«Трансформатор»

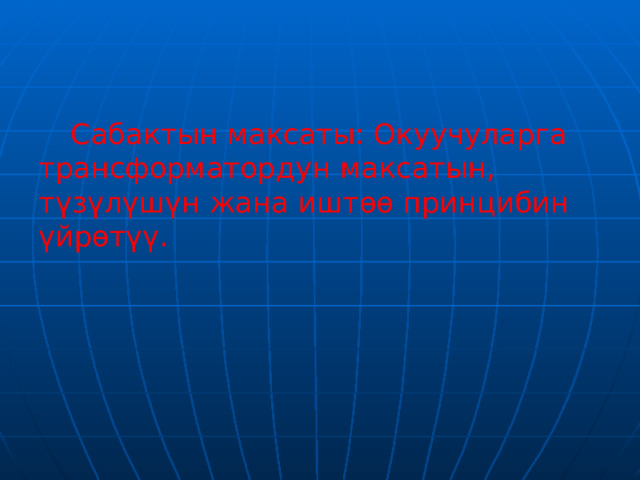

Сабактын максаты: Окуучуларга трансформатордун максатын, түзүлүшүн жана иштөө принцибин үйрөтүү.

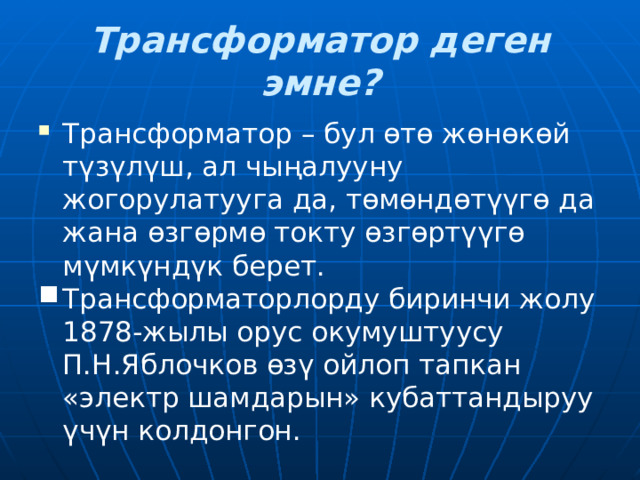

Трансформатор деген эмне?
- Трансформатор – бул өтө жөнөкөй түзүлүш, ал чыңалууну жогорулатууга да, төмөндөтүүгө да жана өзгөрмө токту өзгөртүүгө мүмкүндүк берет.
- Трансформаторлорду биринчи жолу 1878-жылы орус окумуштуусу П.Н.Яблочков өзү ойлоп тапкан «электр шамдарын» кубаттандыруу үчүн колдонгон.

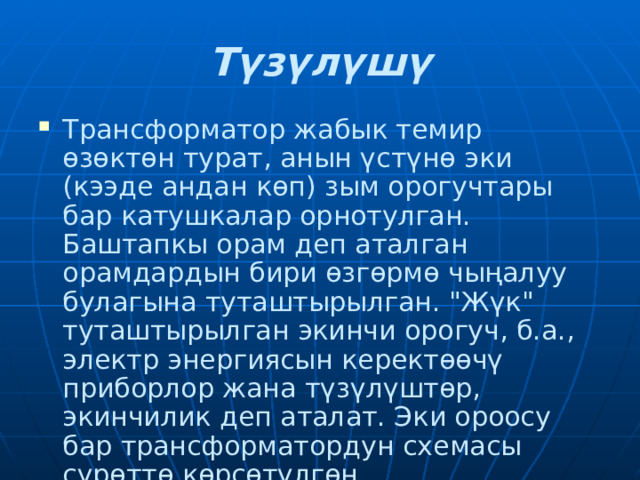

Түзүлүшү
- Трансформатор жабык темир өзөктөн турат, анын үстүнө эки (кээде андан көп) зым орогучтары бар катушкалар орнотулган. Баштапкы орам деп аталган орамдардын бири өзгөрмө чыңалуу булагына туташтырылган. "Жүк" туташтырылган экинчи орогуч, б.а., электр энергиясын керектөөчү приборлор жана түзүлүштөр, экинчилик деп аталат. Эки ороосу бар трансформатордун схемасы сүрөттө көрсөтүлгөн.

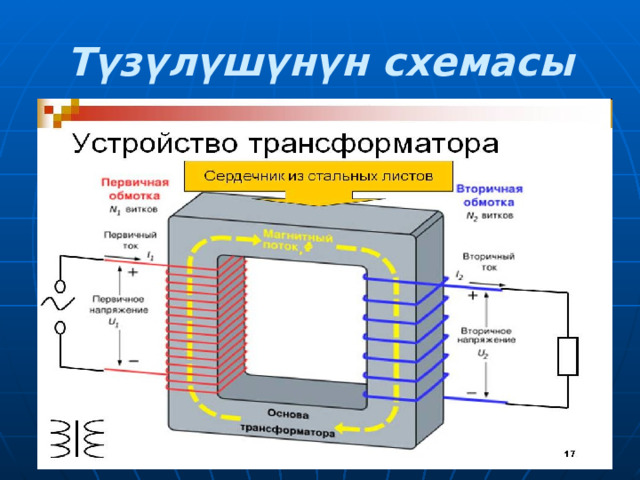

Түзүлүшүнүн схемасы

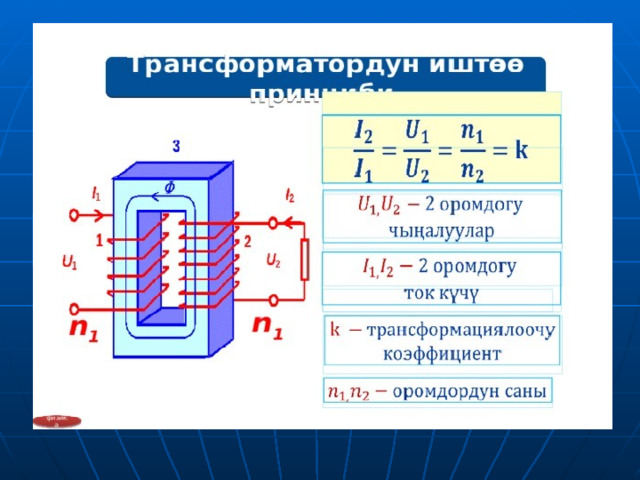

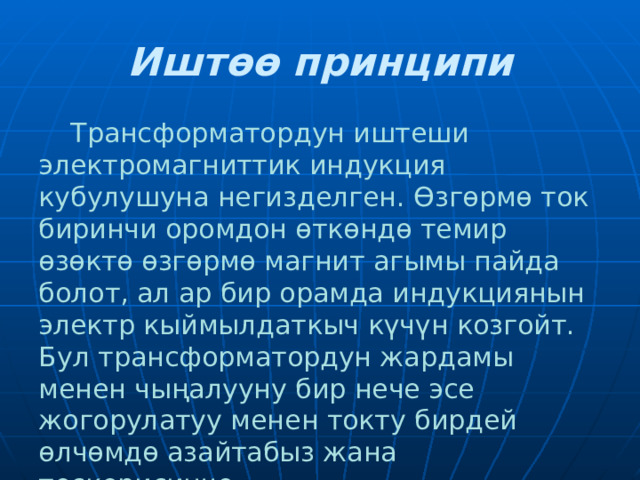

Иштөө принципи
Трансформатордун иштеши электромагниттик индукция кубулушуна негизделген. Өзгөрмө ток биринчи оромдон өткөндө темир өзөктө өзгөрмө магнит агымы пайда болот, ал ар бир орамда индукциянын электр кыймылдаткыч күчүн козгойт. Бул трансформатордун жардамы менен чыңалууну бир нече эсе жогорулатуу менен токту бирдей өлчөмдө азайтабыз жана тескерисинче.

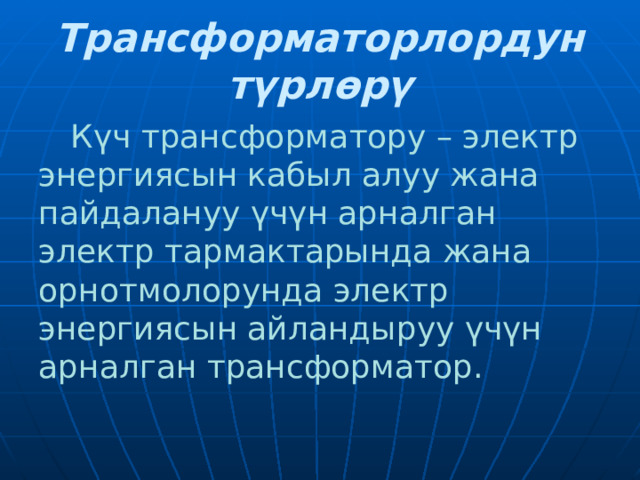

Трансформаторлордун түрлөрү

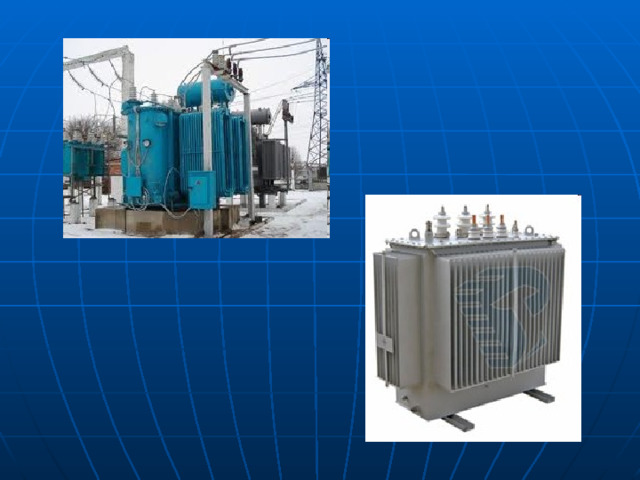

Күч трансформатору – электр энергиясын кабыл алуу жана пайдалануу үчүн арналган электр тармактарында жана орнотмолорунда электр энергиясын айландыруу үчүн арналган трансформатор.

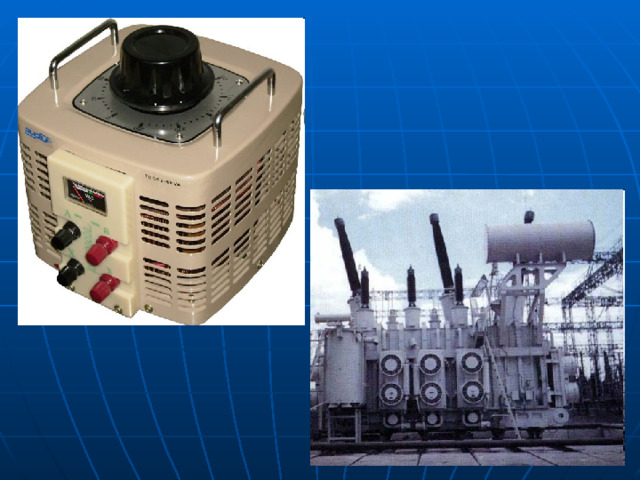

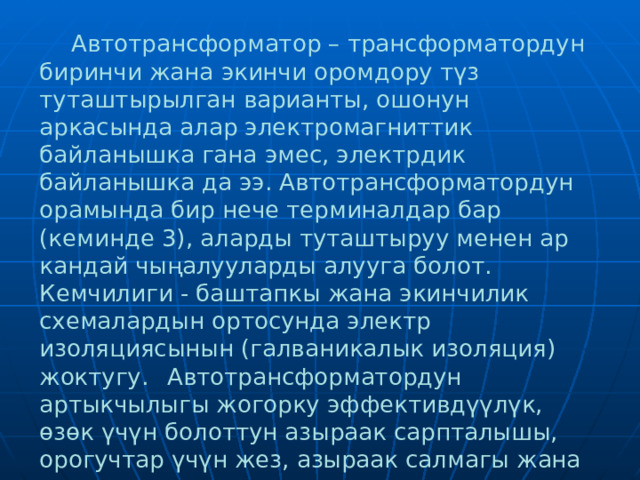

Автотрансформатор – трансформатордун биринчи жана экинчи оромдору түз туташтырылган варианты, ошонун аркасында алар электромагниттик байланышка гана эмес, электрдик байланышка да ээ. Автотрансформатордун орамында бир нече терминалдар бар (кеминде 3), аларды туташтыруу менен ар кандай чыңалууларды алууга болот. Кемчилиги - баштапкы жана экинчилик схемалардын ортосунда электр изоляциясынын (галваникалык изоляция) жоктугу. Автотрансформатордун артыкчылыгы жогорку эффективдүүлүк, өзөк үчүн болоттун азыраак сарпталышы, орогучтар үчүн жез, азыраак салмагы жана өлчөмдөрү жана акыр аягында арзандашы.

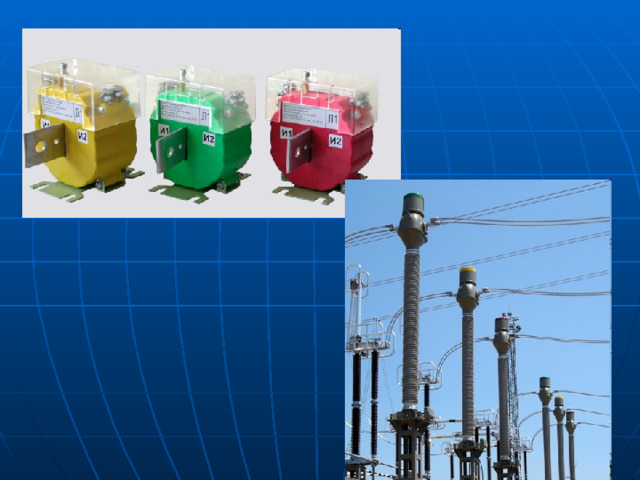

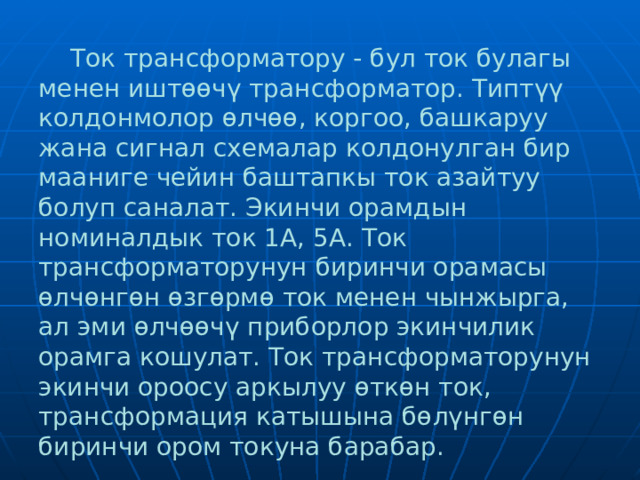

Ток трансформатору - бул ток булагы менен иштөөчү трансформатор. Типтүү колдонмолор өлчөө, коргоо, башкаруу жана сигнал схемалар колдонулган бир мааниге чейин баштапкы ток азайтуу болуп саналат. Экинчи орамдын номиналдык ток 1А, 5А. Ток трансформаторунун биринчи орамасы өлчөнгөн өзгөрмө ток менен чынжырга, ал эми өлчөөчү приборлор экинчилик орамга кошулат. Ток трансформаторунун экинчи ороосу аркылуу өткөн ток, трансформация катышына бөлүнгөн биринчи ором токуна барабар.

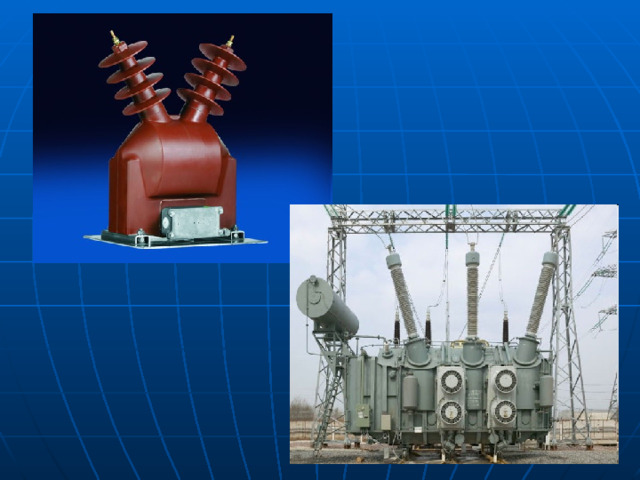

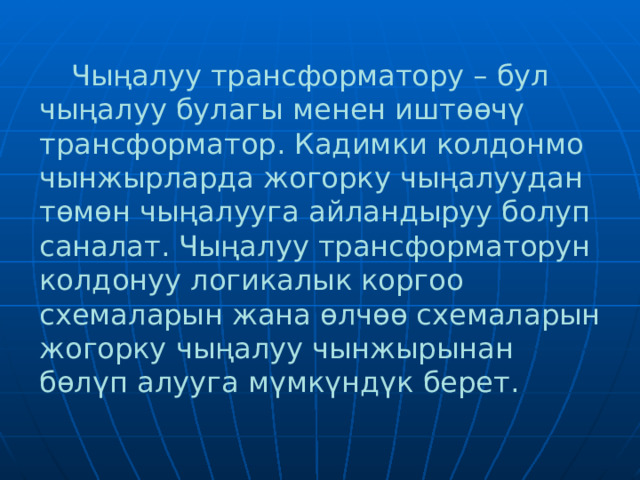

Чыңалуу трансформатору – бул чыңалуу булагы менен иштөөчү трансформатор. Кадимки колдонмо чынжырларда жогорку чыңалуудан төмөн чыңалууга айландыруу болуп саналат. Чыңалуу трансформаторун колдонуу логикалык коргоо схемаларын жана өлчөө схемаларын жогорку чыңалуу чынжырынан бөлүп алууга мүмкүндүк берет.

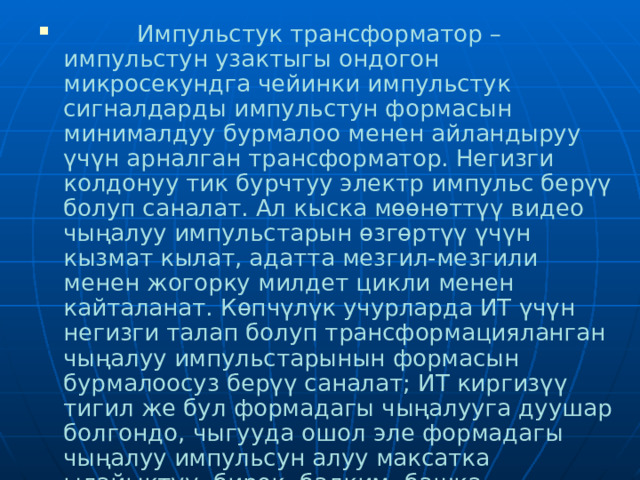

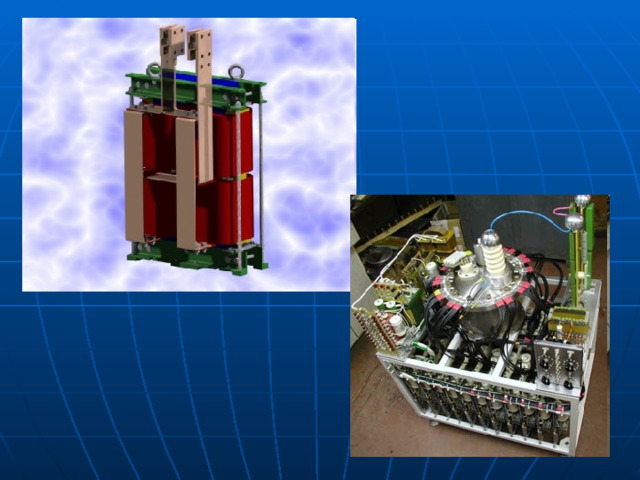

- Импульстук трансформатор – импульстун узактыгы ондогон микросекундга чейинки импульстук сигналдарды импульстун формасын минималдуу бурмалоо менен айландыруу үчүн арналган трансформатор. Негизги колдонуу тик бурчтуу электр импульс берүү болуп саналат. Ал кыска мөөнөттүү видео чыңалуу импульстарын өзгөртүү үчүн кызмат кылат, адатта мезгил-мезгили менен жогорку милдет цикли менен кайталанат. Көпчүлүк учурларда ИT үчүн негизги талап болуп трансформацияланган чыңалуу импульстарынын формасын бурмалоосуз берүү саналат; ИТ киргизүү тигил же бул формадагы чыңалууга дуушар болгондо, чыгууда ошол эле формадагы чыңалуу импульсун алуу максатка ылайыктуу, бирок, балким, башка амплитуда же полярдуулук.

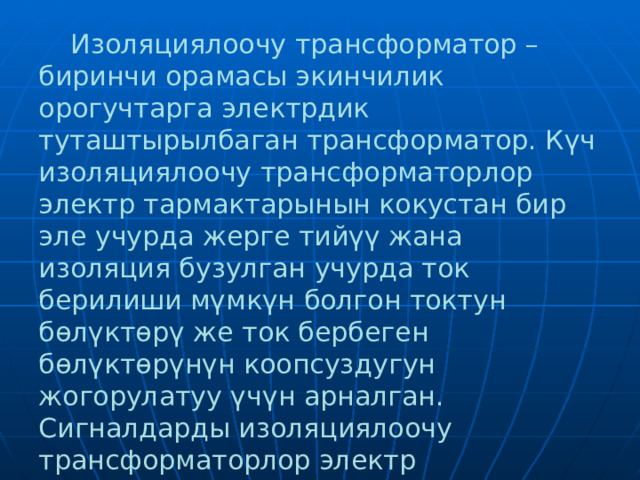

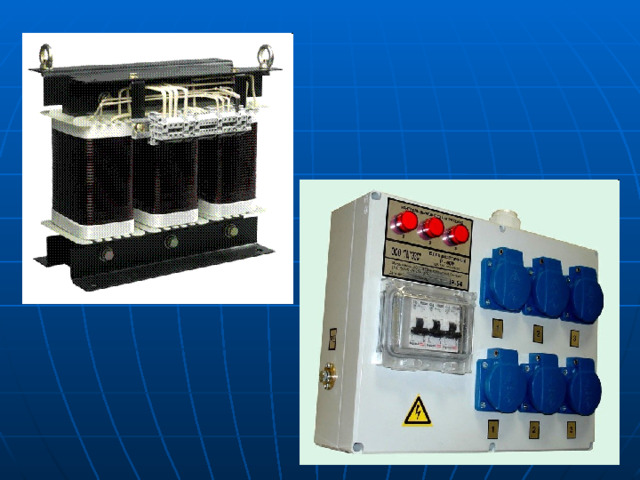

Изоляциялоочу трансформатор – биринчи орамасы экинчилик орогучтарга электрдик туташтырылбаган трансформатор. Күч изоляциялоочу трансформаторлор электр тармактарынын кокустан бир эле учурда жерге тийүү жана изоляция бузулган учурда ток берилиши мүмкүн болгон токтун бөлүктөрү же ток бербеген бөлүктөрүнүн коопсуздугун жогорулатуу үчүн арналган. Сигналдарды изоляциялоочу трансформаторлор электр чынжырларынын гальваникалык изоляциясын камсыз кылат.
Көңүл бурганыңыздарга рахмат!!!
