Три правила каменной кладки

Три правила каменной кладки

Правило первое. Кладку выполняют плоскими рядами, перпенди­кулярными действующей силе, т. е. правило устанавливает максималь­но допустимый угол наклона силы, действующей на горизонтальный ряд кладки. Допустимое отклонение усилия по вертикали не более 15... 17°, оно зависит от силы трения камня по поверхности раствора.

Правило второе. Продольные и поперечные вертикальные швы в кладке не должны быть сквозными по высоте конструкции, кладка окажется расчлененной на отдельные столбики. Правило регламенти­рует расположение вертикальных плоскостей разрезки кладки относи­тельно постели. По отношению к лицевой поверхности стены швы должны быть перпендикулярны или параллельны ей. Невыполнение этого правила может привести к расклиниванию рядов кладки.

Правило третье. Плоскости вертикальной разрезки кладки сосед­них рядов должны быть сдвинуты, т. е. под каждым вертикальным швом данного ряда кладки должны быть расположены камни, а не швы. Правило определяет взаимное расположение вертикальных про­дольных и поперечных швов в смежных рядах кладки. Камни вышеле­жащего ряда необходимо укладывать на нижележащий ряд так, чтобы они перекрывали вертикальные швы между камнями в продольном и поперечном направлениях, кладку следует вести с перевязкой швов в смежных рядах. Такая перевязка швов устраняет опасность расслое­ния кладки на отдельные столбики, которые, работая самостоятельно не в состоянии воспринимать усилия, которым может противостоять монолитная кладка.

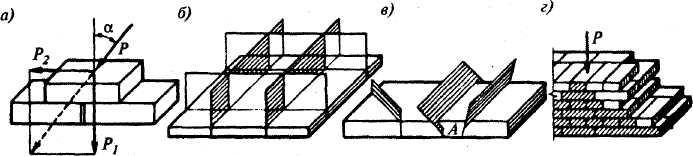

а - воздействие на кладку наклонной силы; б - правильное, взаимно-перпендикулярное располо­жение вертикальных плоскостей разрезки кладки; в - то же, неправильное; г - кладка с правиль­ной перевязкой вертикальных швов
