Трехмерные графики функций в Excel

Трехмерный график функции — это график в трех измерениях. Соответственно каждая точка графика будет иметь три координаты (x, y. z).

Построим график функции, называемый гиперболический параболоид, в Excel.

Уравнение гиперболического параболоида (общий вид):

где x, y, z — переменные; a, b — константы.

Рассмотрим конкретный случай:

Как и для построения графика функции на плоскости нам потребуется таблица, на основании которой график и будет построен.

по горизонтали — значения х, по вертикали — значения у.

Значения z вычисляются по формуле (см. выше). Запишем формулу для вычисления z, где x=10, y = 10, a=2, b=3.

Для того, чтобы эта формула правильно копировалась с помощью маркера автозаполнения необходимо верно поставить знаки $ в формулу.

=(C$2^2/4)-($B3^2/9), для ячейки со значением x фиксируем номер строки, для ячейки со значением y фиксируем букву столбца.

Используя маркер автозаполнения, копируем формулу для всех значений x и y.

Получим таблицу, в которой каждой паре (x, y) соответствует координата z.

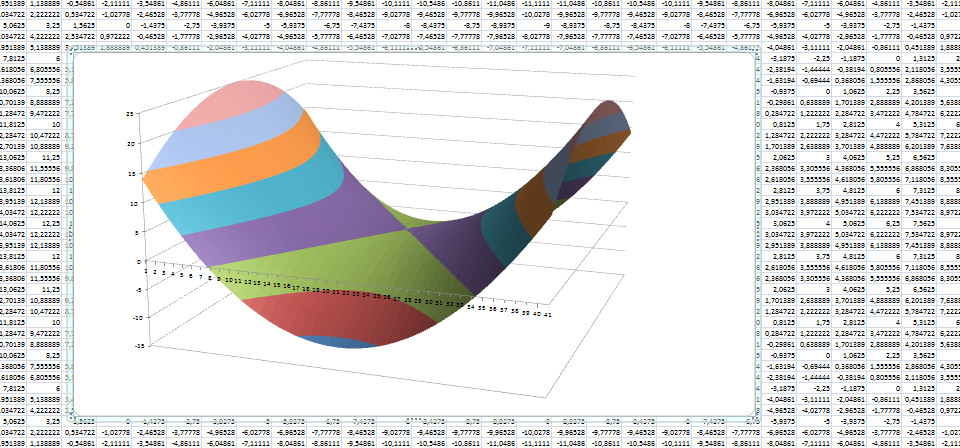

Выделяем диапазон ячеек со значениями z, выбираем ВСТАВКА — ДРУГИЕ ДИАГРАММЫ — ПОВЕРХНОСТЬ
