Трубогиб своими руками

Министерство образования, науки и молодежной политики Нижегородской области Государственное бюджетное профессиональное образовательное учреждение «Арзамасский коммерческо-технический техникум»

Приспособление для гибки труб

Студент: Ризоватов Александр

Специальность СПО/:

15.02.08 Технология машиностроения

Группа: 14-27 ТМ

Руководители:

Терёхина И.В., Забродкина И.К.

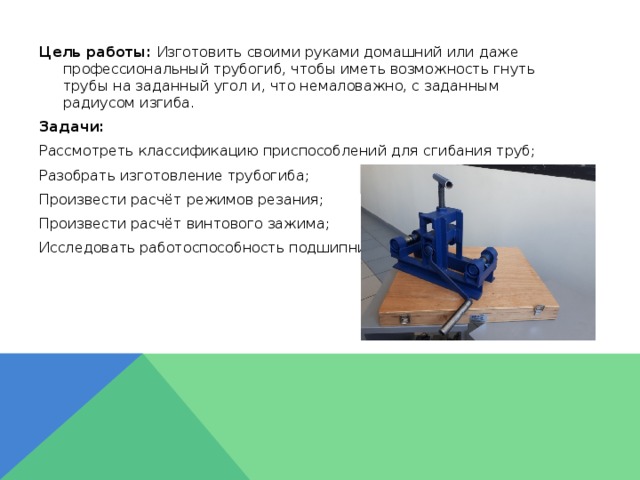

Цель работы: Изготовить своими руками домашний или даже профессиональный трубогиб, чтобы иметь возможность гнуть трубы на заданный угол и, что немаловажно, с заданным радиусом изгиба.

Задачи:

Рассмотреть классификацию приспособлений для сгибания труб;

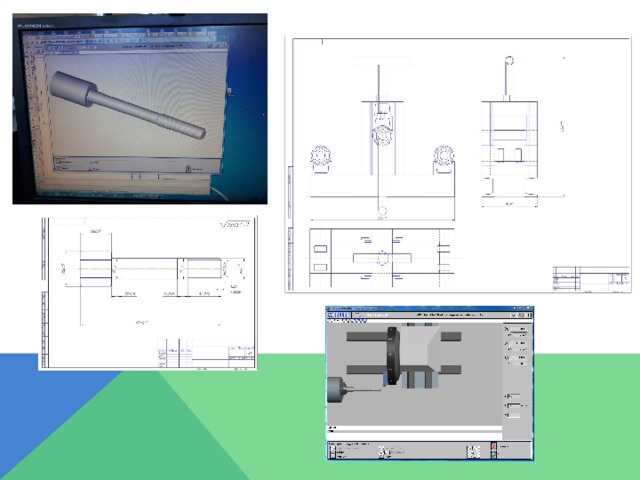

Разобрать изготовление трубогиба;

Произвести расчёт режимов резания;

Произвести расчёт винтового зажима;

Исследовать работоспособность подшипников.

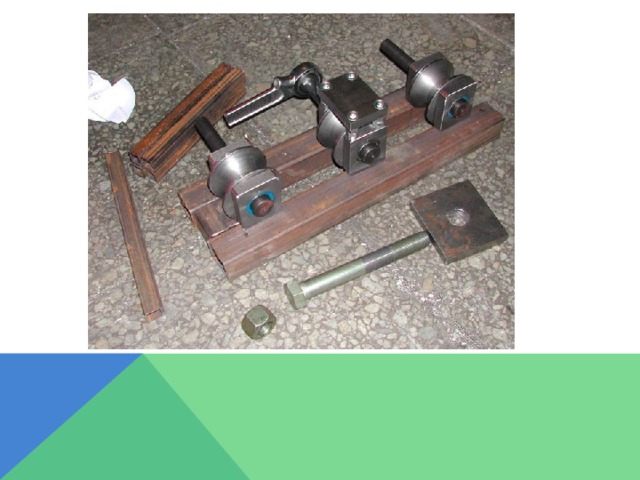

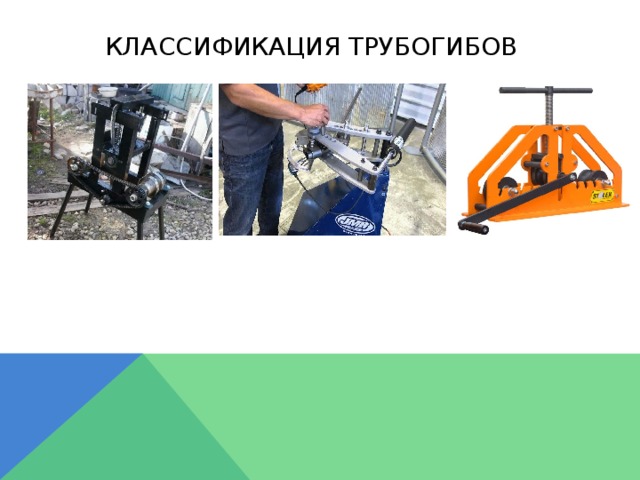

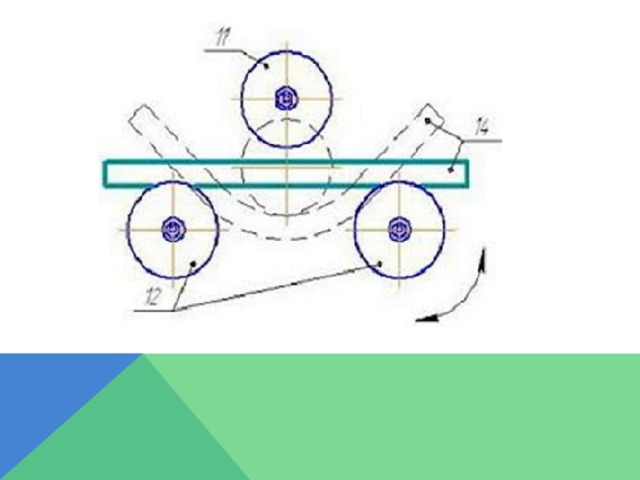

Классификация трубогибов

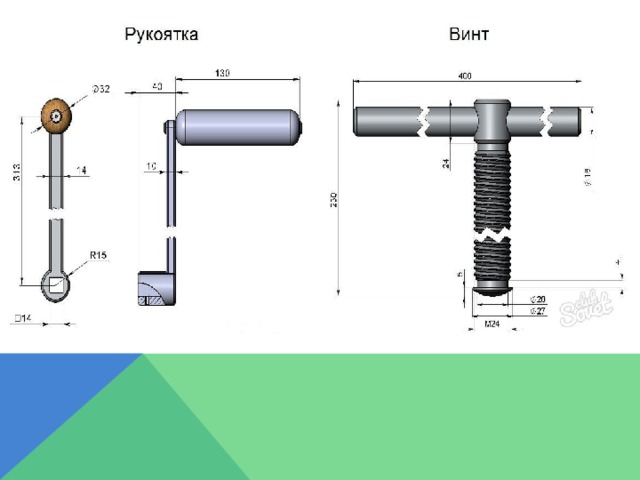

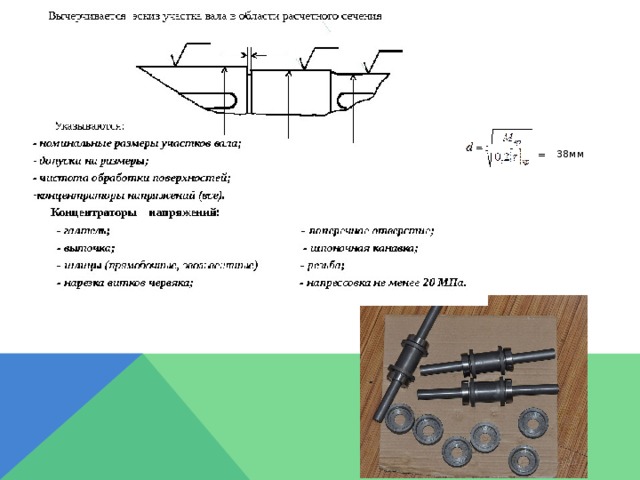

38мм

=

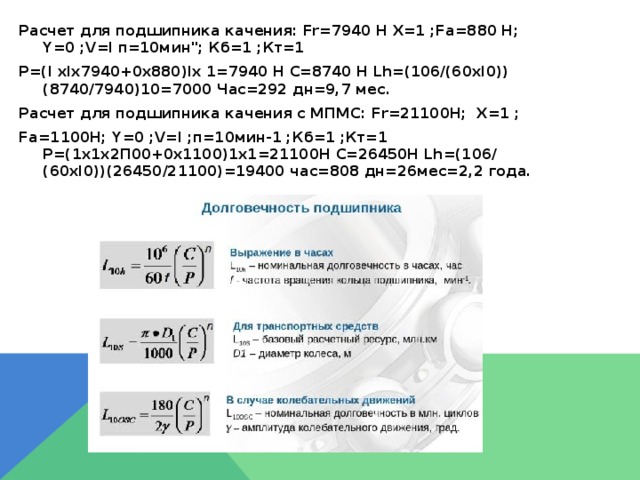

Расчет для подшипника качения: Fr=7940 Н Х=1 ;Fa=880 Н; Y=0 ;V=l п=10мин"; Кб=1 ;Кт=1

P=(l xlx7940+0x880)lx 1=7940 Н С=8740 Н Lh=(106/(60xl0))(8740/7940)10=7000 Час=292 дн=9,7 мес.

Расчет для подшипника качения с МПМС: Fr=21100H; Х=1 ;

Fa=1100H; Y=0 ;V=l ;п=10мин-1 ;Кб=1 ;Кт=1 Р=(1х1х2П00+0х1100)1х1=21100Н С=26450Н Lh=(106/(60xl0))(26450/21100)=19400 час=808 дн=26мес=2,2 года.

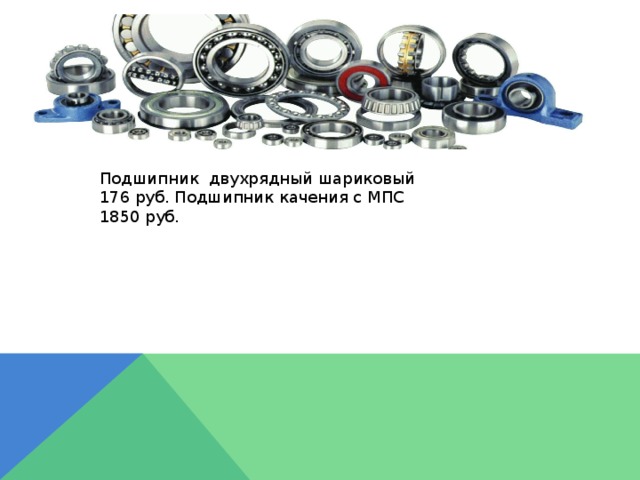

Подшипник двухрядный шариковый 176 руб. Подшипник качения с МПС 1850 руб.

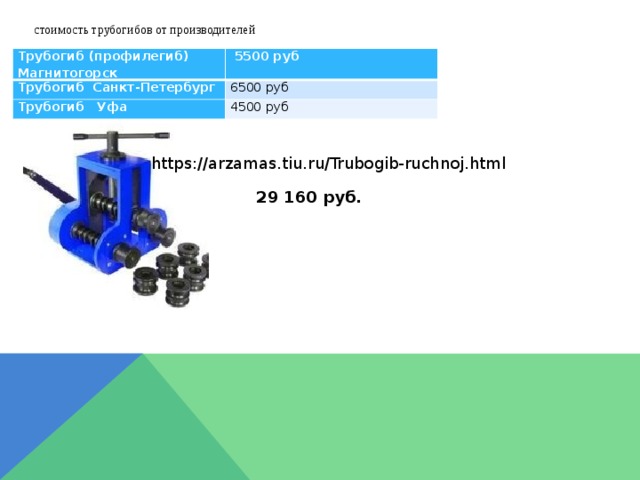

стоимость трубогибов от производителей

Трубогиб (профилегиб) Магнитогорск

5500 руб

Трубогиб Санкт-Петербург

6500 руб

Трубогиб Уфа

4500 руб

https://arzamas.tiu.ru/Trubogib-ruchnoj.html

29 160 руб.

СПАСИБО ЗА ВНИМАНИЕ!
