Тұйық автоматты басқару жүйелерінің сипаттамалары

Автоматтандырылған басқару жүйелерінің негізгі түсініктері мен анықтамалары

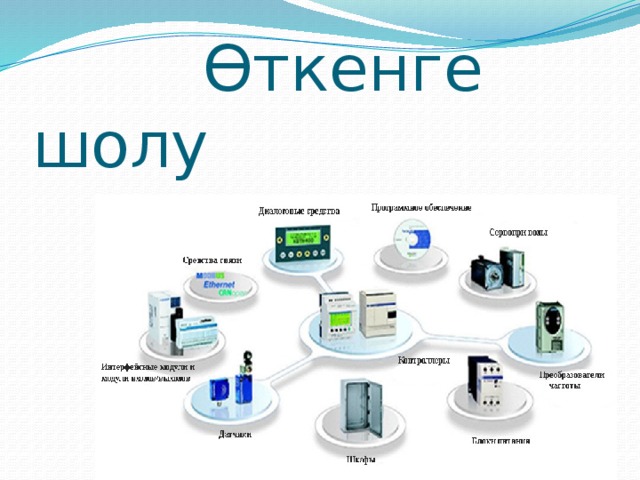

Өткенге шолу

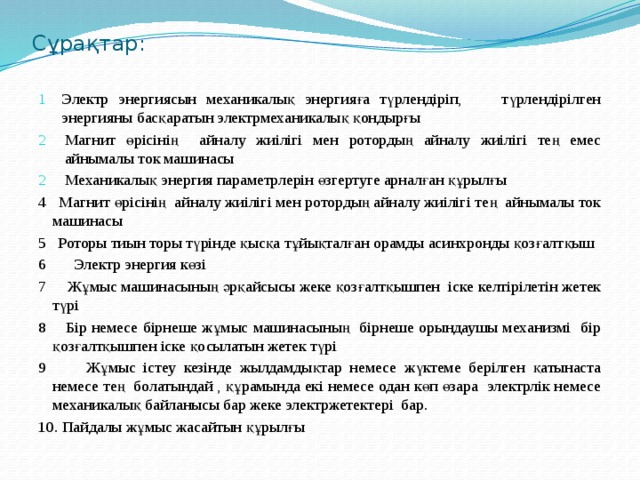

Сұрақтар:

• Электр энергиясын механикалық энергияға түрлендіріп, түрлендірілген энергияны басқаратын электрмеханикалық қондырғы

• Магнит өрісінің айналу жиілігі мен ротордың айналу жиілігі тең емес айнымалы ток машинасы

• Механикалық энергия параметрлерін өзгертуге арналған құрылғы

4 Магнит өрісінің айналу жиілігі мен ротордың айналу жиілігі тең айнымалы ток машинасы

5 Роторы тиын торы түрінде қысқа тұйықталған орамды асинхронды қозғалтқыш

6 Электр энергия көзі

7 Жұмыс машинасының әрқайсысы жеке қозғалтқышпен іске келтірілетін жетек түрі

8 Бір немесе бірнеше жұмыс машинасының бірнеше орындаушы механизмі бір қозғалтқышпен іске қосылатын жетек түрі

9 Жұмыс істеу кезінде жылдамдықтар немесе жүктеме берілген қатынаста немесе тең болатындай , құрамында екі немесе одан көп өзара электрлік немесе механикалық байланысы бар жеке электржетектері бар.

10. Пайдалы жұмыс жасайтын құрылғы

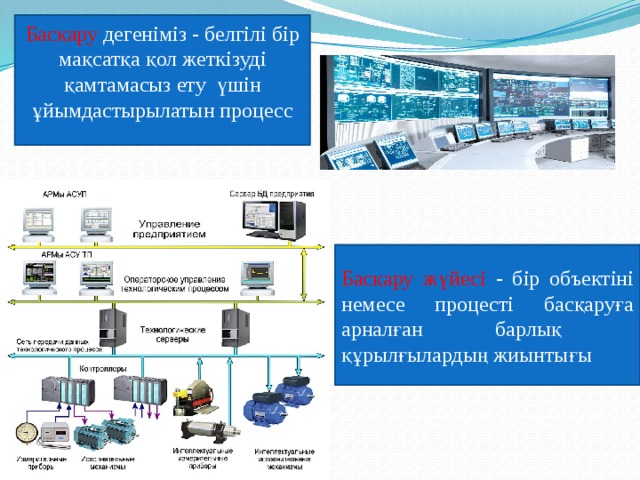

Басқару дегеніміз - белгілі бір мақсатқа қол жеткізуді қамтамасыз ету үшін ұйымдастырылатын процесс

Басқару жүйесі - бір объектіні немесе процесті басқаруға арналған барлық құрылғылардың жиынтығы

Технологиялық басқару объектісі - технологиялық қондырғылар және онда регламент немесе нұсқау бойынша орындалатын технологиялық процестердің жиынтығы

Бірге жұмыс істейтін технологиялық басқару объектісі мен басқарудың автоматтандырылған жүйесі автоматтандырылған технологиялық кешенді құрайды.

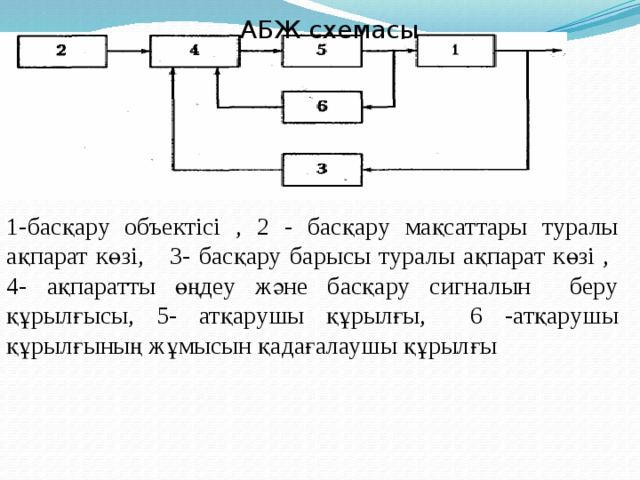

АБЖ схемасы

1-басқару объектісі , 2 - басқару мақсаттары туралы ақпарат көзі, 3- басқару барысы туралы ақпарат көзі , 4- ақпаратты өңдеу және басқару сигналын беру құрылғысы, 5- атқарушы құрылғы, 6 -атқарушы құрылғының жұмысын қадағалаушы құрылғы

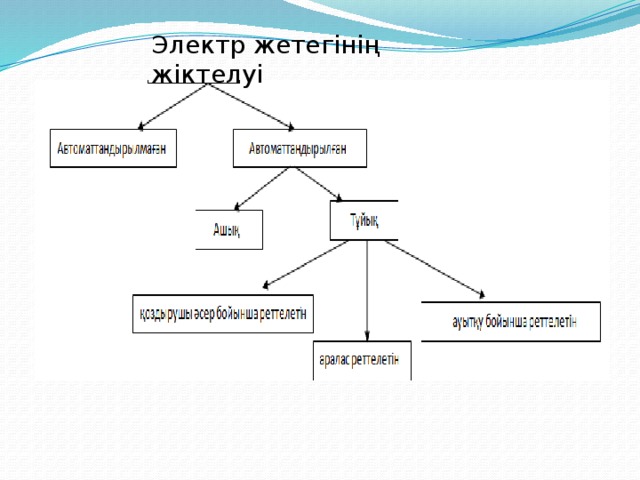

Электр жетегінің жіктелуі

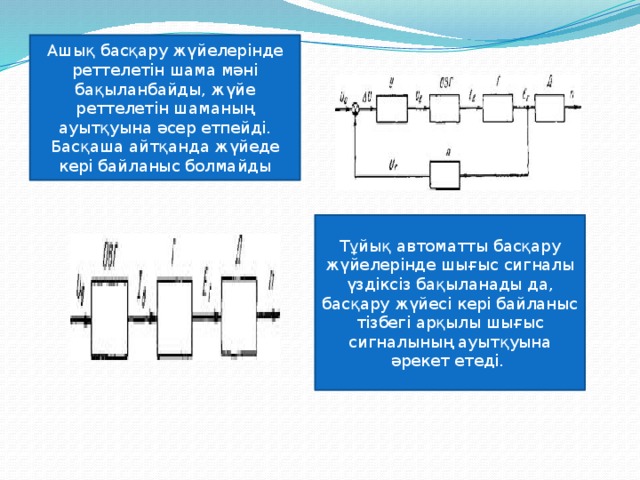

Ашық басқару жүйелерінде реттелетін шама мәні бақыланбайды, жүйе реттелетін шаманың ауытқуына әсер етпейді. Басқаша айтқанда жүйеде кері байланыс болмайды

Тұйық автоматты басқару жүйелерінде шығыс сигналы үздіксіз бақыланады да, басқару жүйесі кері байланыс тізбегі арқылы шығыс сигналының ауытқуына әрекет етеді.

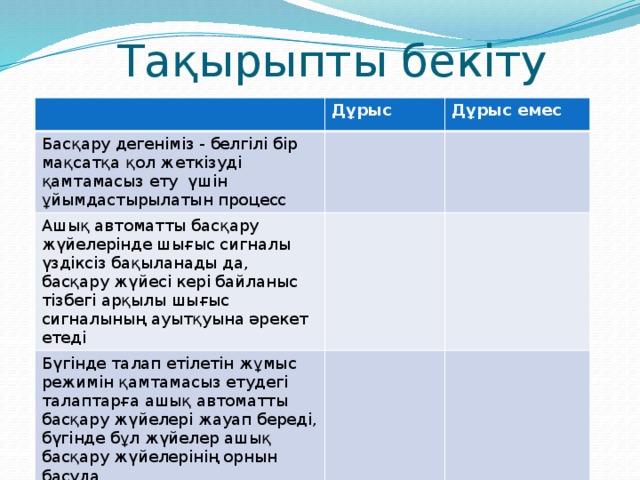

Тақырыпты бекіту

Дұрыс

Басқару дегеніміз - белгілі бір мақсатқа қол жеткізуді қамтамасыз ету үшін ұйымдастырылатын процесс

Дұрыс емес

Ашық автоматты басқару жүйелерінде шығыс сигналы үздіксіз бақыланады да, басқару жүйесі кері байланыс тізбегі арқылы шығыс сигналының ауытқуына әрекет етеді

Бүгінде талап етілетін жұмыс режимін қамтамасыз етудегі талаптарға ашық автоматты басқару жүйелері жауап береді, бүгінде бұл жүйелер ашық басқару жүйелерінің орнын басуда.

Дұрыс

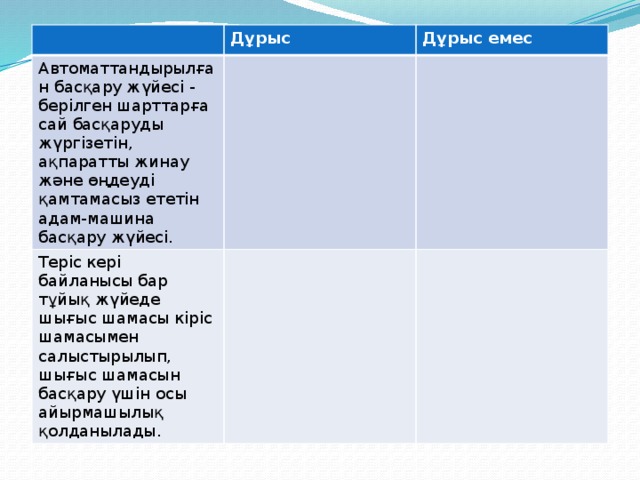

Автоматтандырылған басқару жүйесі - берілген шарттарға сай басқаруды жүргізетін, ақпаратты жинау және өңдеуді қамтамасыз ететін адам-машина басқару жүйесі.

Теріс кері байланысы бар тұйық жүйеде шығыс шамасы кіріс шамасымен салыстырылып, шығыс шамасын басқару үшін осы айырмашылық қолданылады.

Дұрыс емес

Дұрыс

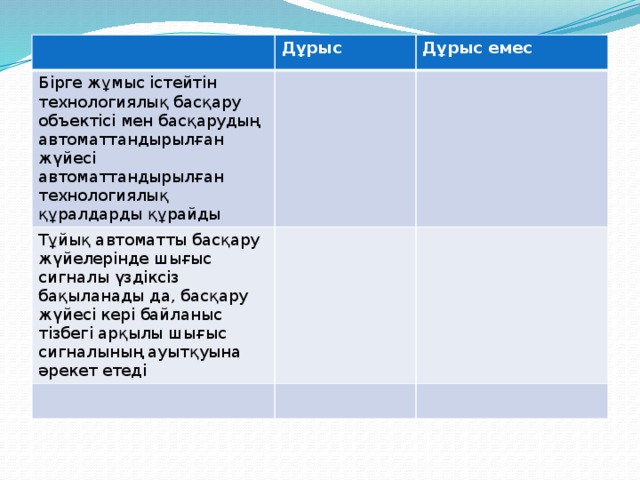

Бірге жұмыс істейтін технологиялық басқару объектісі мен басқарудың автоматтандырылған жүйесі автоматтандырылған технологиялық құралдарды құрайды

Дұрыс емес

Тұйық автоматты басқару жүйелерінде шығыс сигналы үздіксіз бақыланады да, басқару жүйесі кері байланыс тізбегі арқылы шығыс сигналының ауытқуына әрекет етеді
