Творческий проект "Декоративная пушка"

Содержание.

1. Актуальность темы………………………………………………………….3

   1. Обоснование выбора изделия………………………………………….3

   2. Цели и задачи……………………………………………………………4

   3. Обоснование выбора конструкции…………………………………….4

   4. Декоративное оформление……………………………………………..5

   5. Обоснование выбора материалов…………………………..................5

      1. Выбор древесины………………………………………………….5

      2. Выбор клея………………………………………………………....5

      3. Выбор морилки…………………………………………………....6

      4. Выбор лака…………………………………………………………6

2. Технология изготовления декоративной пушки………………………….6

   1. Выбор технологии изготовления……………………………………...6

   2. Инструменты и приспособления………………………………………7

3. Графическая документация………………………………………………...8

4. Технологическая документация……………………………………………15

5. Экономическое обоснование проекта……………………………………..27

6. Экологическое обоснование проекта………………………………………27

7. Выводы по выполненной работе работе………………………….............28

8. Список использованных источников………………………………………29

1. Актуальность темы.

1.1.Обоснование выбора изделия.

Резьба по дереву всегда сопутствовала белорусской деревянной архитектуре и получила наибольшее распространение там, где были соответствующие условия. Развитию способствовали простота обработки и доступность материала, наличие умелых мастеров, богатые традиции. Сколько прекрасных образцов деревянной архитектуры и художественного творчества оставили нам предки! Во многих музеях нашей страны хранятся изделия древних мастеров, которые с помощью пилы, топора и стамески создали уникальные произведения архитектуры и резного декора.

Строительство новых городов и сёл, церквей и монастырей, крепостных оборонительных сооружений требовало и многих специалистов по обработке дерева. Целые артели плотников, столяров, резчиков ходили из города в город, из деревни в деревню, где своими руками, трудом и талантом создавали удивительные произведения зодчества, украшали жильё и быт резными изделиями.

Талант белорусского народа, присущие ему чувства прекрасного и гармонии позволили создать глубоко самобытные произведения, способствовали подъёму и расцвету высокого искусства народной архитектуры и домовой резьбы.

С давних времён люди с помощью нехитрого инструмента вырезали из дерева объёмные скульптурные изделия. Это были идолы и другие культовые фигуры, мебель и утварь, а также резьба по дереву нашла широкое применение в деревянном зодчестве, изготовлении сувениров, игрушек, изделий утилитарного характера. К сожалению, дерево - недолговечный материал. Пожары, стихийные бедствия, войны, многое помешало сберечь старинные образцы народного творчества, но то, что мы получили в наследство от мастеров прошлого, и то, что создают наши талантливые современники, нужно бережно сохранить, чтобы передать будущим поколениям национальные традиции белорусского народа.

Древесина для меня - самый доступный материал, дающий широкую возможность для творческой деятельности по изготовлению оригинального декоративно-прикладного изделия в условиях школьной мастерской.

Обдумывая тему проекта, я решил изготовить из древесины сувенирную декоративную пушку, которая может украсить интерьер моей комнаты или выставку декоративно-прикладного творчества в школе.

1. Цели и задачи.

Приступая к разработке проекта я поставил перед собой цель:

разработать и изготовить из древесины красивый сувенир.

При работе над проектом мной решались следующие задачи:

• разработать экономичную, технологичную, прочную и надежную конструкцию декоративно-прикладного изделия из древесины;

• разработать несложный технологический процесс изготовления на основе изученных технологий обработки древесины с применением инструментов и приспособлений, имеющихся в школьной мастерской;

• изготовить изделие согласно разработанной технической документации за ограниченное время

1. Обоснование выбора конструкции

Проанализирую конструкцию сувенирной пушки исходя из ее внешнего вида, соблюдения основных принципов конструирования: прочности, надежности, технологичности, эстетичности и экономичности.

К достоинствам конструкции можно отнести:

• красивый внешний вид;

• возможность изменения формы;

• устойчивость изделия;

• прочность и надежность конструкции;

• доступность материалов, инструментов и станочного

оборудования.

К недостаткам конструкции отнесу:

• дополнительные затраты материалов и времени на вытачивание ствола пушки и колес;

• недостаточную технологичность и экономичность конструкции из-за усложнения сборки вследствие применения сравнительно большого количества деталей (8 шт.).

В своей конструкции я постарался, сохранив отмеченные достоинства, устранить выявленные недостатки.

Применение только древесного материала обеспечивает и хорошую прочность склеивания, и возможность декоративной отделки изделия выжиганием, росписью, резьбой.

Пропорциональное соотношение высоты и длины изделия (1:2) придает изделию необходимую гармоническую целостность и художественную завершенность.

1. Декоративное оформление

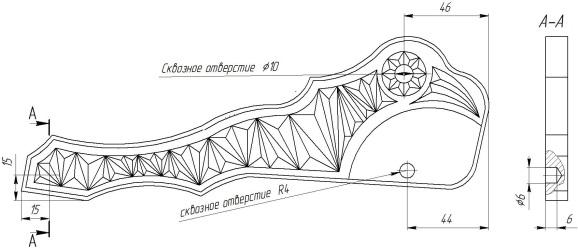

В качестве декоративного оформления ствола пушки выбрана плоскорельефная резьба, а для лафета - геометрическая резьба на окрашенной поверхности. Контрастное сопоставление цвета элементов резьбы и деревянной основы усиливает восприятие резного изображения.

При разработке рисунка на стволе, представляющего собой стилизованное изображение цветка в виде лилии, использована вертикальная симметрия. Лафет я украсил геометрической резьбой.

1. Обоснование выбора материалов

   1. Выбор древесины

Выбор породы проводился с учетом декоративного оформления изделия геометрической и плоскорельефной резьбой. Для изготовления ствола и колес выбиралась светлая древесина породы, широко распространенная в нашей местности.

Наиболее подходят для этих целей такие лиственные породы, как береза, осина, липа

Осина отличается мягкостью, белизной и чистотой. Её однородная древесина позволяет делать порезки в любом направлении, не скалывается и не сминается под резцом, но, в сравнении с липой, более хрупка и труднее обрабатывается.

Береза - исконно белорусский резной материал белого цвета с легким красноватым и желтоватым оттенком, отличающийся средней твердостью, прочностью, однородностью и тонкостью строения. Древесина хорошо полируется, но режется значительно труднее, чем липа или осина.

Липа имеет мягкую, достаточно вязкую древесину белого цвета, однородного строения. Она одинаково легко режется вдоль и поперек волокон, легко поддается обработке.

Я начинающий резчик, поэтому для лафета, на котором выполняется основная резьба, я выбрал осину, для ствола и колес – березу, поскольку береза хорошо поддается точению, а для царги и осей - сосну.

1. Выбор клея

Декоративная пушка предназначена для использования внутри отапливаемых помещений, поэтому для ее склеивания можно применить любой прозрачный, неводостойкий клей, обеспечивающий прочное соединение, например, столярный (глютиновый) клей животного происхождения или синтетическую водную эмульсию (поливинилацетатную дисперсию) ПВА.

Я выбрал эмульсию ПВА, которая, по сравнению со столярным клеем, более удобна в пользовании, так как применяется для склеивания холодным способом и продается в готовом виде.

1. Выбор морилки

Для прямого поверхностного крашения древесины чаще всего применяют морилки - водные и неводные (в т.ч. спиртовые) растворы естественного красителя, готовые к применению. Морилки по цвету бывают орехово-коричневые, красно-коричневые, желтые, черные. Они окрашивают древесину на глубину 1 – 2 мм.

Водные и спиртовые морилки в работе не опасны для здоровья человека, но они, к сожалению, в настоящее время в нашей местности не продаются. Поэтому я решил использовать имеющейся в продаже неводный раствор морилки цвета красного дерева, тем более, что при быстром высыхании красителя древесина окрасится на меньшую глубину.

1. Выбор лака

Покрытие лаком позволяет защитить поверхность изделия от проникновения влаги и гниения. Чтобы сохранить цвет поверхности пушки, можно использовать любой лак, образующий прозрачную пленку, например, масляные, спиртовые или широко распространенные в быту алкидные и нитроцеллюлозные лаки.

Масляные и спиртовые лаки выпускаются в незначительных количествах из-за дефицитного и дорогостоящего природного сырья.

Нитроцеллюлозные лаки очень быстро сохнут, но в работе очень опасны.

Алкидные лаки, которые в обиходе ошибочно называют масляными, из-за того, что в их состав входит растительное масло, в работе менее опасны.

Я выбрал алкидный лак марки ПФ-283. Он водостоек, дает однородную глянцевую прозрачную пленку, имеет продолжительность высыхания при однослойном покрытии 36 часов.

2. Технология изготовления декоративной пушки.

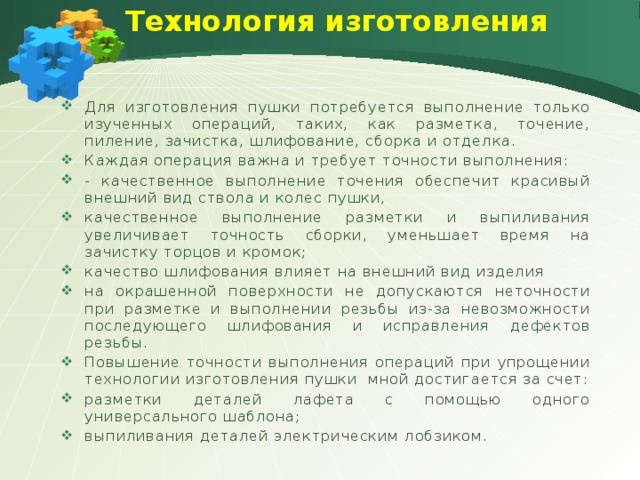

2.1. Выбор технологии изготовления.

Для изготовления пушки потребуется выполнение только изученных операций, таких, как разметка, точение, пиление, зачистка, шлифование, сборка и отделка.

Каждая операция важна и требует точности выполнения:

- качественное выполнение точения обеспечит красивый внешний вид ствола и колес пушки,

• качественное выполнение разметки и выпиливания увеличивает точность сборки, уменьшает время на зачистку торцов и кромок;

• качество шлифования влияет на внешний вид изделия

• на окрашенной поверхности не допускаются неточности при разметке и выполнении резьбы из-за невозможности последующего шлифования и исправления дефектов резьбы.

Повышение точности выполнения операций при упрощении технологии изготовления пушки мной достигается за счет:

• разметки деталей лафета с помощью одного универсального шаблона;

• выпиливания деталей электрическим лобзиком.

2.2. Инструменты и приспособления.

При изготовлении декоративной пушки применяются только имеющиеся в школьной мастерской станки, инструменты и приспособления:

1. токарный станок СТД-120М;

2. токарные стамески;

3. электрический лобзик;

4. кисть, тампон;

5. шлифовальная шкурка;

6. карандаш;

7. линейка;

8. циркуль;

9. нож-косяк;

10. полукруглая стамеска.

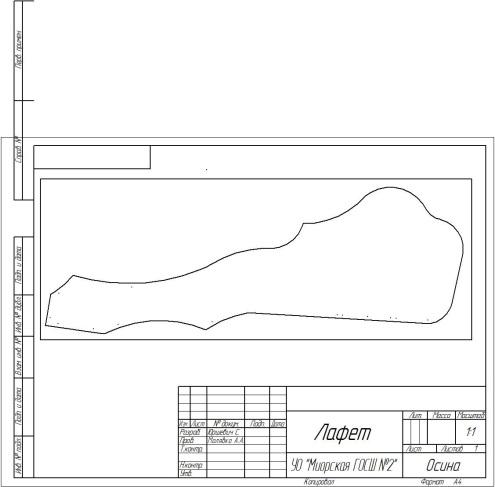

Для разметки деталей лафета потребуется изготовить из картона универсальный шаблон.

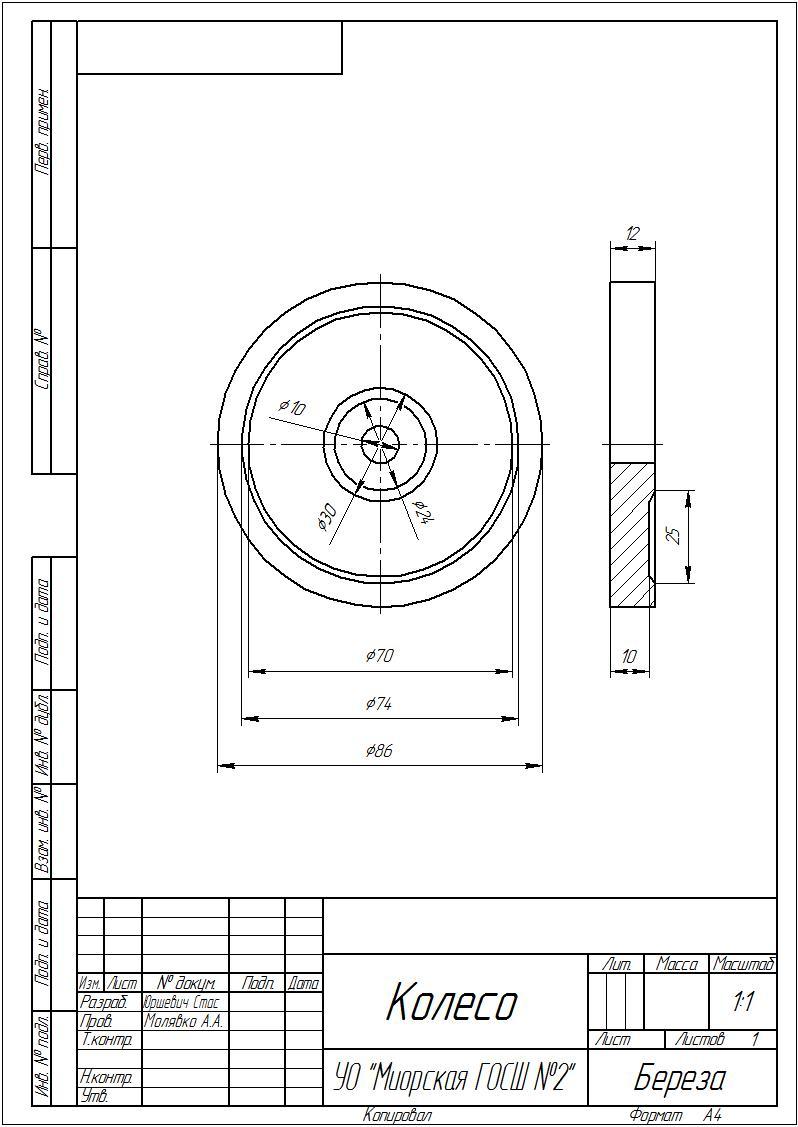

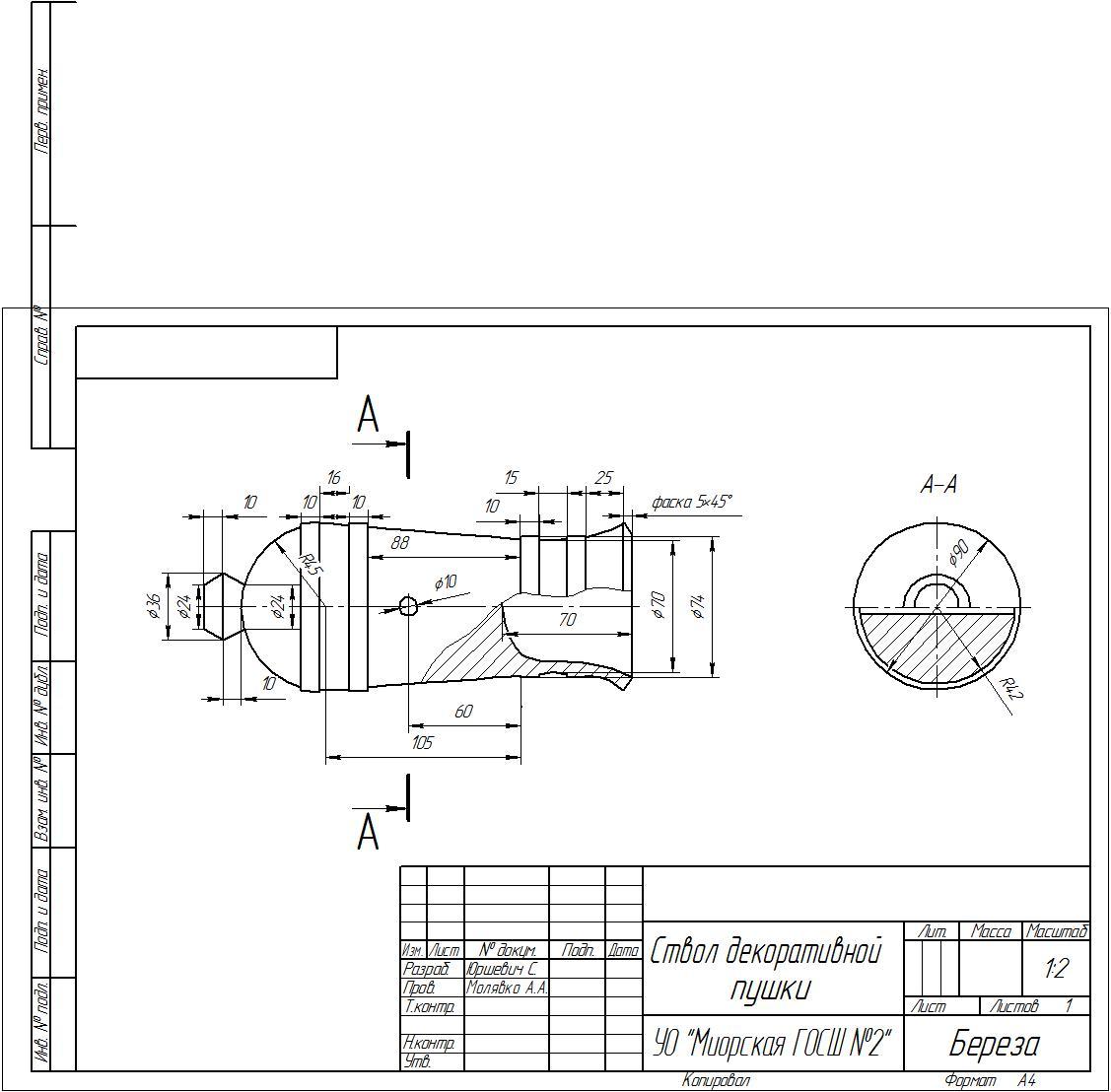

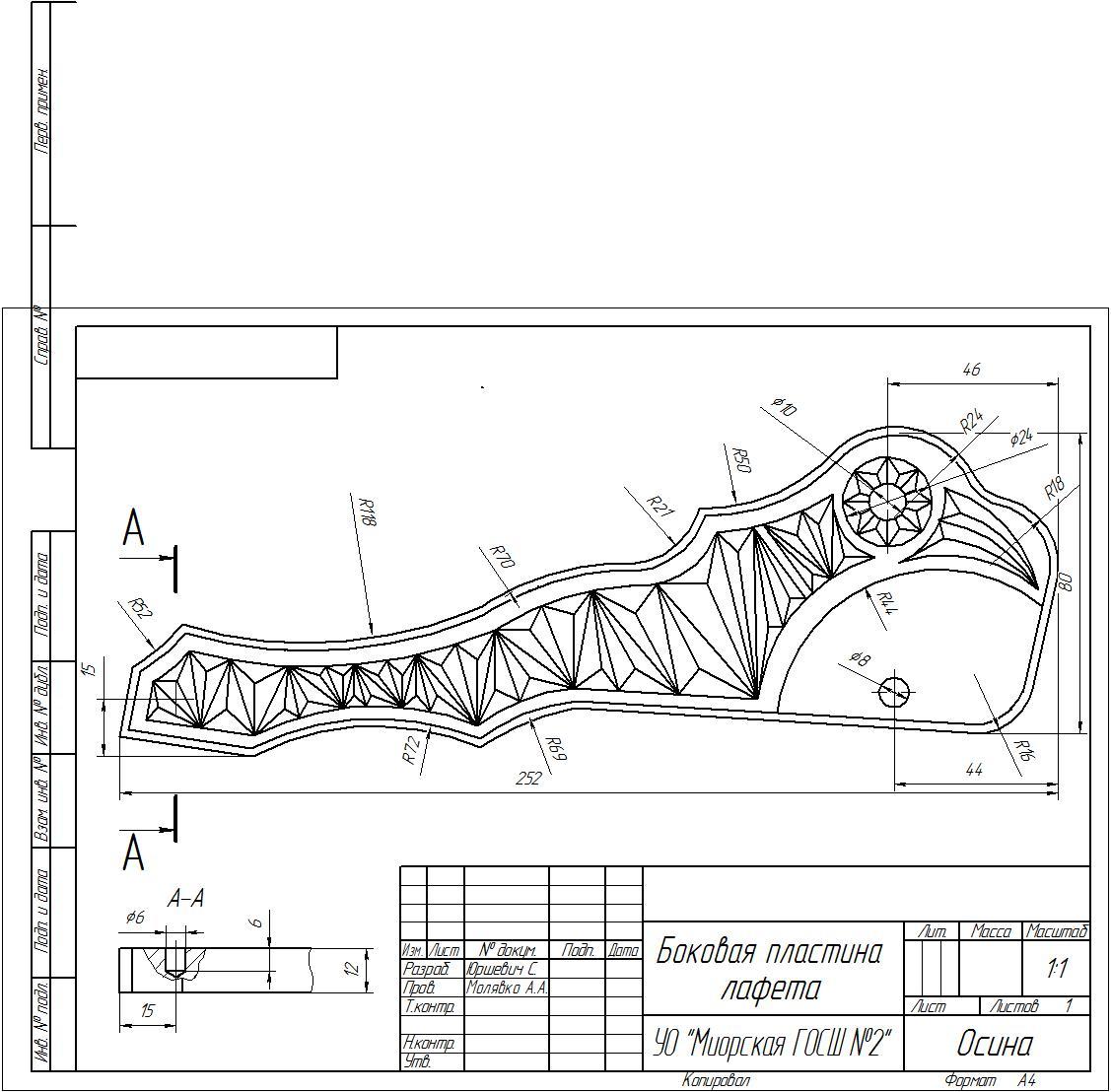

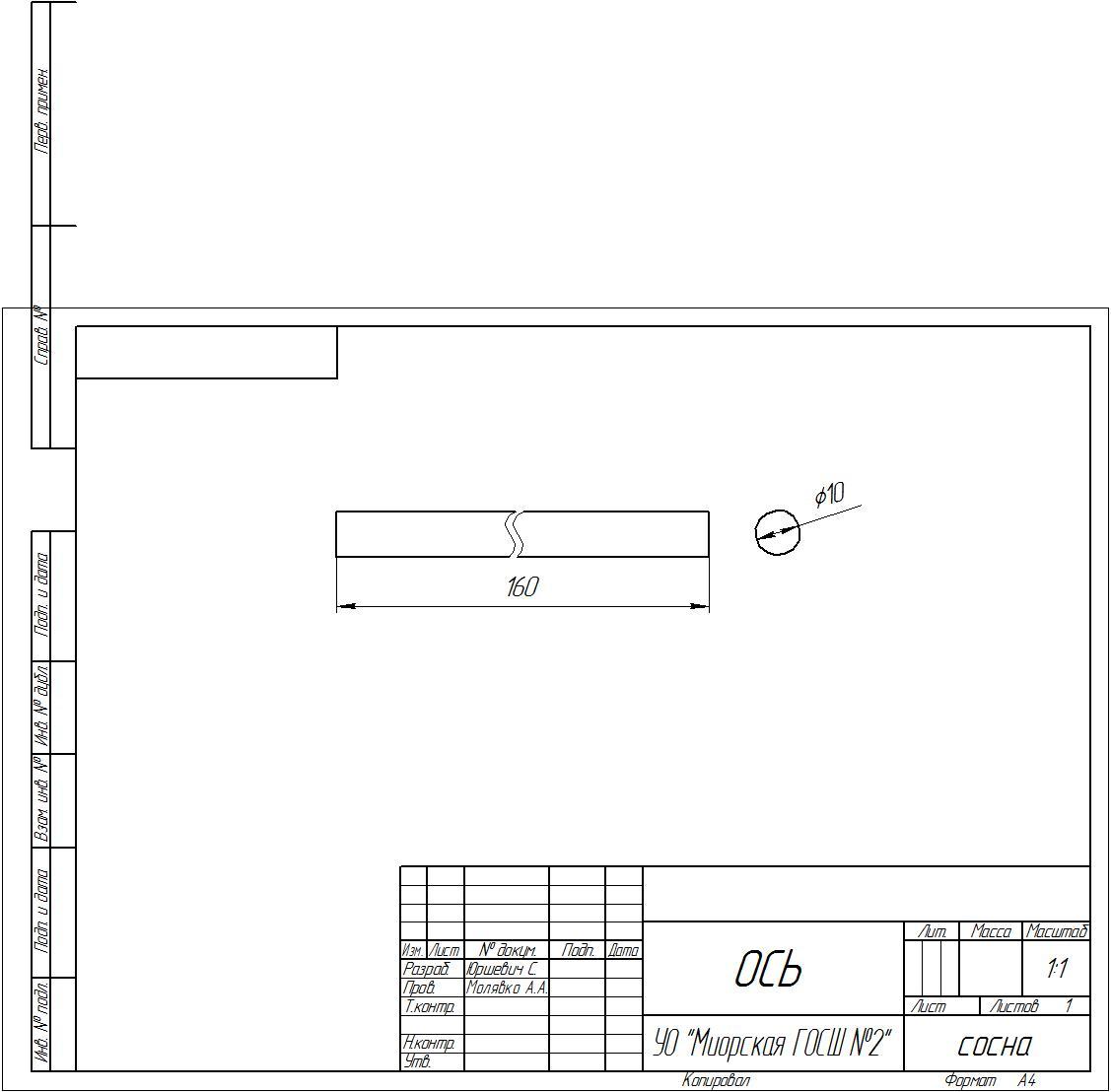

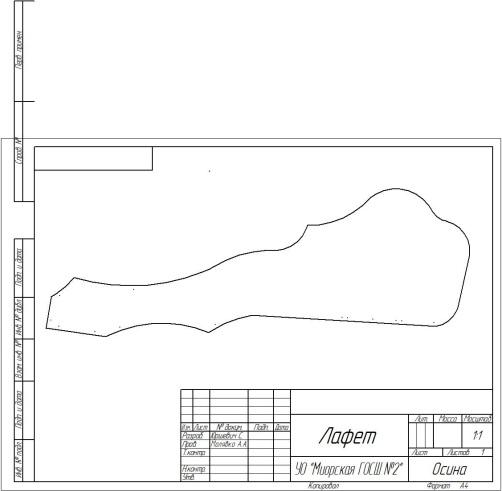

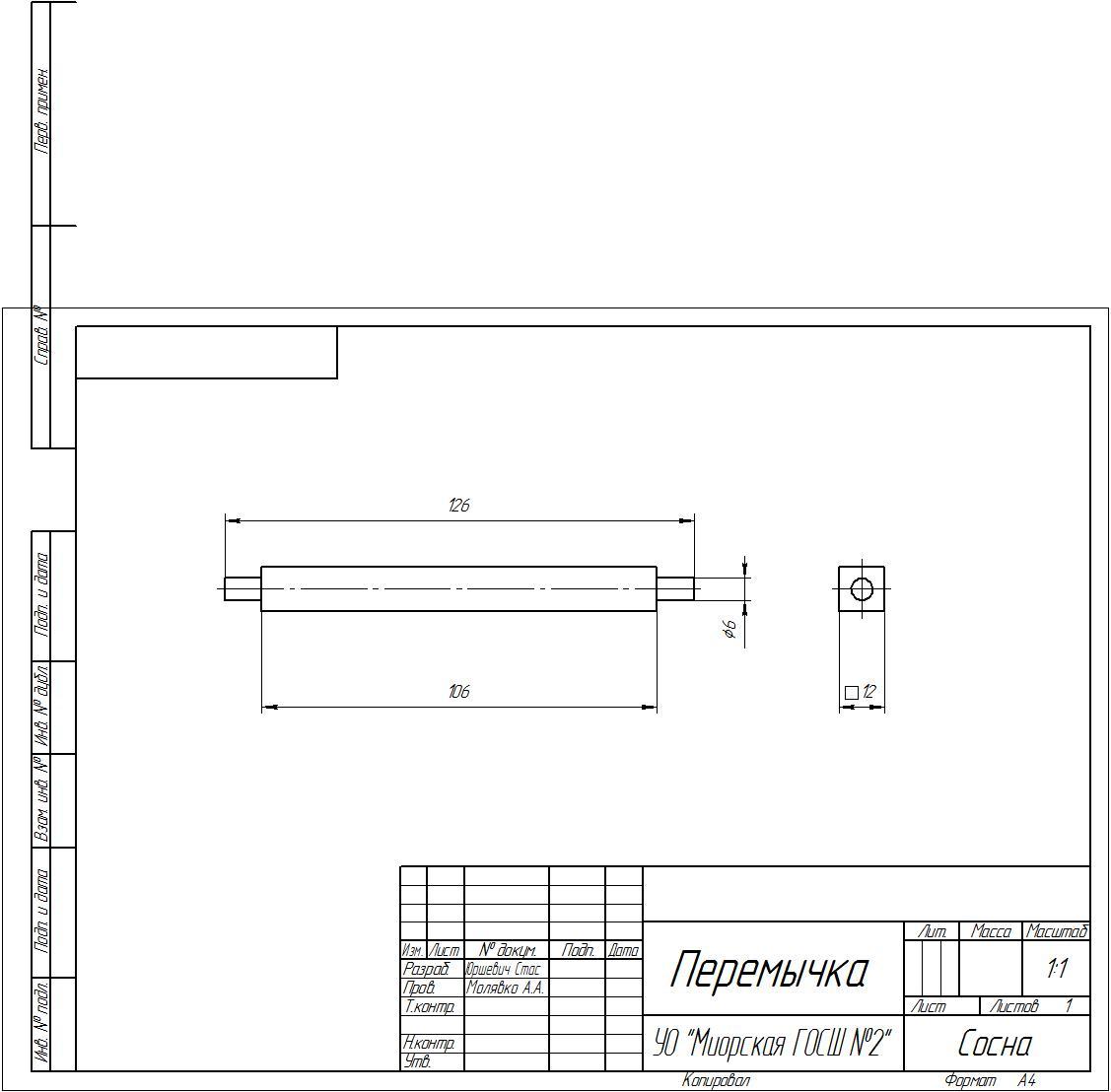

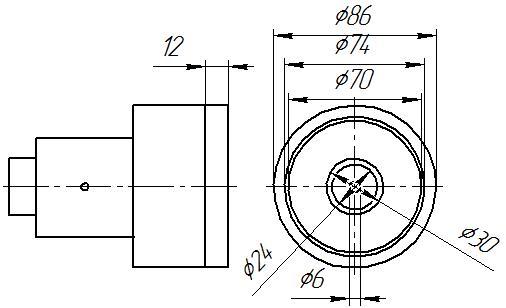

1. Графическая документация.

1. Технологическая документация.

1. Экономическое обоснование проекта.

Стоимость изготовленного изделия в основном определяется затратами на материалы, электроэнергию и оплату труда.

Согласно проведенным расчетам затраты составили:

• на материалы – 23000 руб.

• на древесину – 10000 руб.

• на клей ПВА – 1000 руб.

• на лак ПФ-283 – 7000 руб.

• на морилку – 5000 руб.

• на электроэнергию – 1200 руб.

• на повременную оплату труда – 20000 руб.

При условии приобретения всех материалов, оплаты затрат на электроэнергию, выплаты заработной платы себестоимость изделия составит 44200 руб.

Без учета заработной платы, которую я себе не плачу, и при условии использования обрезков дощечек из отходов производства себестоимость декоративной пушки равна 17000 руб.

Учитывая, что аналогичные изделия в продаже отсутствуют, можно сравнить себестоимость пушки с ценой сувениров, которые продаются в магазинах, которая, в зависимости от наличия и вида отделки, составляет 80-200 тыс. руб., и прийти к выводу, что:

а) изготовление декоративной пушки очень выгодно;

б) производство подобных сувениров экономически обосновано, реализация - реально возможна.

1. Экологическое обоснование проекта.

Декоративная пушка полностью изготовлена из древесины – материала вечного из-за своего постоянного возобновления при условии заботливого восстановления лесных насаждений.

Использование обрезков дощечек из отходов древесины, и дров, способствует более полной переработке древесины, сбережению леса.

При выполнении проекта использовались предварительно отстроганные дощечки, и березовый чурак. При необходимости выполнения в ходе работы над проектом операции строгания и точения, получившуюся стружку можно было бы использовать, например: как подстилку для животных, осенью - для утепления грядок с клубникой или чесноком, весной – для сохранения влаги и защиты грядок с посевами моркови и лука от возможного растрескивания земли после полива.

Золу, получившуюся при сжигании стружки и других древесных отходов, можно использовать и как удобрение, и как экологически чистое средство при защите крестоцветных растений, таких как редис, редька, капуста, от вредителей.

Применение клея ПВА, морилки и лака ПФ-283 с соблюдением правил техники безопасности исключает вредное воздействие материалов на организм человека в процессе выполнения проекта и дальнейшего использования изделия.

На основании вышеизложенного считаю, что изготовление и использование декоративной пушки не влечет за собой изменений в окружающей среде, нарушений в жизнедеятельности человека.

1. Выводы по выполненной работе.

При работе над проектом декоративной пушки решены все поставленные задачи:

• разработана экономичная и технологичная, достаточно прочная и надежная конструкция изделия из древесины с декоративной отделкой геометрической и плоскорельефной резьбой;

• на основе изученных технологий обработки древесины разработан несложный технологический процесс изготовления;

• согласно разработанной технической документации изделие изготовлено в установленный срок.

Поэтому считаю, что цель по разработке и изготовлению из древесины красивой и недорогой декоративной пушки достигнута.

Разработанную техническую документацию можно использовать на уроках трудового обучения и в кружках технического творчества.

При изготовлении декоративной пушки я не испытывал затруднений и получил огромное удовольствие. Помимо декоративной пушки я занимаюсь в кружке судомоделирования и изготовил модели парусного фрегата, греческой галеры, галеона «Золотая лань», речного катера.

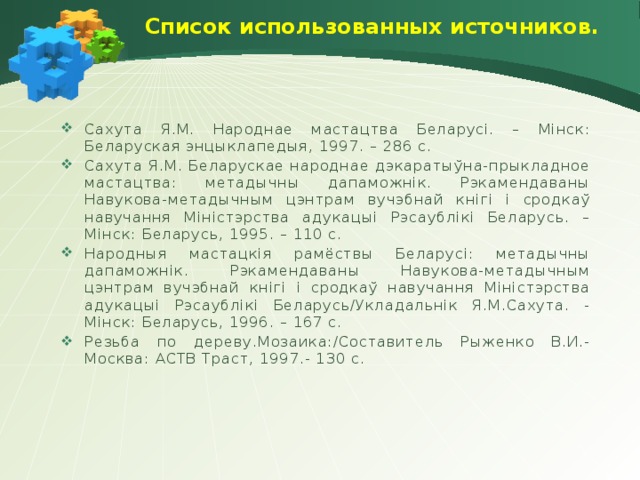

1. Список использованных источников.

Сахута Я.М. Народнае мастацтва Беларусі. – Мінск: Беларуская энцыклапедыя, 1997. – 286 с.

Сахута Я.М. Беларускае народнае дэкаратыўна-прыкладное мастацтва: метадычны дапаможнік. Рэкамендаваны Навукова-метадычным цэнтрам вучэбнай кнігі і сродкаў навучання Міністэрства адукацыі Рэсаублікі Беларусь. – Мінск: Беларусь, 1995. – 110 с.

Народныя мастацкія рамёствы Беларусі: метадычны дапаможнік. Рэкамендаваны Навукова-метадычным цэнтрам вучэбнай кнігі і сродкаў навучання Міністэрства адукацыі Рэсаублікі Беларусь/Укладальнік Я.М.Сахута. - Мінск: Беларусь, 1996. – 167 с.

Резьба по дереву.Мозаика:/Составитель Рыженко В.И.- Москва: АСТВ Траст, 1997.- 130 с.

Содержание.

1. Актуальность темы………………………………………………………….3

   1. Обоснование выбора изделия………………………………………….3

   2. Цели и задачи……………………………………………………………4

   3. Обоснование выбора конструкции…………………………………….4

   4. Декоративное оформление……………………………………………..5

   5. Обоснование выбора материалов…………………………..................5

      1. Выбор древесины………………………………………………….5

      2. Выбор клея………………………………………………………....5

      3. Выбор морилки…………………………………………………....6

      4. Выбор лака…………………………………………………………6

2. Технология изготовления декоративной пушки………………………….6

   1. Выбор технологии изготовления……………………………………...6

   2. Инструменты и приспособления………………………………………7

3. Графическая документация………………………………………………...8

4. Технологическая документация……………………………………………15

5. Экономическое обоснование проекта……………………………………..27

6. Экологическое обоснование проекта………………………………………27

7. Выводы по выполненной работе работе………………………….............28

8. Список использованных источников………………………………………29

1. Актуальность темы.

1.1.Обоснование выбора изделия.

Резьба по дереву всегда сопутствовала белорусской деревянной архитектуре и получила наибольшее распространение там, где были соответствующие условия. Развитию способствовали простота обработки и доступность материала, наличие умелых мастеров, богатые традиции. Сколько прекрасных образцов деревянной архитектуры и художественного творчества оставили нам предки! Во многих музеях нашей страны хранятся изделия древних мастеров, которые с помощью пилы, топора и стамески создали уникальные произведения архитектуры и резного декора.

Строительство новых городов и сёл, церквей и монастырей, крепостных оборонительных сооружений требовало и многих специалистов по обработке дерева. Целые артели плотников, столяров, резчиков ходили из города в город, из деревни в деревню, где своими руками, трудом и талантом создавали удивительные произведения зодчества, украшали жильё и быт резными изделиями.

Талант белорусского народа, присущие ему чувства прекрасного и гармонии позволили создать глубоко самобытные произведения, способствовали подъёму и расцвету высокого искусства народной архитектуры и домовой резьбы.

С давних времён люди с помощью нехитрого инструмента вырезали из дерева объёмные скульптурные изделия. Это были идолы и другие культовые фигуры, мебель и утварь, а также резьба по дереву нашла широкое применение в деревянном зодчестве, изготовлении сувениров, игрушек, изделий утилитарного характера. К сожалению, дерево - недолговечный материал. Пожары, стихийные бедствия, войны, многое помешало сберечь старинные образцы народного творчества, но то, что мы получили в наследство от мастеров прошлого, и то, что создают наши талантливые современники, нужно бережно сохранить, чтобы передать будущим поколениям национальные традиции белорусского народа.

Древесина для меня - самый доступный материал, дающий широкую возможность для творческой деятельности по изготовлению оригинального декоративно-прикладного изделия в условиях школьной мастерской.

Обдумывая тему проекта, я решил изготовить из древесины сувенирную декоративную пушку, которая может украсить интерьер моей комнаты или выставку декоративно-прикладного творчества в школе.

1. Цели и задачи.

Приступая к разработке проекта я поставил перед собой цель:

разработать и изготовить из древесины красивый сувенир.

При работе над проектом мной решались следующие задачи:

• разработать экономичную, технологичную, прочную и надежную конструкцию декоративно-прикладного изделия из древесины;

• разработать несложный технологический процесс изготовления на основе изученных технологий обработки древесины с применением инструментов и приспособлений, имеющихся в школьной мастерской;

• изготовить изделие согласно разработанной технической документации за ограниченное время

1. Обоснование выбора конструкции

Проанализирую конструкцию сувенирной пушки исходя из ее внешнего вида, соблюдения основных принципов конструирования: прочности, надежности, технологичности, эстетичности и экономичности.

К достоинствам конструкции можно отнести:

• красивый внешний вид;

• возможность изменения формы;

• устойчивость изделия;

• прочность и надежность конструкции;

• доступность материалов, инструментов и станочного

оборудования.

К недостаткам конструкции отнесу:

• дополнительные затраты материалов и времени на вытачивание ствола пушки и колес;

• недостаточную технологичность и экономичность конструкции из-за усложнения сборки вследствие применения сравнительно большого количества деталей (8 шт.).

В своей конструкции я постарался, сохранив отмеченные достоинства, устранить выявленные недостатки.

Применение только древесного материала обеспечивает и хорошую прочность склеивания, и возможность декоративной отделки изделия выжиганием, росписью, резьбой.

Пропорциональное соотношение высоты и длины изделия (1:2) придает изделию необходимую гармоническую целостность и художественную завершенность.

1. Декоративное оформление

В качестве декоративного оформления ствола пушки выбрана плоскорельефная резьба, а для лафета - геометрическая резьба на окрашенной поверхности. Контрастное сопоставление цвета элементов резьбы и деревянной основы усиливает восприятие резного изображения.

При разработке рисунка на стволе, представляющего собой стилизованное изображение цветка в виде лилии, использована вертикальная симметрия. Лафет я украсил геометрической резьбой.

1. Обоснование выбора материалов

   1. Выбор древесины

Выбор породы проводился с учетом декоративного оформления изделия геометрической и плоскорельефной резьбой. Для изготовления ствола и колес выбиралась светлая древесина породы, широко распространенная в нашей местности.

Наиболее подходят для этих целей такие лиственные породы, как береза, осина, липа

Осина отличается мягкостью, белизной и чистотой. Её однородная древесина позволяет делать порезки в любом направлении, не скалывается и не сминается под резцом, но, в сравнении с липой, более хрупка и труднее обрабатывается.

Береза - исконно белорусский резной материал белого цвета с легким красноватым и желтоватым оттенком, отличающийся средней твердостью, прочностью, однородностью и тонкостью строения. Древесина хорошо полируется, но режется значительно труднее, чем липа или осина.

Липа имеет мягкую, достаточно вязкую древесину белого цвета, однородного строения. Она одинаково легко режется вдоль и поперек волокон, легко поддается обработке.

Я начинающий резчик, поэтому для лафета, на котором выполняется основная резьба, я выбрал осину, для ствола и колес – березу, поскольку береза хорошо поддается точению, а для царги и осей - сосну.

1. Выбор клея

Декоративная пушка предназначена для использования внутри отапливаемых помещений, поэтому для ее склеивания можно применить любой прозрачный, неводостойкий клей, обеспечивающий прочное соединение, например, столярный (глютиновый) клей животного происхождения или синтетическую водную эмульсию (поливинилацетатную дисперсию) ПВА.

Я выбрал эмульсию ПВА, которая, по сравнению со столярным клеем, более удобна в пользовании, так как применяется для склеивания холодным способом и продается в готовом виде.

1. Выбор морилки

Для прямого поверхностного крашения древесины чаще всего применяют морилки - водные и неводные (в т.ч. спиртовые) растворы естественного красителя, готовые к применению. Морилки по цвету бывают орехово-коричневые, красно-коричневые, желтые, черные. Они окрашивают древесину на глубину 1 – 2 мм.

Водные и спиртовые морилки в работе не опасны для здоровья человека, но они, к сожалению, в настоящее время в нашей местности не продаются. Поэтому я решил использовать имеющейся в продаже неводный раствор морилки цвета красного дерева, тем более, что при быстром высыхании красителя древесина окрасится на меньшую глубину.

1. Выбор лака

Покрытие лаком позволяет защитить поверхность изделия от проникновения влаги и гниения. Чтобы сохранить цвет поверхности пушки, можно использовать любой лак, образующий прозрачную пленку, например, масляные, спиртовые или широко распространенные в быту алкидные и нитроцеллюлозные лаки.

Масляные и спиртовые лаки выпускаются в незначительных количествах из-за дефицитного и дорогостоящего природного сырья.

Нитроцеллюлозные лаки очень быстро сохнут, но в работе очень опасны.

Алкидные лаки, которые в обиходе ошибочно называют масляными, из-за того, что в их состав входит растительное масло, в работе менее опасны.

Я выбрал алкидный лак марки ПФ-283. Он водостоек, дает однородную глянцевую прозрачную пленку, имеет продолжительность высыхания при однослойном покрытии 36 часов.

2. Технология изготовления декоративной пушки.

2.1. Выбор технологии изготовления.

Для изготовления пушки потребуется выполнение только изученных операций, таких, как разметка, точение, пиление, зачистка, шлифование, сборка и отделка.

Каждая операция важна и требует точности выполнения:

- качественное выполнение точения обеспечит красивый внешний вид ствола и колес пушки,

• качественное выполнение разметки и выпиливания увеличивает точность сборки, уменьшает время на зачистку торцов и кромок;

• качество шлифования влияет на внешний вид изделия

• на окрашенной поверхности не допускаются неточности при разметке и выполнении резьбы из-за невозможности последующего шлифования и исправления дефектов резьбы.

Повышение точности выполнения операций при упрощении технологии изготовления пушки мной достигается за счет:

• разметки деталей лафета с помощью одного универсального шаблона;

• выпиливания деталей электрическим лобзиком.

2.2. Инструменты и приспособления.

При изготовлении декоративной пушки применяются только имеющиеся в школьной мастерской станки, инструменты и приспособления:

1. токарный станок СТД-120М;

2. токарные стамески;

3. электрический лобзик;

4. кисть, тампон;

5. шлифовальная шкурка;

6. карандаш;

7. линейка;

8. циркуль;

9. нож-косяк;

10. полукруглая стамеска.

Для разметки деталей лафета потребуется изготовить из картона универсальный шаблон.

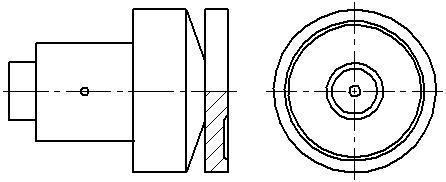

1. Графическая документация.

1. Технологическая документация.

1. Экономическое обоснование проекта.

Стоимость изготовленного изделия в основном определяется затратами на материалы, электроэнергию и оплату труда.

Согласно проведенным расчетам затраты составили:

• на материалы – 23000 руб.

• на древесину – 10000 руб.

• на клей ПВА – 1000 руб.

• на лак ПФ-283 – 7000 руб.

• на морилку – 5000 руб.

• на электроэнергию – 1200 руб.

• на повременную оплату труда – 20000 руб.

При условии приобретения всех материалов, оплаты затрат на электроэнергию, выплаты заработной платы себестоимость изделия составит 44200 руб.

Без учета заработной платы, которую я себе не плачу, и при условии использования обрезков дощечек из отходов производства себестоимость декоративной пушки равна 17000 руб.

Учитывая, что аналогичные изделия в продаже отсутствуют, можно сравнить себестоимость пушки с ценой сувениров, которые продаются в магазинах, которая, в зависимости от наличия и вида отделки, составляет 80-200 тыс. руб., и прийти к выводу, что:

а) изготовление декоративной пушки очень выгодно;

б) производство подобных сувениров экономически обосновано, реализация - реально возможна.

1. Экологическое обоснование проекта.

Декоративная пушка полностью изготовлена из древесины – материала вечного из-за своего постоянного возобновления при условии заботливого восстановления лесных насаждений.

Использование обрезков дощечек из отходов древесины, и дров, способствует более полной переработке древесины, сбережению леса.

При выполнении проекта использовались предварительно отстроганные дощечки, и березовый чурак. При необходимости выполнения в ходе работы над проектом операции строгания и точения, получившуюся стружку можно было бы использовать, например: как подстилку для животных, осенью - для утепления грядок с клубникой или чесноком, весной – для сохранения влаги и защиты грядок с посевами моркови и лука от возможного растрескивания земли после полива.

Золу, получившуюся при сжигании стружки и других древесных отходов, можно использовать и как удобрение, и как экологически чистое средство при защите крестоцветных растений, таких как редис, редька, капуста, от вредителей.

Применение клея ПВА, морилки и лака ПФ-283 с соблюдением правил техники безопасности исключает вредное воздействие материалов на организм человека в процессе выполнения проекта и дальнейшего использования изделия.

На основании вышеизложенного считаю, что изготовление и использование декоративной пушки не влечет за собой изменений в окружающей среде, нарушений в жизнедеятельности человека.

1. Выводы по выполненной работе.

При работе над проектом декоративной пушки решены все поставленные задачи:

• разработана экономичная и технологичная, достаточно прочная и надежная конструкция изделия из древесины с декоративной отделкой геометрической и плоскорельефной резьбой;

• на основе изученных технологий обработки древесины разработан несложный технологический процесс изготовления;

• согласно разработанной технической документации изделие изготовлено в установленный срок.

Поэтому считаю, что цель по разработке и изготовлению из древесины красивой и недорогой декоративной пушки достигнута.

Разработанную техническую документацию можно использовать на уроках трудового обучения и в кружках технического творчества.

При изготовлении декоративной пушки я не испытывал затруднений и получил огромное удовольствие. Помимо декоративной пушки я занимаюсь в кружке судомоделирования и изготовил модели парусного фрегата, греческой галеры, галеона «Золотая лань», речного катера.

1. Список использованных источников.

Сахута Я.М. Народнае мастацтва Беларусі. – Мінск: Беларуская энцыклапедыя, 1997. – 286 с.

Сахута Я.М. Беларускае народнае дэкаратыўна-прыкладное мастацтва: метадычны дапаможнік. Рэкамендаваны Навукова-метадычным цэнтрам вучэбнай кнігі і сродкаў навучання Міністэрства адукацыі Рэсаублікі Беларусь. – Мінск: Беларусь, 1995. – 110 с.

Народныя мастацкія рамёствы Беларусі: метадычны дапаможнік. Рэкамендаваны Навукова-метадычным цэнтрам вучэбнай кнігі і сродкаў навучання Міністэрства адукацыі Рэсаублікі Беларусь/Укладальнік Я.М.Сахута. - Мінск: Беларусь, 1996. – 167 с.

Резьба по дереву.Мозаика:/Составитель Рыженко В.И.- Москва: АСТВ Траст, 1997.- 130 с.

Технологическая карта

на изготовление боковой пластины лафета.

Технологическая карта

на изготовление колеса.

Технологическая карта

на изготовление оси.

Технологическая карта

на изготовление перемычки для декоративной пушки

Технологическая карта

на изготовление ствола декоративной пушки

Учреждение образования Республики Беларусь

«Миорская государственная общеобразовательная средняя школа №2»

ТВОРЧЕСКИЙ ПРОЕКТ
«Декоративная пушка»

Выполнил: ученик 8 «А» класса

Юршевич Алексей

Руководитель: учитель

трудового обучения

Молявко Александр Алексеевич

г. Миоры 2013

Учреждение образования Республики Беларусь

«Миорская государственная общеобразовательная средняя школа №2»

Творческий проект

Декоративная пушка

Выполнил:

ученик 11»А» класса

Юршевич Станислав.

Руководитель:

учитель ТО Молявко А.А.

г.Миоры 20011

Место создания проекта – мастерская школы

Содержание проекта

• Обоснование выбора изделия
• Цели и задачи
• Историческая справка по теме
• Принципы конструирования
• Обоснование выбора конструкции
• Декоративное оформление
• Выбор древесины
• Технология изготовления
• Инструменты и приспособления
• Графическая документация
• Технологическая документация
• Экономическое обоснование проекта
• Экологическое обоснование проекта
• Выводы по выполненной работе
• Список использованных источников

Обоснование выбора изделия

Обдумывая тему проекта, я решил изготовить из древесины сувенирную декоративную пушку, которая может украсить интерьер моей комнаты или выставку декоративно-прикладного творчества в школе.

Цели и задачи

Приступая к разработке проекта я поставил перед собой цель :

• разработать и изготовить из древесины красивый сувенир.

При работе над проектом мной решались следующие задачи :

• разработать экономичную, технологичную, прочную и надежную конструкцию декоративно-прикладного изделия из древесины;
• разработать несложный технологический процесс изготовления на основе изученных технологий обработки древесины с применением инструментов и приспособлений, имеющихся в школьной мастерской;
• изготовить изделие согласно разработанной технической документации за ограниченное время

Историческая справка по теме

Резьба по дереву всегда сопутствовала белорусской деревянной архитектуре и получила наибольшее распространение там, где были соответствующие условия. Развитию способствовали простота обработки и доступность материала, наличие умелых мастеров, богатые традиции. Сколько прекрасных образцов деревянной архитектуры и художественного творчества оставили нам предки! Во многих музеях нашей страны хранятся изделия древних мастеров, которые с помощью пилы, топора и стамески создали уникальные произведения архитектуры и резного декора.

С давних времён люди с помощью нехитрого инструмента вырезали из дерева объёмные скульптурные изделия. Это были идолы и другие культовые фигуры, мебель и утварь, а также резьба по дереву нашла широкое применение в деревянном зодчестве, изготовлении сувениров, игрушек, изделий утилитарного характера. Древесина для меня - самый доступный материал, дающий широкую возможность для творческой деятельности по изготовлению оригинального декоративно-прикладного изделия в условиях школьной мастерской

Принципы конструирования

Прочность

Надежность

Экономичность

Технологичность

Эстетичность

Обоснование выбора конструкции

Проанализирую конструкцию сувенирной пушки исходя из ее внешнего вида, соблюдения основных принципов конструирования: прочности, надежности, технологичности, эстетичности и экономичности.

К достоинствам конструкции можно отнести:

• красивый внешний вид;
• возможность изменения формы;
• устойчивость изделия;
• прочность и надежность конструкции;
• доступность материалов, инструментов и станочного оборудования.

К недостаткам конструкции отнесу:

• дополнительные затраты материалов и времени на вытачивание ствола пушки и колес;
• недостаточную технологичность и экономичность конструкции из-за усложнения сборки вследствие применения сравнительно большого количества деталей (8 шт.).

В своей конструкции я постарался, сохранив отмеченные достоинства, устранить выявленные недостатки.

• Применение только древесного материала обеспечивает и хорошую прочность склеивания, и возможность декоративной отделки изделия выжиганием, росписью, резьбой.
• Пропорциональное соотношение высоты и длины изделия (1:2) придает изделию необходимую гармоническую целостность и художественную завершенность.

Декоративное оформление

• В качестве декоративного оформления ствола пушки выбрана плоскорельефная резьба, а для лафета - геометрическая резьба на окрашенной поверхности. Контрастное сопоставление цвета элементов резьбы и деревянной основы усиливает восприятие резного изображения.
• При разработке рисунка на стволе, представляющего собой стилизованное изображение цветка в виде лилии, использована вертикальная симметрия. Лафет я украсил геометрической резьбой.

Выбор древесины

• Выбор породы проводился с учетом декоративного оформления изделия геометрической и плоскорельефной резьбой. Для изготовления ствола и колес выбиралась светлая древесина породы, широко распространенная в нашей местности.
• Наиболее подходят для этих целей такие лиственные породы, как береза, осина, липа
• Осина отличается мягкостью, белизной и чистотой. Её однородная древесина позволяет делать порезки в любом направлении, не скалывается и не сминается под резцом, но, в сравнении с липой, более хрупка и труднее обрабатывается.
• Береза - исконно белорусский резной материал белого цвета с легким красноватым и желтоватым оттенком, отличающийся средней твердостью, прочностью, однородностью и тонкостью строения. Древесина хорошо полируется, но режется значительно труднее, чем липа или осина.
• Липа имеет мягкую, достаточно вязкую древесину белого цвета, однородного строения. Она одинаково легко режется вдоль и поперек волокон, легко поддается обработке.
• Я начинающий резчик, поэтому для лафета, на котором выполняется основная резьба, я выбрал осину, для ствола и колес – березу, поскольку береза хорошо поддается точению, а для царги и осей - сосну .

Технология изготовления

• Для изготовления пушки потребуется выполнение только изученных операций, таких, как разметка, точение, пиление, зачистка, шлифование, сборка и отделка.
• Каждая операция важна и требует точности выполнения:
• - качественное выполнение точения обеспечит красивый внешний вид ствола и колес пушки,
• качественное выполнение разметки и выпиливания увеличивает точность сборки, уменьшает время на зачистку торцов и кромок;
• качество шлифования влияет на внешний вид изделия
• на окрашенной поверхности не допускаются неточности при разметке и выполнении резьбы из-за невозможности последующего шлифования и исправления дефектов резьбы.
• Повышение точности выполнения операций при упрощении технологии изготовления пушки мной достигается за счет:
• разметки деталей лафета с помощью одного универсального шаблона;
• выпиливания деталей электрическим лобзиком.

Инструменты и приспособления

При изготовлении декоративной пушки применяются только имеющиеся в школьной мастерской станки, инструменты и приспособления:

• токарный станок СТД-120М;
• токарные стамески;
• электрический лобзик;
• кисть, тампон;
• шлифовальная шкурка;
• карандаш;
• линейка;
• циркуль;
• нож-косяк;
• полукруглая стамеска.

Для разметки деталей лафета потребуется изготовить из картона универсальный шаблон.

Графическая документация

Технологическая документация

Технологическая карта боковой пластины лафета

Технологическая карта ствола

Технологическая карта оси

Технологическая карта перемычки

Экономическое обоснование проекта

Стоимость изготовленного изделия в основном определяется затратами на материалы, электроэнергию и оплату труда.

Согласно проведенным расчетам затраты составили:

• на материалы – 23000 руб.

- на древесину – 10000 руб.

- на клей ПВА – 1000 руб.

- на лак ПФ-283 – 7000 руб.

- на морилку – 5000 руб.

• на электроэнергию – 1200 руб.
• на повременную оплату труда – 20000 руб.

При условии приобретения всех материалов, оплаты затрат на электроэнергию, выплаты заработной платы себестоимость изделия составит 44200 руб.

Без учета заработной платы, которую я себе не плачу, и при условии использования обрезков дощечек из отходов производства себестоимость декоративной пушки равна 17000 руб.

Учитывая, что аналогичные изделия в продаже отсутствуют, можно сравнить себестоимость пушки с ценой сувениров, которые продаются в магазинах, которая, в зависимости от наличия и вида отделки, составляет 80-200 тыс. руб., и прийти к выводу, что:

• а) изготовление декоративной пушки очень выгодно;
• б) производство подобных сувениров экономически обосновано, реализация - реально возможна.

Экологическое обоснование проекта.

• Декоративная пушка полностью изготовлена из древесины – материала вечного из-за своего постоянного возобновления при условии заботливого восстановления лесных насаждений.
• Использование обрезков дощечек из отходов древесины, и дров, способствует более полной переработке древесины, сбережению леса.
• При выполнении проекта использовались предварительно отстроганные дощечки, и березовый чурак. При необходимости выполнения в ходе работы над проектом операции строгания и точения, получившуюся стружку можно было бы использовать, например: как подстилку для животных, осенью - для утепления грядок с клубникой или чесноком, весной – для сохранения влаги и защиты грядок с посевами моркови и лука от возможного растрескивания земли после полива.
• Золу, получившуюся при сжигании стружки и других древесных отходов, можно использовать и как удобрение, и как экологически чистое средство при защите крестоцветных растений, таких как редис, редька, капуста, от вредителей.
• Применение клея ПВА, морилки и лака ПФ-283 с соблюдением правил техники безопасности исключает вредное воздействие материалов на организм человека в процессе выполнения проекта и дальнейшего использования изделия.
• На основании вышеизложенного считаю, что изготовление и использование декоративной пушки не влечет за собой изменений в окружающей среде, нарушений в жизнедеятельности человека.

Выводы по выполненной работе

• При работе над проектом декоративной пушки решены все поставленные задачи:
• разработана экономичная и технологичная, достаточно прочная и надежная конструкция изделия из древесины с декоративной отделкой геометрической и плоскорельефной резьбой;
• на основе изученных технологий обработки древесины разработан несложный технологический процесс изготовления;
• согласно разработанной технической документации изделие изготовлено в установленный срок.
• Поэтому считаю, что цель по разработке и изготовлению из древесины красивой и недорогой декоративной пушки достигнута .
• Разработанную техническую документацию можно использовать на уроках трудового обучения и в кружках технического творчества.
• При изготовлении декоративной пушки я не испытывал затруднений и получил огромное удовольствие. Помимо декоративной пушки я занимаюсь в кружке судомоделирования и изготовил модели парусного фрегата, греческой галеры, галеона «Золотая лань», речного катера.
• В процессе изготовления изделий я в полной мере освоил приемы строгания, пиления,точения, сборки, отделки изделий из металла и древесины.
• Планирую и в дальнейшем украшать свою квартиру изделиями выполненными своими руками.
• Я доволен своими работами и уверен, что мои работы приносят радость всем окружающим меня людям.

Список использованных источников.

• Сахута Я.М. Народнае мастацтва Беларусі. – Мінск: Беларуская энцыклапедыя, 1997. – 286 с.
• Сахута Я.М. Беларускае народнае дэкаратыўна-прыкладное мастацтва: метадычны дапаможнік. Рэкамендаваны Навукова-метадычным цэнтрам вучэбнай кнігі і сродкаў навучання Міністэрства адукацыі Рэсаублікі Беларусь. – Мінск: Беларусь, 1995. – 110 с.
• Народныя мастацкія рамёствы Беларусі: метадычны дапаможнік. Рэкамендаваны Навукова-метадычным цэнтрам вучэбнай кнігі і сродкаў навучання Міністэрства адукацыі Рэсаублікі Беларусь/Укладальнік Я.М.Сахута. - Мінск: Беларусь, 1996. – 167 с.
• Резьба по дереву.Мозаика:/Составитель Рыженко В.И.- Москва: АСТВ Траст, 1997.- 130 с.

Спасибо за внимание!
