Творческий проект "Тиски"

С труктурное подразделение

«Центр сетевого взаимодействия»

Муниципальное общеобразовательное учреждение

«Средняя общеобразовательная школа №6»

Творческий проект

Тема: Тиски слесарные

Выполнил: Чепелев Сергей

обучающийся 8 класса

структурного подразделения

«Центр сетевого взаимодействия»

Профиль: Металлообработка

Руководитель проекта:

Подлесных А.П.

г. Железногорск 2019 г.

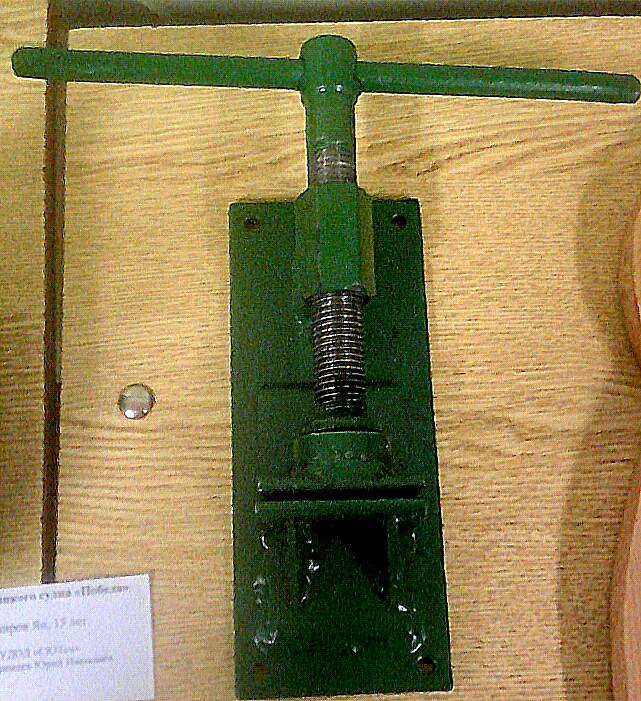

Тиски слесарные

Тиски предназначены для крепления заготовок при ручной обработке материалов. Тиски на крышке верстака крепятся с помощью четырех болтов М-8. Конструкция тисков: пара параллельных губок из стального уголка 50мм×50мм L-50мм, одна из которых неподвижно закреплена сваркой к пластине, вторая фиксирует закрепляемую деталь с помощью винта с гайкой. Гайка так же закреплена сваркой. Важными техническими характеристиками являются: материал, класс точности, ширина и ход губок. Для более надежной фиксации заготовок к подвижной и неподвижной губкам приварены ребра жесткости по две штуки из листового металла. Подвижная губка закреплена на винту через шайбу и втулку сваркой.

Содержание

1. Обоснование возникшей проблемы и потребности.

2. Схема обдумывания.

3. Выявление основных параметров и ограничений.

4. Теоретические сведения.

5. Эскизная проработка изделия.

6. Инструменты и оборудование.

7. Фотографии инструмента и оборудования.

8. Правила безопасности во время работы, инструкции по технике безопасности.

9. Технология изготовления.

10. Фотография тисков в разобранном виде.

11. Экономика – расчеты.

12. Экологическая и пожарная безопасность.

1. Обоснование возникшей проблемы и потребности.

Чтобы изготовить слесарные тиски нет необходимости затрачивать большие средства. Для этого необходимо многое сделать своими руками. Главное в этом проекте то, что изделие можно сделать самостоятельно и из подручного материала.

При выходе данного проекта были учтены следующие моменты:

-в процессе изготовления тисков используются приобретенные знания, умения и навыки в области математики, физики, химии и технологии машиностроения.

-изготовление тисков способствует закреплению ранее изученного материала - таких тем, как материаловедение, обработка металлов резанием : токарная, сверлильная, слесарная операции, разметка.

Оснащение учебных мастерских позволяет выполнить этот проект.

При изготовлении слесарных тисков требуется соблюдать точность и аккуратность.

1. Схема обдумывания:

- Проблема, потребность

- Конструктивная разработка

- Материал

- Инструменты и оборудование

- Технология изготовления

- Охрана труда

- Экономическое обоснование

- Экологическое обоснование

3. Выявление основных параметров и ограничений:

- Изделие должно быть прочным

- Изделие должно быть красивым

- Изделие должно быть выполнено аккуратно, без острых краев и заусенцев.

4. Теоретические сведения:

Чтобы слесарные тиски были прочными, красивыми и аккуратными, изготавливаем их из металла.

Слесарные тиски состоят из отдельных деталей, которые после сборки превращаются в изделие:

Уголок 50мм × 50мм L-50мм – 2 штуки

Ребра жесткости 45мм×45мм L-3мм – 4 штуки

Пластина для размещения на ней комплектующих деталей

Винт -1 штука, гайка -1 штука, втулка -1 штука, шайба -1 штука

Рукоятка с ограничителями -1 штука

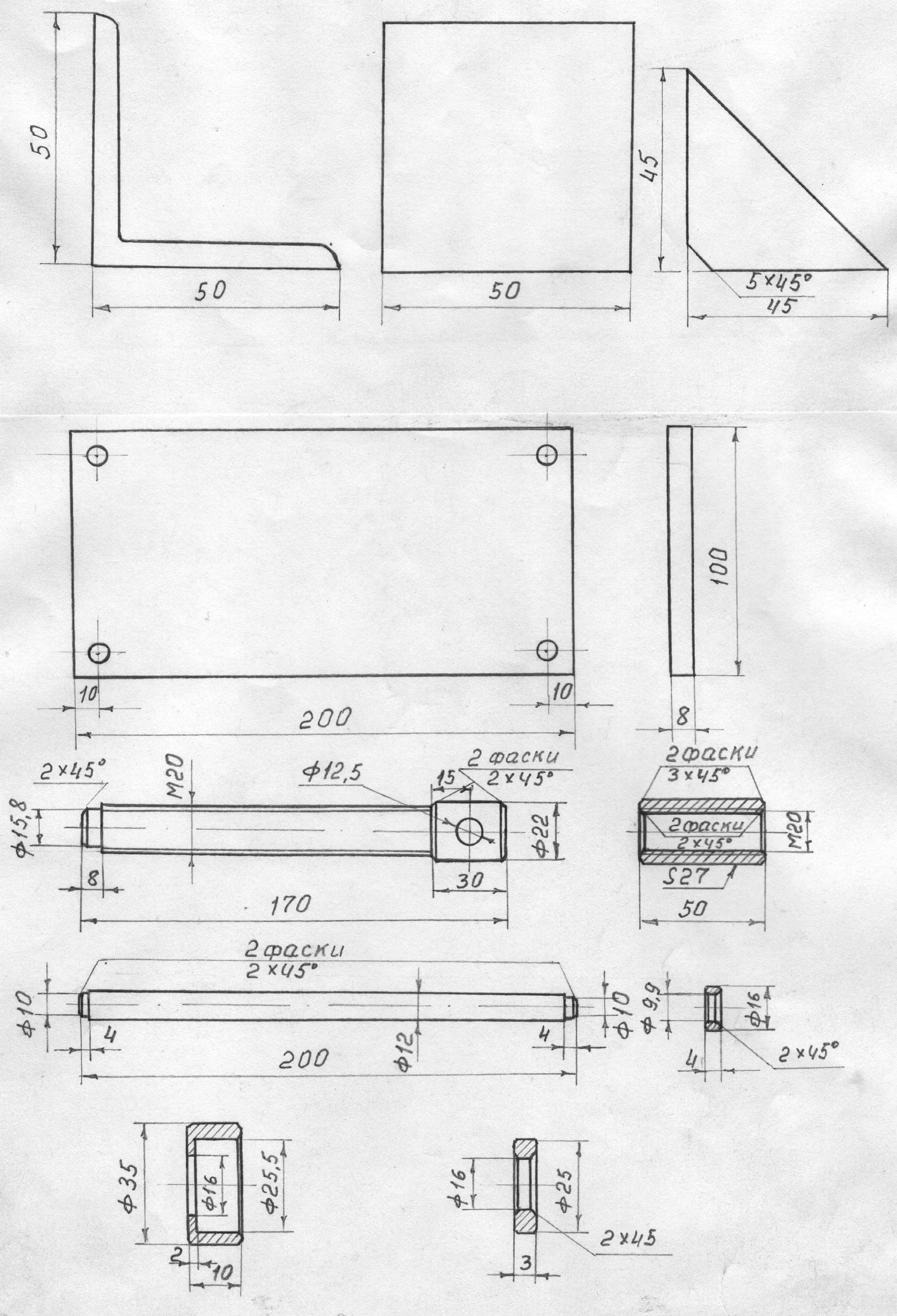

5. Эскизная проработка изделия.

6. Инструменты и оборудование:

- Токарно-винторезный станок УТ 16

- Штангенциркуль и слесарная линейка

- Сверлильные операции – электродрель

-Тиски слесарные промышленного изготовления

- Станок ножовочный по металлу

-Напильники дрочевый трехгранный и личной плоский

- Наждачная бумага

-Краска зеленая – эмаль

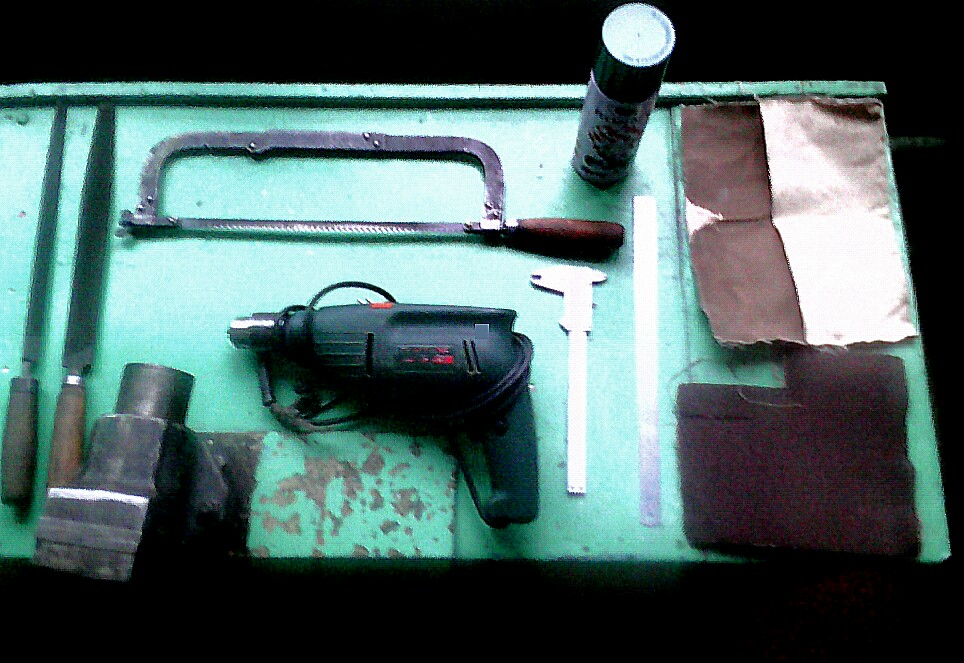

7. Фотографии токарно-винторезного станка УТ 16 и инструмента

8. Правила безопасности во время работы

При изготовлении слесарных тисков

До начала работы:

1.Правильно надеть спецодежду (фартук с нарукавниками или халат и головной убор – берет).

2.Проверить наличие инвентаря (сиденье, щетку-сметку, савок) и

исправность верстака (зажимные коробки, зажимные клинья, приспособления для чертежа).

3.Разложить на верстаке слесарные инструменты в строгом порядке, установленным учителем и удобном для работы.

4.На верстаке не должно быть ничего лишнего.

Во время работы:

1.Пользоваться инструментом только по назначению, исправным, хорошо налаженным и заточенным.

2.Технологические операции (пиление, сверление) выполнять на верстаке в установленных местах, используя приспособления, упоры и подкладные доски.

3.Не допускать захламлённости верстака отходами и стружкой.

4. Не отвлекаться во время работы, следить за правильными приемами работы.

5.Покраску изделия производить под наблюдением учителя и в изолированном от мастерской и хорошо вентилируемом помещении.

По окончании работы:

1.Своевременно возвращать учителю слесарные инструменты,

остатки материалов и незаконченные изделия.

2.Убрать своё рабочее место, пользуюсь щёткой-смёткой. Сдувать стружку ртом или сметать рукой запрещается.

3.Привести себя в порядок.

4.Из мастерской уходить только с разрешения учителя.

9. Технология изготовления:

Первоначально отрезаем два уголка 50мм×50мм L- 50мм ножовочным станком по металлу, четыре ребра жесткости 45мм×45мм толщиной 3мм, пластину 200мм×100мм×8мм. Зачищаем острые края и заусенцы напильниками, затем наждачным полотном.

Сверлим четыре отверстия в пластине под болты М-8 (крепление тисков к верстаку) дрелью.

На токарном станке изготавливаем винт, гайку, шайбу, рукоятку для винта и фиксирующие шайбы, согласно эскизов.

Сверлим винт под рукоятку.

Затем производим сварочные работы до готового изделия в Ремонтно-хозяйственной службе учреждений образований города Железногорска.

После сварочных работ производим зачистку сварочных швов напильниками и наждачным полотном.

Красим изделие в два слоя.

По данной технологии слесарных тисков изготавливаем десять экземпляров для нужд структурного подразделения “Центр сетевого взаимодействия” Муниципального общеобразовательного учреждения “Средняя общеобразовательная школа № 6”, т.к. тиски слесарные заводского изготовления стоят очень дорого (примерно 5-6 тысяч каждые).

10. Фотография слесарных тисков в разобранном виде:

11. Экономическое обоснование.

Так как изделие изготовлено из металлолома (отходов металла), то его стоимость практически нулевая, только физические затраты.

1. Экологическая безопасность:

Не вредит окружающей среде и полностью подлежит вторичной переработке.

13. Требования с точки зрения безопасности использования:

Слесарные тиски соответствуют пожарной безопасности и

травмобезопасны.

Литература

• Чернов Н.Н «Токарь» Учебное пособие Ростов на Дону , 2018 г

• Алексеев В.С. « Токарные работы» Москва Альфа-М, Инфра-М, 2017г.

• Вереина Л.И., Справочник токаря. Москва 2019 г

• Тищенко А.Т. Симоненко В.Д Технология. Индустриальные технологии. Издательство центр ВЕНТАНА – ГРАФ 2017г.

• Гончаров Б.А. Технология/ под.ред.Симоненко.-

Издательство центр ВЕНТАНА – ГРАФ 2017г.

• Воробьёв Е.М. «Слесарное дело» Москва
