Построение диаграмм

Диаграмма - это средство для наглядного графического отображения информации, предназначенное для сравнения величин, слежения за изменением их значений и т.д.

ЕАДК. Неверова И.Ю.

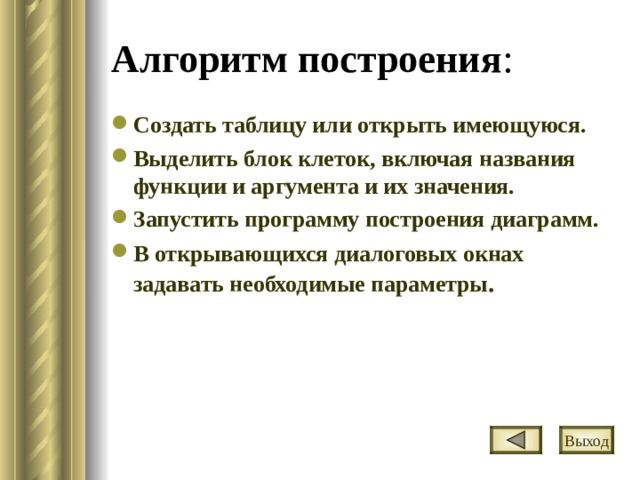

Алгоритм построения :

• Создать таблицу или открыть имеющуюся.
• Выделить блок клеток, включая названия функции и аргумента и их значения.
• Запустить программу построения диаграмм.
• В открывающихся диалоговых окнах задавать необходимые параметры .

Выход

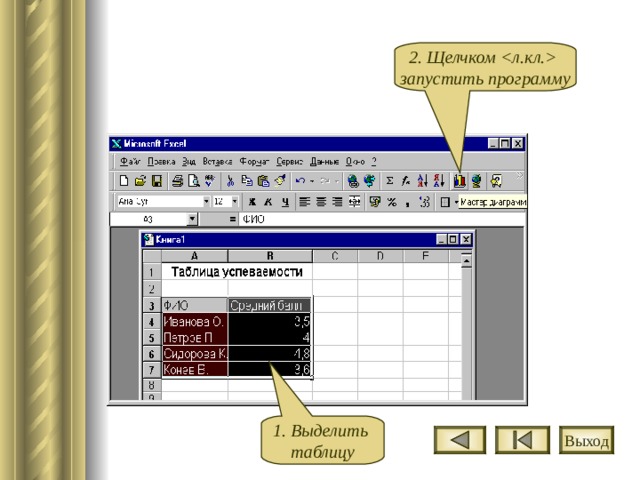

2. Щелчком запустить программу

1. Выделить таблицу

Выход

] . Выход " width="640"

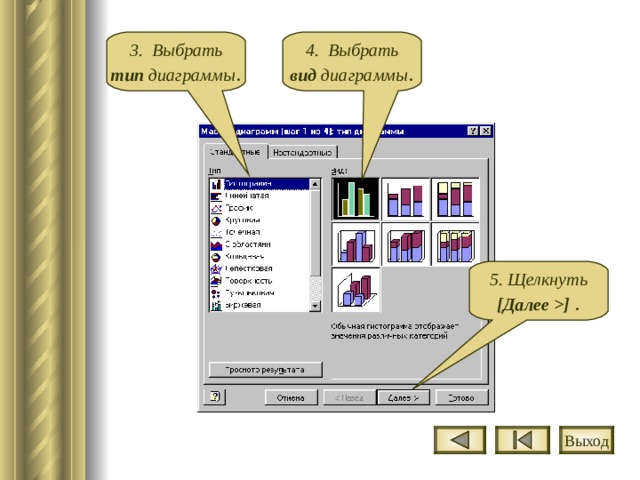

3. Выбрать тип диаграммы .

4. Выбрать вид диаграммы .

5. Щелкнуть [Далее ] .

Выход

Типы диаграмм

• Гистограмма – в виде сравнительных данных столбцов, отображает значения различных категорий в разные моменты времени. Линейчатая – в виде сравнительных данных линий, отображает значения различных категорий. График – в виде ломаной линии, с помечающими точками данных, используется для иллюстрации динамики переменной во времени. Круговая – в виде частей круга для каждой переменной, отображает вклад каждого значения в общую сумму. Точечная – в виде точек, иногда соединённых между собой, позволяет сравнить пары значений. С областями – отображает изменение общей суммы и изменение вклада отдельных значений. Кольцевая – аналогична круговой, но может отображать несколько рядов данных. Лепестковая – с маркерами, которыми помечены значения данных. Поверхность – отображает изменение значений по двум измерениям, в виде поверхности. Пузырьковая – отображает на плоскости наборы из трёх значений, подобна точечной, но третья величина отображает размер пузырька. Биржевая – отображает наборы данных из трёх значений: самый высокий курс, самый низкий курс, курс закрытия. Цилиндрический – гистограмма по столбцам в виде цилиндров. Коническая - гистограмма по столбцам в виде конусов. Пирамидальная - гистограмма по столбцам в виде пирамид.
• Гистограмма – в виде сравнительных данных столбцов, отображает значения различных категорий в разные моменты времени.
• Линейчатая – в виде сравнительных данных линий, отображает значения различных категорий.
• График – в виде ломаной линии, с помечающими точками данных, используется для иллюстрации динамики переменной во времени.
• Круговая – в виде частей круга для каждой переменной, отображает вклад каждого значения в общую сумму.
• Точечная – в виде точек, иногда соединённых между собой, позволяет сравнить пары значений.
• С областями – отображает изменение общей суммы и изменение вклада отдельных значений.
• Кольцевая – аналогична круговой, но может отображать несколько рядов данных.
• Лепестковая – с маркерами, которыми помечены значения данных.
• Поверхность – отображает изменение значений по двум измерениям, в виде поверхности.
• Пузырьковая – отображает на плоскости наборы из трёх значений, подобна точечной, но третья величина отображает размер пузырька.
• Биржевая – отображает наборы данных из трёх значений: самый высокий курс, самый низкий курс, курс закрытия.
• Цилиндрический – гистограмма по столбцам в виде цилиндров.
• Коническая - гистограмма по столбцам в виде конусов.
• Пирамидальная - гистограмма по столбцам в виде пирамид.

] . Выход " width="640"

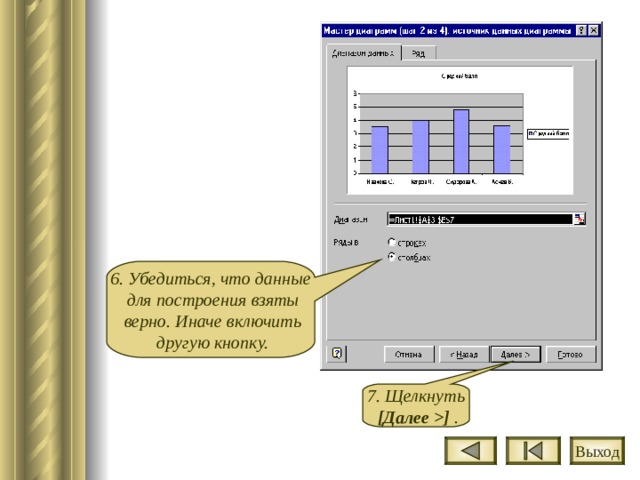

6. Убедиться, что данные для построения взяты верно. Иначе включить другую кнопку.

7. Щелкнуть [Далее ] .

Выход

8. На вкладке [Заголовки] ввести с клавиатуры названия диаграммы и осей.

Выход

9. На вкладке [Линии сетки] можно включить вывод линий, параллельных осям, в любой комбинации.

Выход

] . Выход " width="640"

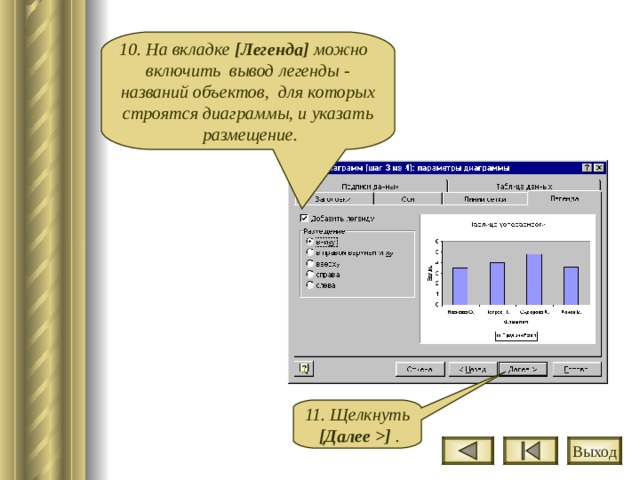

10. На вкладке [Легенда] можно включить вывод легенды - названий объектов, для которых строятся диаграммы, и указать размещение.

11. Щелкнуть [Далее ] .

Выход

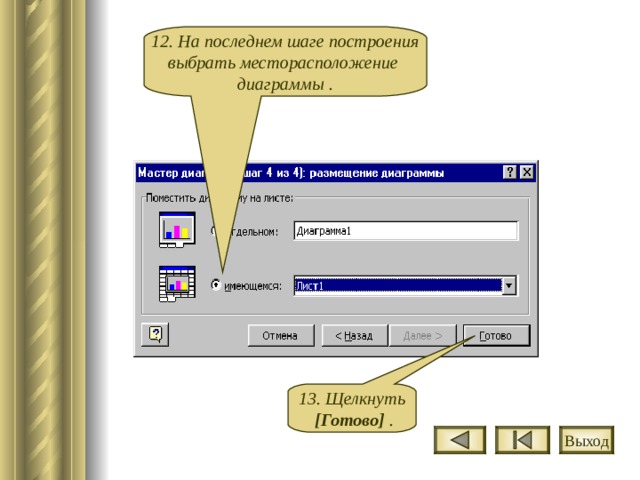

12. На последнем шаге построения выбрать месторасположение диаграммы .

13. Щелкнуть [Готово] .

Выход

Результат построения

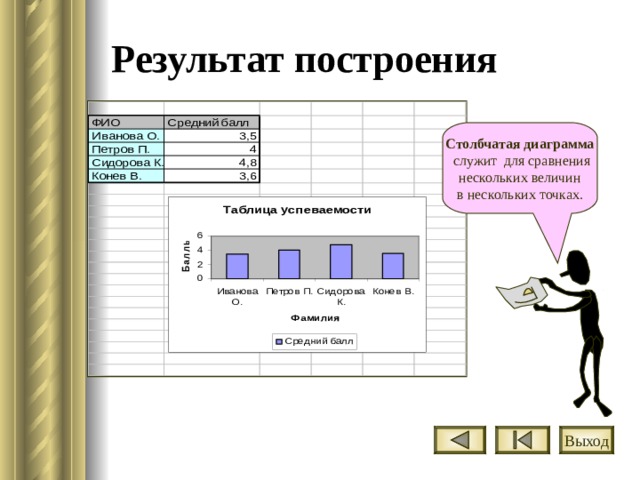

Столбчатая диаграмма служит для сравнения нескольких величин в нескольких точках.

Выход

Гистограмма

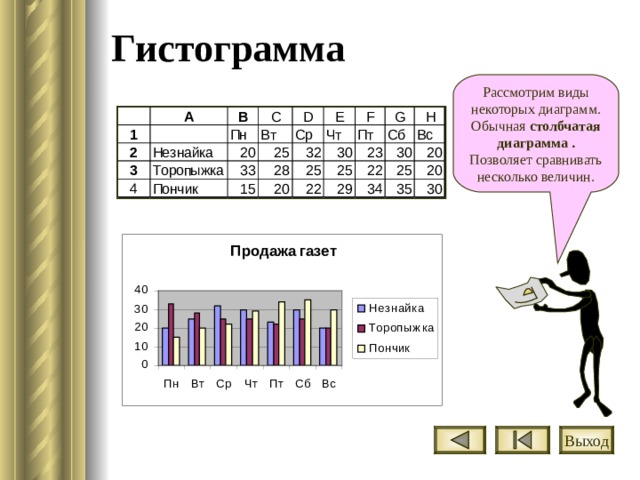

Рассмотрим виды некоторых диаграмм. Обычная столбчатая диаграмма . Позволяет сравнивать несколько величин.

Выход

Круговая диаграмма

Круговая диаграмма служит для сравнения нескольких величин, обычно они составляют одно целое.

Выход

Ярусная диаграмма

Ярусная диаграмма отражает долю каждой величины в общей сумме.

Сумма величин нормализована, т.е. принята за 100 %.

Выход

Областная диаграмма

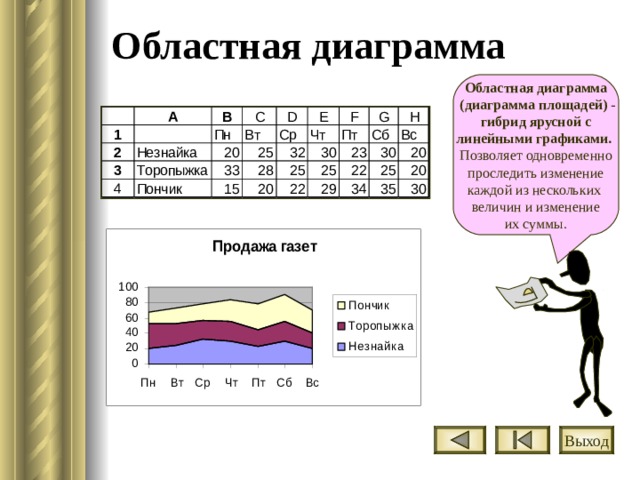

Областная диаграмма (диаграмма площадей) - гибрид ярусной с линейными графиками. Позволяет одновременно проследить изменение каждой из нескольких величин и изменение их суммы.

Выход

Редактирование диаграммы

1. Для редактирования диаграммы следует ее сначала выделить.

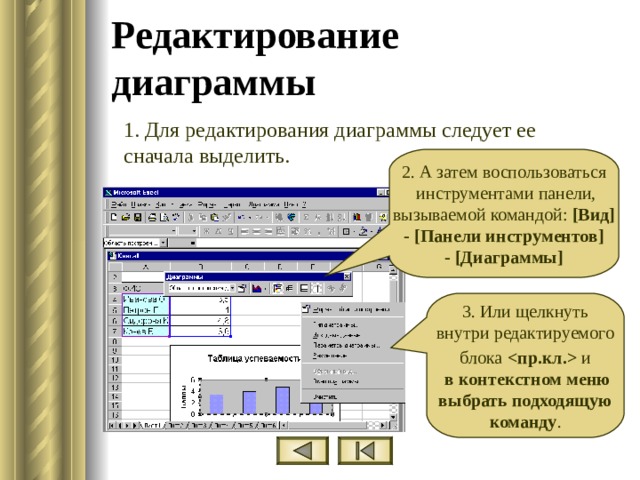

2. А затем воспользоваться инструментами панели, вызываемой командой: [Вид] - [Панели инструментов] - [Диаграммы]

3. Или щелкнуть внутри редактируемого блока и в контекстном меню выбрать подходящую команду .
