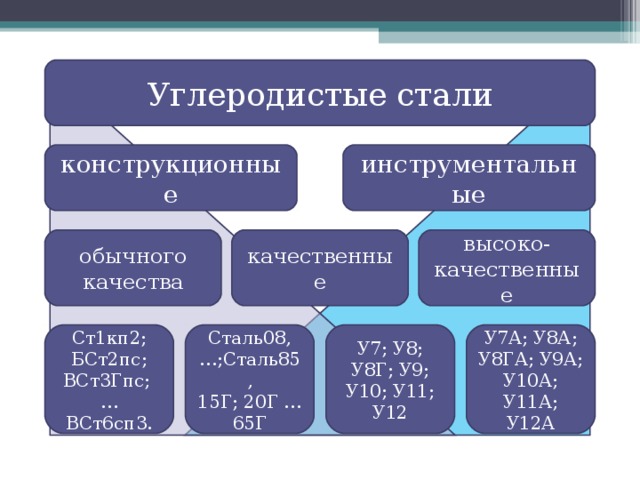

Углеродистые стали

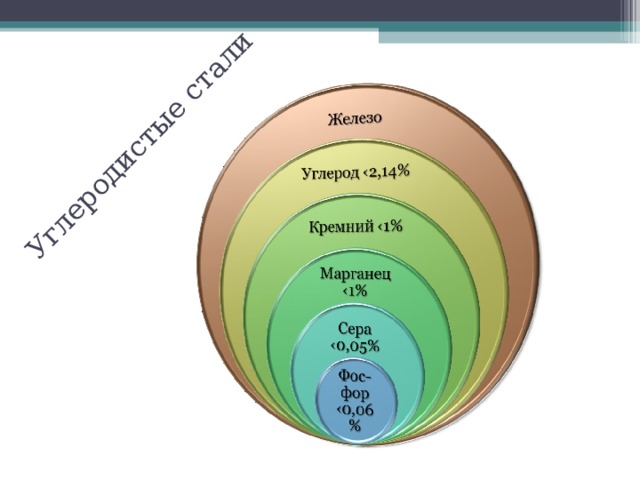

Углеродистые стали

Углеродистые стали

Углеродистые стали

конструкционные

инструментальные

обычного качества

качественные

высоко-

качественные

Ст1кп2; БСт2пс; ВСт3Гпс;

…

ВСт6сп3.

Сталь08, …;Сталь85,

15Г; 20Г … 65Г

У7; У8; У8Г; У9; У10; У11; У12

У7А; У8А; У8ГА; У9А; У10А; У11А; У12А

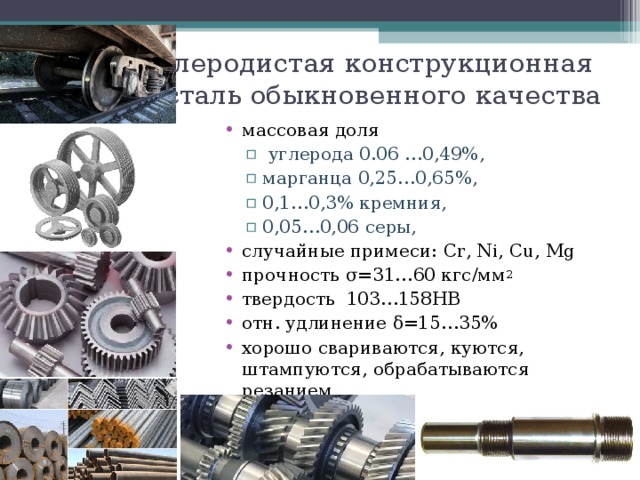

Углеродистая конструкционная сталь обыкновенного качества

• массовая доля

• углерода 0.06 …0,49%, марганца 0,25…0,65%, 0,1…0,3% кремния, 0,05…0,06 серы,
• углерода 0.06 …0,49%,
• марганца 0,25…0,65%,
• 0,1…0,3% кремния,
• 0,05…0,06 серы,

• случайные примеси: Cr , Ni , Cu , Mg
• прочность σ=31…60 кгс/мм 2
• твердость 103…158НВ
• отн. удлинение δ=15…35%
• хорошо c вариваются, куются, штампуются, обрабатываются резанием

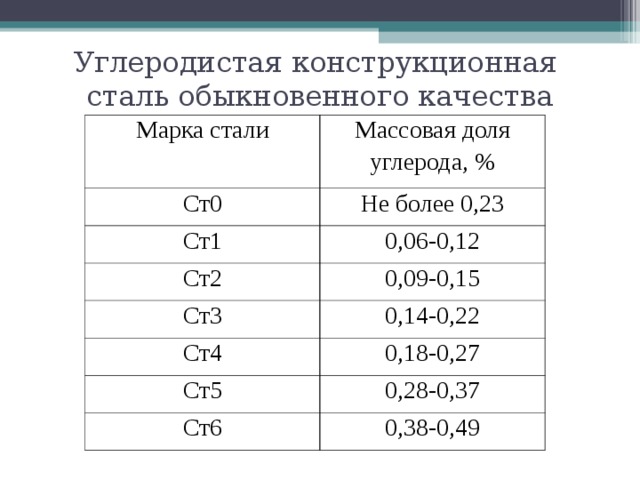

Углеродистая конструкционная сталь обыкновенного качества

Марка стали

Массовая доля углерода, %

Ст0

Не более 0,23

Ст1

0,06-0,12

Ст2

0,09-0,15

Ст3

0,14-0,22

Ст4

0,18-0,27

Ст5

0,28-0,37

Ст6

0,38-0,49

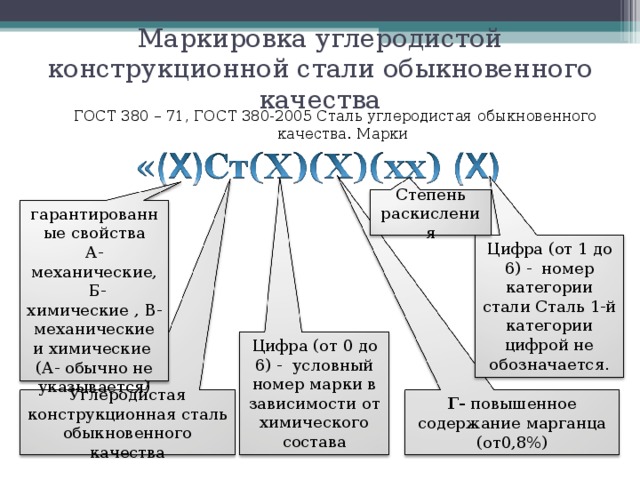

Маркировка углеродистой конструкционной стали обыкновенного качества

ГОСТ 380 – 71, ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки

Степень раскисления

гарантированные свойства

А- механические,

Б- химические , В- механические и химические

(А- обычно не указывается)

Цифра (от 1 до 6) - номер категории стали Сталь 1-й категории цифрой не обозначается.

Цифра (от 0 до 6) - условный номер марки в зависимости от химического состава

Углеродистая конструкционная сталь обыкновенного качества

Г- повышенное содержание марганца (от0,8%)

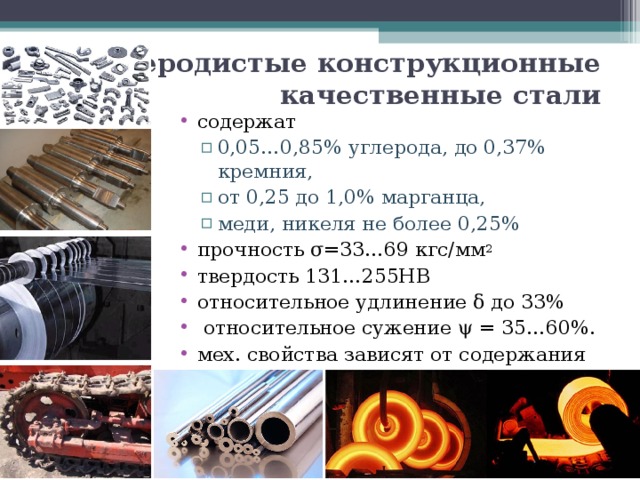

Углеродистые конструкционные качественные стали

• содержат

• 0,05…0,85% углерода, до 0,37% кремния, от 0,25 до 1,0% марганца, меди, никеля не более 0,25%
• 0,05…0,85% углерода, до 0,37% кремния,
• от 0,25 до 1,0% марганца,
• меди, никеля не более 0,25%

• прочность σ=33…69 кгс/мм 2
• твердость 131…255НВ
• относительное удлинение δ до 33%
• относительное сужение ψ = 35…60%.
• мех. свойства зависят от содержания углерода.

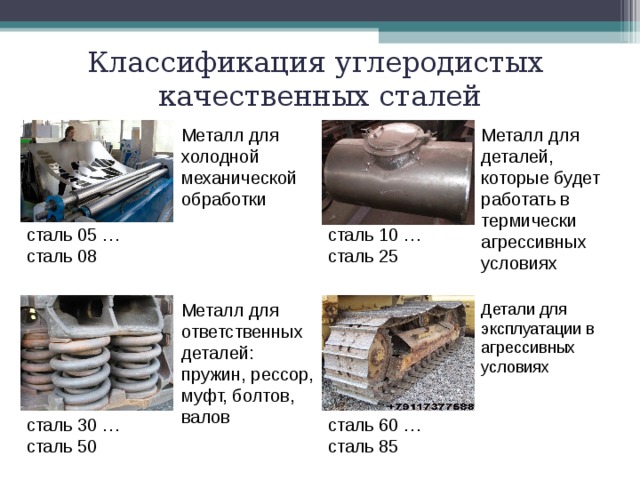

Классификация углеродистых качественных сталей

Металл для холодной механической обработки

Металл для деталей, которые будет работать в термически агрессивных условиях

сталь 05 …

сталь 08

сталь 10 …

сталь 25

Детали для эксплуатации в агрессивных условиях

Металл для ответственных деталей: пружин, рессор, муфт, болтов, валов

сталь 30 …

сталь 50

сталь 60 …

сталь 85

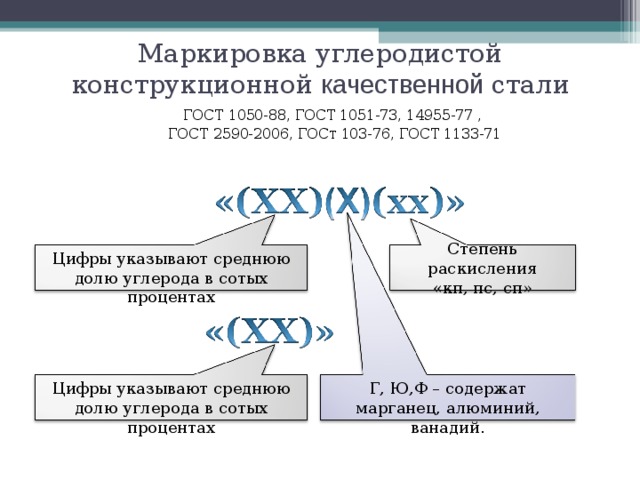

Маркировка углеродистой конструкционной качественной стали

ГОСТ 1050-88, ГОСТ 1051-73, 14955-77 ,

ГОСТ 2590-2006, ГОСт 103-76, ГОСТ 1133-71

Степень раскисления

«кп, пс, сп»

Цифры указывают среднюю долю углерода в сотых процентах

Цифры указывают среднюю долю углерода в сотых процентах

Г, Ю,Ф – содержат марганец, алюминий, ванадий.

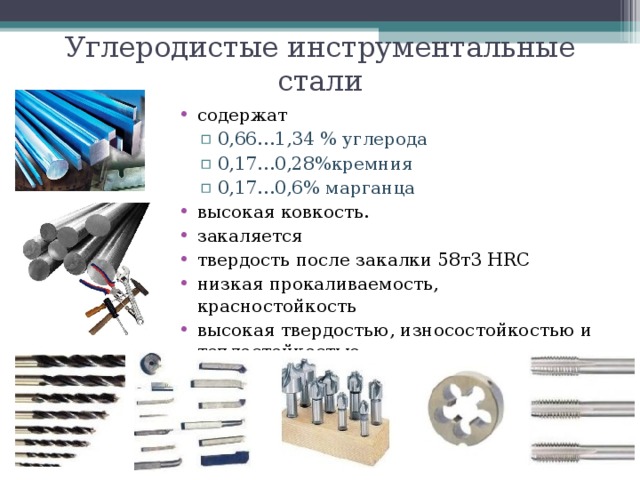

Углеродистые инструментальные стали

• содержат

• 0,66…1,34 % углерода 0,17…0,28%кремния 0,17…0,6% марганца
• 0,66…1,34 % углерода
• 0,17…0,28%кремния
• 0,17…0,6% марганца

• высокая ковкость.
• закаляется
• твердость после закалки 58т3 HRC
• низкая прокаливаемость, красностойкость
• высокая твердостью, износостойкостью и теплостойкостью

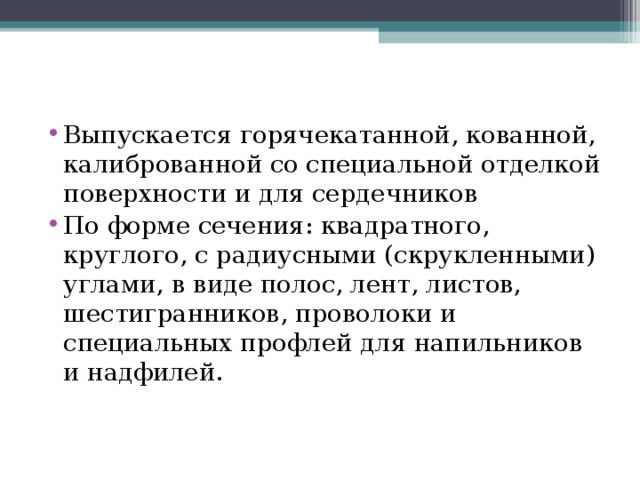

• Выпускается горячекатанной, кованной, калиброванной со специальной отделкой поверхности и для сердечников
• По форме сечения: квадратного, круглого, с радиусными (скрукленными) углами, в виде полос, лент, листов, шестигранников, проволоки и специальных профлей для напильников и надфилей.

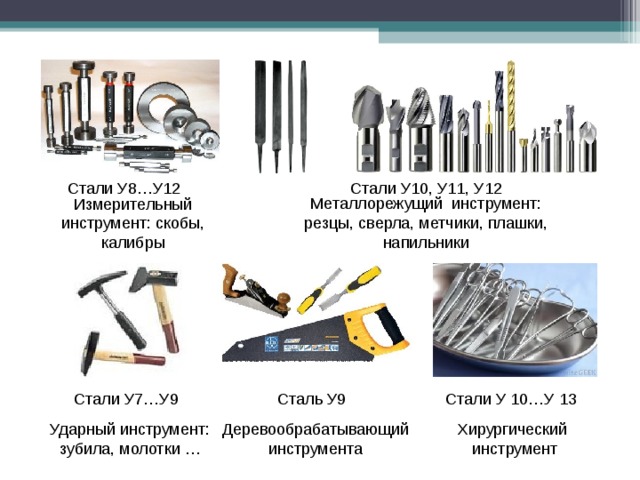

Стали У8…У12

Стали У10, У11, У12

Металлорежущий инструмент: резцы, сверла, метчики, плашки, напильники

Измерительный инструмент: скобы, калибры

Стали У7…У9

Сталь У9

Стали У 10…У 13

Ударный инструмент: зубила, молотки …

Деревообрабатывающий инструмента

Хирургический инструмент

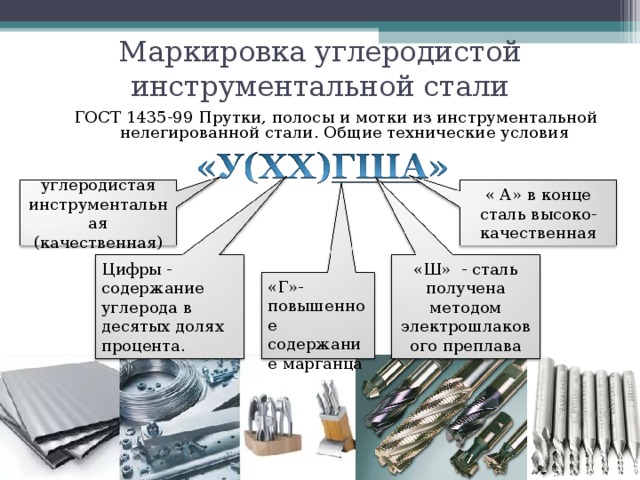

Маркировка углеродистой инструментальной стали

ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия

углеродистая инструментальная (качественная)

« А» в конце

сталь высоко- качественная

«Ш» - сталь получена методом электрошлакового преплава

Цифры - содержание углерода в десятых долях процента.

«Г»- повышенное содержание марганца
