УиКТП группа 641 06.04.2020

Лекция 4.6 «Учет выполненных каменных работ»

Объемы каменной кладки подсчитывают для каждого вида кладки с учетом сложности кладки, проемности и толщины стены в соответствии с делением, принятым в нормативных документах. Единицей измерения объема каменной кладки является объем готовой каменной конструкции.

Объем кладки подсчитывают за вычетом проемов. В первую очередь определяют объем более толстых стен, затем – более тонких. При подсчете объемов кладки замкнутых контуров при одинаковой толщине стен длину стены принимают по осям центральной привязки. При различной толщине стен длину более толстой стены принимают по ее наружным граням, более тонкой стены – до ее примыкания к толстой.

В общем случае объем кладки стен (м³) подсчитывают по формулам:

– для замкнутых контуров с одинаковой толщиной стен:

V = [2*(A +B)*h – F_п ]*b  (1)

– для отдельных стен:

V = [(A ± b₁)*h – F_п ]*b, (2)

где A, B – размеры в осях, ограничивающих кладку, м;

h – высота кладки (яруса, этажа, всего здания), м;

F_п – площадь проемов, имеющихся в данной стене, м²;

b – толщина стены, м;

b₁ – толщина стены, к которой примыкает рассматриваемая стена, м (знак “+” принимают в том случае, когда рассматривают более толстую стену из двух примыкающих, знак “–“ – более тонкую стену).

Если рассматриваемая стена примыкает к стенам различной толщины, то толщина определится как полусумма толщины стен (b₁=(b₂+b₃)/2), к которым она примыкает. При подсчете объемов каменной кладки элементы из других материалов, входящих в конструкцию кладки (железобетонные и металлические колонны, перемычки и т. п.), исключают.

В зависимости от вида механизма, с помощью которого подается материал, в нормативах приняты единицы измерения: тонна или тыс. шт. для кирпича и тонна и кубический метр – для раствора. Объемы подачи кирпича и раствора подсчитывают путем умножения норм расхода этих материалов на заданный объем кладки.

Пример расчета

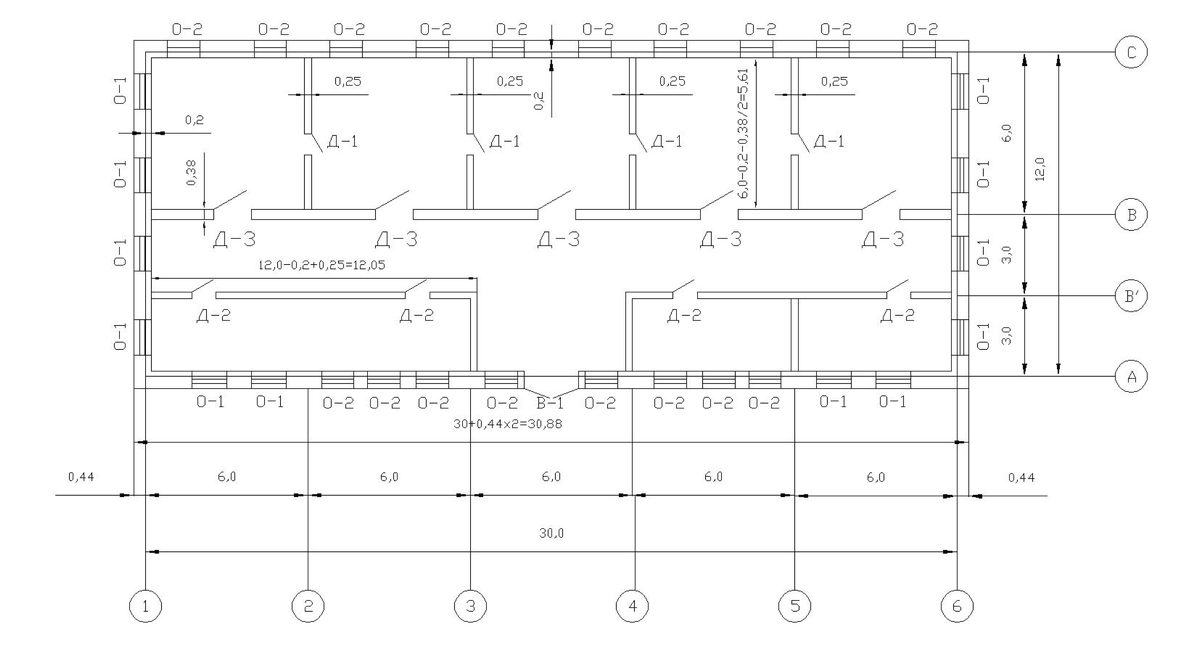

Здание административного назначения высотой в три этажа возводится из стандартного керамического кирпича. Длина здания в осях 1-6 составляет 30 метров, ширина здания в осях А-С  - 12 метров. Высота этажа – 3 метра.

Наружные несущие стены по осям 1,6, А и С имеют толщину 640 мм. Обратите внимание на строительную привязку. На плане указана стандартная привязка со смещением относительно центра. Так для стен толщиной 640 мм (в 2,5 кирпича) производится привязка внутренней грани стены к оси на расстояние 200 мм, а наружной грани стены к оси на расстояние 440 мм.

Внутренняя несущая стена толщиной 380 мм располагается по оси В. Она имеет центральную привязку, т.е. геометрическая ось стены совпадает с координационной осью.

Остальные стены на объекте – ненесущие, т.е. это перегородки толщиной 250 мм.

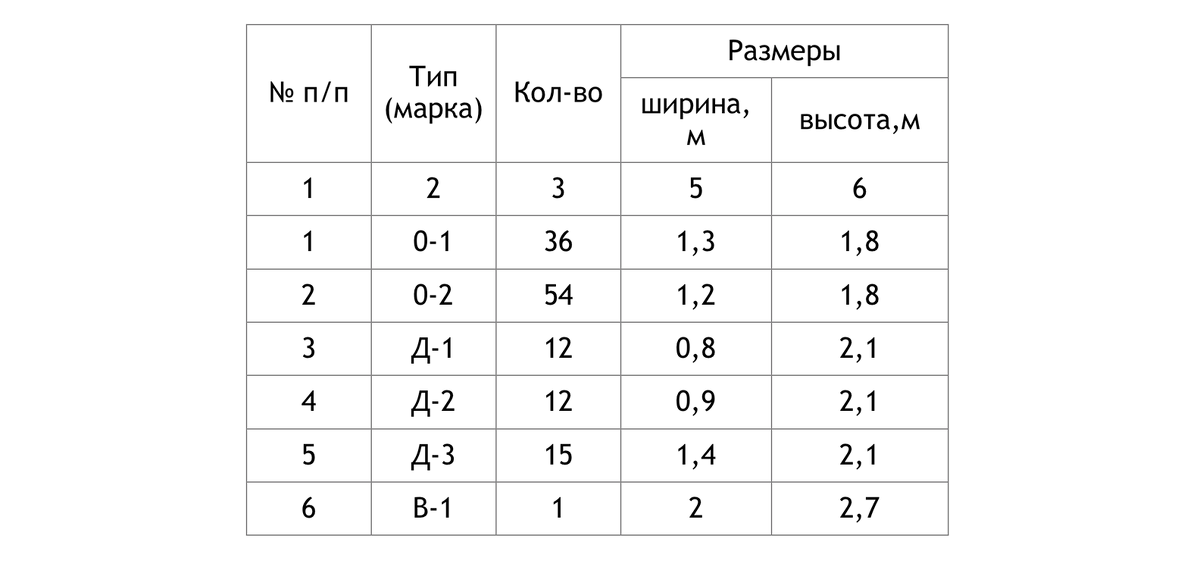

На всех фасадах здания имеются оконные проемы, в которые установлены окна 2 типоразмеров. Сообщение между внутренними помещениями осуществляется через двери трех видов: Д-1, Д-2 и Д-3. Номенклатура, количество и размер оконных и дверных заполнений даны в ведомости проемов.

Как видите, под номером шесть ведомости фигурирует еще одна дверь В-1 размером 2х2,7 м. Это входная дверь и расположена только на первом этаже. Логично, что на втором и третьем этажах здания такой двери нет. В остальном они идентичны, а поэтому могут считаться типовыми.

1. Рассчитаем объем каменной кладки наружных стен на все здание толщиной 640мм=0,64м по формуле для замкнутых контуров с одинаковой толщиной стен (формула 1):

V = [2*(A +B)*h – F_п ]*b = [2*(30 +12)*9 – 206,28]*0,64 = 351,82м³.

из задания следует, что А=30м; В=12м; h=3м*3этажа=9м; F_п =206,28м²; b=0,64м.

F_п – площадь проемов, имеющихся в данной стене

В наружной стене есть следующие проемы:

- В-1 (входная дверь) с размерами 2х2,7м в количестве 1шт:

S_вхд=2*2,7=5,4*1шт=5,4м².

- оконный проем О-1 с размерами 1,3х1,8м в количестве 36шт:

S_О-1=1,3*1,8=2,34*36шт=84,24м².

- оконный проем О-2 с размерами 1,2х1,8м в количестве 54шт:

S_О-2=1,2*1,8=2,16*54шт=116,64м².

F_п = S_вхд+ S_О-1+ S_О-2=5,4+84,24+116,64=206,28м².

1. Определим количество кирпичей для кладки наружных стен на все здание толщиной 640мм если известно, что размеры кирпича 250х125х65мм и в 1м³ без учёта толщины швов содержится 513 кирпича.

n=V*513шт=351,82м³*513шт=180483,66≈180484шт для возведения наружных стен здания.
