УиКТП группа 641 07.04.2020

Практическая работа 4.3 «Заполнение журнала учета и акта приемки выполненных каменных работ»

Задание:

1. Рассчитать объем каменной кладки внутренней стены на все здание, (м³);

2. Заполнить таблицу акта приемки выполненных каменных работ (Форма КС-2).

Ход работы

1. Рассчитать объем каменной кладки внутренней стены по оси «В» на все здание толщиной 380мм=0,38м по формуле для отдельных стен (формула 2 - лекции «Учет выполненных каменных работ»):

V = [A*h – F_п ]*b,

где A – длина кладки (длина здания минус привязка к осям 1 и 6), м;

h – высота кладки (всего здания), м;

F_п – площадь проемов, имеющихся в данной стене (проем Д-3), м²;

b – толщина стены, м.

Исходные данные:

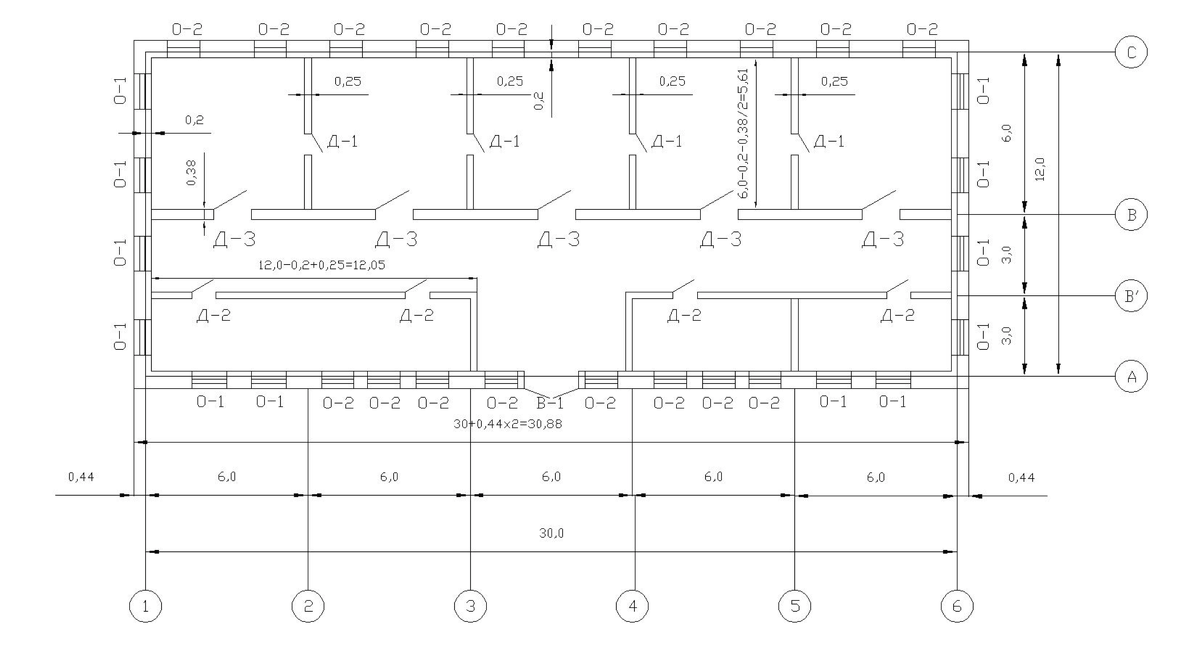

Здание административного назначения высотой в три этажа возводится из стандартного керамического кирпича. Длина здания в осях 1-6 составляет 30 метров, ширина здания в осях А-С  - 12 метров. Высота этажа – 3 метра.

Наружные несущие стены по осям 1,6, А и С имеют толщину 640 мм. Привязка внутренней грани стены к оси - 200 мм.

Внутренняя несущая стена толщиной 380 мм располагается по оси В. Остальные стены на объекте – ненесущие, т.е. это перегородки толщиной 250 мм.

Сообщение между внутренними помещениями осуществляется через двери трех видов: Д-1, Д-2 и Д-3. Для расчета необходимы размеры только проема Д-3 (1,4х2,1м), количество – 15шт.

1. Заполнить таблицу акта приемки выполненных каменных работ внутренней стены (Форма КС-2) согласно нормативному документу «ФЕР 81-02-08-2001 Сборник 8. Конструкции из кирпича и блоков» - ссылка на документ: https://www.smetdlysmet.ru/fer/ФЕР-08.pdf, где указаны номер единичной расценки (ФЕР 08-02-001-07 Кладка стен кирпичных внутренних: при высоте этажа до 4 м), единицы измерения (измеритель), цена за единицу (прямые затраты, руб):
