Уклон и конусность

Уклон и конусность. Коробовые кривые

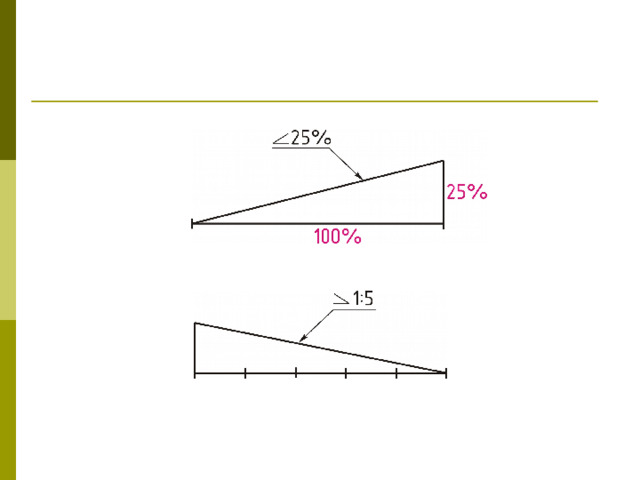

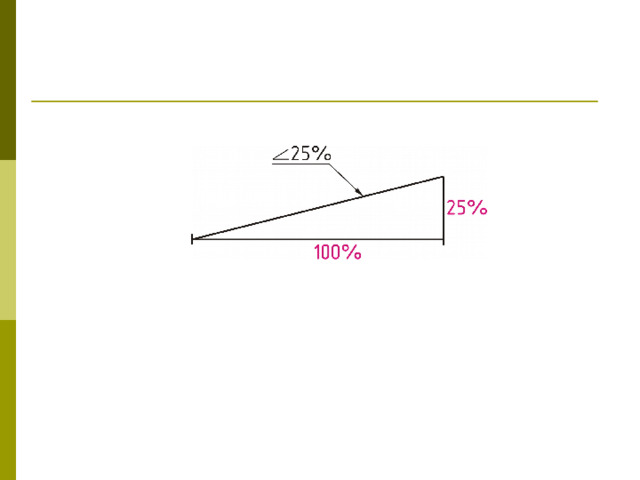

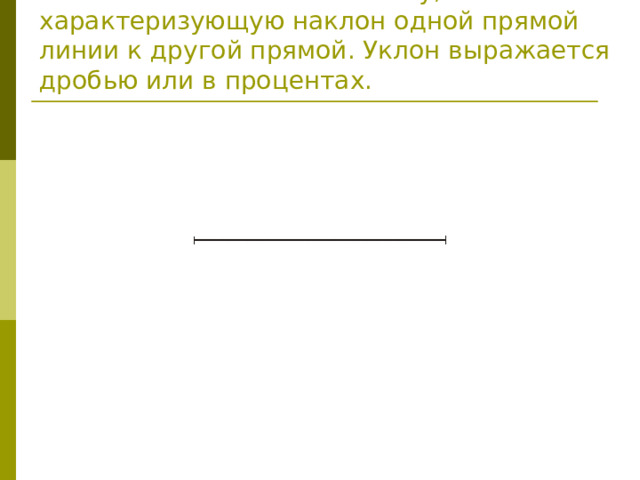

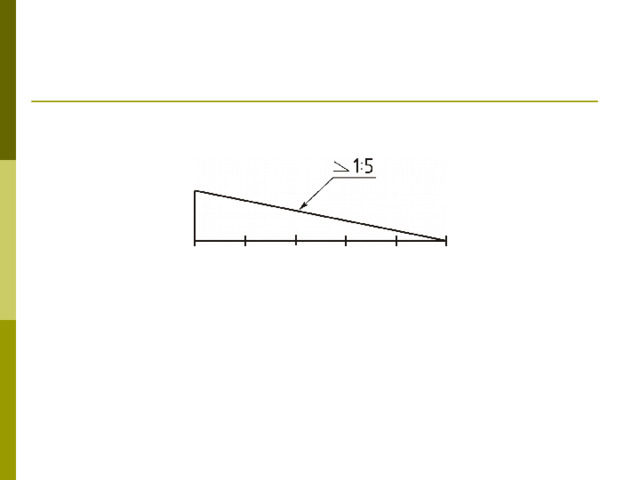

Уклоном называют величину, характеризующую наклон одной прямой линии к другой прямой. Уклон выражается дробью или в процентах.

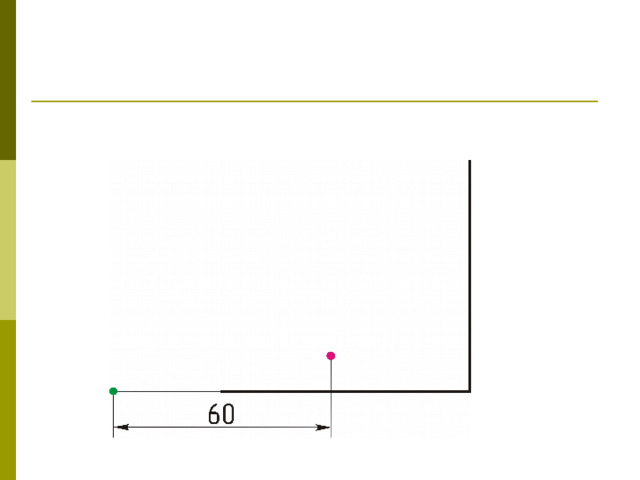

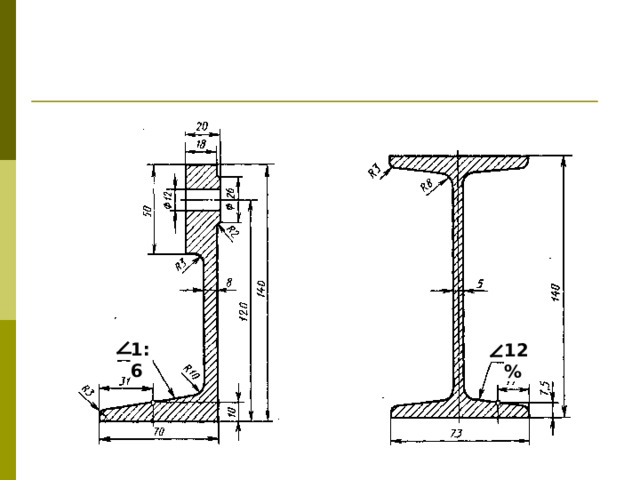

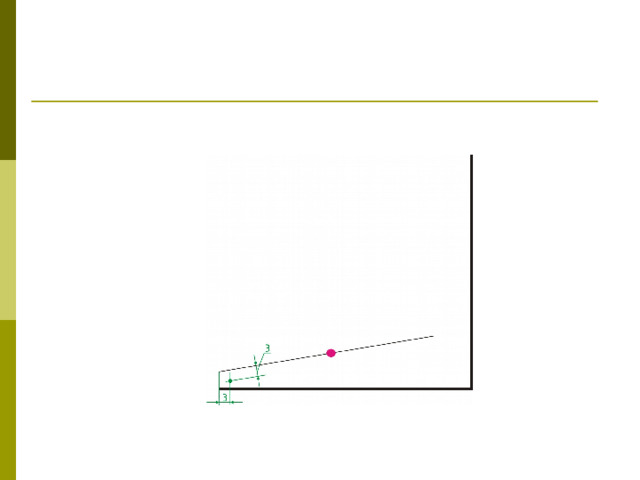

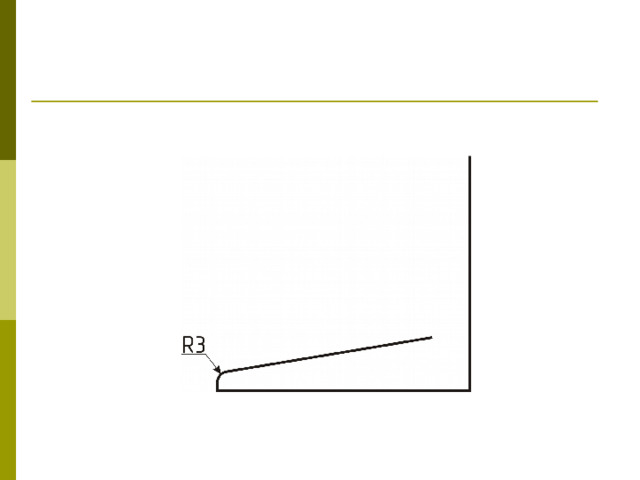

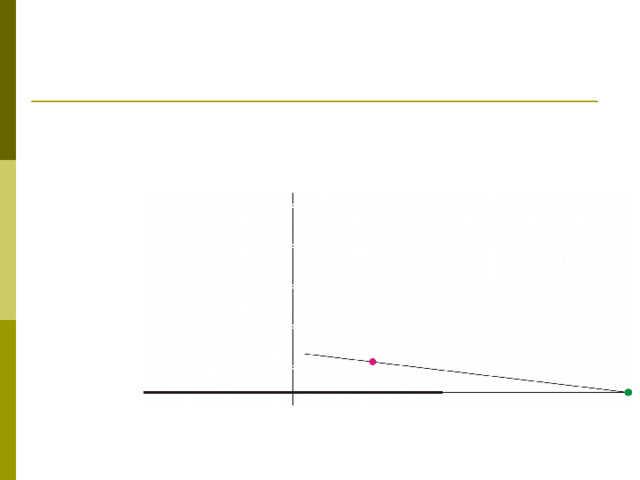

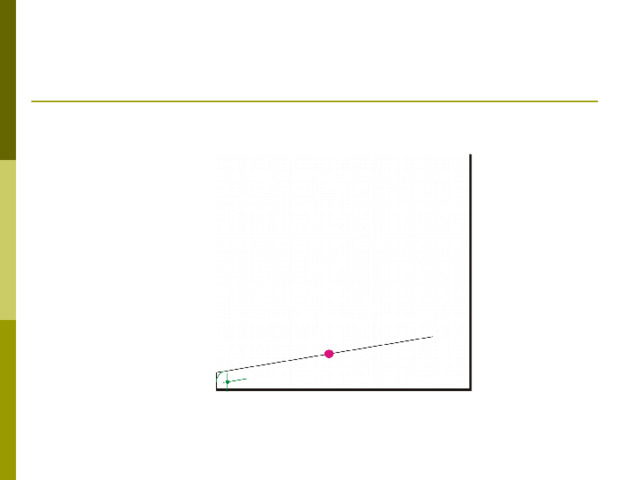

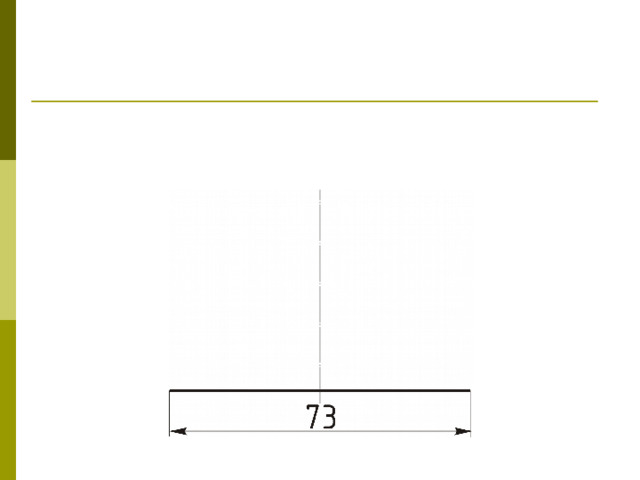

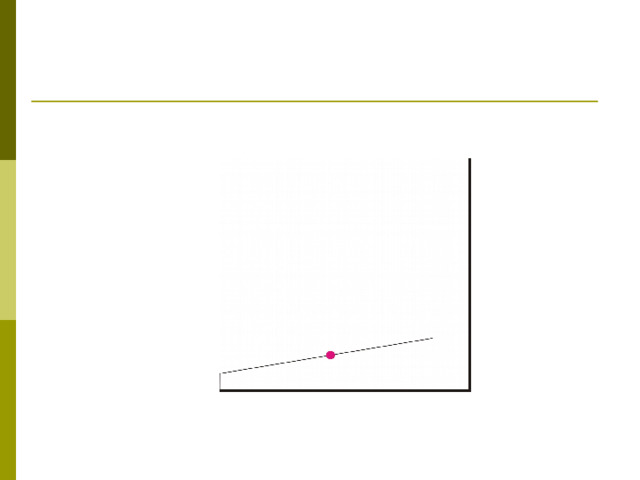

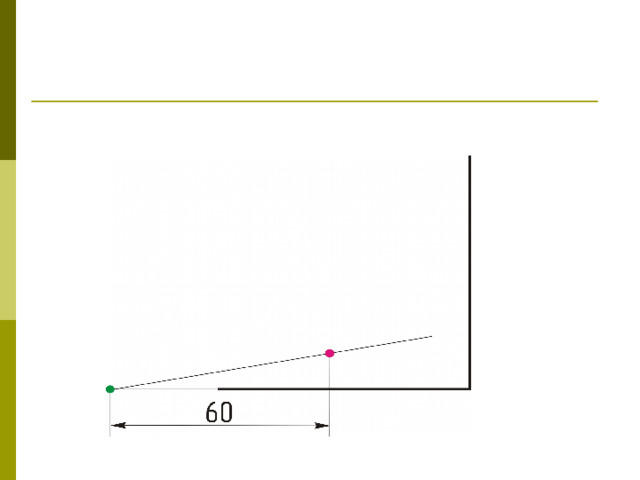

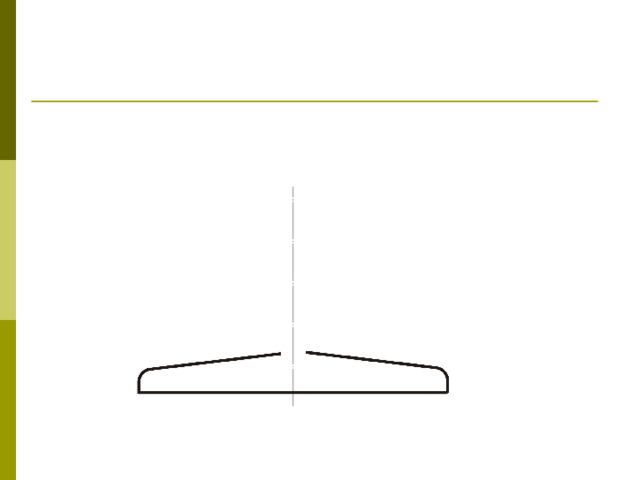

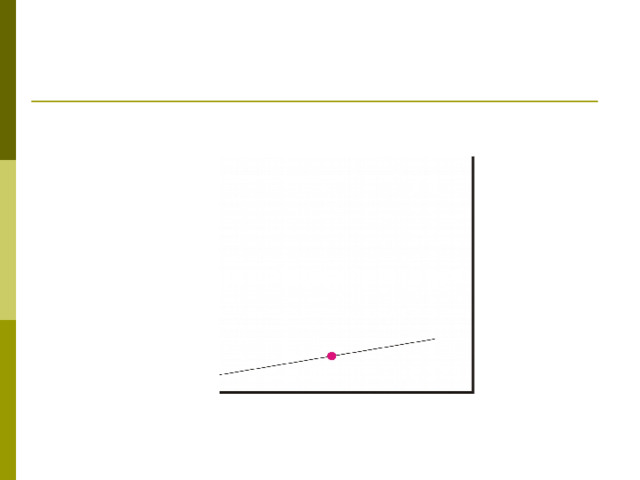

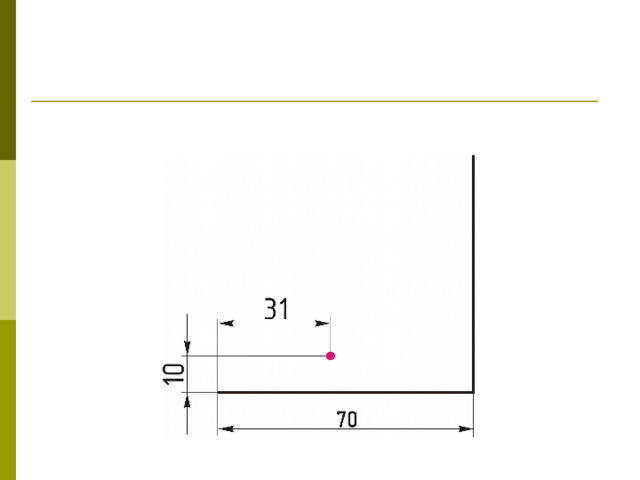

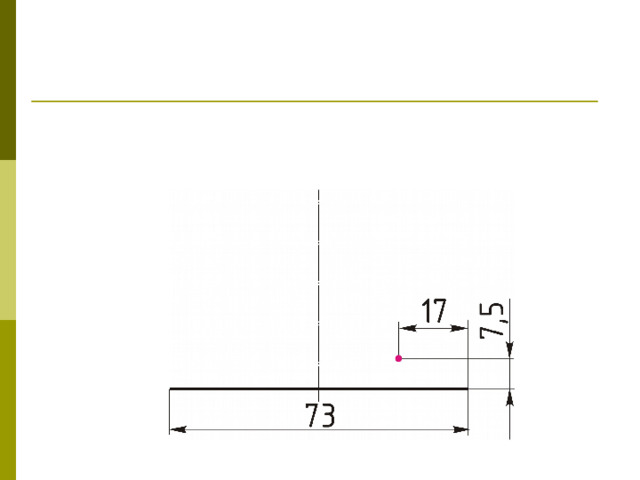

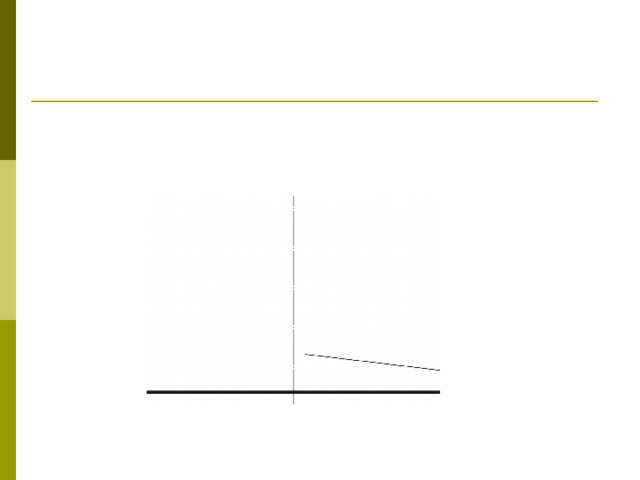

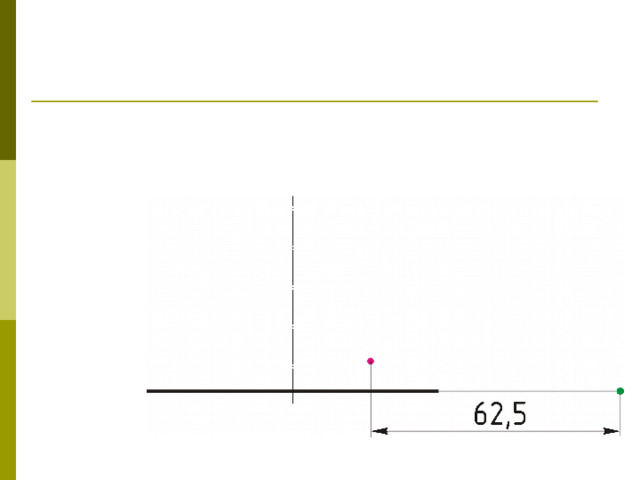

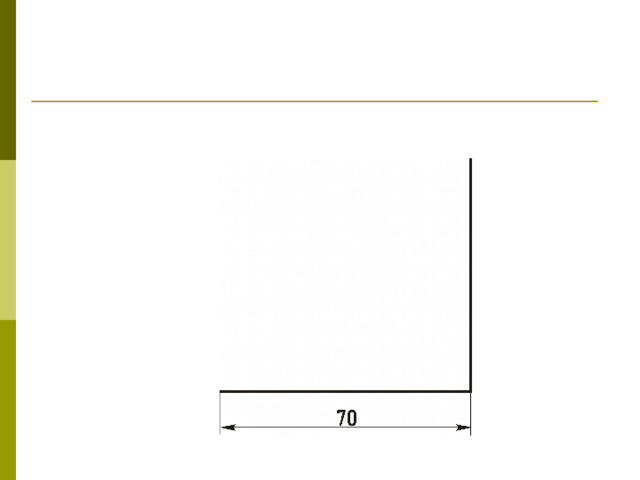

Практическая работа № 1 - Изображение контура детали с построением уклонов

1 :6

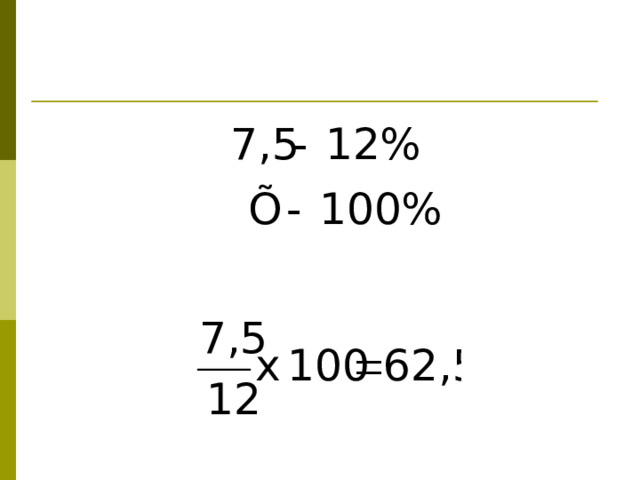

12%

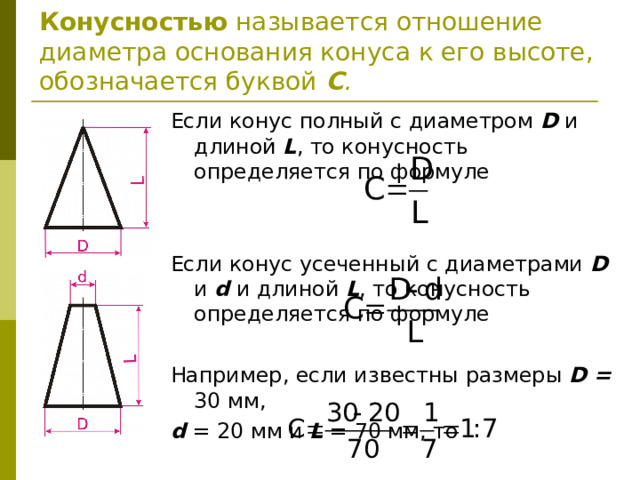

Конусностью называется отношение диаметра основания конуса к его высоте, обозначается буквой С .

Если конус полный с диаметром D и длиной L , то конусность определяется по формуле

Если конус усеченный с диаметрами D и d и длиной L , то конусность определяется по формуле

Например, если известны размеры D = 30 мм,

d = 20 мм и L = 70 мм, то

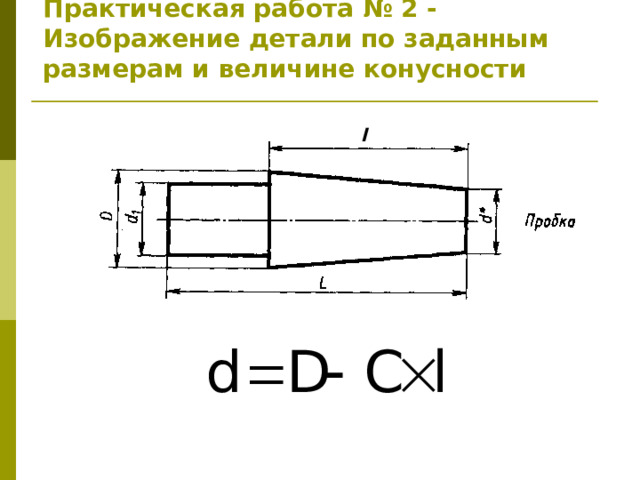

Практическая работа № 2 - Изображение детали по заданным размерам и величине конусности

l

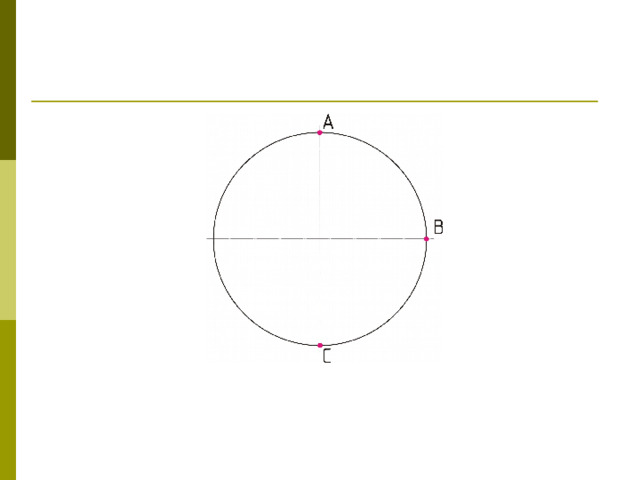

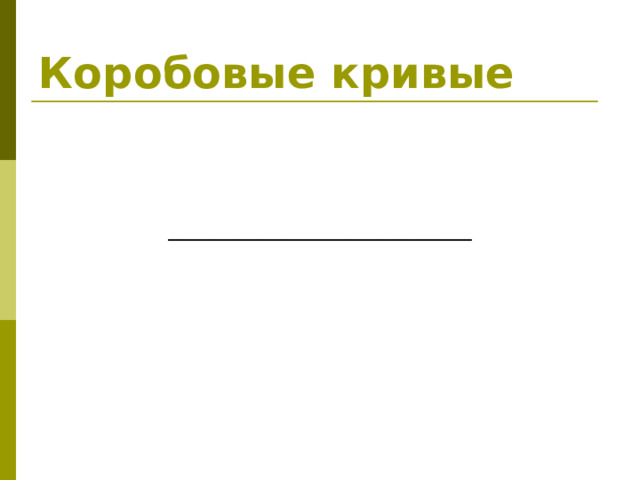

Коробовые кривые

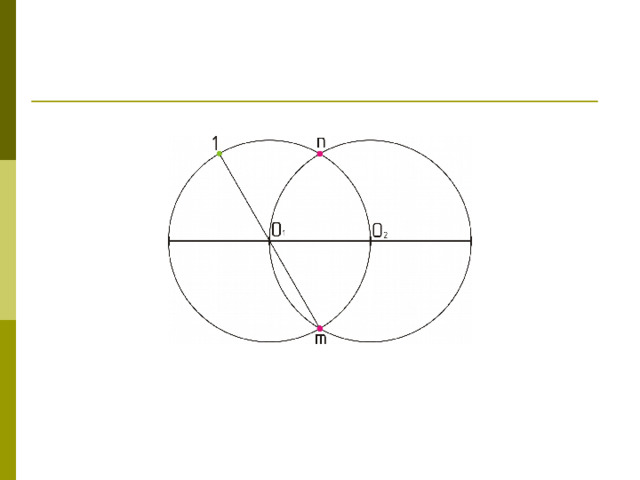

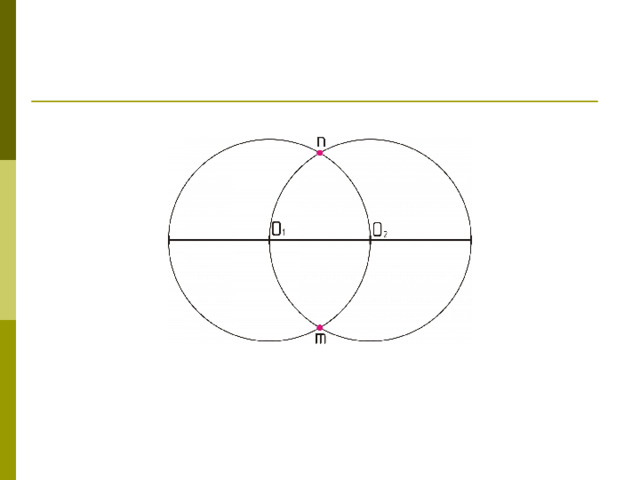

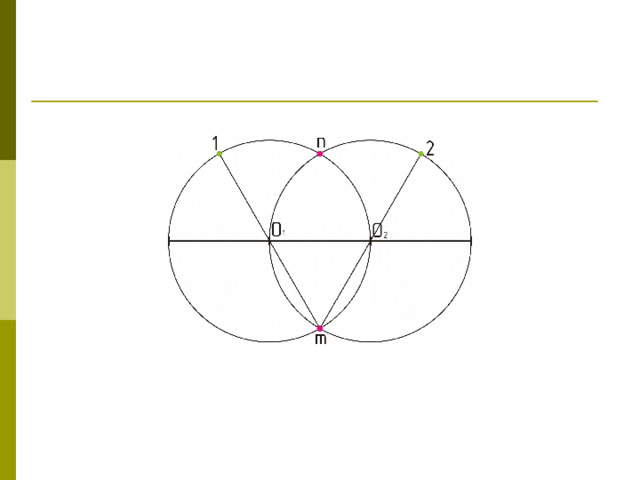

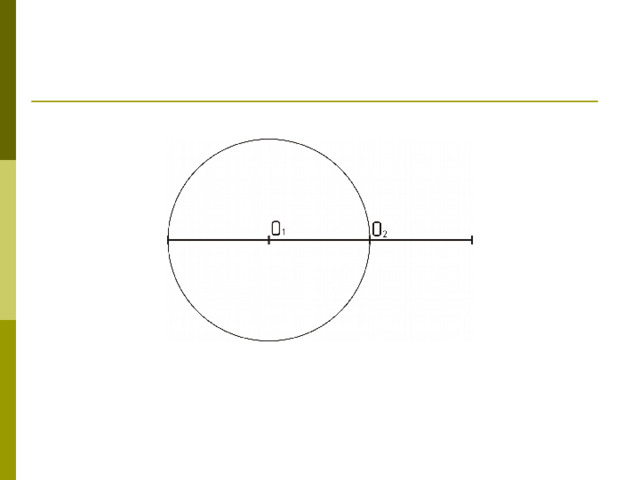

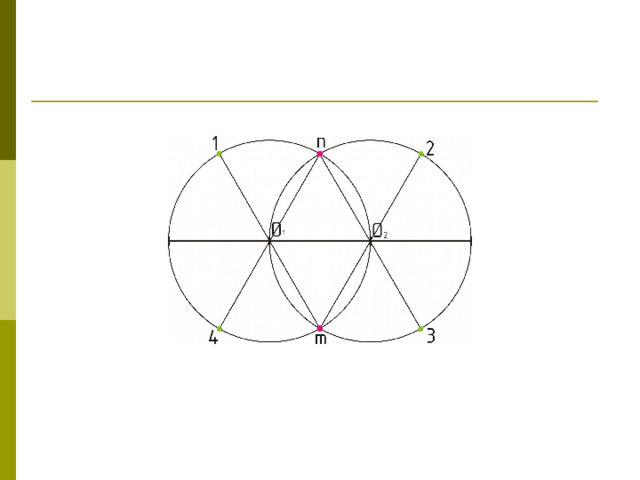

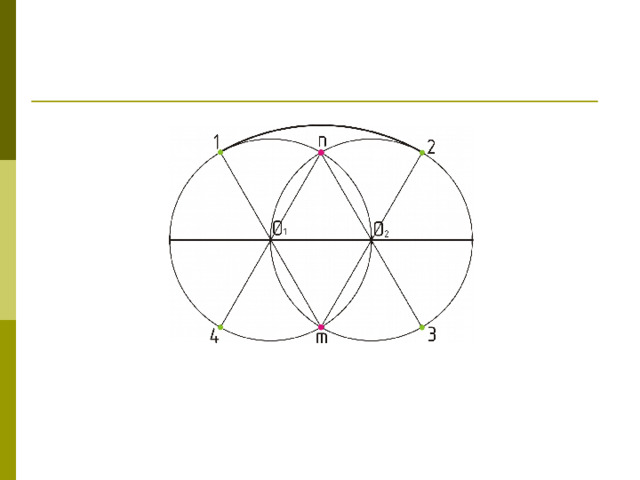

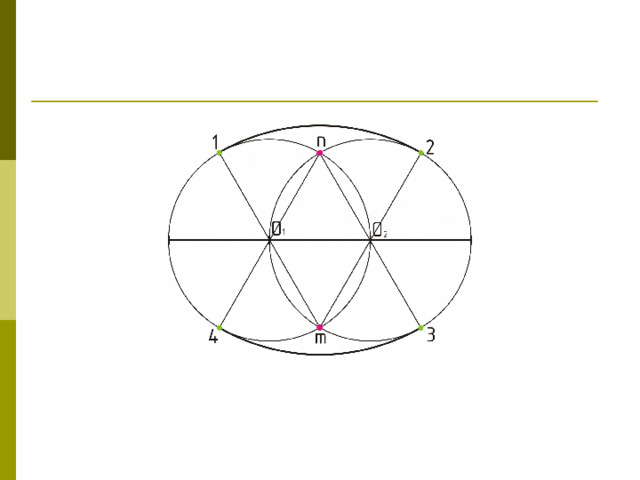

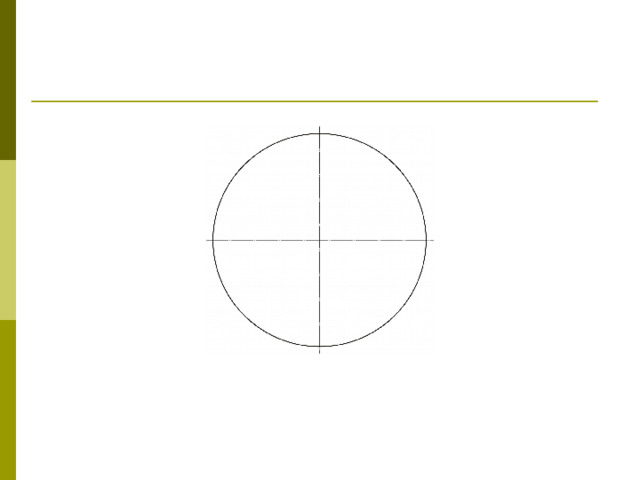

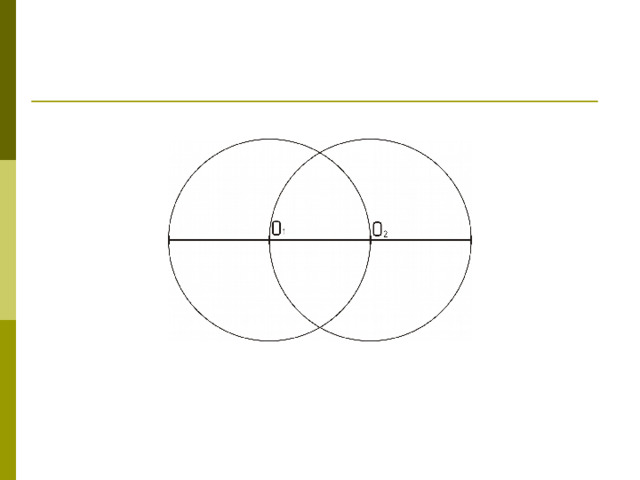

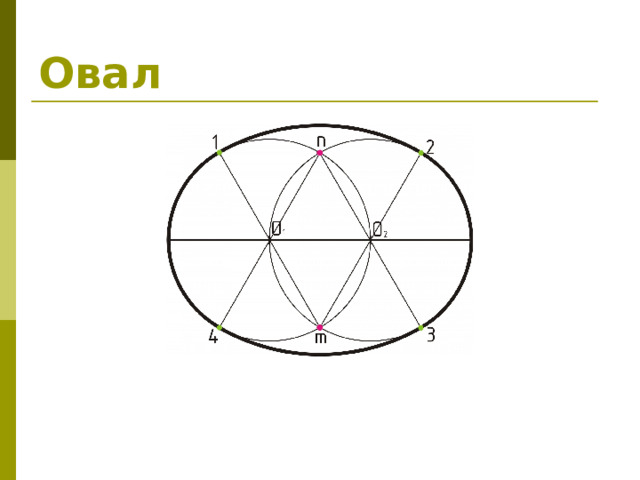

Овал

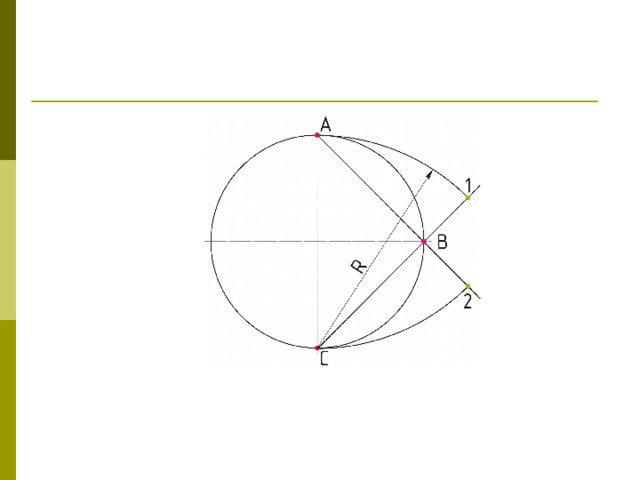

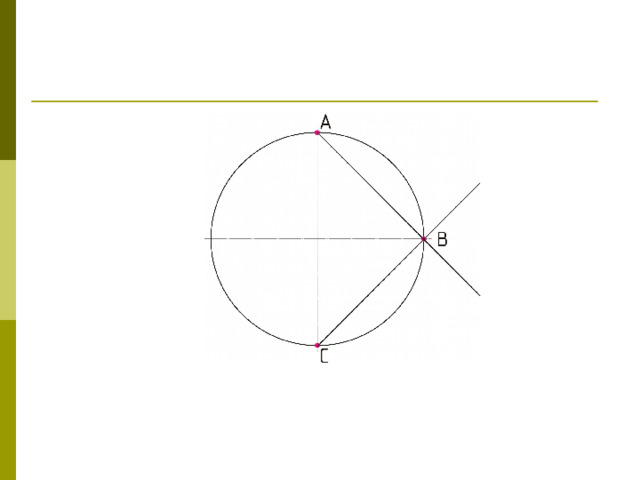

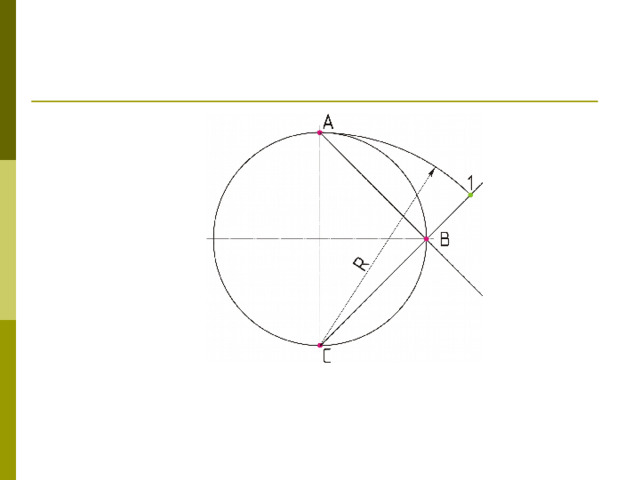

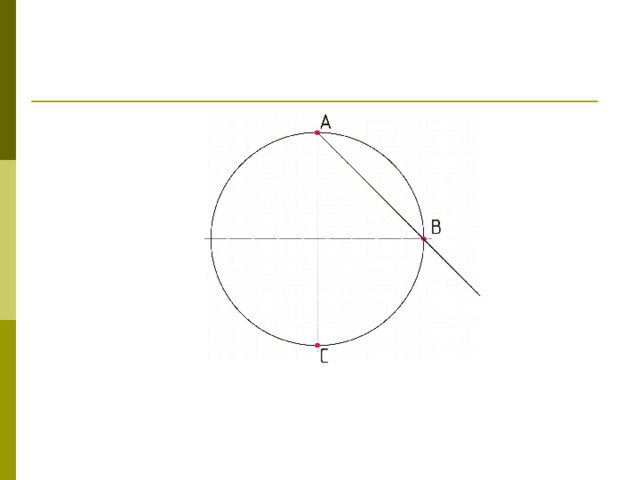

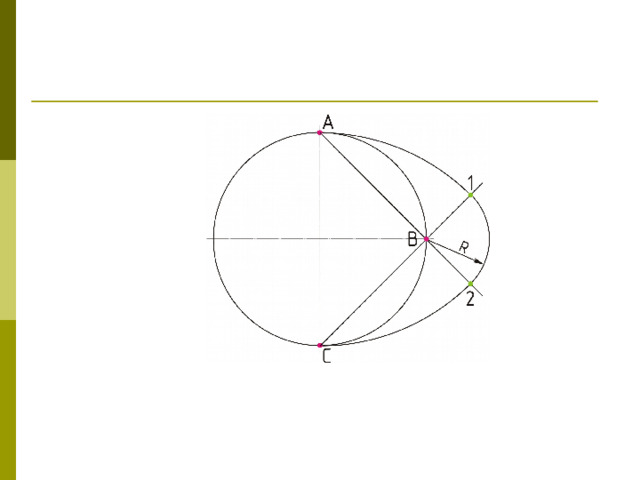

Овоид
