Презентация к уроку "Универсальные приспособления для сборки и сварки"

Тема урока:

Универсальные приспособления для сборки и сварки

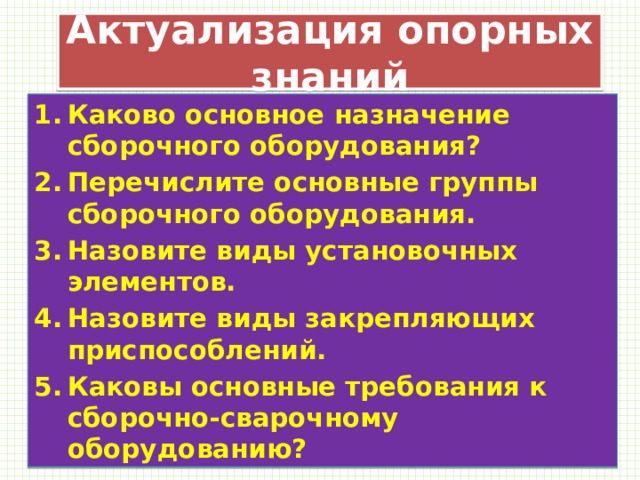

Актуализация опорных знаний

• Каково основное назначение сборочного оборудования?
• Перечислите основные группы сборочного оборудования.
• Назовите виды установочных элементов.
• Назовите виды закрепляющих приспособлений.
• Каковы основные требования к сборочно-сварочному оборудованию?

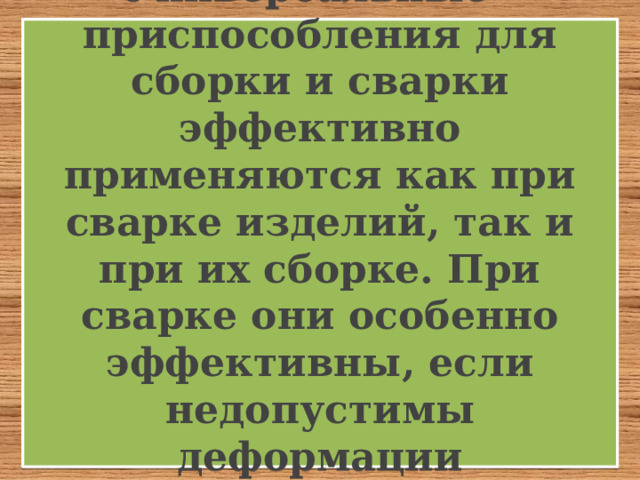

Универсальные приспособления для сборки и сварки эффективно применяются как при сварке изделий, так и при их сборке. При сварке они особенно эффективны, если недопустимы деформации свариваемого изделия.

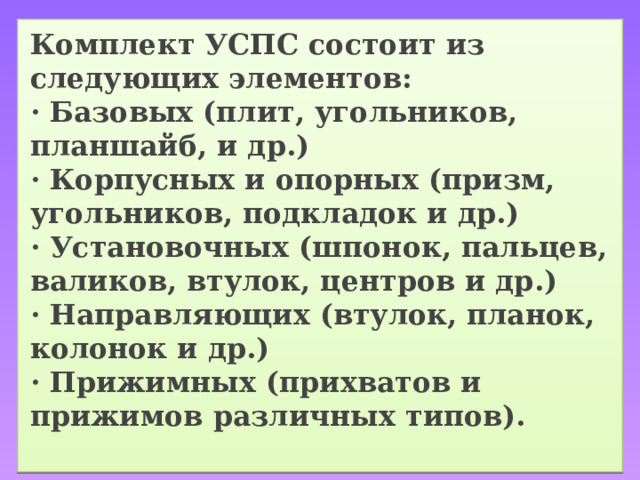

Комплект УСПС состоит из следующих элементов: · Базовых (плит, угольников, планшайб, и др.) · Корпусных и опорных (призм, угольников, подкладок и др.) · Установочных (шпонок, пальцев, валиков, втулок, центров и др.) · Направляющих (втулок, планок, колонок и др.) · Прижимных (прихватов и прижимов различных типов).

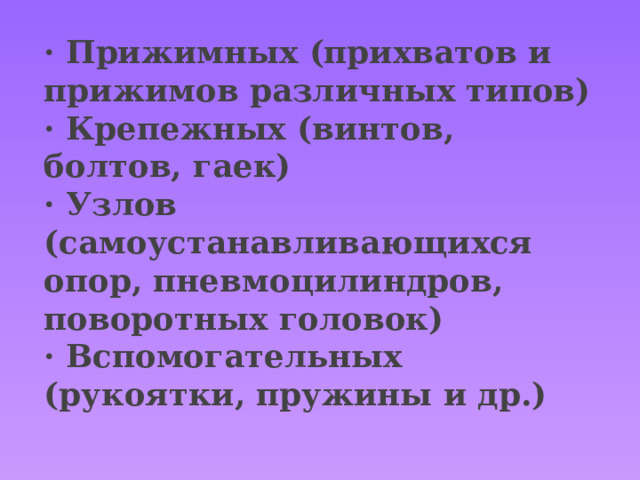

· Прижимных (прихватов и прижимов различных типов) · Крепежных (винтов, болтов, гаек) · Узлов (самоустанавливающихся опор, пневмоцилиндров, поворотных головок) · Вспомогательных (рукоятки, пружины и др.)

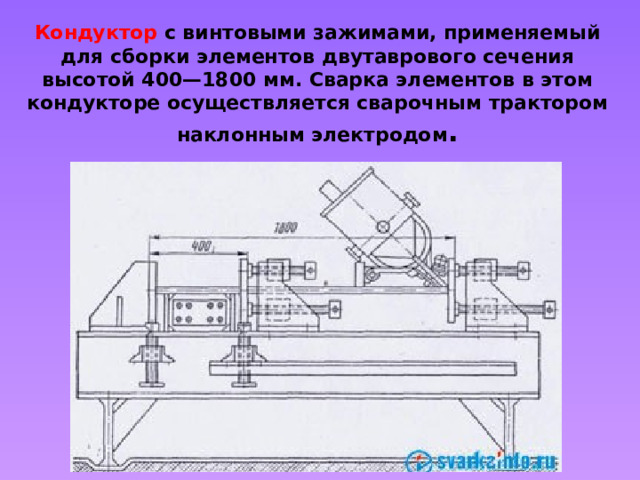

Кондуктор с винтовыми зажимами, применяемый для сборки элементов двутаврового сечения высотой 400—1800 мм. Сварка элементов в этом кондукторе осуществляется сварочным трактором наклонным электродом .

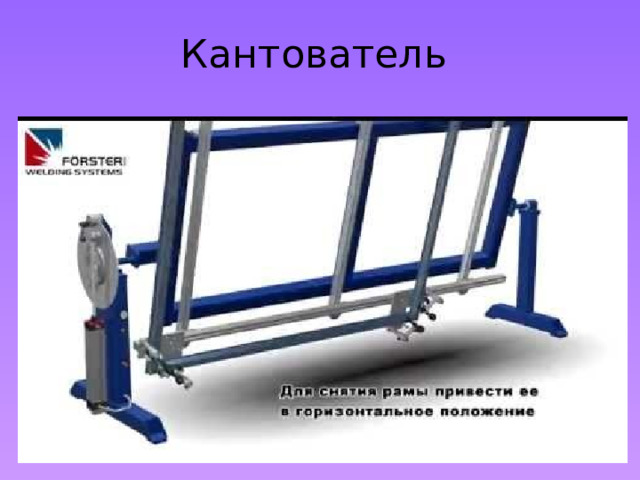

Кантователь

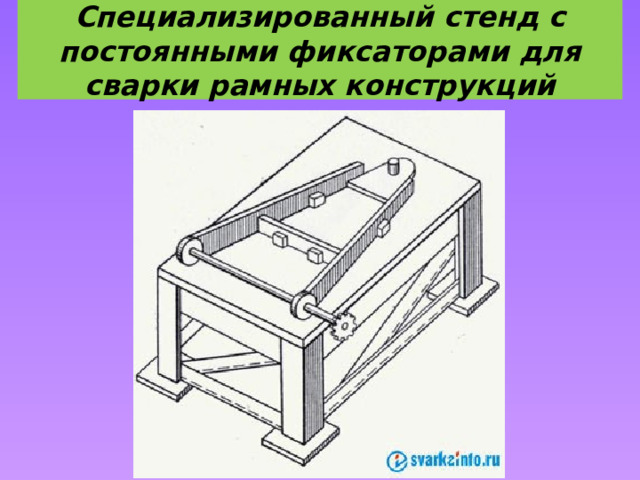

Специализированный стенд с постоянными фиксаторами для сварки рамных конструкций

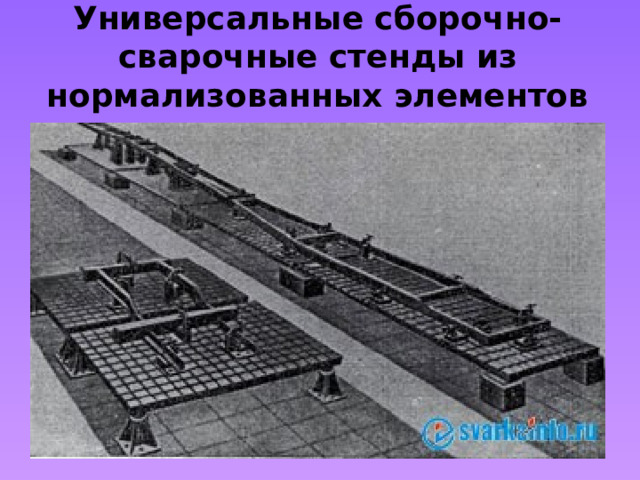

Универсальные сборочно-сварочные стенды из нормализованных элементов

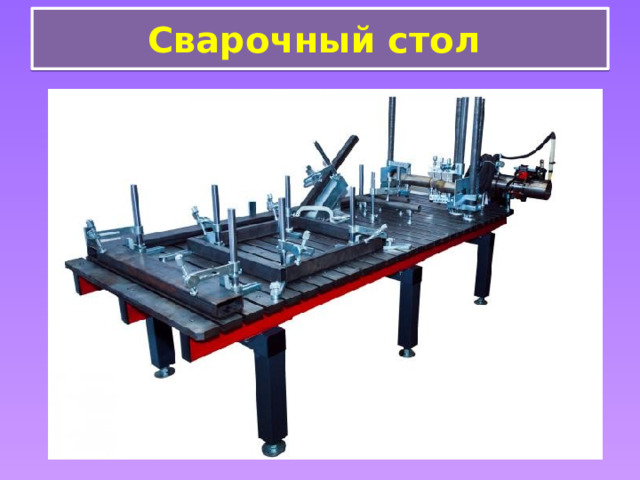

Сварочный стол
