Универсальные средства измерения линейных размеров. Микрометры

Категория: Прочее

Нажмите, чтобы узнать подробности

В презентации рассмотрены устройство, принцип работы, разновидности микрометров, вопросы правильного чтения размеров с помощью данного средства измерений линейных размеров, даны задания по данной теме.

Просмотр содержимого документа
«Универсальные средства измерения линейных размеров. Микрометры»

МИКРОМЕТРЫ

МИКРОМЕТРЫ

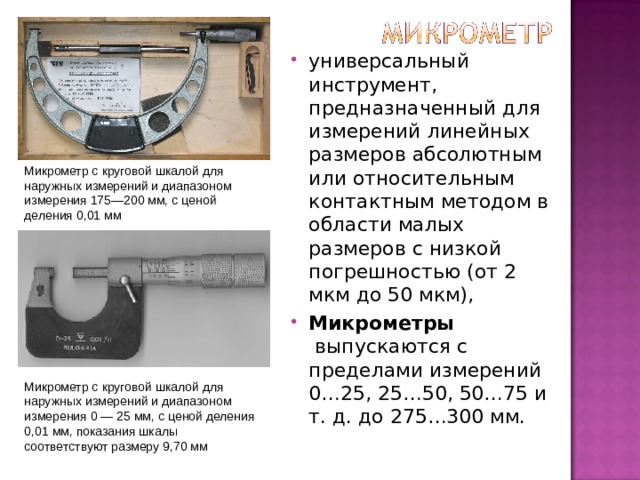

универсальный инструмент, предназначенный для измерений линейных размеров абсолютным или относительным контактным методом в области малых размеров с низкой погрешностью (от 2 мкм до 50 мкм), Микрометры  выпускаются с пределами измерений 0…25, 25…50, 50…75 и т. д. до 275…300 мм. Микрометр с круговой шкалой для наружных измерений и диапазоном измерения 175—200 мм, с ценой деления 0,01 мм Микрометр с круговой шкалой для наружных измерений и диапазоном измерения 0 — 25 мм, с ценой деления 0,01 мм, показания шкалы соответствуют размеру 9,70 мм
  • универсальный инструмент, предназначенный для измерений линейных размеров абсолютным или относительным контактным методом в области малых размеров с низкой погрешностью (от 2 мкм до 50 мкм),
  • Микрометры  выпускаются с пределами измерений 0…25, 25…50, 50…75 и т. д. до 275…300 мм.

Микрометр с круговой шкалой для наружных измерений и диапазоном измерения 175—200 мм, с ценой деления 0,01 мм

Микрометр с круговой шкалой для наружных измерений и диапазоном измерения 0 — 25 мм, с ценой деления 0,01 мм, показания шкалы соответствуют размеру 9,70 мм

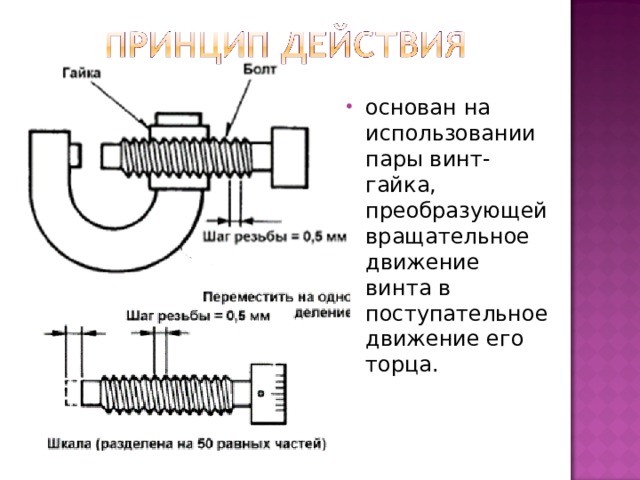

основан на использовании пары винт- гайка, преобразующей вращательное движение винта в поступательное движение его торца.
  • основан на использовании пары винт- гайка, преобразующей вращательное движение винта в поступательное движение его торца.

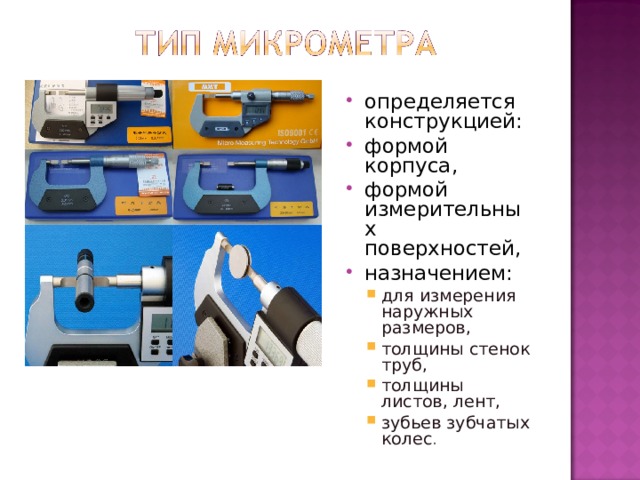

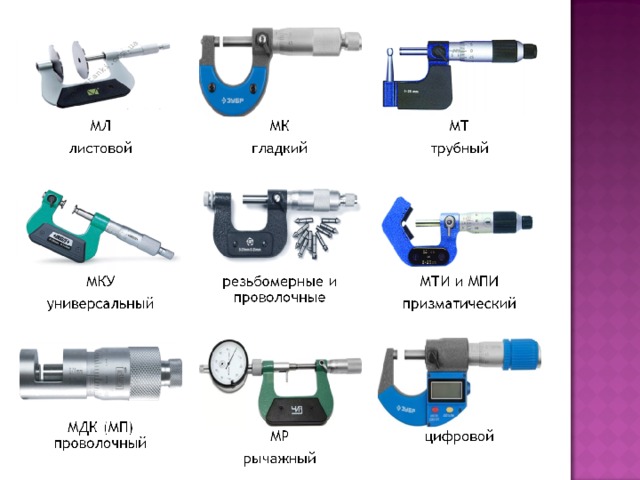

определяется конструкцией: формой корпуса, формой измерительных поверхностей, назначением: для измерения наружных размеров, толщины стенок труб, толщины листов, лент, зубьев зубчатых колес . для измерения наружных размеров, толщины стенок труб, толщины листов, лент, зубьев зубчатых колес .
  • определяется конструкцией:
  • формой корпуса,
  • формой измерительных поверхностей,
  • назначением:
  • для измерения наружных размеров, толщины стенок труб, толщины листов, лент, зубьев зубчатых колес .
  • для измерения наружных размеров,
  • толщины стенок труб,
  • толщины листов, лент,
  • зубьев зубчатых колес .

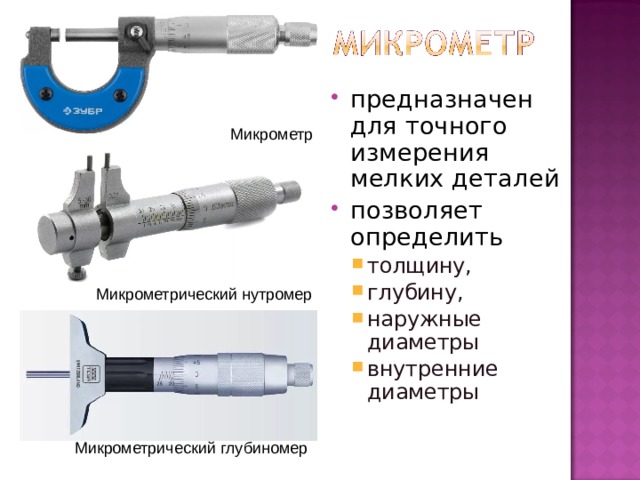

предназначен для точного измерения мелких деталей позволяет определить толщину, глубину, наружные диаметры внутренние диаметры толщину, глубину, наружные диаметры внутренние диаметры Микрометр Микрометрический нутромер Микрометрический глубиномер
  • предназначен для точного измерения мелких деталей
  • позволяет определить
  • толщину, глубину, наружные диаметры внутренние диаметры
  • толщину,
  • глубину,
  • наружные диаметры
  • внутренние диаметры

Микрометр

Микрометрический нутромер

Микрометрический глубиномер

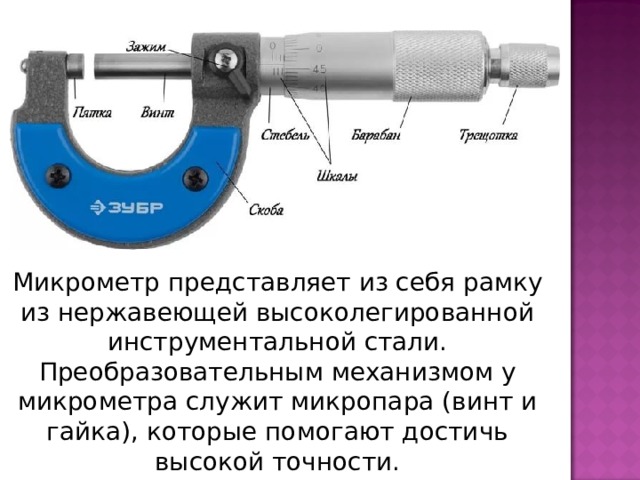

Микрометр представляет из себя рамку из нержавеющей высоколегированной инструментальной стали. Преобразовательным механизмом у микрометра служит микропара (винт и гайка), которые помогают достичь высокой точности.

Микрометр представляет из себя рамку из нержавеющей высоколегированной инструментальной стали. Преобразовательным механизмом у микрометра служит микропара (винт и гайка), которые помогают достичь высокой точности.

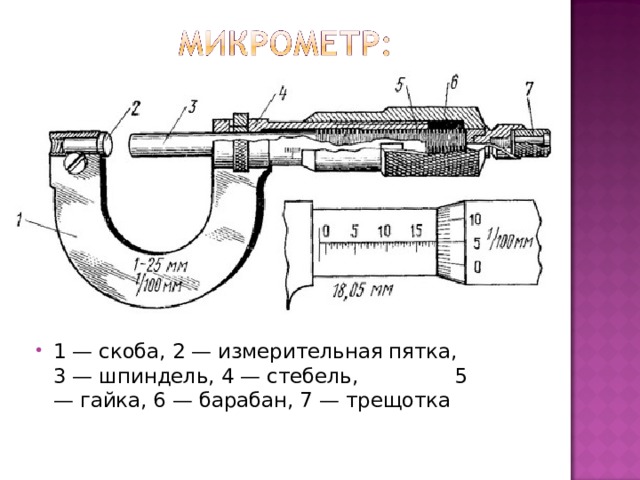

1 — скоба, 2 — измерительная пятка, 3 — шпиндель, 4 — стебель, 5 — гайка, 6 — барабан, 7 — трещотка
  • 1 — скоба, 2 — измерительная пятка, 3 — шпиндель, 4 — стебель, 5 — гайка, 6 — барабан, 7 — трещотка

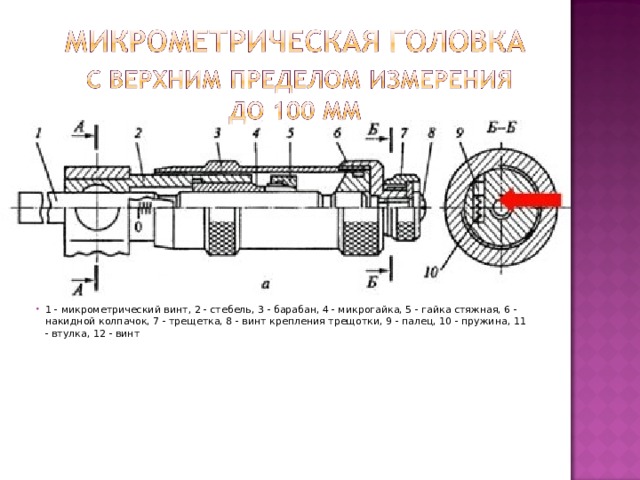

1  микрометрический винт, 2  стебель, 3  барабан, 4  микрогайка, 5  гайка стяжная, 6  накидной колпачок, 7  трещетка, 8  винт крепления трещотки, 9  палец, 10  пружина, 11  втулка, 12  винт
  • 1  микрометрический винт, 2  стебель, 3  барабан, 4  микрогайка, 5  гайка стяжная, 6  накидной колпачок, 7  трещетка, 8  винт крепления трещотки, 9  палец, 10  пружина, 11  втулка, 12  винт

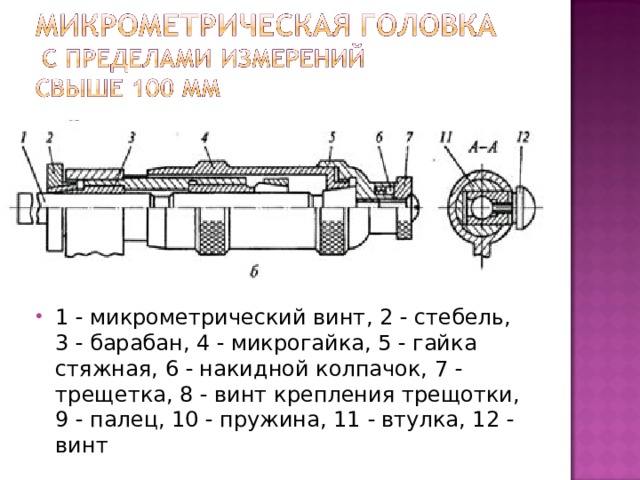

1  микрометрический винт, 2  стебель, 3  барабан, 4  микрогайка, 5  гайка стяжная, 6  накидной колпачок, 7  трещетка, 8  винт крепления трещотки, 9  палец, 10  пружина, 11  втулка, 12  винт
  • 1  микрометрический винт, 2  стебель, 3  барабан, 4  микрогайка, 5  гайка стяжная, 6  накидной колпачок, 7  трещетка, 8  винт крепления трещотки, 9  палец, 10  пружина, 11  втулка, 12  винт

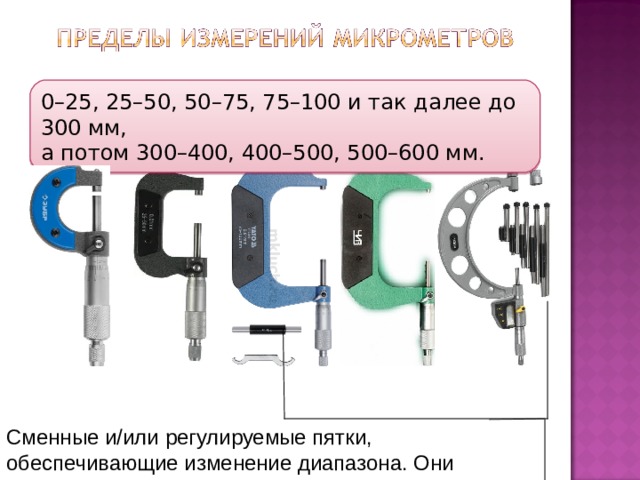

0–25, 25–50, 50–75, 75–100 и так далее до 300 мм, а потом 300–400, 400–500, 500–600 мм. Сменные и/или регулируемые пятки Сменные и/или регулируемые пятки, обеспечивающие изменение диапазона. Они крепятся крепятся в заданном положении фиксаторами 1 (см. рис. 1.16, б), а сменные пятки 3 — гайками 1 и 2 (см. рис. 1.16, б

0–25, 25–50, 50–75, 75–100 и так далее до 300 мм,

а потом 300–400, 400–500, 500–600 мм.

Сменные и/или регулируемые пятки

Сменные и/или регулируемые пятки, обеспечивающие изменение диапазона. Они крепятся крепятся в заданном положении фиксаторами 1 (см. рис. 1.16, б), а сменные пятки 3 — гайками 1 и 2 (см. рис. 1.16, б

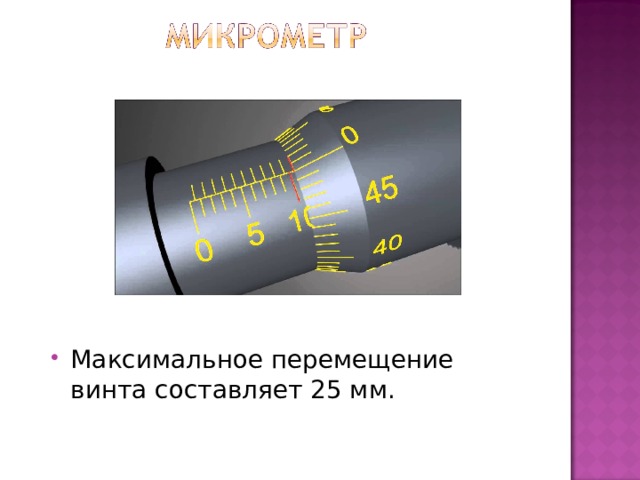

Максимальное перемещение винта составляет 25 мм.
  • Максимальное перемещение винта составляет 25 мм.

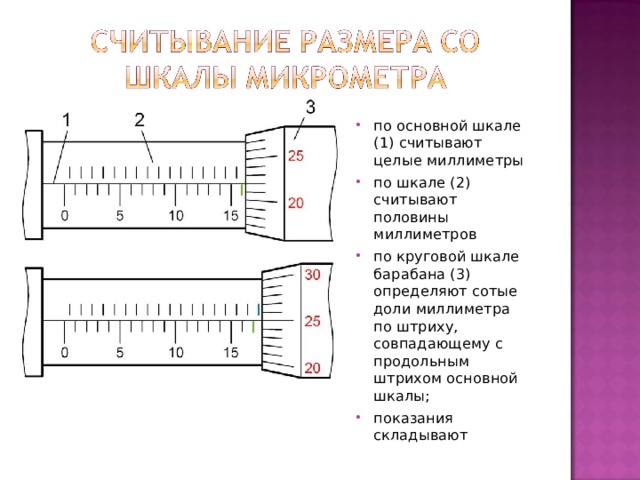

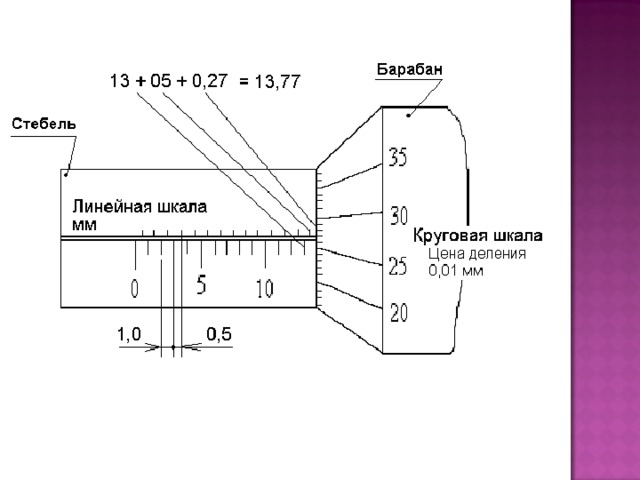

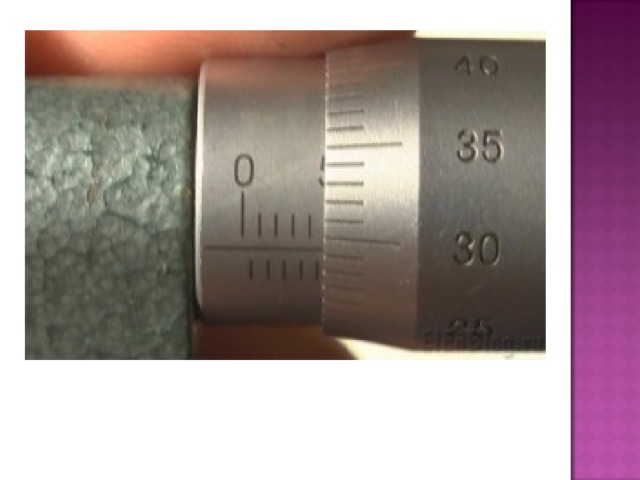

по основной шкале (1) считывают целые миллиметры по шкале (2) считывают половины миллиметров по круговой шкале барабана (3) определяют сотые доли миллиметра по штриху, совпадающему с продольным штрихом основной шкалы; показания складывают
  • по основной шкале (1) считывают целые миллиметры
  • по шкале (2) считывают половины миллиметров
  • по круговой шкале барабана (3) определяют сотые доли миллиметра по штриху, совпадающему с продольным штрихом основной шкалы;
  • показания складывают

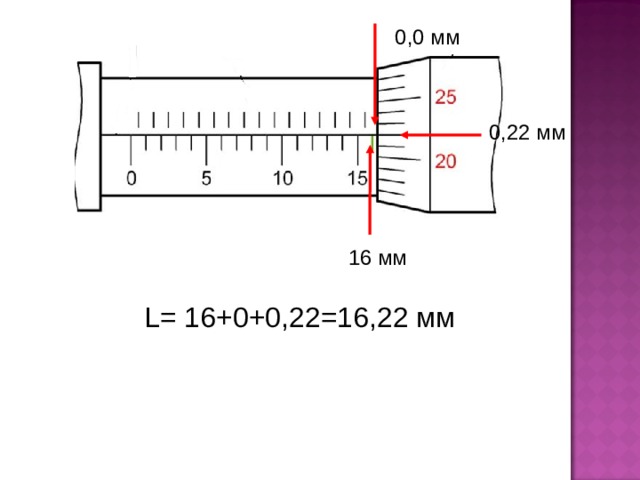

0,0 мм 0,22 мм 16 мм L = 16+0+0,22=16,22 мм

0,0 мм

0,22 мм

16 мм

L = 16+0+0,22=16,22 мм

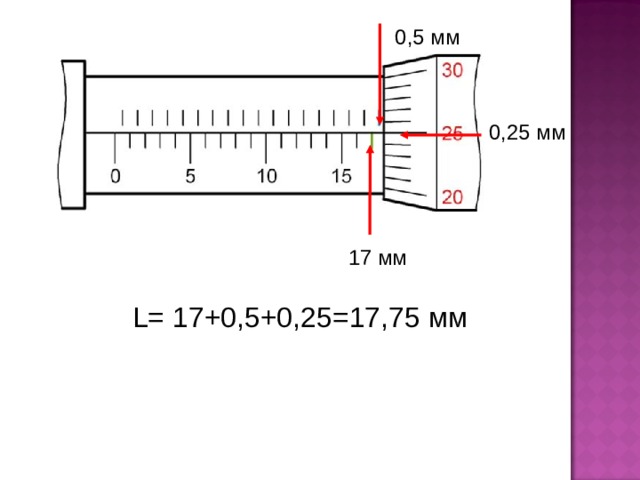

0,5 мм 0,25 мм 17 мм L = 17+0,5+0,25=17,75 мм

0,5 мм

0,25 мм

17 мм

L = 17+0,5+0,25=17,75 мм

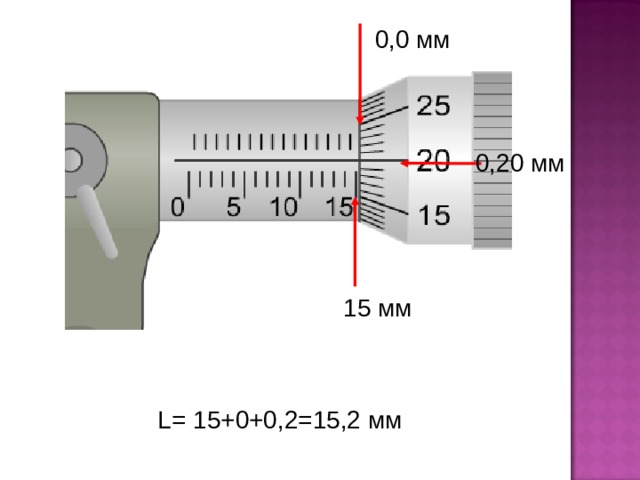

0,0 мм 0,20 мм 15 мм L = 15+0+0,2=15,2 мм

0,0 мм

0,20 мм

15 мм

L = 15+0+0,2=15,2 мм

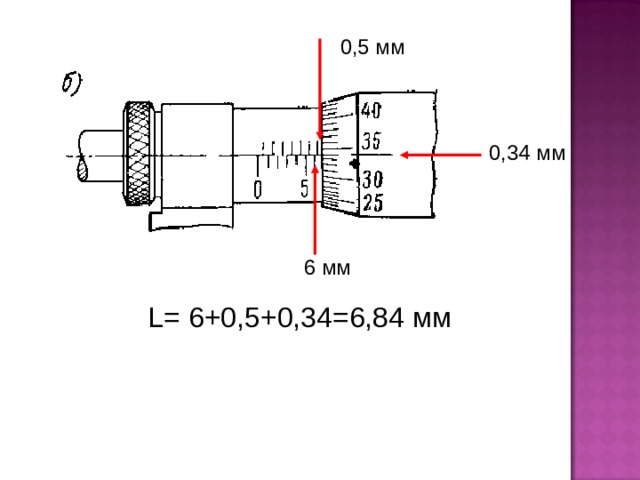

0,5 мм 0,34 мм 6 мм L = 6+0,5+0,34=6,84 мм

0,5 мм

0,34 мм

6 мм

L = 6+0,5+0,34=6,84 мм

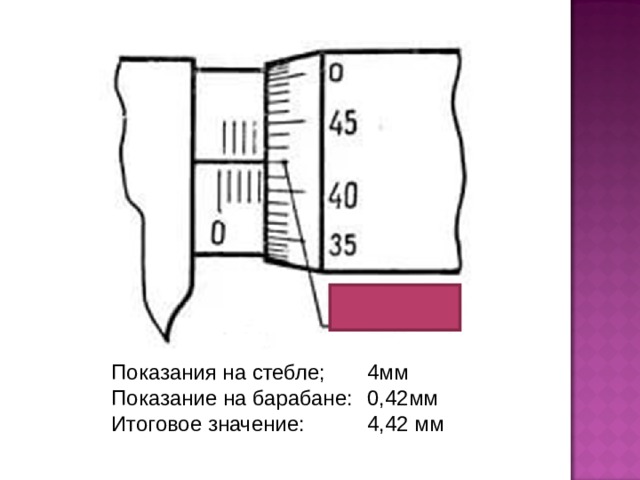

Показания на стебле;  4мм Показание на барабане:  0,42мм Итоговое значение:  4,42 мм

Показания на стебле; 4мм

Показание на барабане: 0,42мм

Итоговое значение: 4,42 мм

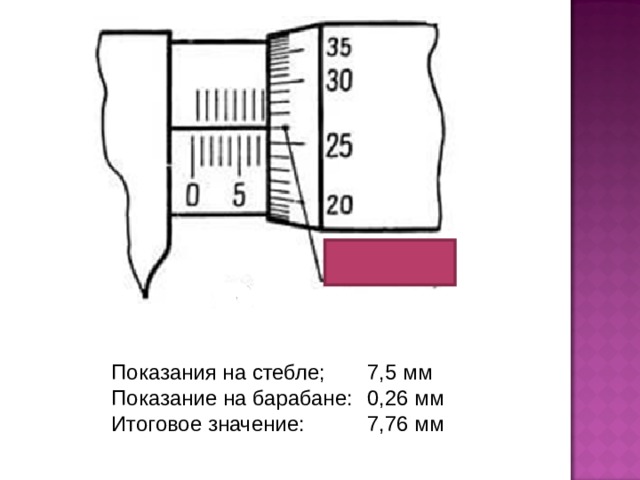

Показания на стебле;  7,5 мм Показание на барабане:  0,26 мм Итоговое значение:  7,76 мм

Показания на стебле; 7,5 мм

Показание на барабане: 0,26 мм

Итоговое значение: 7,76 мм

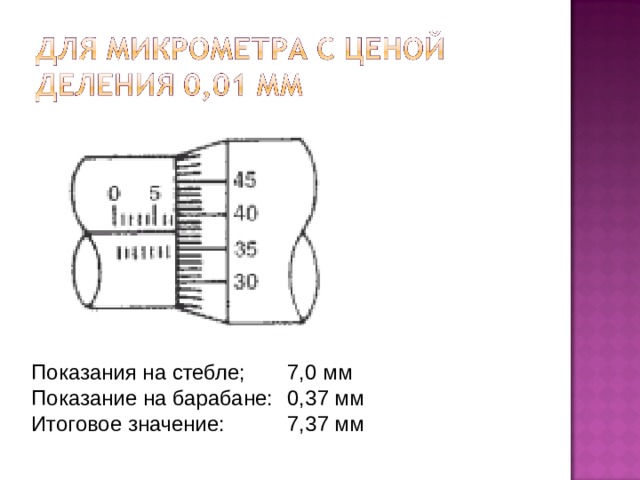

Показания на стебле;  7,0 мм Показание на барабане:  0,37 мм Итоговое значение:  7,37 мм

Показания на стебле; 7,0 мм

Показание на барабане: 0,37 мм

Итоговое значение: 7,37 мм

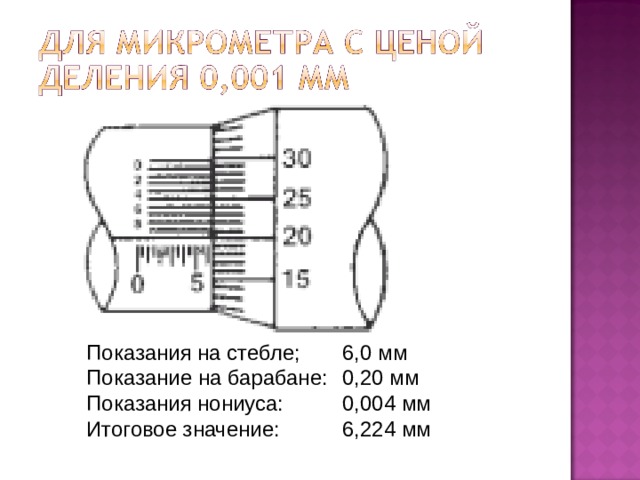

Показания на стебле;  6,0 мм Показание на барабане:  0,20 мм Показания нониуса:  0,004 мм Итоговое значение:  6,224 мм

Показания на стебле; 6,0 мм

Показание на барабане: 0,20 мм

Показания нониуса: 0,004 мм

Итоговое значение: 6,224 мм

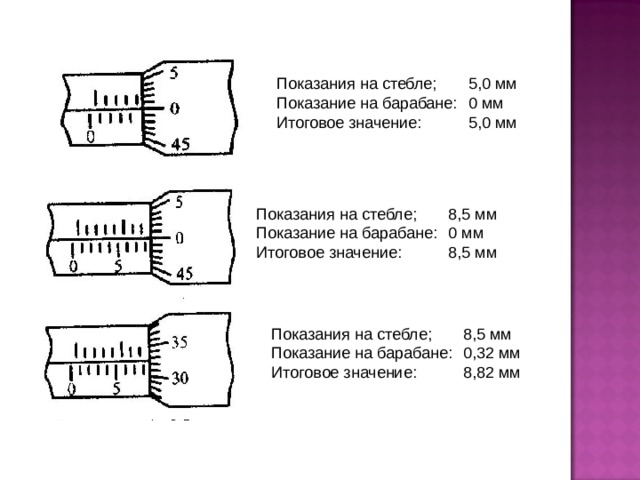

Показания на стебле;  5,0 мм Показание на барабане:  0 мм Итоговое значение:  5,0 мм Показания на стебле;  8,5 мм Показание на барабане:  0 мм Итоговое значение:  8,5 мм Показания на стебле;  8,5 мм Показание на барабане:  0,32 мм Итоговое значение:  8,82 мм

Показания на стебле; 5,0 мм

Показание на барабане: 0 мм

Итоговое значение: 5,0 мм

Показания на стебле; 8,5 мм

Показание на барабане: 0 мм

Итоговое значение: 8,5 мм

Показания на стебле; 8,5 мм

Показание на барабане: 0,32 мм

Итоговое значение: 8,82 мм

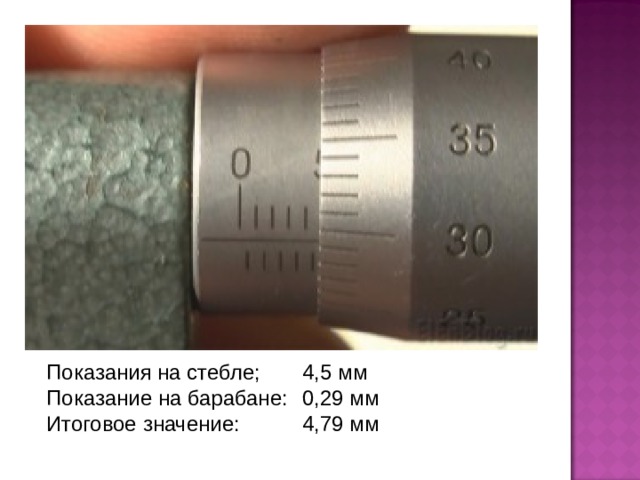

Показания на стебле;  4,5 мм Показание на барабане:  0,29 мм Итоговое значение:  4,79 мм

Показания на стебле; 4,5 мм

Показание на барабане: 0,29 мм

Итоговое значение: 4,79 мм

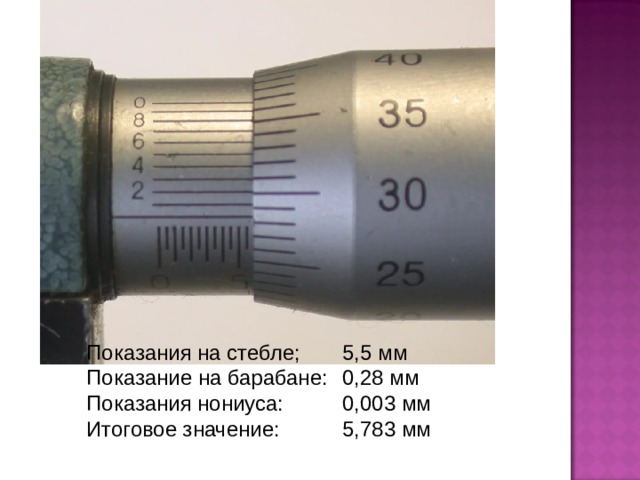

Показания на стебле;  5,5 мм Показание на барабане:  0,28 мм Показания нониуса:  0,003 мм Итоговое значение:  5,783 мм

Показания на стебле; 5,5 мм

Показание на барабане: 0,28 мм

Показания нониуса: 0,003 мм

Итоговое значение: 5,783 мм

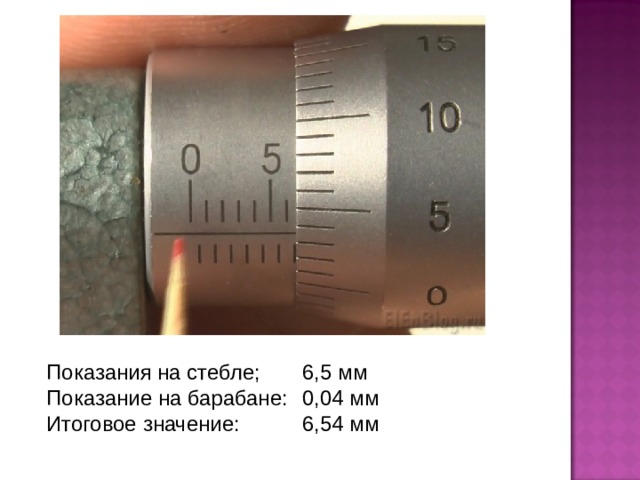

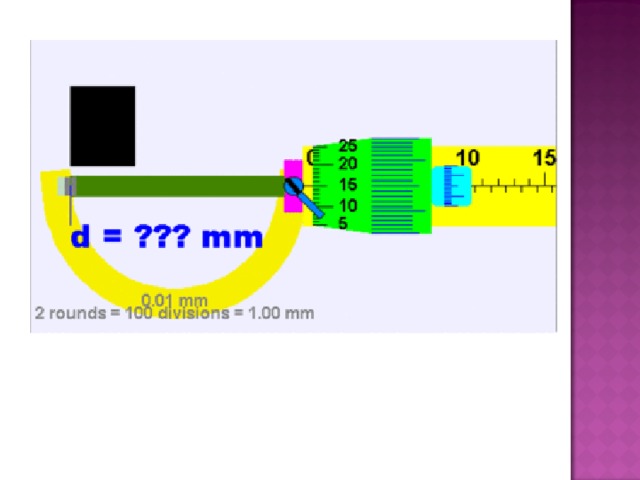

Показания на стебле;  6,5 мм Показание на барабане:  0,04 мм Итоговое значение:  6,54 мм

Показания на стебле; 6,5 мм

Показание на барабане: 0,04 мм

Итоговое значение: 6,54 мм

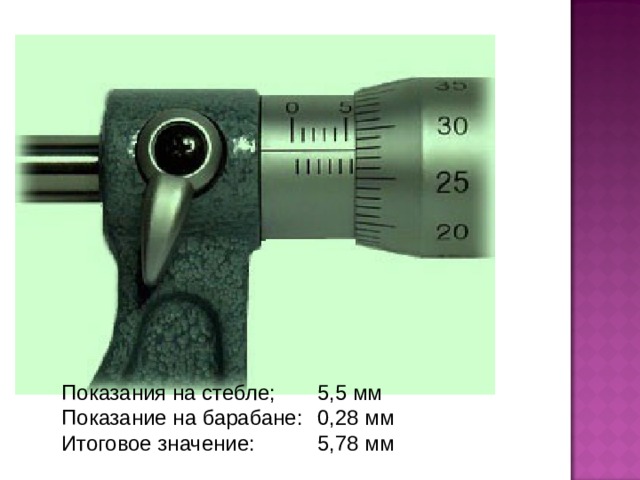

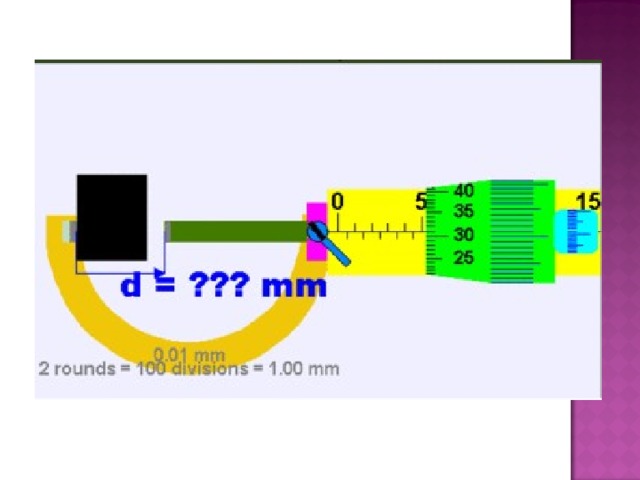

Показания на стебле;  5,5 мм Показание на барабане:  0,28 мм Итоговое значение:  5,78 мм

Показания на стебле; 5,5 мм

Показание на барабане: 0,28 мм

Итоговое значение: 5,78 мм

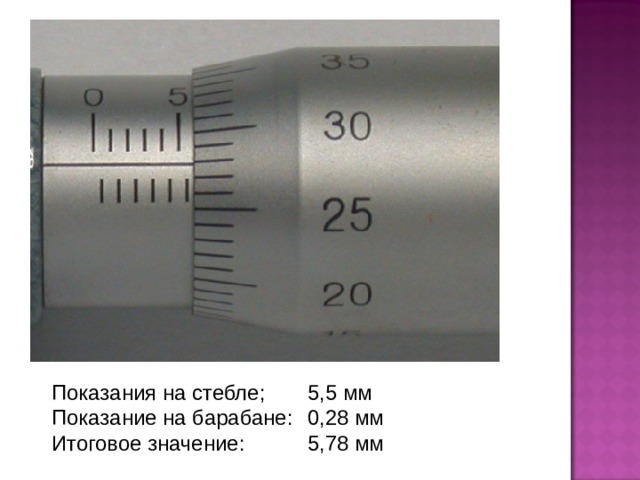

Показания на стебле;  5,5 мм Показание на барабане:  0,28 мм Итоговое значение:  5,78 мм

Показания на стебле; 5,5 мм

Показание на барабане: 0,28 мм

Итоговое значение: 5,78 мм

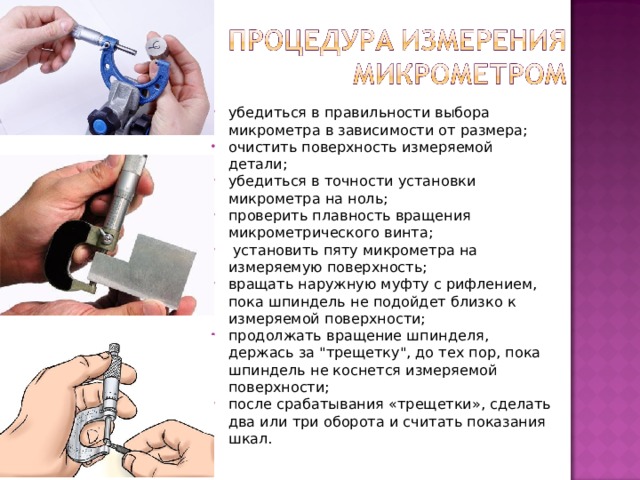

убедиться в правильности выбора микрометра в зависимости от размера; очистить поверхность измеряемой детали; убедиться в точности установки микрометра на ноль; проверить плавность вращения микрометрического винта;  установить пяту микрометра на измеряемую поверхность; вращать наружную муфту с рифлением, пока шпиндель не подойдет близко к измеряемой поверхности; продолжать вращение шпинделя, держась за
  • убедиться в правильности выбора микрометра в зависимости от размера;
  • очистить поверхность измеряемой детали;
  • убедиться в точности установки микрометра на ноль;
  • проверить плавность вращения микрометрического винта;
  • установить пяту микрометра на измеряемую поверхность;
  • вращать наружную муфту с рифлением, пока шпиндель не подойдет близко к измеряемой поверхности;
  • продолжать вращение шпинделя, держась за "трещетку", до тех пор, пока шпиндель не коснется измеряемой поверхности;
  • после срабатывания «трещетки», сделать два или три оборота и считать показания шкал.

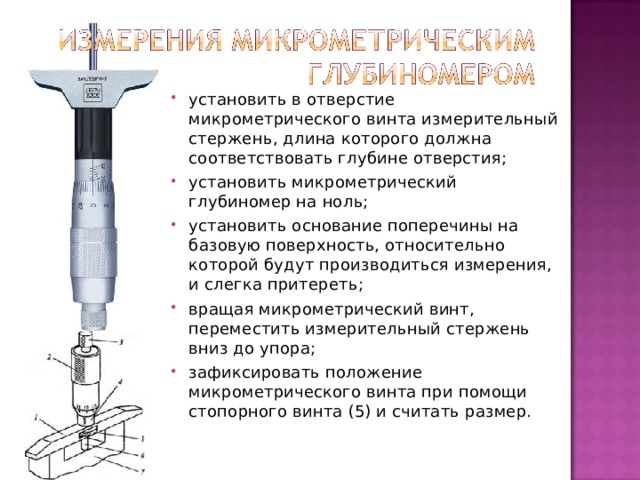

установить в отверстие микрометрического винта измерительный стержень, длина которого должна соответствовать глубине отверстия; установить микрометрический глубиномер на ноль; установить основание поперечины на базовую поверхность, относительно которой будут производиться измерения, и слегка притереть; вращая микрометрический винт, переместить измерительный стержень вниз до упора; зафиксировать положение микрометрического винта при помощи стопорного винта (5) и считать размер.
  • установить в отверстие микрометрического винта измерительный стержень, длина которого должна соответствовать глубине отверстия;
  • установить микрометрический глубиномер на ноль;
  • установить основание поперечины на базовую поверхность, относительно которой будут производиться измерения, и слегка притереть;
  • вращая микрометрический винт, переместить измерительный стержень вниз до упора;
  • зафиксировать положение микрометрического винта при помощи стопорного винта (5) и считать размер.

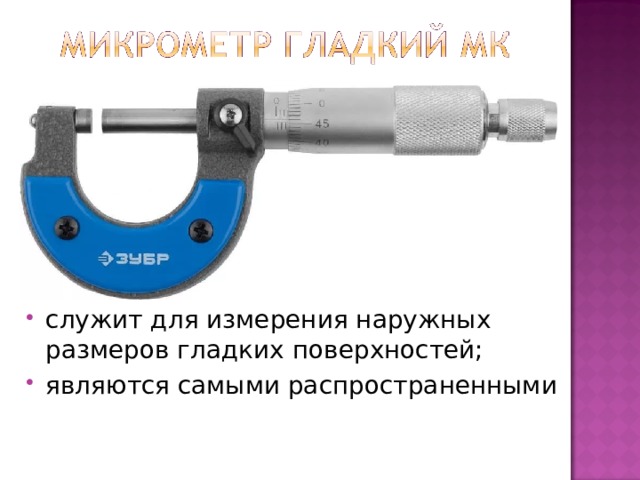

служит для измерения наружных размеров гладких поверхностей; являются самыми распространенными
  • служит для измерения наружных размеров гладких поверхностей;
  • являются самыми распространенными

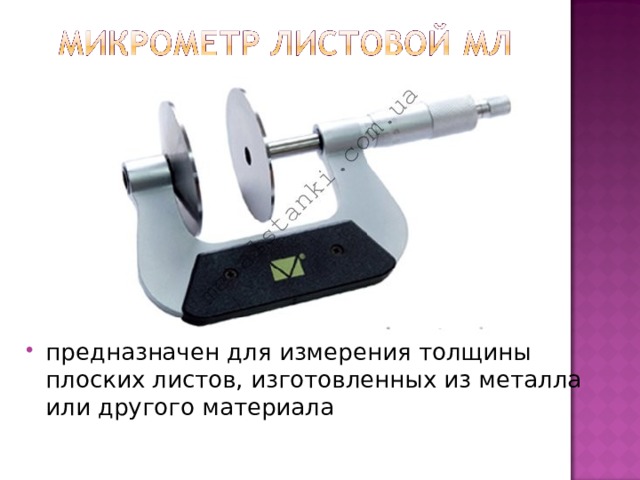

предназначен для измерения толщины плоских листов, изготовленных из металла или другого материала
  • предназначен для измерения толщины плоских листов, изготовленных из металла или другого материала

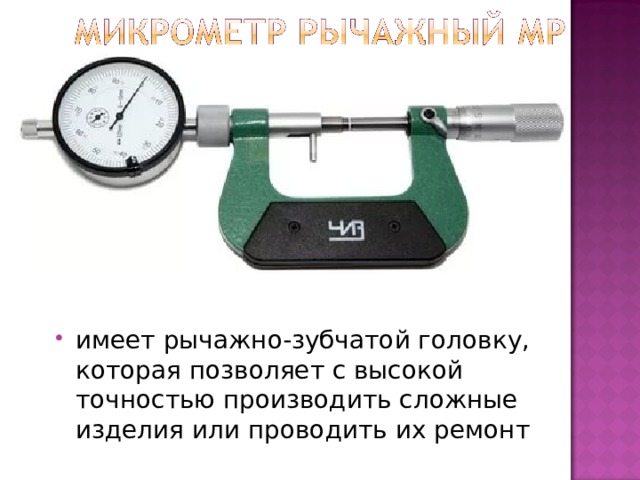

имеет рычажно-зубчатой головку, которая позволяет с высокой точностью производить сложные изделия или проводить их ремонт
  • имеет рычажно-зубчатой головку, которая позволяет с высокой точностью производить сложные изделия или проводить их ремонт

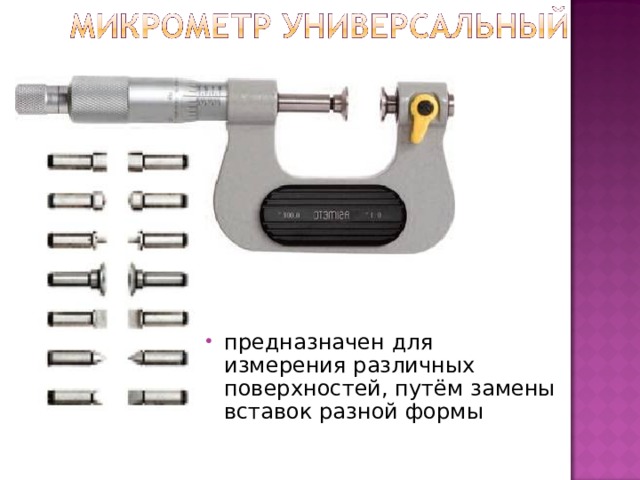

предназначен для измерения различных поверхностей, путём замены вставок разной формы
  • предназначен для измерения различных поверхностей, путём замены вставок разной формы

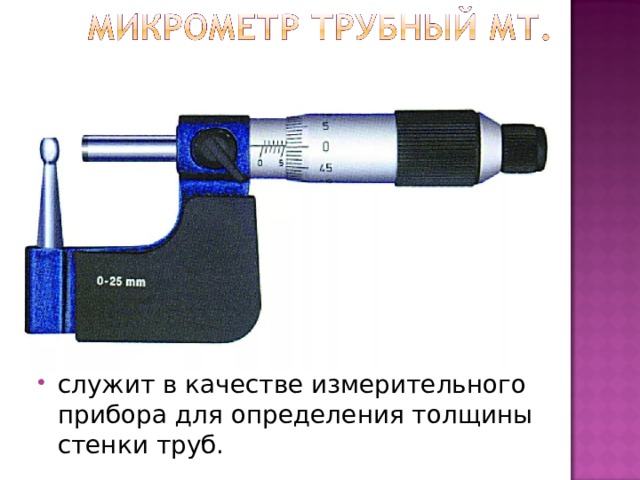

служит в качестве измерительного прибора для определения толщины стенки труб.
  • служит в качестве измерительного прибора для определения толщины стенки труб.

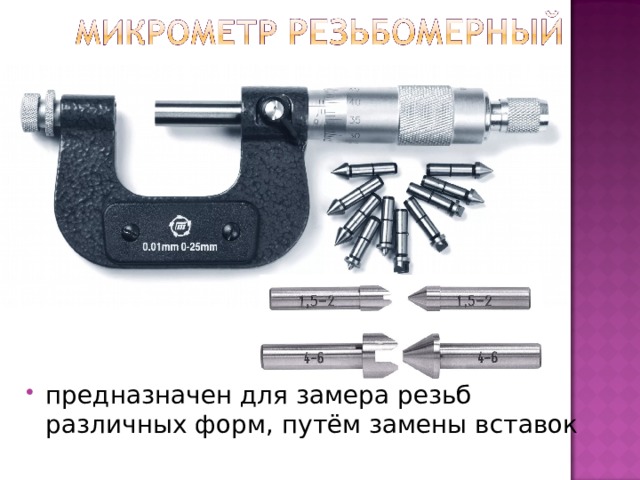

предназначен для замера резьб различных форм, путём замены вставок
  • предназначен для замера резьб различных форм, путём замены вставок

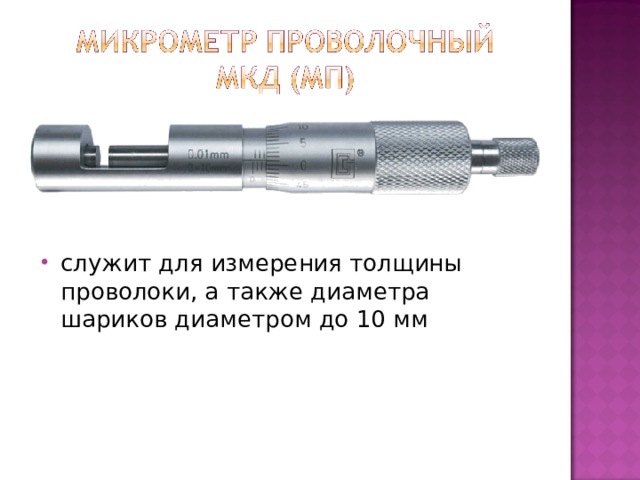

служит для измерения толщины проволоки, а также диаметра шариков диаметром до 10 мм
  • служит для измерения толщины проволоки, а также диаметра шариков диаметром до 10 мм

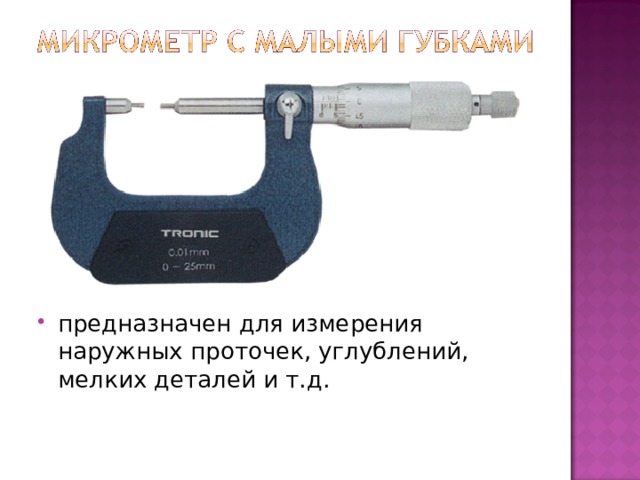

предназначен для измерения наружных проточек, углублений, мелких деталей и т.д.
  • предназначен для измерения наружных проточек, углублений, мелких деталей и т.д.

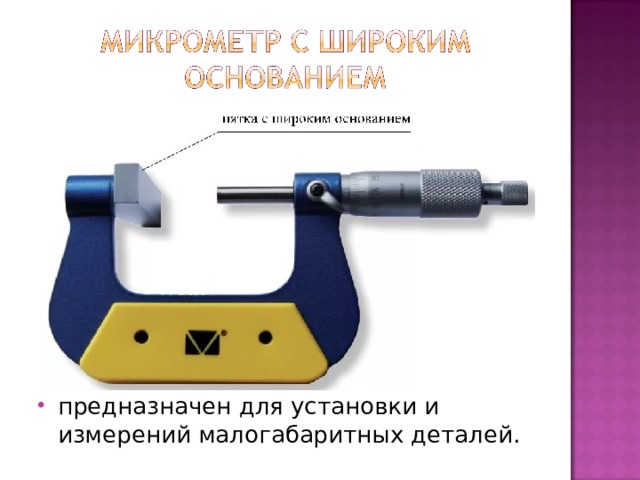

предназначен для установки и измерений малогабаритных деталей.
  • предназначен для установки и измерений малогабаритных деталей.

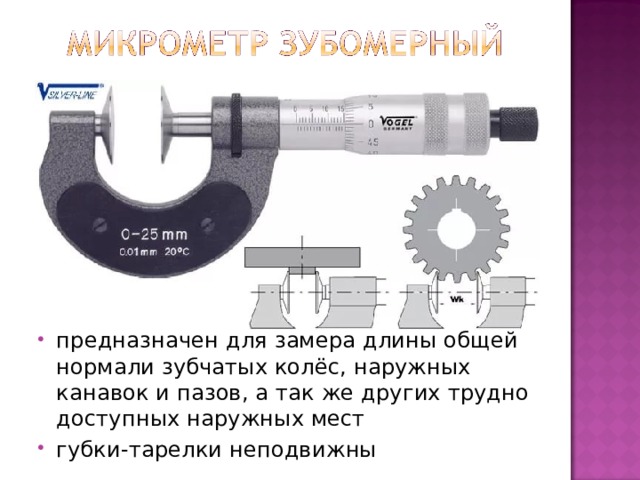

предназначен для замера длины общей нормали зубчатых колёс, наружных канавок и пазов, а так же других трудно доступных наружных мест губки-тарелки неподвижны
  • предназначен для замера длины общей нормали зубчатых колёс, наружных канавок и пазов, а так же других трудно доступных наружных мест
  • губки-тарелки неподвижны

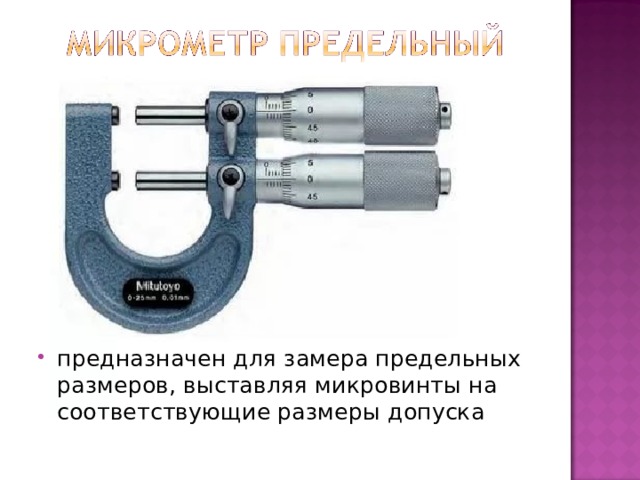

предназначен для замера предельных размеров, выставляя микровинты на соответствующие размеры допуска
  • предназначен для замера предельных размеров, выставляя микровинты на соответствующие размеры допуска

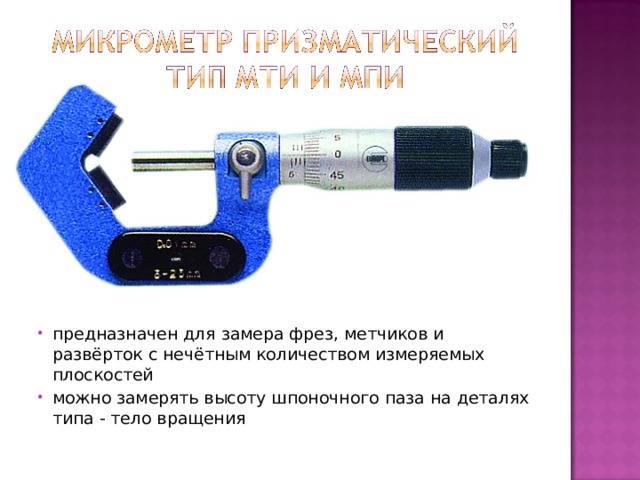

предназначен для замера фрез, метчиков и развёрток с нечётным количеством измеряемых плоскостей можно замерять высоту шпоночного паза на деталях типа - тело вращения
  • предназначен для замера фрез, метчиков и развёрток с нечётным количеством измеряемых плоскостей
  • можно замерять высоту шпоночного паза на деталях типа - тело вращения

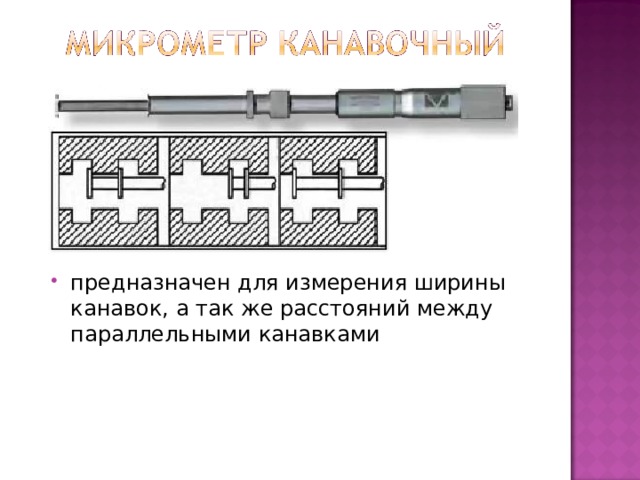

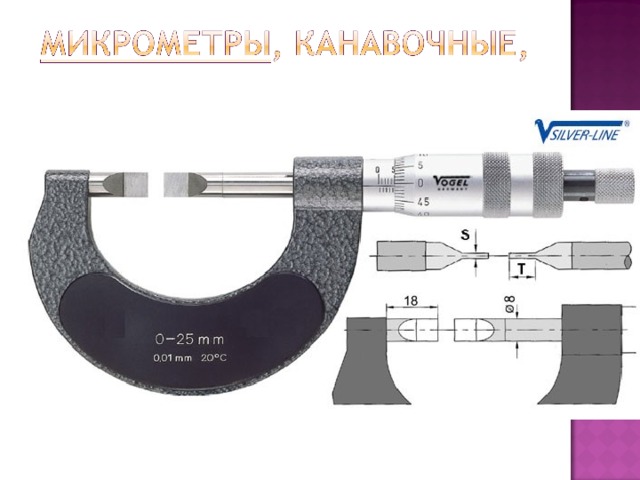

предназначен для измерения ширины канавок, а так же расстояний между параллельными канавками
  • предназначен для измерения ширины канавок, а так же расстояний между параллельными канавками

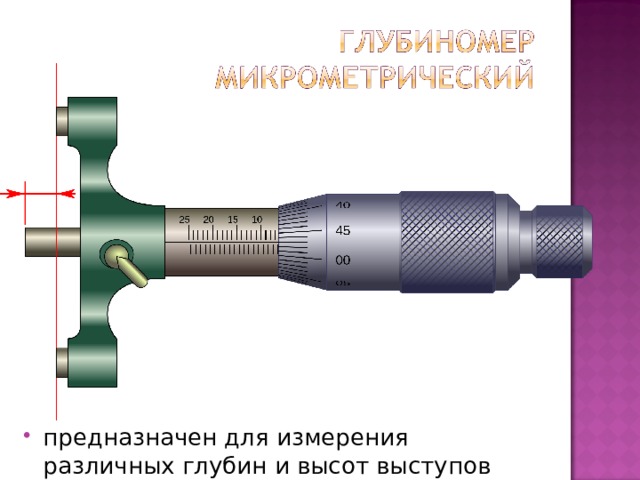

предназначен для измерения различных глубин и высот выступов
  • предназначен для измерения различных глубин и высот выступов

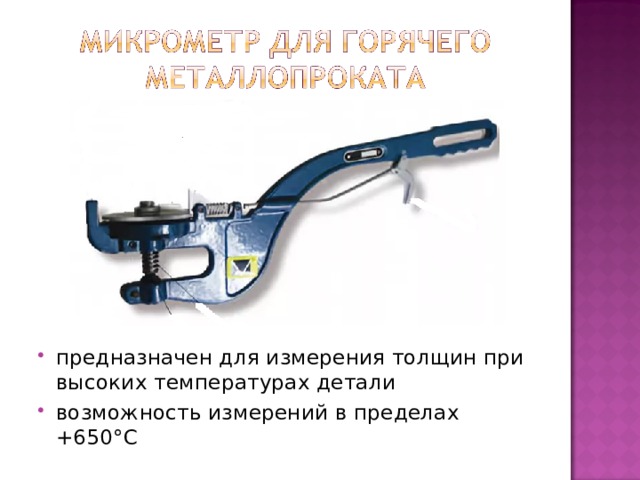

предназначен для измерения толщин при высоких температурах детали возможность измерений в пределах +650°С
  • предназначен для измерения толщин при высоких температурах детали
  • возможность измерений в пределах +650°С

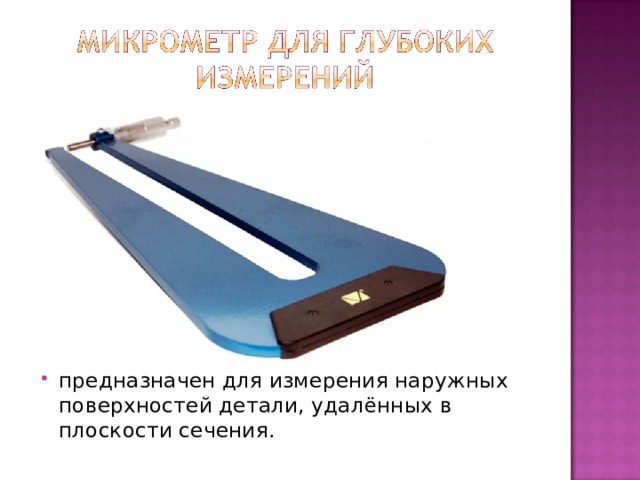

предназначен для измерения наружных поверхностей детали, удалённых в плоскости сечения.
  • предназначен для измерения наружных поверхностей детали, удалённых в плоскости сечения.

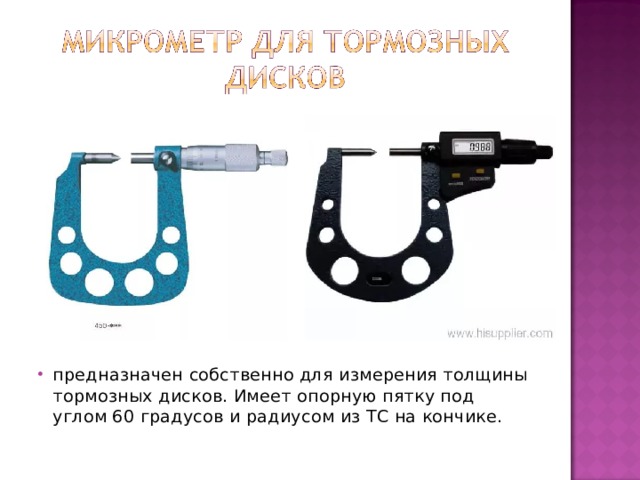

предназначен собственно для измерения толщины тормозных дисков. Имеет опорную пятку под углом 60 градусов и радиусом из ТС на кончике.
  • предназначен собственно для измерения толщины тормозных дисков. Имеет опорную пятку под углом 60 градусов и радиусом из ТС на кончике.

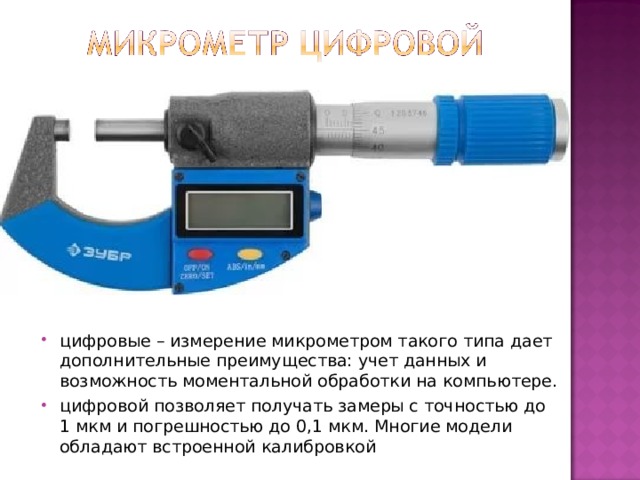

цифровые – измерение микрометром такого типа дает дополнительные преимущества: учет данных и возможность моментальной обработки на компьютере. цифровой позволяет получать замеры с точностью до 1 мкм и погрешностью до 0,1 мкм. Многие модели обладают встроенной калибровкой
  • цифровые – измерение микрометром такого типа дает дополнительные преимущества: учет данных и возможность моментальной обработки на компьютере.
  • цифровой позволяет получать замеры с точностью до 1 мкм и погрешностью до 0,1 мкм. Многие модели обладают встроенной калибровкой

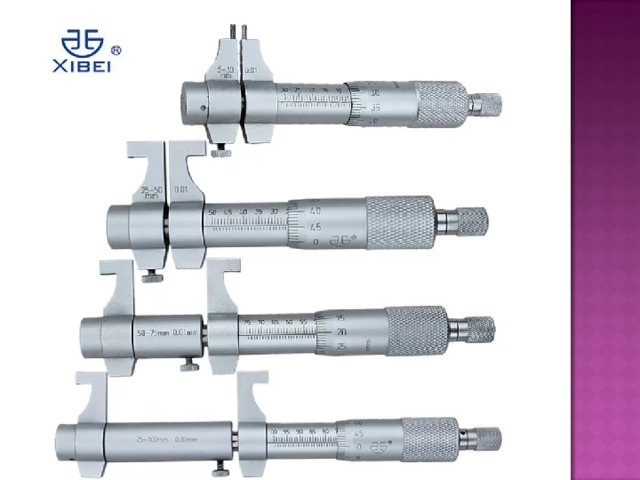

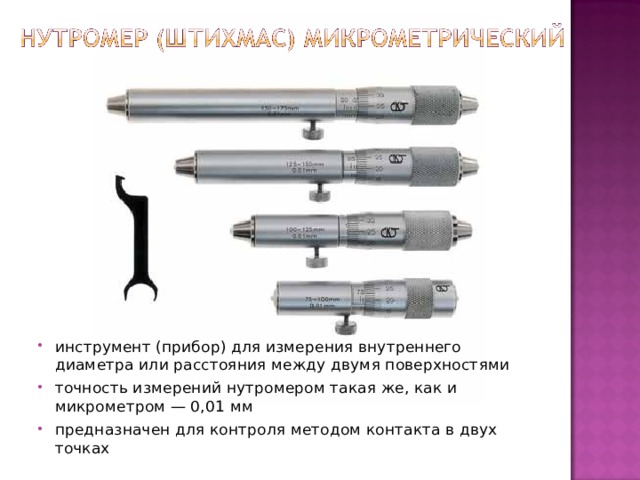

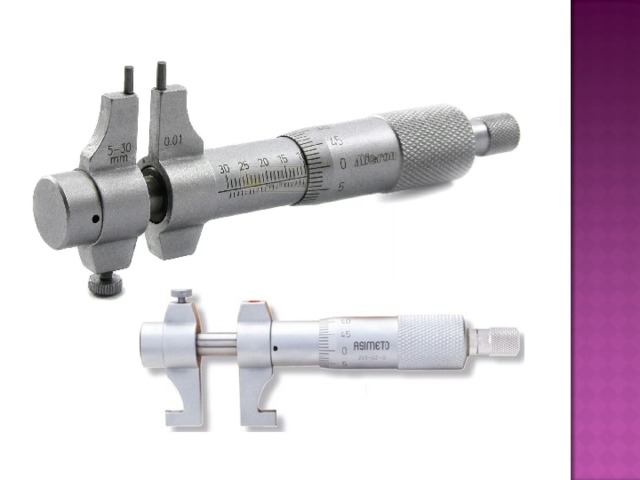

инструмент (прибор) для измерения внутреннего диаметра или расстояния между двумя поверхностями точность измерений нутромером такая же, как и микрометром — 0,01 мм предназначен для контроля методом контакта в двух точках
  • инструмент (прибор) для измерения внутреннего диаметра или расстояния между двумя поверхностями
  • точность измерений нутромером такая же, как и микрометром — 0,01 мм
  • предназначен для контроля методом контакта в двух точках

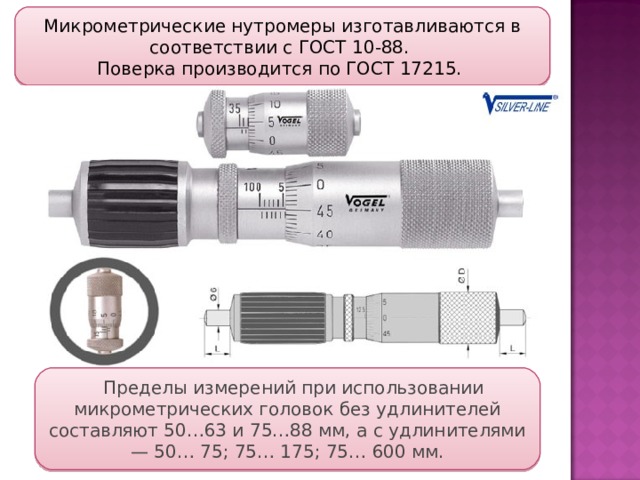

Микрометрические нутромеры изготавливаются в соответствии с ГОСТ 10-88. Поверка производится по ГОСТ 17215. Пределы измерений при использовании микрометрических головок без удлинителей составляют 50…63 и 75…88 мм, а с удлинителями — 50… 75; 75… 175; 75… 600 мм.

Микрометрические нутромеры изготавливаются в соответствии с ГОСТ 10-88.

Поверка производится по ГОСТ 17215.

Пределы измерений при использовании микрометрических головок без удлинителей составляют 50…63 и 75…88 мм, а с удлинителями — 50… 75; 75… 175; 75… 600 мм.

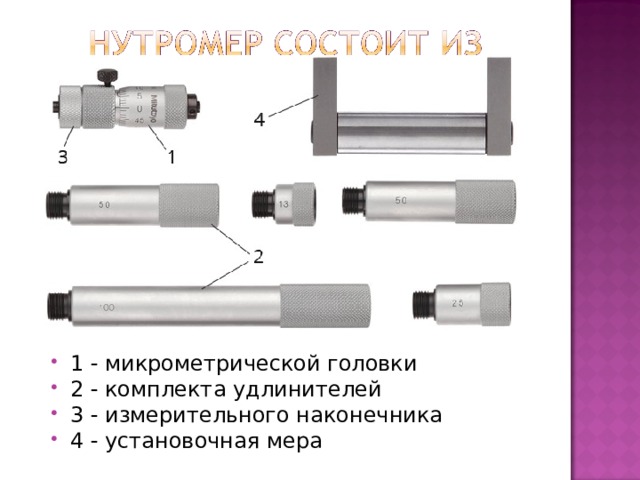

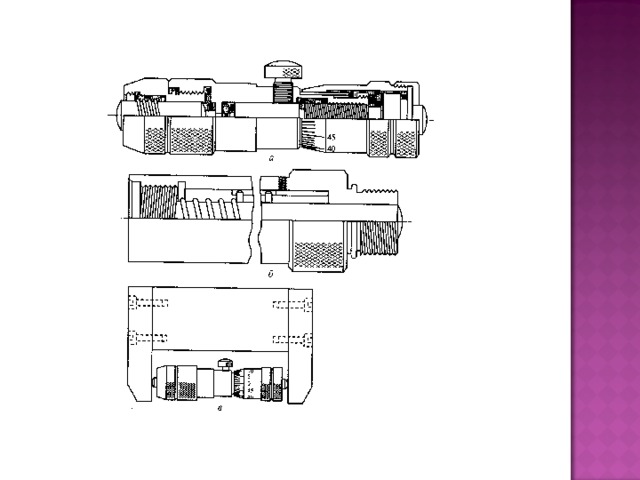

1  микрометрической головки 2  комплекта удлинителей 3  измерительного наконечника 4  установочная мера
  • 1  микрометрической головки
  • 2  комплекта удлинителей
  • 3  измерительного наконечника
  • 4  установочная мера

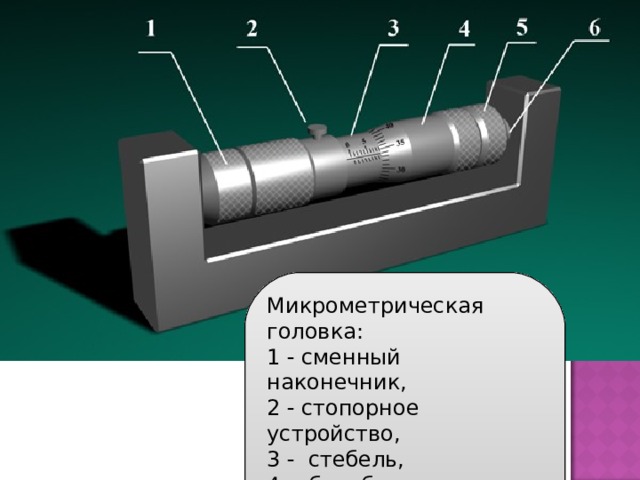

Микрометрическая головка: 1  сменный наконечник, 2  стопорное устройство, 3  стебель, 4  барабан, 5  колпачок, 6  микрометрический винт

Микрометрическая головка:

1  сменный наконечник,

2  стопорное устройство,

3  стебель,

4  барабан,

5  колпачок,

6  микрометрический винт

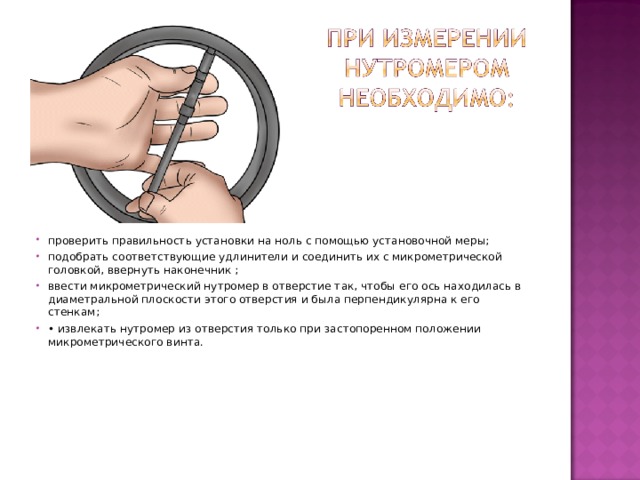

проверить правильность установки на ноль с помощью установочной меры; подобрать соответствующие удлинители и соединить их с микрометрической головкой, ввернуть наконечник ; ввести микрометрический нутромер в отверстие так, чтобы его ось находилась в диаметральной плоскости этого отверстия и была перпендикулярна к его стенкам; • извлекать нутромер из отверстия только при застопоренном положении микрометрического винта.
  • проверить правильность установки на ноль с помощью установочной меры;
  • подобрать соответствующие удлинители и соединить их с микрометрической головкой, ввернуть наконечник ;
  • ввести микрометрический нутромер в отверстие так, чтобы его ось находилась в диаметральной плоскости этого отверстия и была перпендикулярна к его стенкам;
  • • извлекать нутромер из отверстия только при застопоренном положении микрометрического винта.

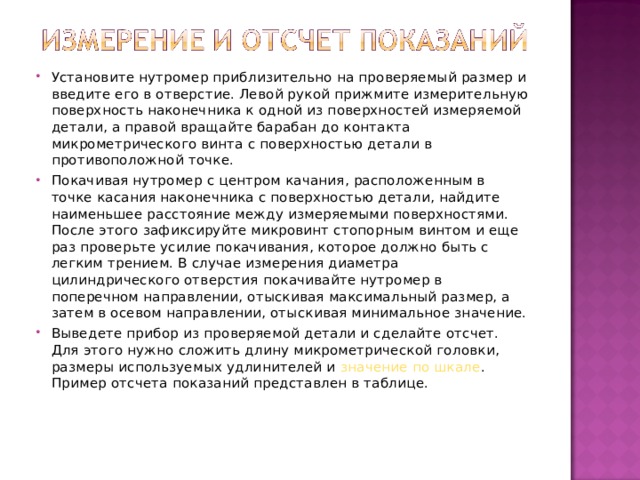

Установите нутромер приблизительно на проверяемый размер и введите его в отверстие. Левой рукой прижмите измерительную поверхность наконечника к одной из поверхностей измеряемой детали, а правой вращайте барабан до контакта микрометрического винта с поверхностью детали в противоположной точке. Покачивая нутромер с центром качания, расположенным в точке касания наконечника с поверхностью детали, найдите наименьшее расстояние между измеряемыми поверхностями. После этого зафиксируйте микровинт стопорным винтом и еще раз проверьте усилие покачивания, которое должно быть с легким трением. В случае измерения диаметра цилиндрического отверстия покачивайте нутромер в поперечном направлении, отыскивая максимальный размер, а затем в осевом направлении, отыскивая минимальное значение. Выведете прибор из проверяемой детали и сделайте отсчет. Для этого нужно сложить длину микрометрической головки, размеры используемых удлинителей и значение по шкале . Пример отсчета показаний представлен в таблице.
  • Установите нутромер приблизительно на проверяемый размер и введите его в отверстие. Левой рукой прижмите измерительную поверхность наконечника к одной из поверхностей измеряемой детали, а правой вращайте барабан до контакта микрометрического винта с поверхностью детали в противоположной точке.
  • Покачивая нутромер с центром качания, расположенным в точке касания наконечника с поверхностью детали, найдите наименьшее расстояние между измеряемыми поверхностями. После этого зафиксируйте микровинт стопорным винтом и еще раз проверьте усилие покачивания, которое должно быть с легким трением. В случае измерения диаметра цилиндрического отверстия покачивайте нутромер в поперечном направлении, отыскивая максимальный размер, а затем в осевом направлении, отыскивая минимальное значение.
  • Выведете прибор из проверяемой детали и сделайте отсчет. Для этого нужно сложить длину микрометрической головки, размеры используемых удлинителей и значение по шкале . Пример отсчета показаний представлен в таблице.

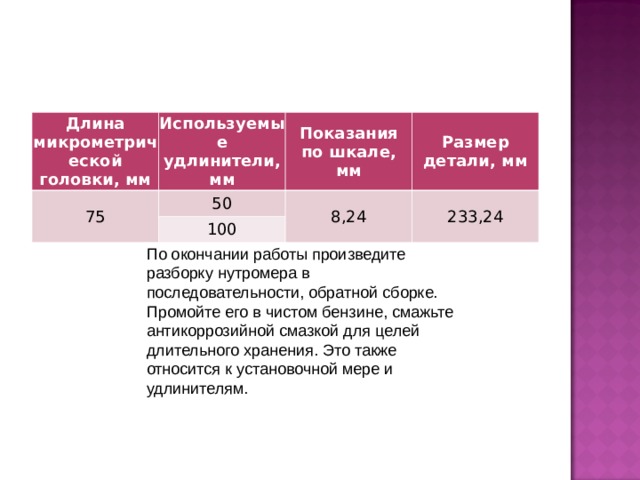

Длина микрометрической головки, мм Используемые удлинители, мм 75 50 Показания по шкале, мм Размер детали, мм 8,24 100 233,24 По окончании работы произведите разборку нутромера в последовательности, обратной сборке. Промойте его в чистом бензине, смажьте антикоррозийной смазкой для целей длительного хранения. Это также относится к установочной мере и удлинителям.

Длина микрометрической головки, мм

Используемые удлинители, мм

75

50

Показания по шкале, мм

Размер детали, мм

8,24

100

233,24

По окончании работы произведите разборку нутромера в последовательности, обратной сборке. Промойте его в чистом бензине, смажьте антикоррозийной смазкой для целей длительного хранения. Это также относится к установочной мере и удлинителям.

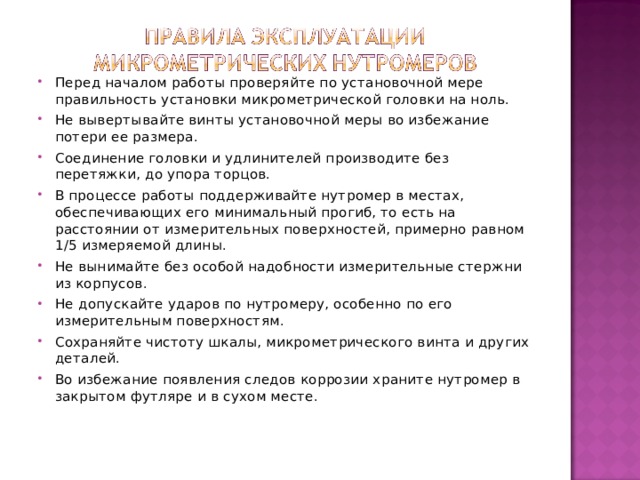

Перед началом работы проверяйте по установочной мере правильность установки микрометрической головки на ноль. Не вывертывайте винты установочной меры во избежание потери ее размера. Соединение головки и удлинителей производите без перетяжки, до упора торцов. В процессе работы поддерживайте нутромер в местах, обеспечивающих его минимальный прогиб, то есть на расстоянии от измерительных поверхностей, примерно равном 1/5 измеряемой длины. Не вынимайте без особой надобности измерительные стержни из корпусов. Не допускайте ударов по нутромеру, особенно по его измерительным поверхностям. Сохраняйте чистоту шкалы, микрометрического винта и других деталей. Во избежание появления следов коррозии храните нутромер в закрытом футляре и в сухом месте.
  • Перед началом работы проверяйте по установочной мере правильность установки микрометрической головки на ноль.
  • Не вывертывайте винты установочной меры во избежание потери ее размера.
  • Соединение головки и удлинителей производите без перетяжки, до упора торцов.
  • В процессе работы поддерживайте нутромер в местах, обеспечивающих его минимальный прогиб, то есть на расстоянии от измерительных поверхностей, примерно равном 1/5 измеряемой длины.
  • Не вынимайте без особой надобности измерительные стержни из корпусов.
  • Не допускайте ударов по нутромеру, особенно по его измерительным поверхностям.
  • Сохраняйте чистоту шкалы, микрометрического винта и других деталей.
  • Во избежание появления следов коррозии храните нутромер в закрытом футляре и в сухом месте.

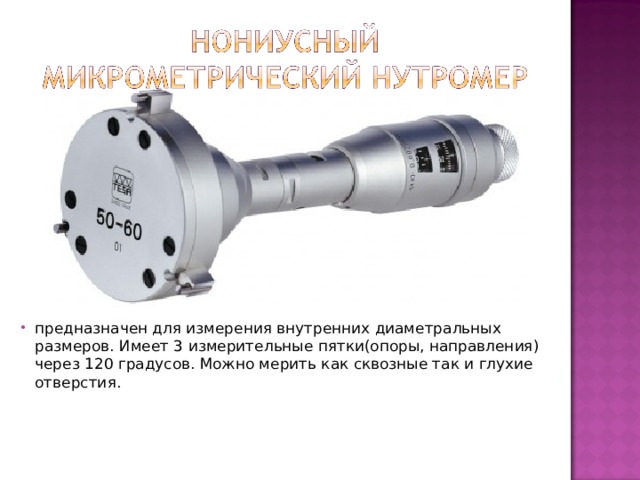

предназначен для измерения внутренних диаметральных размеров. Имеет 3 измерительные пятки(опоры, направления) через 120 градусов. Можно мерить как сквозные так и глухие отверстия.
  • предназначен для измерения внутренних диаметральных размеров. Имеет 3 измерительные пятки(опоры, направления) через 120 градусов. Можно мерить как сквозные так и глухие отверстия.
