Урок 1 Общие сведения о программе AutoCAD

Урок 1
Общие сведения о программе AutoCAD. Интерфейс

:: ЗАДАЧИ ::

Сегодня вы научитесь:

Ориентироваться в меню программы.
Находить необходимые инструменты
Узнаете принципы работы.

Выполнение упражнения

1. Окно Autocad

Запустите Autocad и рассмотрите его окно:

Возможно, ваше окно выглядит не совсем так – не огорчайтесь, когда будет нужно, мы вызовем необходимый элемент.

Первой работой будет очень простой чертеж Рассмотрим подробно как его начертить.

:: к началу страницы ::

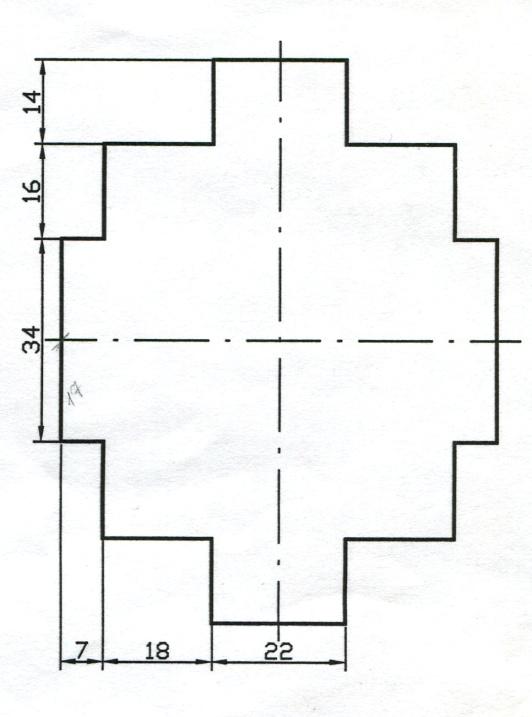

2. Черчение простой фигуры

Начертим фигуру:

• Выбираем на левой вертикальной панели инструментов инструмент"Отрезок" в строке состояния нажимаем кнопки "ОРТО" и "ПРИВЯЗКА" (конточка).

• Щелкаем левой клавишей мыши в центре экрана и отводим курсор вправо.
  Набираем с клавиатуры 22 и жмем ENTER

• Поворачиваем мышь вверх, набираем 14,поворачиваем мышь вправо, набираем 18 и жмем ENTER – Подобным образом начертим всю фигуру на панели инструментов;

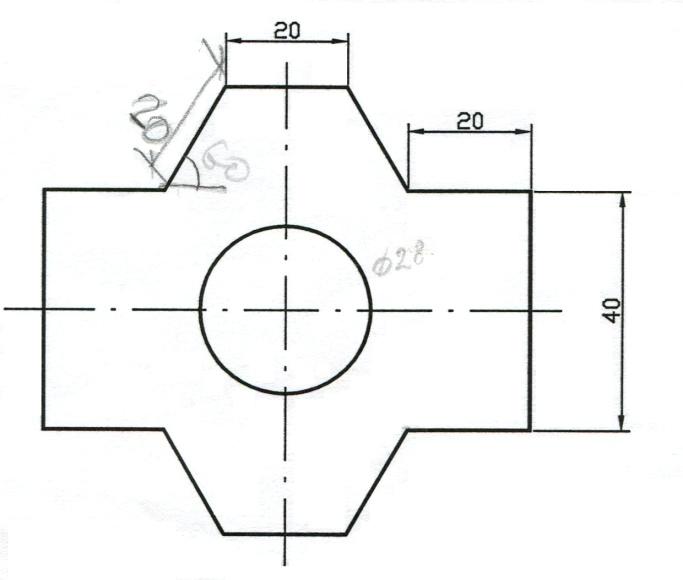

3. Черчение простой фигуры

Начертим фигуру:

4. Отсчет угловых размеров

• Для построеня данной фигуры нам понадобятся угловые размеры, которые мы будемм вводить с клавиатуры (Для каждого угла свой)

  - @20- @20- @20-@20

• Для построеня круга поставим привязку ПЕРЕСЕЧЕНИЕ (В СТРОКЕ СОСТОЯНИЯ); мышью отметим пересечение линий и с клавиатуры наберем ВЕЛИЧИНУ РАДИУСА + ENTER

Вы сегодня узнали:

Как откладывать отрезки определенного размера.

Как задавать направление линии

Познакомились с режимом ОРТО

Узнали привязки (конечная точка ).

Принципы построение круга
