Урок 23-24. 2 ч. Клёпка

Клепка

Сегодня

Знать:

• Свойства материалов, назначение и характеристики заклепок

Уметь:

- Размечать заготовку, пользоваться сверлильным, слесарным технологическим оборудованием, контрольно-измерительным инструментом

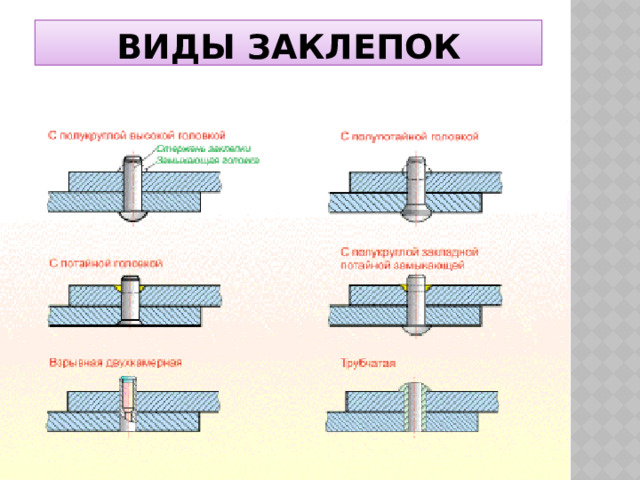

Виды заклепок

Технический процесс клепки

Осаживание стержня заклепки

Придание формы замыкающей головке при помощи молотка

Виды заклепочных швов

Однорядные в стыковом соединении с двумя накладками

Однорядные внахлестку

Длина части стержня заклепки для образования замыкающей головки, определяется по формуле J= S + (0,8…1,2)d

J – длина стержня заклепки в мм;

S – толщина склепываемых листов в мм;

D – диаметр заклепки;

Для образования замыкающей, полукруглой головки J= S + (1,2…1,5)d

Виды заклепочных швов

Однорядные в стыковом соединении с одной накладкой

Двурядные с шахматным расположением заклепок в стыковом соединении с одной накладкой

Приспособления для клёпки

При расклёпывании металл упрочняется, поэтому стремятся к возможно меньшему числу ударов, Сначала несколькими ударами молотка осаживают стержень, затем боковыми ударами молотка придают полученной головке необходимую форму, после чего обжимкой окончательно оформляют замыкающую головку.

Окончательное оформление замыкающей головки с помощью обжимки

• Обжимка
• Поддержка

Приспособления для клёпки

Осаживание заклёпываемых листов с помощью натяжки

Под закладную головку ставят массивную поддержку. Склёпываемые листы осаживают (уплотняют) с помощью натяжки, которую устанавливают так, чтобы выступающий конец стержня вошёл в её отверстие. Ударом молотка по вершине натяжки осаживают листы, устраняя зазор между ними

• Натяжка
• поддержка

Подготовка детали к клепке

Пошаговое действие решения задачи

Результат выполнения

1.Отметить на размеченной детали место склепывания

Обеспечение для выполнения

Отмеченное место склепывания

2.Взять левой рукой размеченную деталь

Готовая неразмеченная деталь

Размеченная деталь в руке

3.Наложить ее на место склепывания

Размеченная деталь

Совмещенные детали

4.Сжать детали

Размеченная и неразмеченная детали для склепывания

Склепанные между собой детали

Струбцины. Ручные тиски

Подготовка детали к клепке (продолжение)

Пошаговое действие решения задачи

Результат выполнения

5. Выбрать заклепку

Обеспечение для выполнения

Заклепка, соответствующего диаметра и длины

6.Выбрать сверло

Скрепленные между собой детали. Штангенциркуль, Заклепки

Сверло, соответствующего диаметра

7. Просверлить отверстие под заклепку

Сверла, заклепка, соответствующего диаметра

Сквозное отверстие в деталях под заклепку

8. Зенковать место под головку заклепки

Скрепленные между собой детали. Сверло, соответствующего диаметра. Сверлильное оборудование

Подготовленное для клепки отверстие в деталях

Сквозное отверстие в деталях под заклепку. Зенковка. Сверлильное оборудование

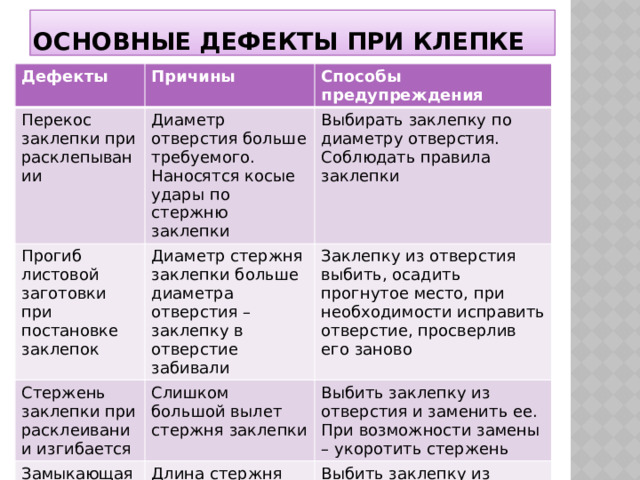

Основные дефекты при клепке

Дефекты

Причины

Перекос заклепки при расклепывании

Способы предупреждения

Диаметр отверстия больше требуемого. Наносятся косые удары по стержню заклепки

Прогиб листовой заготовки при постановке заклепок

Стержень заклепки при расклеивании изгибается

Диаметр стержня заклепки больше диаметра отверстия – заклепку в отверстие забивали

Выбирать заклепку по диаметру отверстия. Соблюдать правила заклепки

Заклепку из отверстия выбить, осадить прогнутое место, при необходимости исправить отверстие, просверлив его заново

Слишком большой вылет стержня заклепки

Замыкающая головка неполная

Выбить заклепку из отверстия и заменить ее.

Длина стержня заклепки меньше расчетной

При возможности замены – укоротить стержень

Выбить заклепку из отверстия и заменить ее. Отсортировать заклепки по длине
