::: Урок 3 :::
Типы линий

Сегодня вы научитесь:

Чертить разным типом линий.
Пользоваться инструментом СПЛАЙН.
Наносить штриховку.

Выполнение упражнения

1. Создание фронтального вида детали

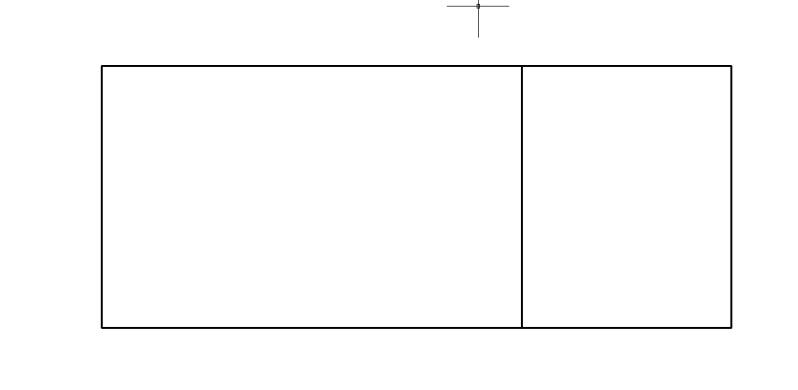

• Инструментом ОТРЕЗОК начертим прямоугольник размером 50х80 Enter;

• Далее вычертим прмоугольник 50х40:

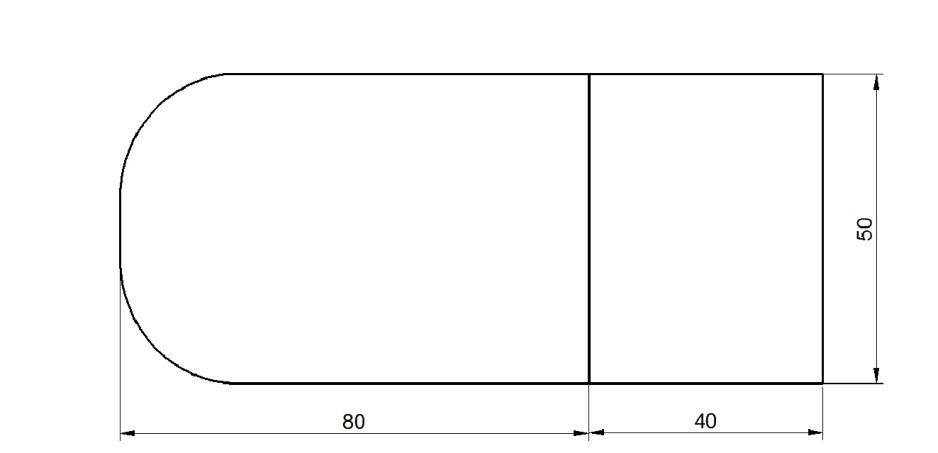

• Инструментом СОПРЯЖЕНИЕ скруглим углы для этого:

- набрать букву д + Enter
- 20 + Enter
- Выбираем поочередно перпендикулярные линии

 Аналогично выполним скругление с другой стороны (достаточно нажать на инструмент и выбрать линии

:: к началу страницы ::

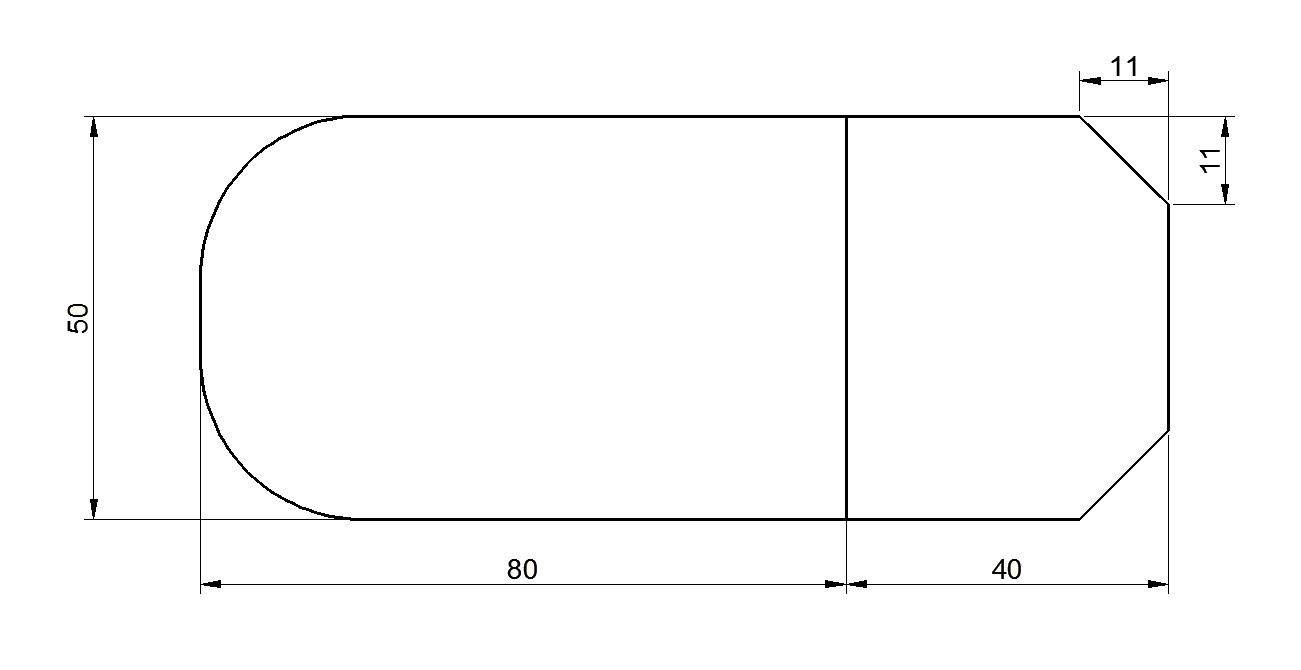

2. Инструмент ФАСКА

Отсекаются углы аналогично инструменту СОПРЯЖЕНИЕ

• Выберите инструмент ФАСКА

• наберите д + Enter

• 11 + Enter + Enter ( для одинаковой длинны отсекаемого отрезка)

• Выберем перпендикулярные линии по одной

• Аналогично отсечем отрезок на втором углу;

3. Типы линий

• Меню ФОРМАТ/Типы линий/ Загрузить:

• Выбираем штриховую линию OK;

• Еще раз ее выбираем и жмем на кнопку ТЕКУЩИЙ ( после загрузки поменять тип линии можно на панели инструментов)

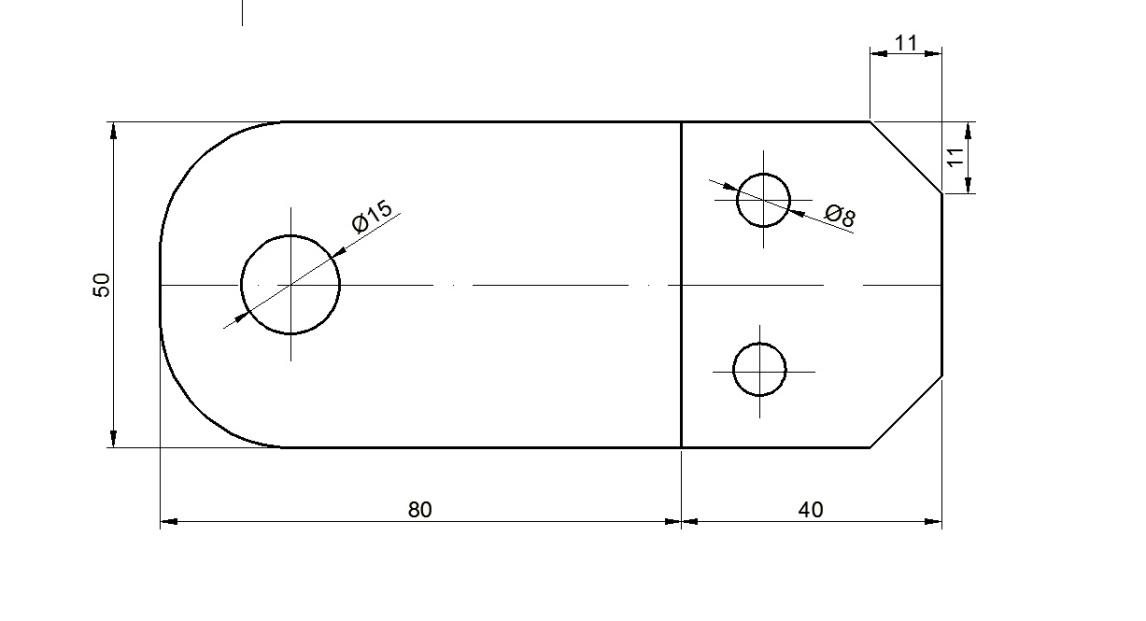

• Выбираем инструмент ОТРЕЗОК и с привязкой СЕРЕДИНА проводим осевую линию

• На расстоянии 20 и 12 провести осевые линии для определения центов круга радиус кругов 7.5 и 4

4. Создание штриховки

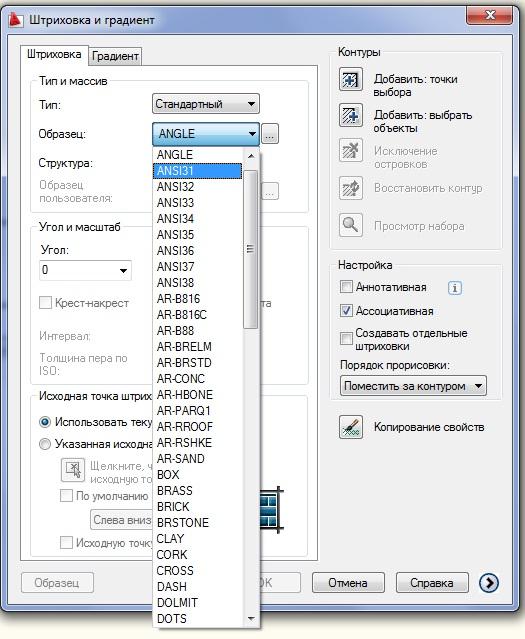

В меню Рисвани/Штриховка выбрать Тип штриховки как на рис.

• Нажать кнопку Добавить: Точки выбора

• Появившимся крестом щелкнуть внутрь контура

• нажмите Enter затем кнопку OK:

Теперь вы можете применить ШТРИХОВКУ и инструменты ФАСКА и СОПРЯЖЕНИЕ

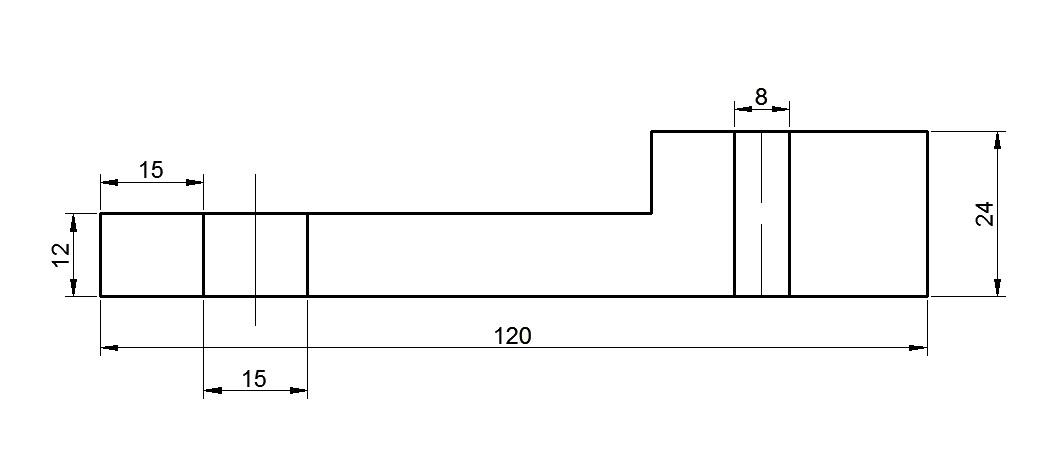

Создайте сами вид справа:

• Применяйте для создания кривой линии инструмент СПЛАЙН

:: к началу страницы ::

Вы сегодня узнали:

Как создавать штриховку

Научились пользоваться инструментом СПЛАЙН

Научились чертить разным типом линий
