Урок 4: Autocad Массивы

Урок 4
Массивы

Сегодня вы научитесь:

Пользоваться инструментом Массив.
Создавать прямоугольный массив.
Создавть круговой массив.

1. Создание прямоугольного массива

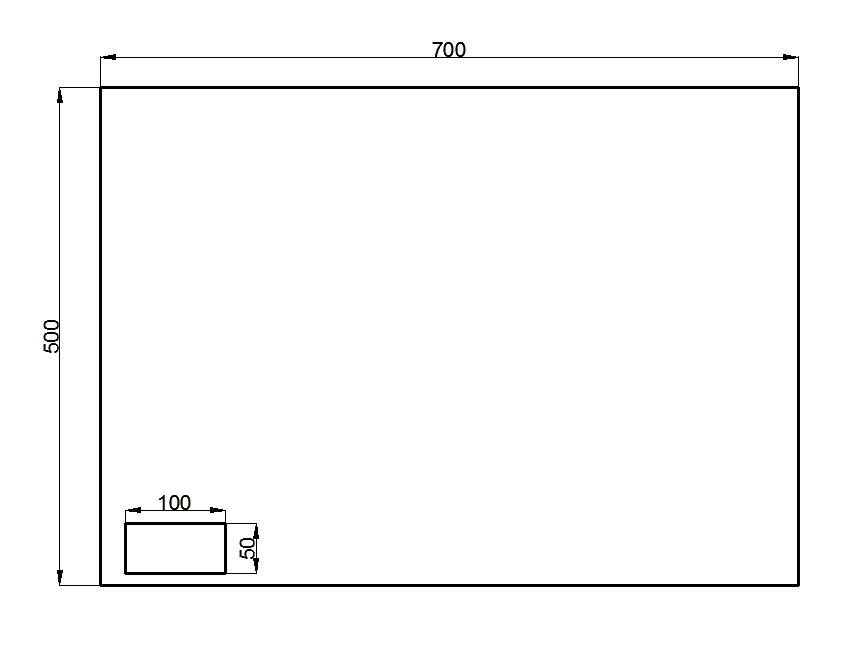

• Начертите прямоугольник размером

• на расстоянии 40 сверху и снизу с применением привязки объектное отслеживание начертим прямоугольник 100х50

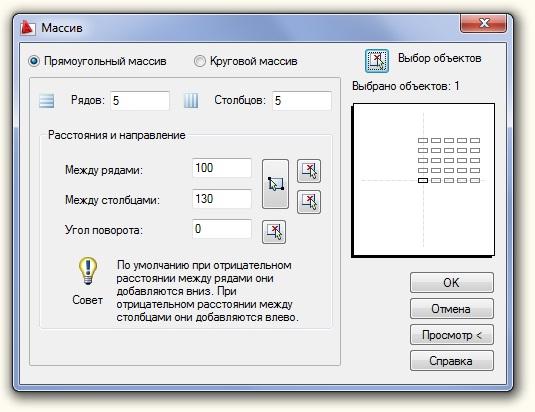

• Жмем кнопку Массив на правой панели инструментов, в появившемся окне устанавливаем:
  1. Прямоугольный массив
  2. Выберем малый прямоугольник +Enter
  3. Рядов 5, столбцов 5
  4. расстояние между рядами 100, между столбцами 130

• жмем ОК

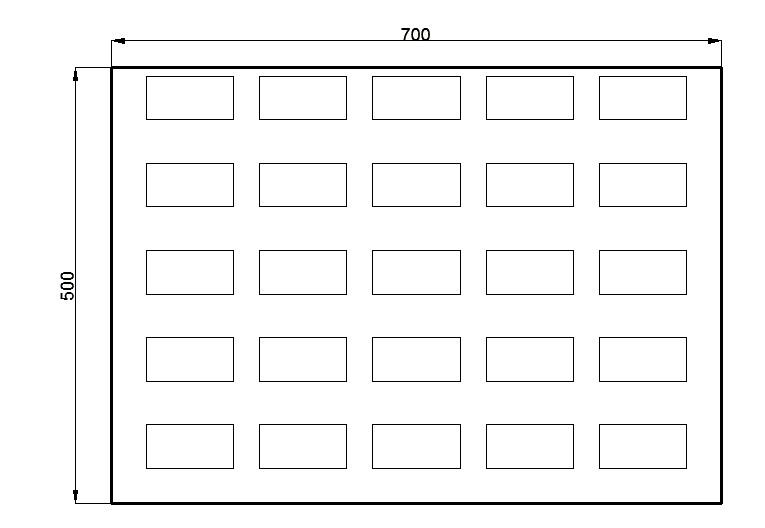

• Вот так работает инструмент прямоугольный МАССИВ

:: к началу страницы ::

2.Круговой массив

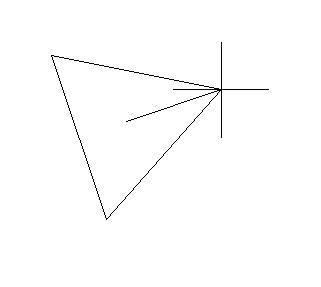

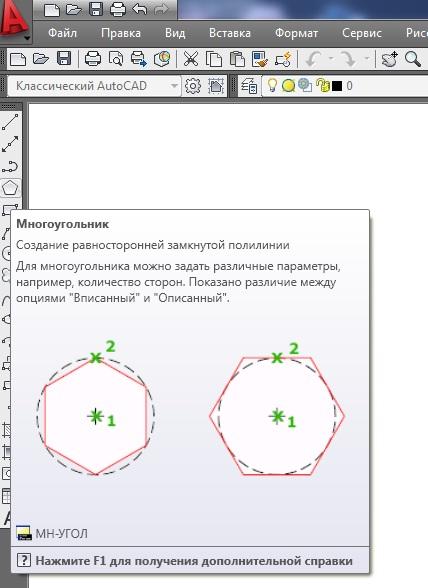

Создадим треугольник инструментом Многоугольник

• Количество сторон 3 , центр треугольника в центе экрана

• Нажмем Enter (для ввода вписанного треугольника по умолчанию)

• Радиус окружности - 200+ Enter

Создадим круговой массив: Меню Редактировать. Массив

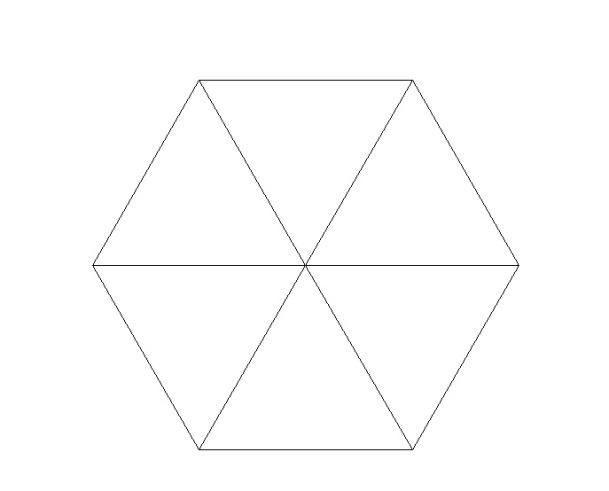

Выберем круговой, число элементов 6, центр массива угол треугольника

Вы сегодня узнали:

Как создавать массив прямоугольгый

Как создавать массив круговой
