Тема 7. Прості механізми. 7 клас

Прості механізми

Що потрібно, щоб викопать яму?

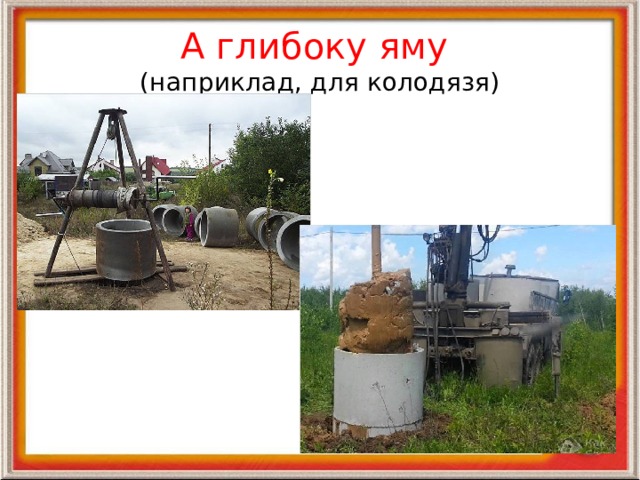

А глибоку яму (наприклад, для колодязя)

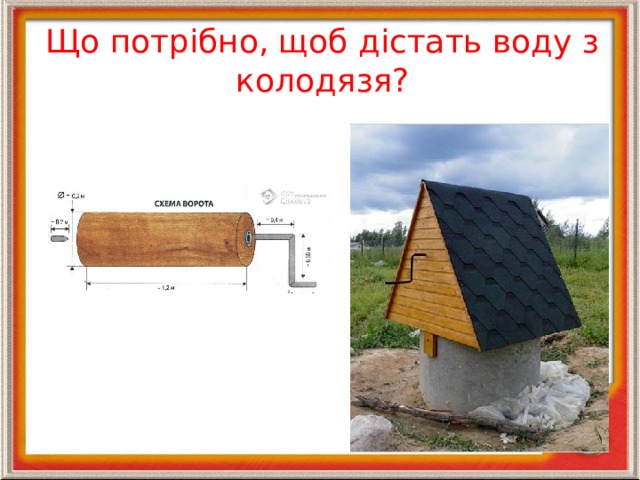

Що потрібно, щоб дістать воду з колодязя?

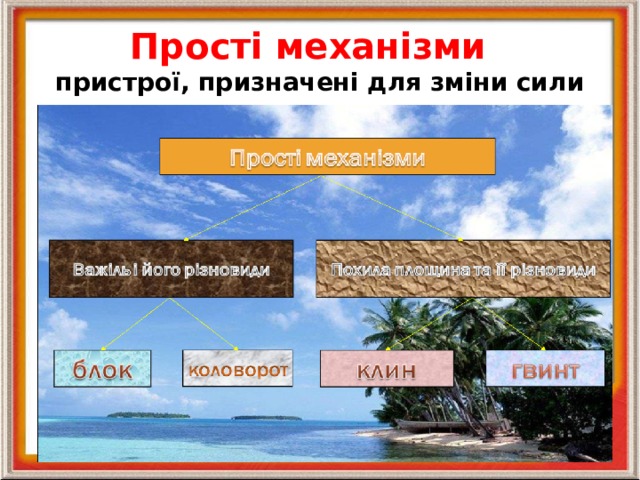

Прості механізми пристрої, призначені для зміни сили

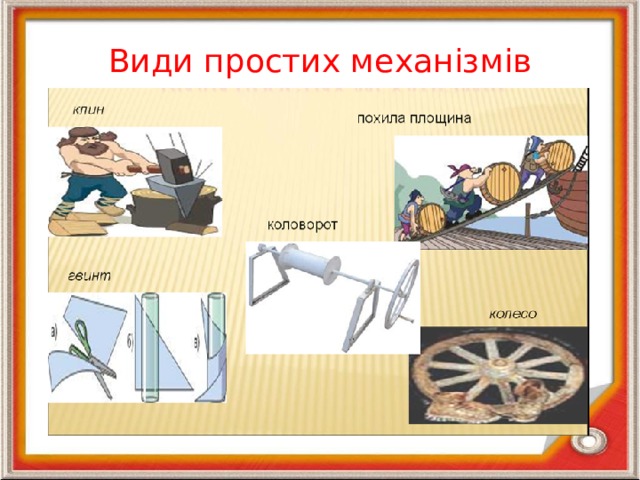

Види простих механізмів

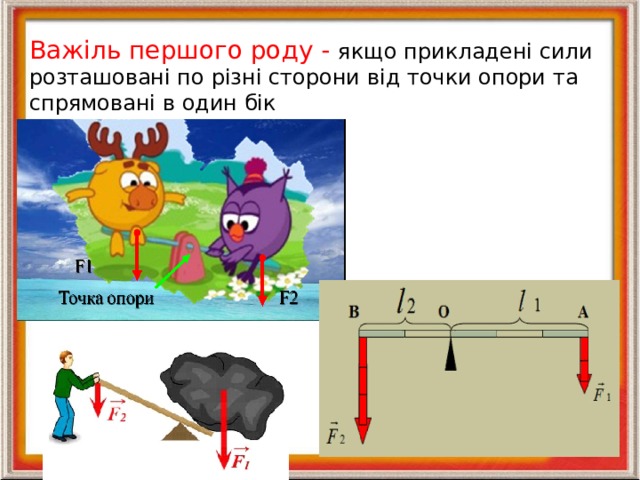

Важіль першого роду - якщо прикладені сили розташовані по різні сторони від точки опори та спрямовані в один бік

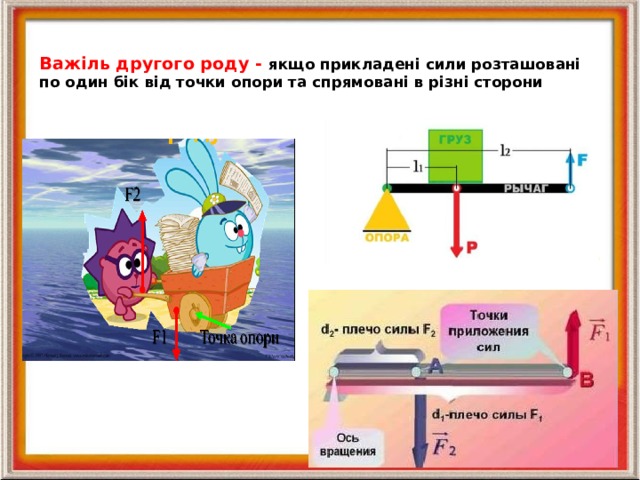

Важіль другого роду - якщо прикладені сили розташовані по один бік від точки опори та спрямовані в різні сторони

Властивість важеля першим сформулював Архімед (287-212 р. до н.е.)

Пра вило важеля:

Якщо на важіль діє пара сил, то він перебуває в рівновазі тоді, коли модулі сил обернено пропорційні плечам цих сил: =

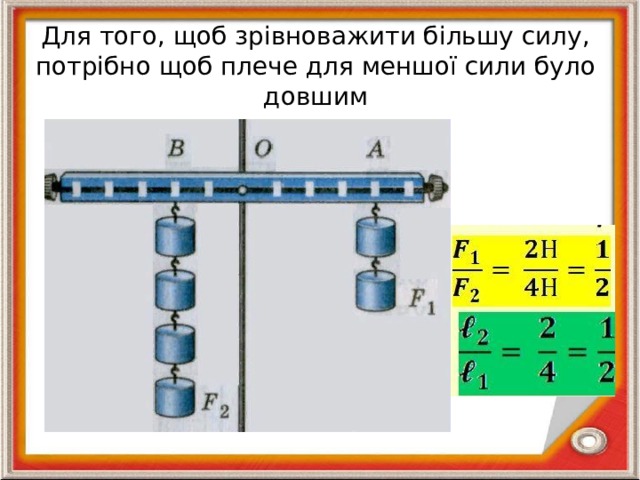

Для того, щоб зрівноважити більшу силу, потрібно щоб плече для меншої сили було довшим

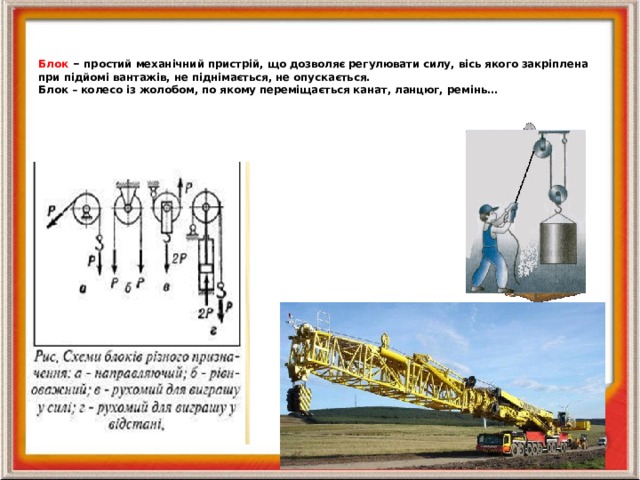

Блок – простий механічний пристрій, що дозволяє регулювати силу, вісь якого закріплена при підйомі вантажів, не піднімається, не опускається. Блок – колесо із жолобом, по якому переміщається канат, ланцюг, ремінь…

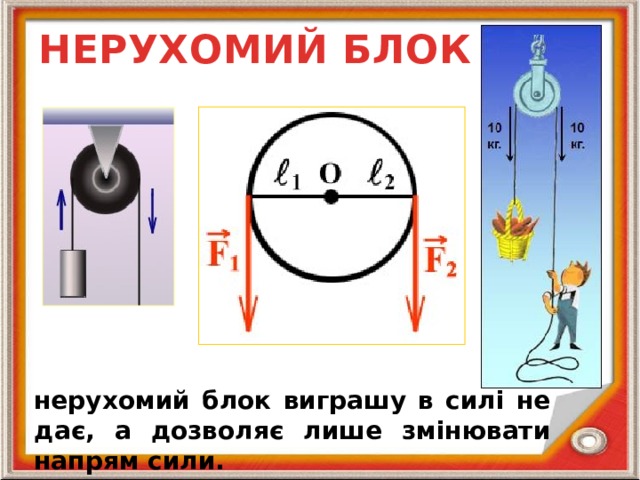

НЕРУХОМИЙ БЛОК

нерухомий блок виграшу в силі не дає, а дозволяє лише змінювати напрям сили.

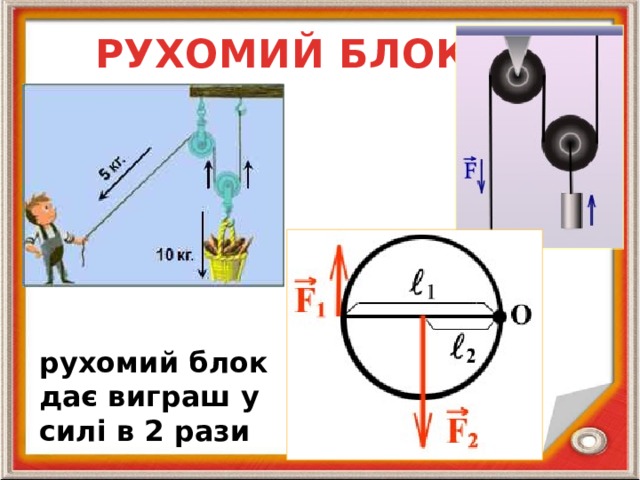

РУХОМИЙ БЛОК

рухомий блок дає виграш у силі в 2 рази

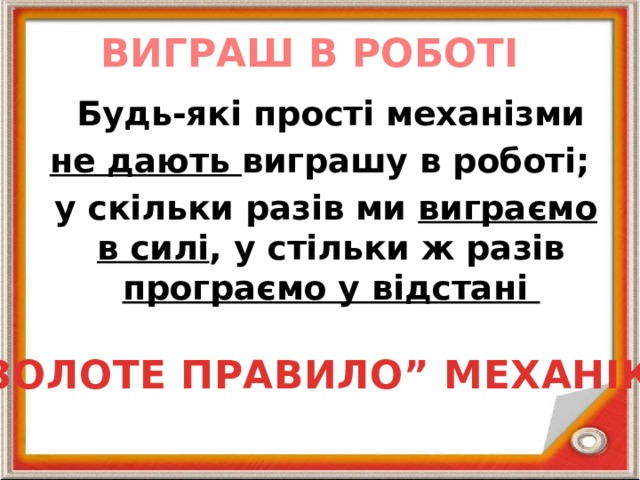

ВИГРАШ В РОБОТІ

Будь-які прості механізми

не дають виграшу в роботі;

у скільки разів ми виграємо в силі , у стільки ж разів програємо у відстані

,,ЗОЛОТЕ ПРАВИЛО” МЕХАНІКИ

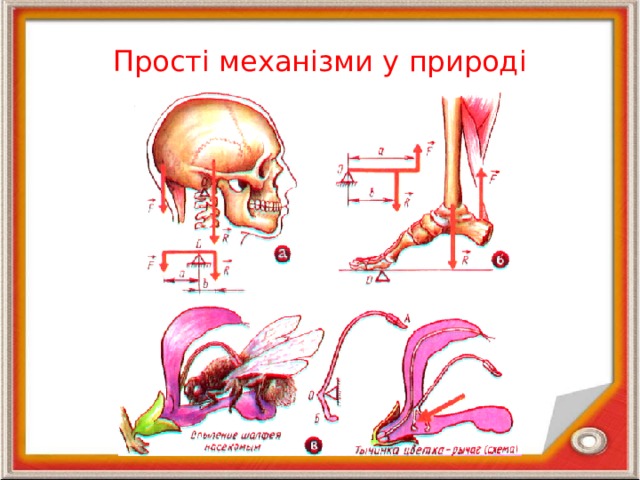

Прості механізми у природі

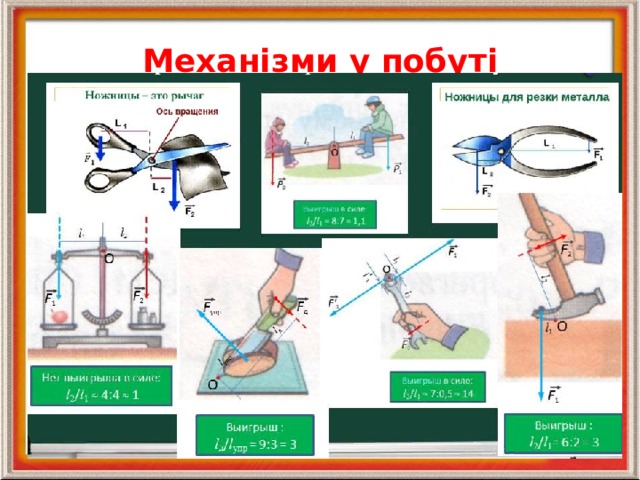

Механізми у побуті

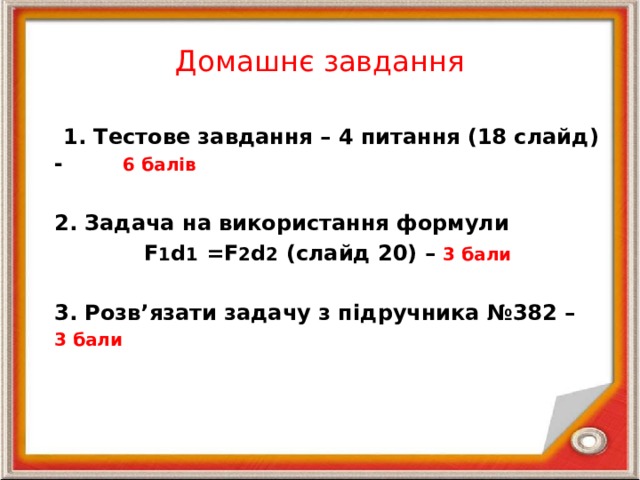

Домашнє завдання

1. Тестове завдання – 4 питання (18 слайд) - 6 балів

2. Задача на використання формули

F 1 d 1 =F 2 d 2 (слайд 20) – 3 бали

3. Розв’язати задачу з підручника №382 –

3 бали

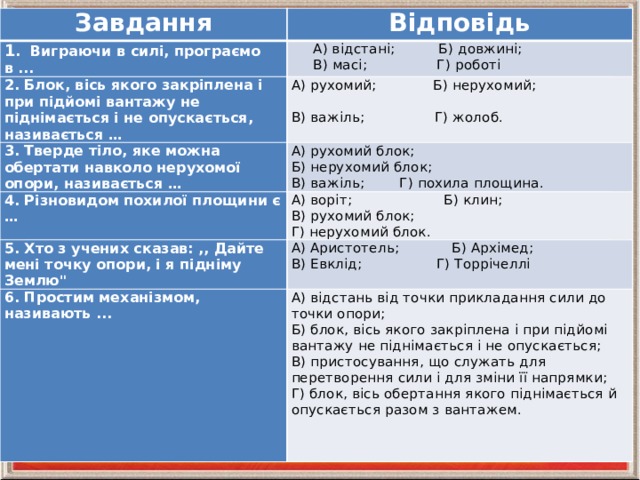

Завдання

Відповідь

1 . Виграючи в силі, програємо в ...

2. Блок, вісь якого закріплена і при підйомі вантажу не піднімається і не опускається, називається …

А) відстані; Б) довжині;

3. Тверде тіло, яке можна обертати навколо нерухомої опори, називається …

А) рухомий; Б) нерухомий;

В) масі; Г) роботі

А) рухомий блок;

4. Різновидом похилої площини є …

5. Хто з учених сказав: ,, Дайте мені точку опори, і я підніму Землю"

А) воріт; Б) клин;

Б) нерухомий блок;

В) важіль; Г) жолоб.

6. Простим механізмом, називають ...

А) Аристотель; Б) Архімед;

В) важіль; Г) похила площина .

В) рухомий блок;

Г) нерухомий блок.

В) Евклід; Г) Торрічеллі

А) відстань від точки прикладання сили до точки опори;

Б) блок, вісь якого закріплена і при підйомі вантажу не піднімається і не опускається;

В) пристосування, що служать для перетворення сили і для зміни її напрямки;

Г) блок, вісь обертання якого піднімається й опускається разом з вантажем.

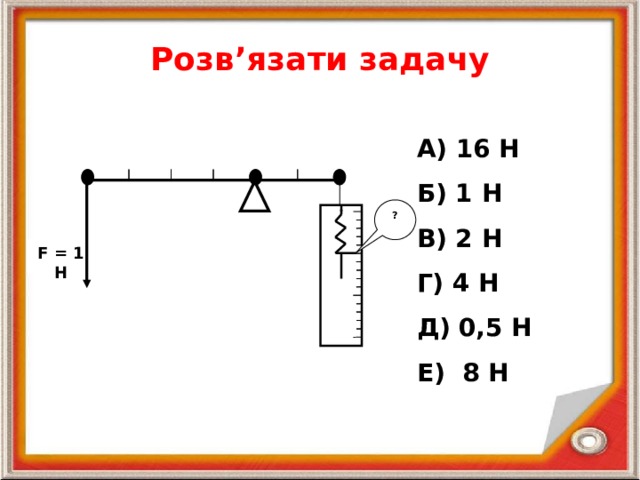

Розв’язати задачу

А) 16 Н

Б) 1 Н

В) 2 Н

Г) 4 Н

Д) 0,5 Н

Е) 8 Н

?

F = 1 H
