План–конспект урока по физике «Самоиндукция. Индуктивность. Энергия магнитного поля тока» (8 класс )
Тема урока: Самоиндукция. Индуктивность. Энергия магнитного поля.
Цель: Формирование понятия явления самоиндукции, его проявлении в цепях электрического тока. Применение самоиндукции в электротехнических устройствах.
Задачи:
Образовательные: Повторить знание учащихся о явление электромагнитной индукции, углубить их; на этой основе изучить явление самоиндукции.
Воспитательные: Воспитать интерес к предмету, трудолюбие и умение внимательно оценивать ответы товарищей. Показать значение причинно- следственных связей в познаваемости явлений.
Развивающие: Развитие физического мышления учащихся, расширение понятийного аппарата учащихся, формирование умений анализировать информацию, делать выводы из наблюдений и опытов.
Тип урока: урок изучения нового материала.
Оборудование: Катушка индуктивности с сердечником – демонстрационная, источник питания, ключ, две лампочки на 3,5 В, реостат на 100 Ом, неоновая лампочка на 200В.
Опыты: 1) опыт по наблюдению явления самоиндукции при замыкании цепи; 2) опыт по наблюдению явления самоиндукции при размыкании цепи;
План урока:
Организационный момент.
Актуализация опорных знаний.
Мотивация.
Изучение нового материала.
Закрепление.
Домашнее задание.
Ход урока
Организационный момент.(1 мин)
Актуализация опорных знаний.
- Что называют явлением электромагнитной индукции?
-Какая гипотеза Фарадея привела к открытию электромагнитной индукции?
-Как Фарадей открыл явление электромагнитной индукции?
-При каких условиях возникает индукционный ток в катушке?
- Отчего зависит направление индукционного тока?
-Чем объясняется отталкивание алюминиевого кольца при введение в него магнита и притяжение к магниту при его удалении из кольца?
- Почему разрезанное алюминиевое кольцо не взаимодействует с движущимся магнитом?
- Сформулируйте правило Ленца.
-Как с помощью правила Ленца определить направление индукционного тока в проводнике?
3 . Мотивация.
Основы электродинамики были заложены Ампером в 1820 году. Работы Ампера вдохновили многих инженеров на конструирование различных технических устройств, таких как электродвигатель (конструктор Б.С. Якоби), телеграф (С. Морзе), электромагнит, конструированием которого занимался известный американский ученый Генри. Создавая различные электромагниты, в 1832 году ученый открыл новое явление в электромагнетизме – явление самоиндукции. Об этом мы будем говорить на этом уроке.
4.Изучение нового материала.
Рассмотрим частный случай электромагнитной индукции: возникновение индукционного тока в катушке при изменении силы тока в ней.
Для этого проведём опыт, изображённый на рисунке. Замкнём цепь ключом Кл. Лампа Л1 загорится сразу, а Л2 — с опозданием приблизительно в 1 с. Причина запаздывания заключается в следующем. Согласно явлению электромагнитной индукции, в реостате и в катушке возникают индукционные токи. Они препятствуют увеличению силы тока I1 и I2 (это следует из правила Ленца и правила правой руки). Но в катушке К индукционный ток будет значительно больше, чем в реостате Р, так как катушка имеет гораздо большее число витков и сердечник, т. е. обладает большей индуктивностью, чем реостат.
В проделанном опыте мы наблюдаем явление самоиндукции.
Явление самоиндукции заключается в возникновении индукционного тока в катушке при изменении силы тока в ней. При этом возникающий индукционный ток называется током самоиндукции. Это явление было открыто Джозефом Генри, практически одновременно с открытием явлением электромагнитной индукции Фарадеем.
Самоиндукция при размыкании электрической цепи и энергия магнитного поля. Появление мощного индукционного тока при размыкании цепи свидетельствует о том, что магнитное поле тока в катушке обладает энергией. Именно за счёт уменьшения энергии магнитного поля совершается работа по созданию индукционного тока. В этот момент вспыхивает лампа Лн которая, при нормальных условиях, загорается при напряжении 200В. А накопилась эта энергия раньше, при замыкании цепи, когда за счёт энергии источника тока совершалась работа по преодолению тока самоиндукции, препятствующего увеличению тока в цепи, и его магнитного поля.

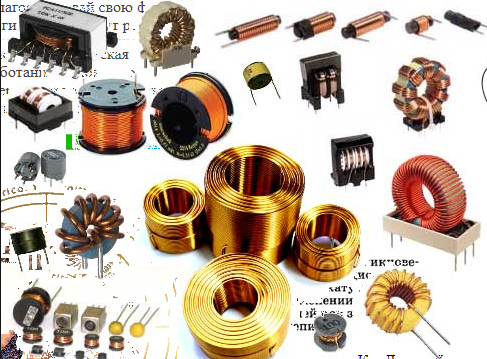

Индуктивность — это величина, равная ЭДС самоиндукции при изменении силы тока в проводнике на 1 А за 1 с. Единица индуктивности — генри (Гн). 1 Гн = 1 В • с/А. 1 генри — это индуктивность такого проводника, в котором возникает ЭДС самоиндукции 1 вольт при скорости изменения силы тока 1 А/с. L называют индуктивностью. Демонстрация различных катушек индуктивности применяемых в радиотехнике и электротехнике. Используем раздаточный материал для просмотра учащимися. (катушки индуктивности)

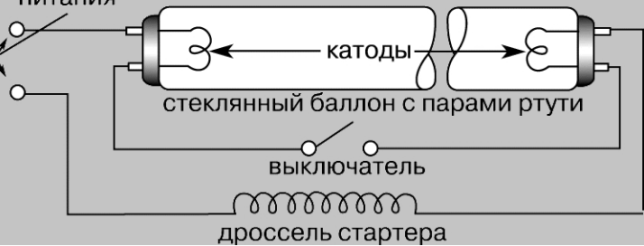

Люминесцентная лампа – это газоразрядные источники света. Их световой поток формируется за счет свечения люминофоров, на которые воздействует ультрафиолетовое излучение разряда. Его видимое свечение обычно не превышает 1-2%. Люминесцентные лампы (ЛЛ) получили широкое применение в освещении помещений разного типа. Их световая отдача в разы больше, чем у привычных ламп накаливания. В качестве выключателя используют устройство – стартёр. Стартер представляет собой небольшую газоразрядную лампу тлеющего разряда. Стеклянная колба наполняется инертным газом (неон или смесь гелий-водород) и помещается в металлический или пластмассовый корпус. При включении схемы на напряжение сети оно полностью окажется приложенным к стартеру. Электроды стартера разомкнуты, и в нем возникает тлеющий разряд. В цепи будет проходить небольшой ток (20-50 мА). Этот ток нагревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере прекратится. После зажигания лампы в цепи установится ток, равный номинальному рабочему току лампы. Этот ток обусловит такое падение напряжения на дросселе, что напряжение на лампе станет примерно равным половине номинального напряжения сети. Так как стартер включен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стартере, его электроды останутся разомкнутыми при горении лампы.
5. Закрепление .
1. Какое явление изучалось на проделанном опыте .
2. В чём заключается явление самоиндукции?
3. Может ли возникнуть ток самоиндукции в прямом проводнике с током? Если нет, то объясните почему; если да, то при каком условии.
4. За счёт уменьшения какой энергии совершалась работа по созданию индукционного тока при размыкании цепи?
5. Какие факты доказывают, что магнитное поле обладает энергией?
6. Что такое индуктивность?
7. Назовите единицу индуктивности в СИ и как она называется?
8. Что такое дроссель и для чего он нужен при работе люминесцентной лампы?
Задача1. Какова индуктивность катушки, если при постепенном изменении в ней силы тока от 5 до 10А за 0,1 с возникает ЭДС самоиндукции, равная 20В?
| Дано: I1=5 А I2=10 А t=0.1 c ε=20 В |
L=
|
[L]= {L}= Ответ : 0,4Гн |
| L - ? |
= Гн
=
= 0.4Задача2. Найти индуктивность проводника, в котором при равномерном изменении силы тока на 2 А в течение 0,25 с возбуждается ЭДС самоиндукции 20 мВ.
6. Домашнее задание. Читать §23 Вопросы §23 , стр 101. По желанию подготовить сообщения по темам: «Применение катушек индуктивности в электротехнике», «Применение люминесцентных ламп», «Борьба с самоиндукцией в электротехнике».
