Урок по теме"Тепловые двигатели. Двигатель внутреннего сгорания"

Двигатели внутреннего сгорания.

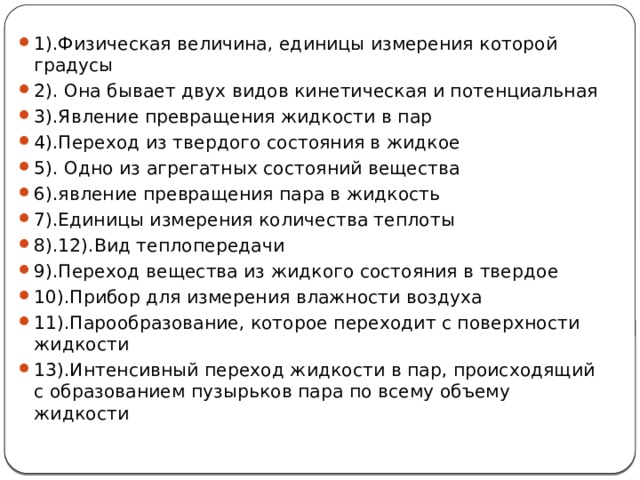

ОТГАДАЕМ КРОССВОРД И ПОЛУЧАЕМ ТЕМУ УРОКА

• 1).Физическая величина, единицы измерения которой градусы
• 2). Она бывает двух видов кинетическая и потенциальная
• 3).Явление превращения жидкости в пар
• 4).Переход из твердого состояния в жидкое
• 5). Одно из агрегатных состояний вещества
• 6).явление превращения пара в жидкость
• 7).Единицы измерения количества теплоты
• 8).12).Вид теплопередачи
• 9).Переход вещества из жидкого состояния в твердое
• 10).Прибор для измерения влажности воздуха
• 11).Парообразование, которое переходит с поверхности жидкости
• 13).Интенсивный переход жидкости в пар, происходящий с образованием пузырьков пара по всему объему жидкости

Тепловые двигатели.

ДВС.

Джеймс Уатт

• УАТТ (Watt) Джеймс (1736-1819), английский изобретатель.

• Изобрел (1774-84) паровую машину с цилиндром двойного действия.

• Применение машины Уатта положило начало эре тепловых двигателей.

Задача урока:

познакомиться с устройством тепловых машин на примере двигателя внутреннего сгорания.

Цели :

изучить

-виды тепловых машин;

-устройство ДВС;

-принцип работы ;

.

Тепловые двигатели

• Тепловой двигатель – это устройство, которое преобразует внутреннюю энергию топлива в механическую работу.

ДВУХТАКТНЫЕ ДВИГАТЕЛИ

ЧЕТЫРЕХТАКТНЫЕ ДВИГАТЕЛИ

Двигатель внутреннего сгорания

• Двигатель внутреннего сгорания  – это двигатель, где сгорание происходит внутри самого двигателя.
• В 1860 году французский инженер Ленуар изобрел и построил так называемый двигатель внутреннего сгорания Ленуара . В этот двигатель поступала смесь светильного газа и воздуха, которая сгорала внутри двигателя и тем самым обеспечивала его работу.

Устройство двигателя внутреннего сгорания

Просмотр фрагмента фильма Опыты_по_физике__Модель_двигателя_внутреннего_сгорания. Под цифрами от 1 до 7 подписываем название

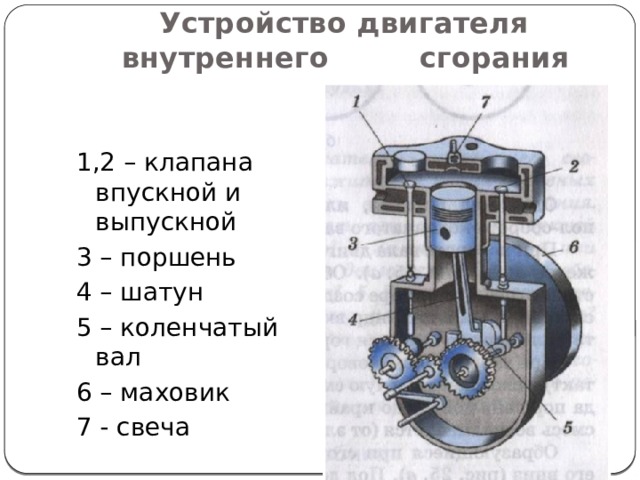

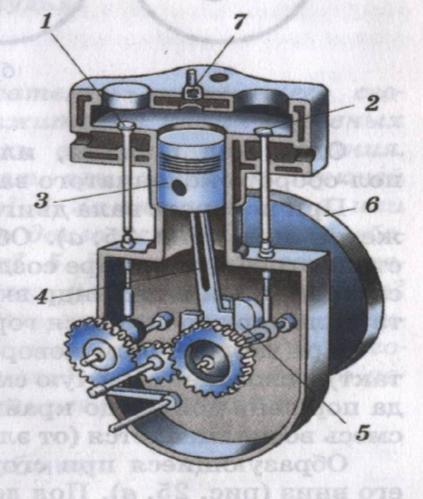

Устройство двигателя внутреннего сгорания

1,2 – клапана впускной и выпускной

3 – поршень

4 – шатун

5 – коленчатый вал

6 – маховик

7 - свеча

Проверяем, что получилось.

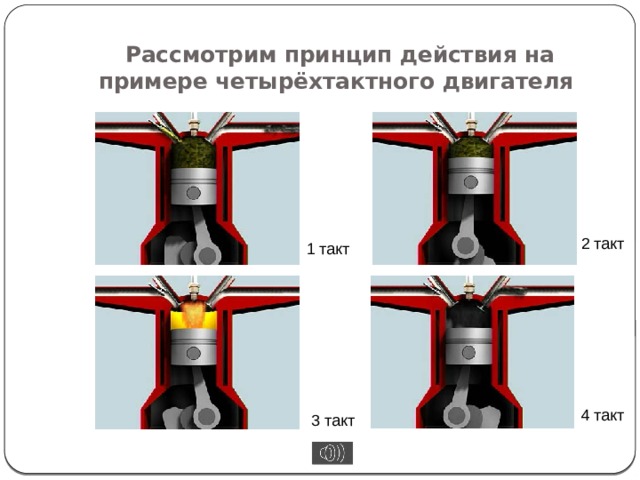

Рассмотрим принцип действия на примере четырёхтактного двигателя

2 такт

1 такт

Просмотри фильм принцип действия двигателя

4 такт

3 такт

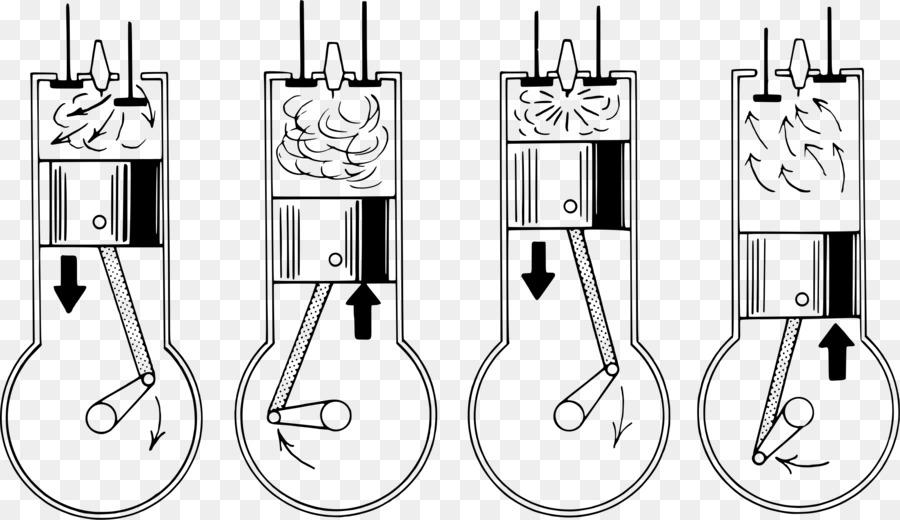

цикл двигателя состоит из следующих четырех тактов

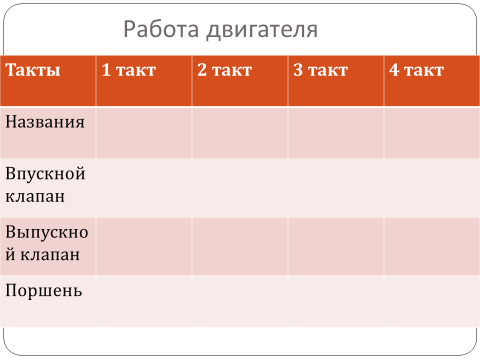

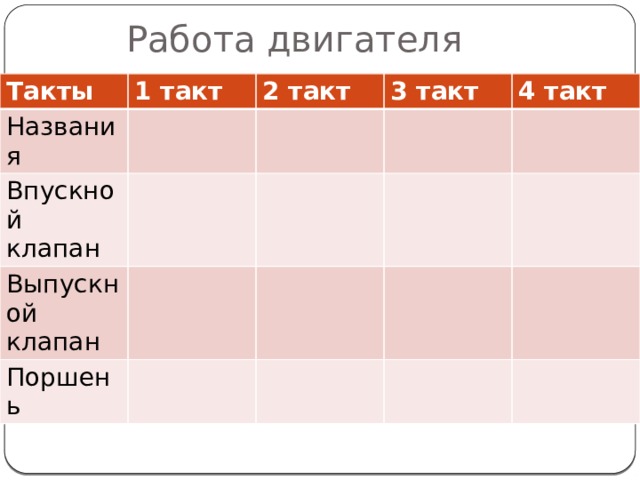

Работа двигателя

Такты

1 такт

Названия

2 такт

Впускной клапан

3 такт

Выпускной клапан

4 такт

Поршень

Подытожим, цикл двигателя состоит из следующих четырех процессов (тактов):

впуск

сжатие

рабочий ход

выпуск

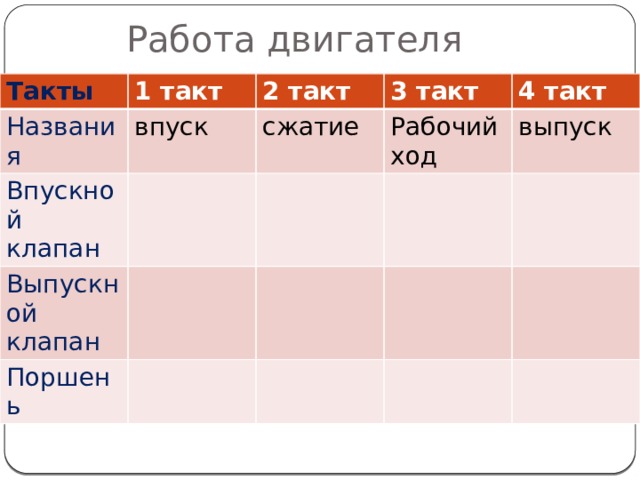

Работа двигателя

Такты

1 такт

Названия

2 такт

впуск

Впускной клапан

3 такт

сжатие

Выпускной клапан

4 такт

Рабочий ход

Поршень

выпуск

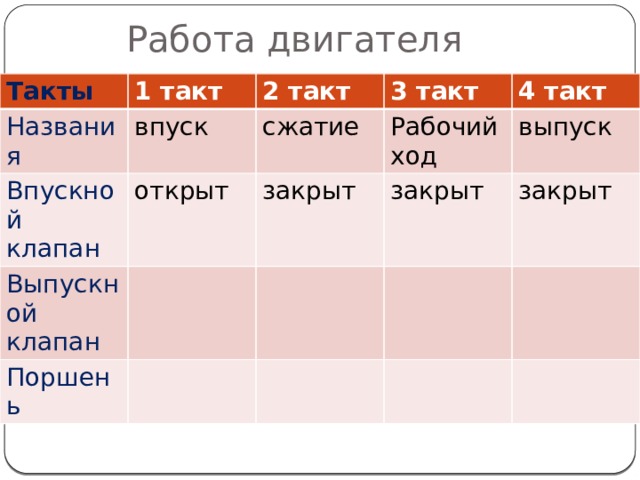

Работа двигателя

Такты

1 такт

Названия

2 такт

впуск

Впускной клапан

открыт

3 такт

Выпускной клапан

сжатие

закрыт

Поршень

Рабочий ход

4 такт

закрыт

выпуск

закрыт

Работа двигателя

Такты

1 такт

Названия

Впускной клапан

2 такт

впуск

Выпускной клапан

открыт

сжатие

3 такт

Рабочий ход

4 такт

закрыт

закрыт

Поршень

выпуск

закрыт

закрыт

закрыт

закрыт

открыт

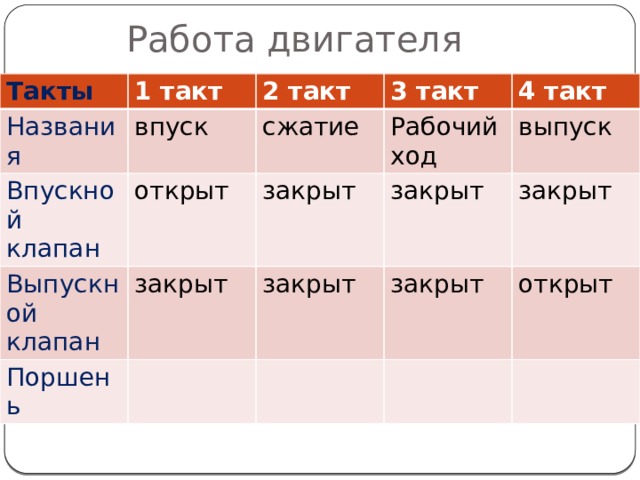

Работа двигателя

Такты

1 такт

Названия

2 такт

впуск

Впускной клапан

открыт

3 такт

сжатие

Выпускной клапан

Поршень

Рабочий ход

закрыт

4 такт

закрыт

движется вниз

закрыт

закрыт

выпуск

закрыт

закрыт

движется вверх

открыт

движется вниз

движется вверх

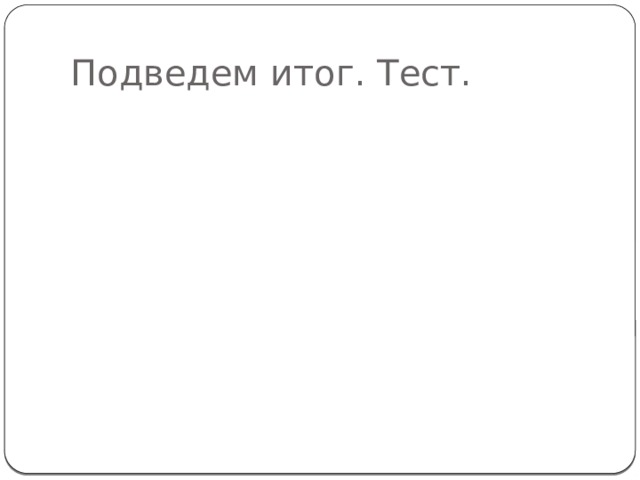

Подведем итог. Тест.

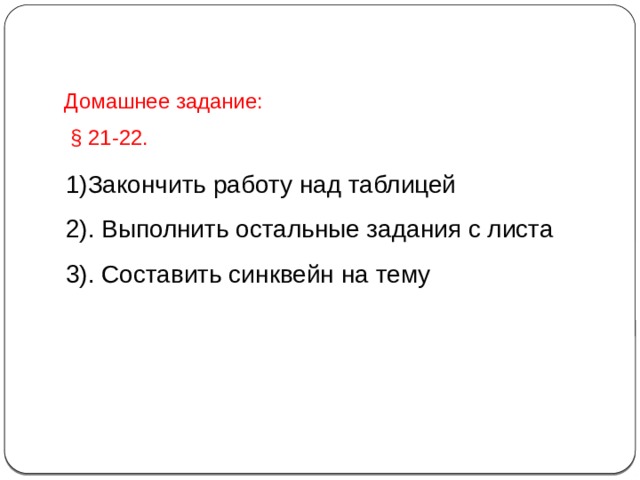

Домашнее задание:

§ 21-22.

1)Закончить работу над таблицей

2). Выполнить остальные задания с листа

3). Составить синквейн на тему
