Урок по теме Линзы 8 класс

ЛИНЗЫ

Построение изображений в линзах

Презентация к урокам по теме «Линза. Построение изображений в линзе» 8 класс. В презентации представлены основные линии и точки линзы, ход лучей, построение изображений в собирающей и рассеивающей линзе, основные применения линз.

Звягина Т.И,учитель физики школы № 644, 20 12 г.

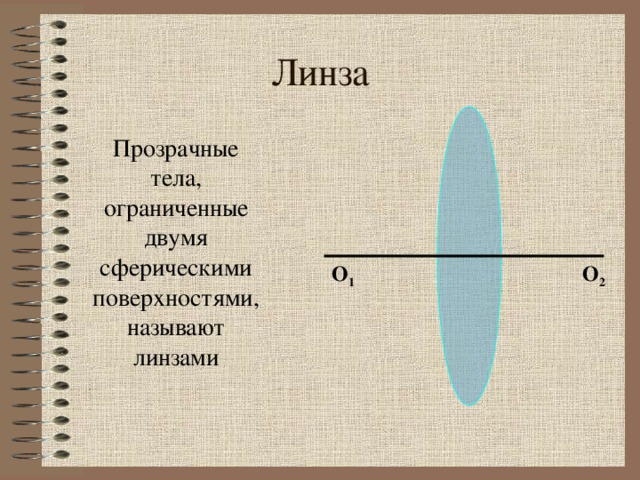

Линза

Прозрачные тела, ограниченные двумя сферическими поверхностями, называют линзами

О 2

О 1

Побочная оптическая ось

Плоскость линзы

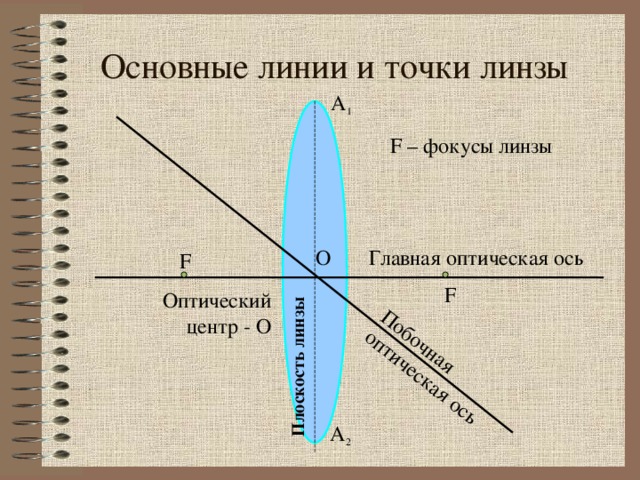

Основные линии и точки линзы

А 1

F – фокусы линзы

Главная оптическая ось

О

F

F

Оптический центр - О

А 2

Фокусы линзы

F

F

Фокус – это точка, в которой соберется после преломления пучок, параллельный главной оптической оси

Каждая линза имеет два фокуса, необходимо напомнить учащимся об обратимости хода лучей.

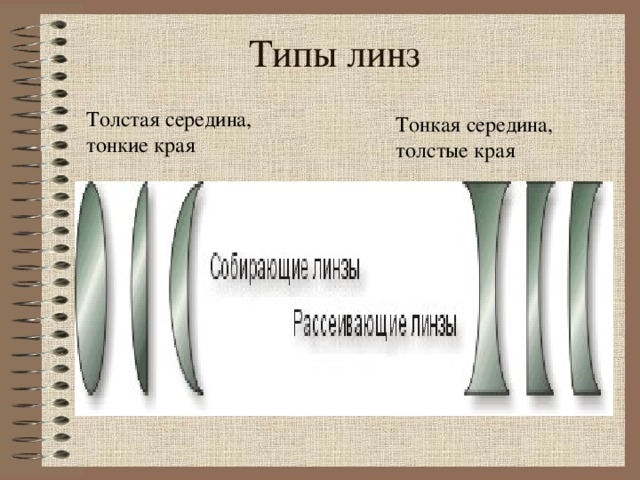

Типы линз

Толстая середина, тонкие края

Тонкая середина, толстые края

Уточнить, что выпуклые линзы являются собирающими только в оптически менее плотных средах.

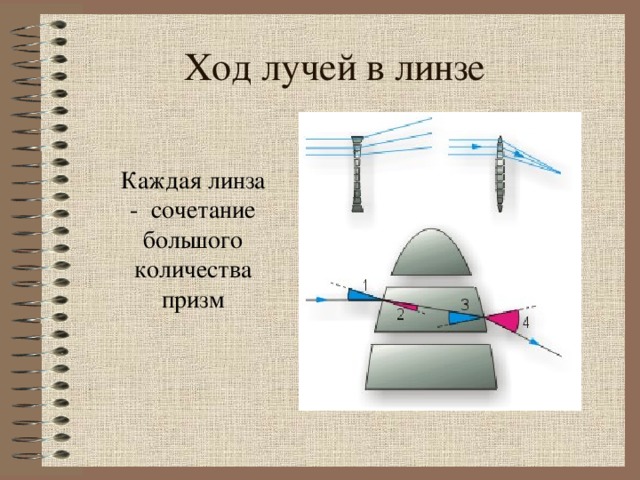

Ход лучей в линзе

Каждая линза - сочетание большого количества призм

http : //www.fizika.ru

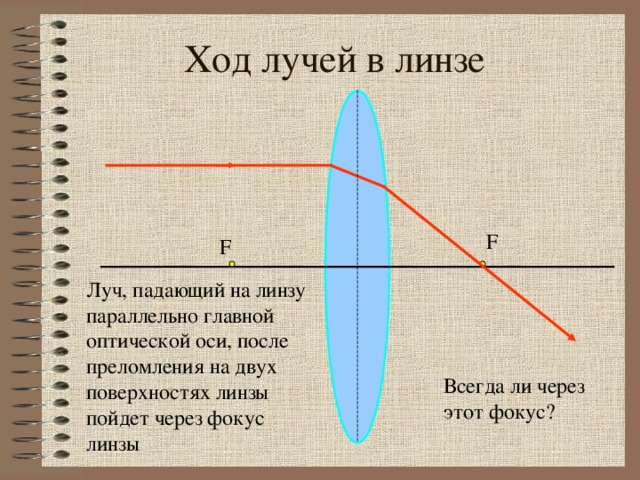

Ход лучей в линзе

F

F

Луч, падающий на линзу параллельно главной оптической оси, после преломления на двух поверхностях линзы пойдет через фокус линзы

Формирование понятия «тонкая линза», моделирование процесса:

Оставляем – преломление на обеих поверхностях

Отказываемся – от толщины, считаем, что лучи преломляются в плоскости линзы.

Всегда ли через этот фокус?

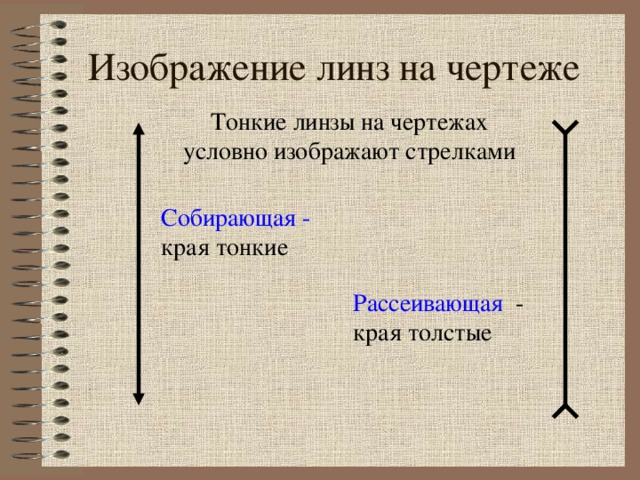

Изображение линз на чертеже

Тонкие линзы на чертежах условно изображают стрелками

Собирающая - края тонкие

Рассеивающая - края толстые

Обратить внимание на связь направления стрелок с геометрией линзы.

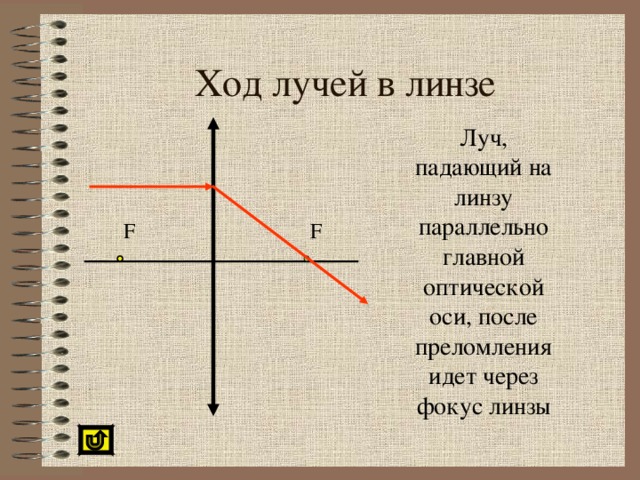

Ход лучей в линзе

Луч, падающий на линзу параллельно главной оптической оси, после преломления идет через фокус линзы

F

F

Гиперссылка на стр.15, 16. Возврат на последний слайд – по стрелке

Ход лучей в линзе

Рассеивающая линза отклоняет лучи от главной оптической оси

F

F

Гиперссылка на стр 16 возврат на стр. 16 по стрелке

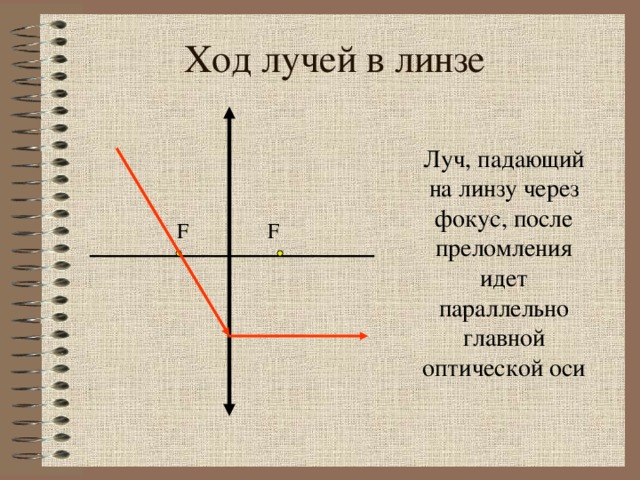

Ход лучей в линзе

Луч, падающий на линзу через фокус, после преломления идет параллельно главной оптической оси

F

F

Обратимость хода лучей

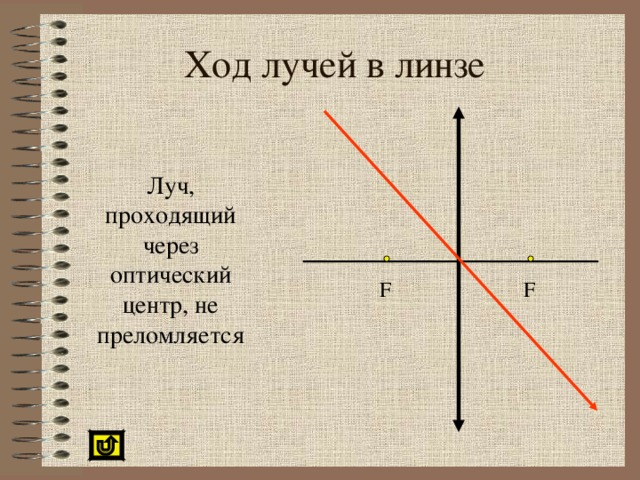

Ход лучей в линзе

Луч, проходящий через оптический центр, не преломляется

F

F

Побочная оптическая ось

Фокальная плоскость

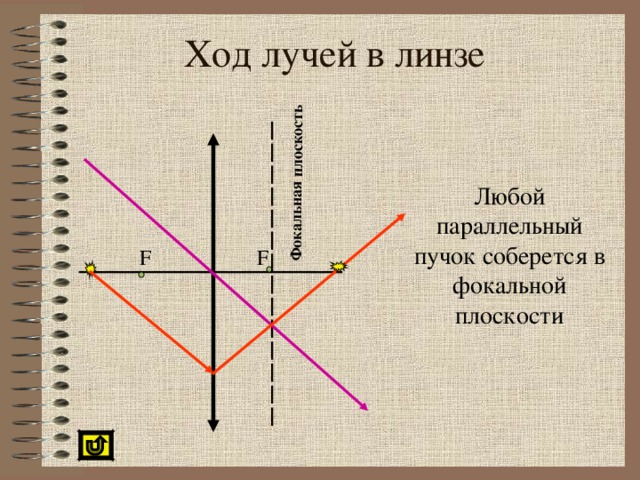

Ход лучей в линзе

Любой параллельный пучок соберется в фокальной плоскости

F

F

Гиперссылки на стр. 15, 16. Возврат к последнему слайду – по стрелке

13

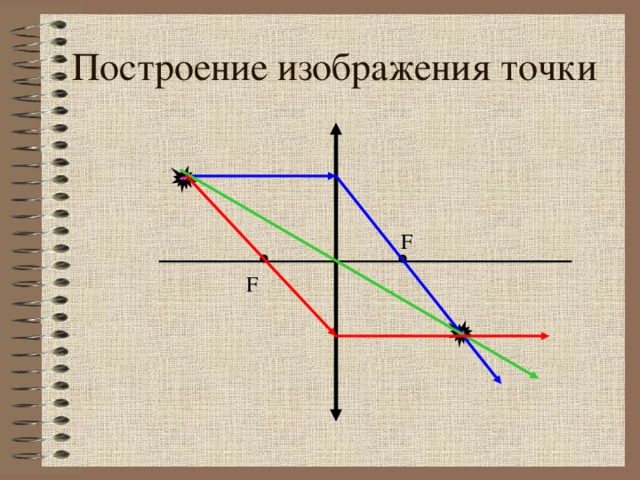

Построение изображения точки

F

F

Использованы три основных луча.

14

Фокальная плоскость

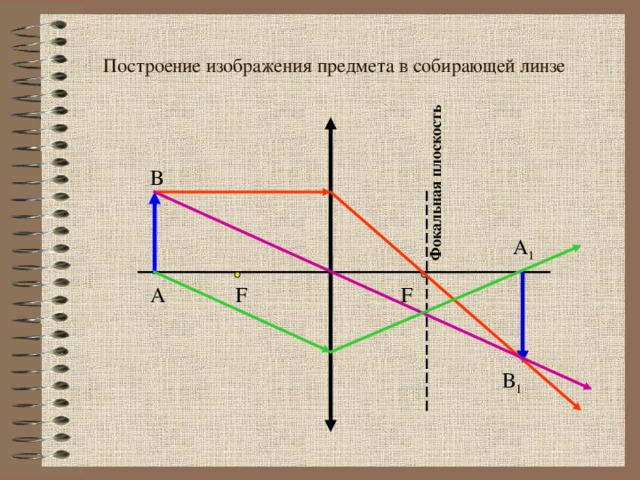

Построение изображения предмета в собирающей линзе

В

А 1

А

F

F

Гиперссылки на стр.9, 11.Возврат по стрелке.

В 1

14

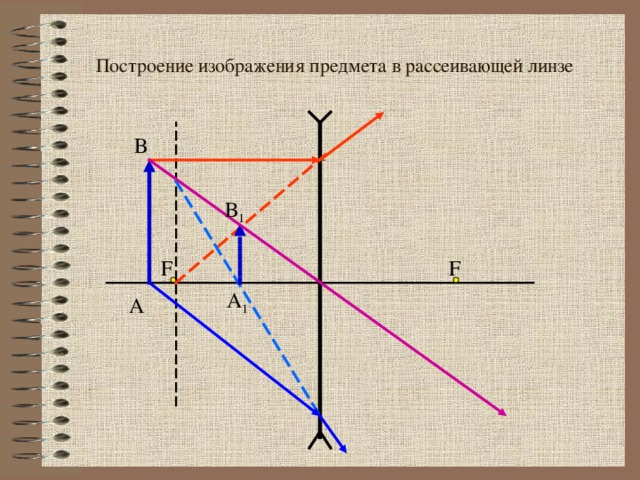

Построение изображения предмета в рассеивающей линзе

В

В 1

F

F

А 1

А

Гиперссылки на стр 9, 13. Возврат по стрелке

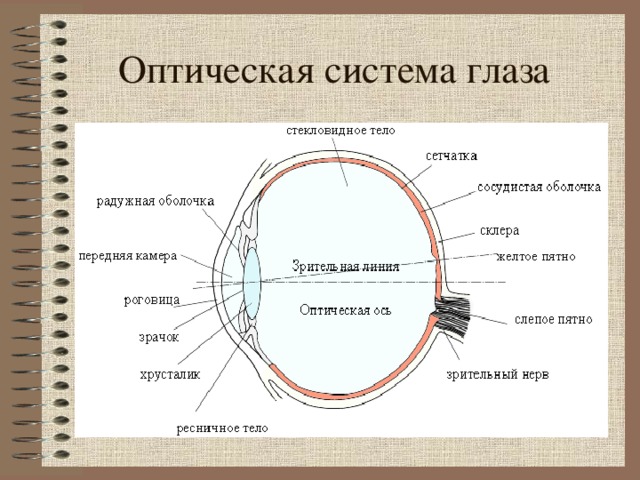

Оптическая система глаза

Рисунок с сайта http://aco.ifmo.ru/el_books/introduction_into_specialization/glava-2/glava-2-1.html

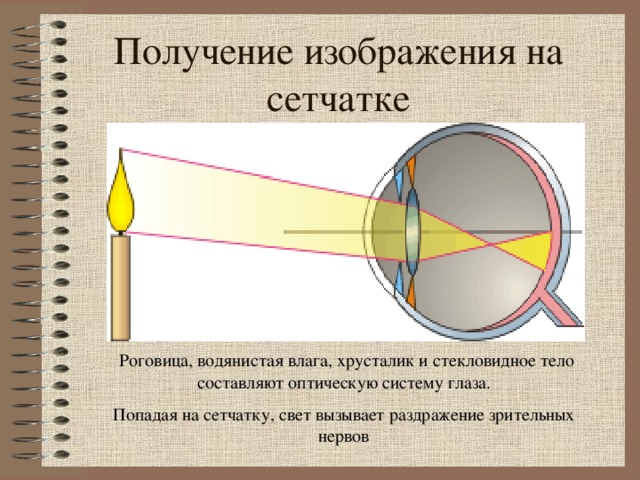

Получение изображения на сетчатке

http://www.fizika.ru/theory/tema-12/p12p.htm

Роговица, водянистая влага, хрусталик и стекловидное тело составляют оптическую систему глаза.

Попадая на сетчатку, свет вызывает раздражение зрительных нервов

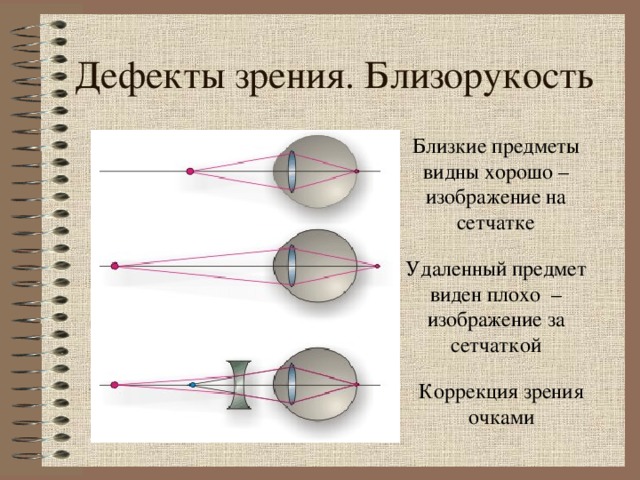

Дефекты зрения. Близорукость

Близкие предметы видны хорошо – изображение на сетчатке

Удаленный предмет виден плохо – изображение за сетчаткой

Рисунок с сайта http : //www. Fizika.ru

Коррекция зрения очками

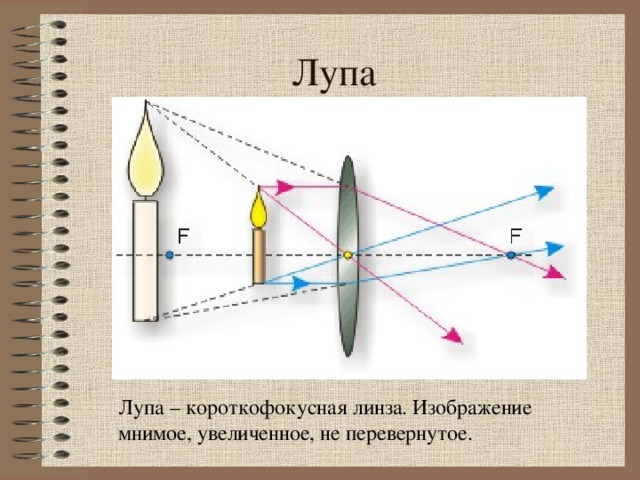

Лупа

http : //www.fizika.ru

Лупа – короткофокусная линза. Изображение мнимое, увеличенное, не перевернутое.

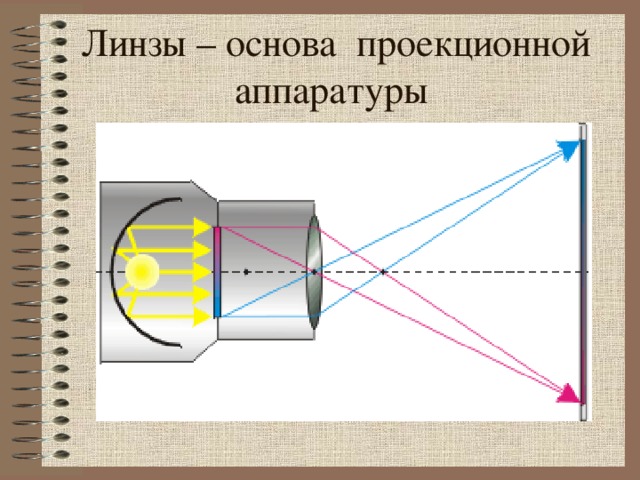

Линзы – основа проекционной аппаратуры

http://www.fizika.ru/theory/tema-12/p12p.htm

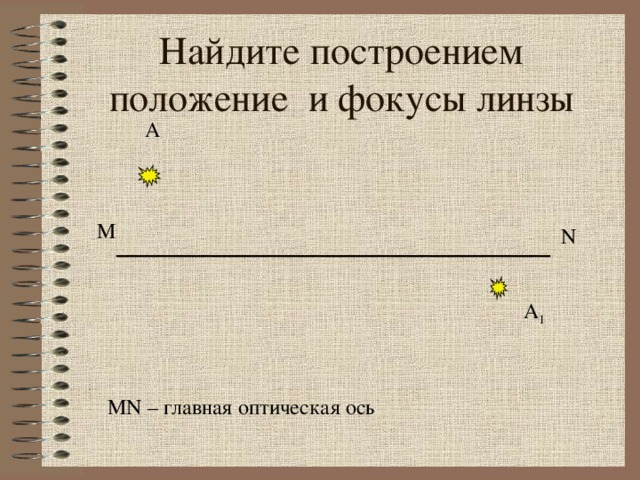

Найдите построением положение и фокусы линзы

А

M

N

А 1

MN – главная оптическая ось

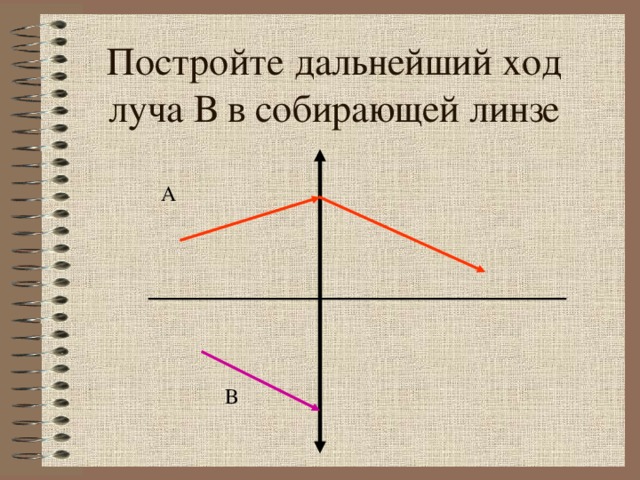

Постройте дальнейший ход луча В в собирающей линзе

А

В

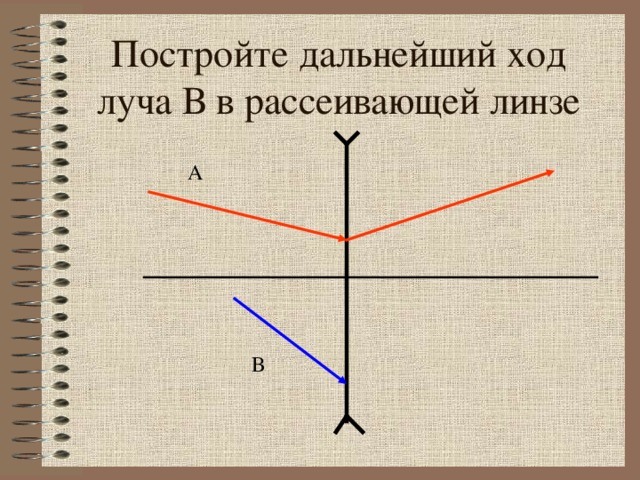

Постройте дальнейший ход луча В в рассеивающей линзе

А

В

Детективная история, или домашнее задание

Из жизни линз…

Сочините детективную историю или покажите театрализованное представление на заданную тему.

Пусть ваша фантазия не знает границ!
