Устройство Газоанализатора УГ-2

Газоанализатор УГ-2

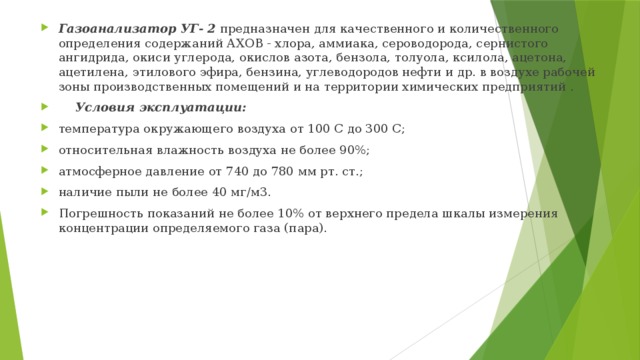

• Газоанализатор УГ- 2 предназначен для качественного и количественного определения содержаний АХОВ - хлора, аммиака, сероводорода, сернистого ангидрида, окиси углерода, окислов азота, бензола, толуола, ксилола, ацетона, ацетилена, этилового эфира, бензина, углеводородов нефти и др. в воздухе рабочей зоны производственных помещений и на территории химических предприятий .
•     Условия эксплуатации:
• температура окружающего воздуха от 100 С до 300 С;
• относительная влажность воздуха не более 90%;
• атмосферное давление от 740 до 780 мм рт. ст.;
• наличие пыли не более 40 мг/м3.
• Погрешность показаний не более 10% от верхнего предела шкалы измерения концентрации определяемого газа (пара).

• Принцип работы газоанализатора УГ - 2 основан на изменении окраски слоя индикаторного порошка в индикаторной трубке после просасывания через нее воздухозаборным устройством воздух, содержащего определяемый газ (пар).

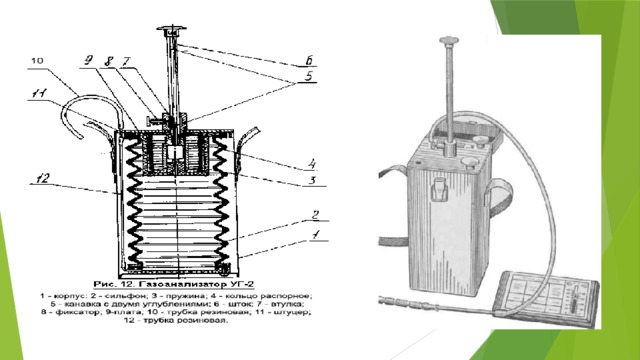

• В закрытой части корпуса воздухозаборного устройства находится резиновый сильфон с двумя фланцами и стакан с пружиной.
• Во внутренних гофрах сильфона установлены распорные кольца для придания сильфону жесткости и сохранения постоянства объема. На верхней планке имеется неподвижная втулка для направления штока при сжатии сильфона. На штуцер с внутренней стороны надета резиновая трубка, которая через нижний фланец соединяется с внутренней полостью сильфона.
• К свободному концу трубки при анализе присоединяется индикаторная трубка.
• Исследуемый воздух через индикаторную трубку присасывается после предварительного сжатия сильфона штоком. На гранях штока обозначены объемы присасываемого при анализе воздуха.
• На цилиндрической поверхности штока имеются четыре продольные канавки с двумя углублениями, служащими для фиксации двух положений штока фиксатором.
• Расстояние между углублениями на канавках подобрано таким образом, что при ходе штока от одного углубления до другого сильфон забирает заданный объем исследуемого воздуха.

• Подготовка прибора УГ - 2 к работе
• Перед проведением анализа необходимо:
• проверить герметичность воздухозаборного устройства УГ-2;
• снарядить индикаторные трубки;
• снарядить фильтрующие патроны.
• Методика определения:
• Зараженный воздух, проходя через индикаторную трубку, изменяет цвет наполнителя. Измеряя длину окрашенного столбика наполнителя в трубке по шкале, отградуированной в мг/куб.м, определяют концентрацию анализируемого АХОВ в воздухе. Продолжительность проведения одного анализа 2-10 минут.
• Перед проведением анализа индикаторные трубки необходимо выдержать 30 минут для принятия температуры окружающей среды.
• Для определения концентрации определяемого газа (пара) открывают крышку воздухозаборного устройства, отводят фиксатор, берут из гнезда исток и вставляют его в направляющую втулку так, чтобы наконечник фиксатора скользил по канавке штока, над которой указан объем просасываемого воздуха.
• Давлением руки на головку штока сильфон сжимают до тех пор, пока конец фиксатора попадет в верхнее углубление в канавке штока. Берут индикаторную трубку, освобождают от герметизирующих колпачков, избегая засорения ее герметизирующим материалом.
• Постукивая стержнем о стенки трубки, проверяют ее уплотнение и, если при этом между столбиком порошка и тампоном образовался просвет, его устраняют нажатием стержня на тампон.
• После этого ее присоединяют к резиновой трубке воздухозаборного устройства. При наличии в анализируемом воздухе паров (газов), мешающих определению, их улавливают фильтрующим патроном, который присоединяют с помощью резиновой трубки к индикаторной трубке узким концом встык.
• При определении концентрации окислов азота окисленную и поглотительно - окислительную трубку присоединяют к индикаторной трубке концом, который содержит темно - фиолетовый порошок.
• Надавливая одной рукой на головку штока, другой отводят фиксатор. Как только шток начнет двигаться, фиксатор отпускают и включают секундомер.
• Когда фиксатор войдет в нижнее углубление канавки штока, слышен щелчок, то просасывание воздуха еще продолжается.
• При просасывании заданного объема воздуха продолжительность хода штока должна укладываться в пределы, указанные на этикетке измерительной шкалы для определяемого газа (пара).
• Если продолжительность хода штока меньше указанного на шкале, то столбик порошка в трубке уплотнен слабо и наоборот.
