Устройство ограждения котлованов

ОГАПОУ « Белгородский индустриальный колледж» ПМ.05 Выполнение работ по профессии

18535 «Слесарь по ремонту оборудования тепловых сетей»

• Тема занятия:

• Подготовлено А.В. Кобченко

• Белгород, 2018г.

Устройство ограждения котлованов

Типы инвентарных креплений: а — бесраспорные и шпунтовые; б — анкерное; в — консольно-распорное;

г — рас­порное; д — подкосное; е — подвесное;

1 — щиты (доски); 2 — стойки (сваи); 3 —ан­керы;

4 — распорки; 5 — подкосы; 6 — упоры (якоря);

7 — опора; 8 — кольцо.

Разработка траншей экскаватором:

а — оборудованным обратной лопатой или драглайном (грунт укладывается в отвал при торцовой проходке);

1 — ось проходки; 2 — стоянка экскаватора; 3 — веха; 4 — ось последующей захватки

Разработка траншей экскаватором:

б — то же с укладкой грунта в отвал при боковой проходке;

1 — ось проходки; 2 — стоянка экскаватора;

3 — веха;

4 — ось последующей захватки

Разработка траншей экскаватором:

в — последовательность разработки обратными

лопатами продольных широких траншей;

г — многоковшовым цепным;

1 — ось проходки; 2 — стоянка экскаватора;

3 — веха;

4 — ось последующей захватки

Разработка траншей экскаватором:

д — схема разработки обратной лопатой одиночных

выемок под фундаменты опор;

1 — ось проходки;

2 — стоянка экскаватора;

3 — веха;

4 — ось последующей захватки

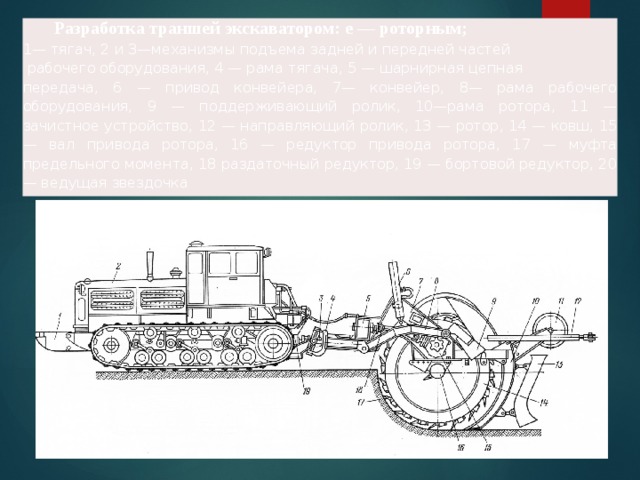

Разработка траншей экскаватором: е — роторным;

1— тягач, 2 и 3—механизмы подъема задней и передней частей

рабочего оборудования, 4 — рама тягача, 5 — шарнирная цепная

передача, 6 — привод конвейера, 7— конвейер, 8— рама рабочего оборудования, 9 — поддерживающий ролик, 10—рама ротора, 11 — зачистное устройство, 12 — направляющий ролик, 13 — ротор, 14 — ковш, 15 — вал привода ротора, 16 — редуктор привода ротора, 17 — муфта предельного момента, 18 раздаточный редуктор, 19 — бортовой редуктор, 20 — ведущая звездочка
