Виды линз и их применение

0 или мнимым f 2) Увеличенное Г 0, уменьшенное Г 3) Прямым или обратным (перевернутым) " width="640"

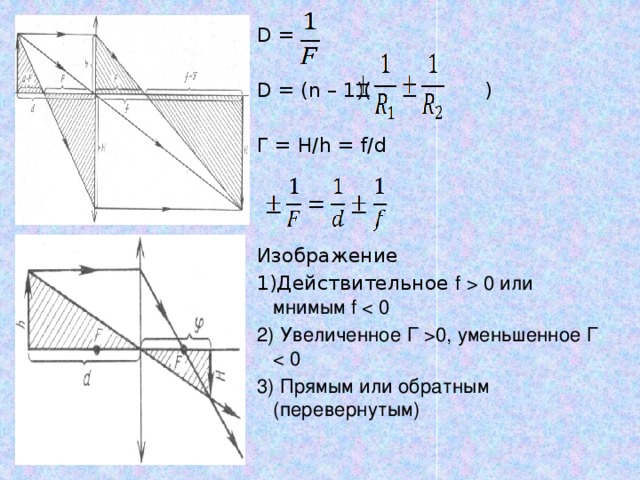

D =

Виды линз

D = (n – 1)( )

Г = H/h = f/d


1)Действительное f 0 или мнимым f

2) Увеличенное Г 0, уменьшенное Г

3) Прямым или обратным (перевернутым)

Фокус и фокусное расстояние

Фокальная плоскость побочная ось

Дифрагментация собирающей линзы

D – оптическая сила линзы (диоптриях)

1дптр = 1

F – главный фокус линзы, фокусное расстояние (м)

У собирающей линзы фокусы действительные + F, у рассеивающей мнимые - F

f – расстояние от линзы до изображения

d – расстояние предмета от линзы

n – относительный показатель преломления

R – радиусы сферических поверхностей линзы

Г – линейное увеличение

Виды линз

Прозрачное для света тело, ограниченное выпуклыми или вогнутыми преломляющими поверхностями , называется линзой.

1 – двояковыпуклая

2 – плоско-выпуклые

3 – выпукло-вогнутые

4 – вогнуто-выпуклые

5 – двояковогнутые

• - плоско-вогнутые

Ход лучей в линзах

Построение изображений

Модель оптической системы глаза

Глаз

1- склера (защитная оболочка из эластичной ткани)

2 – роговица

3 – камеры (полость, заполненная прозрачной жидкостью)

4 – сосудистая оболочка

5 – радужная оболочка

6 – зрачок диаметром диаметром от 2 до 8мм

7 – хрусталик (n = 1,44)

8 – мышцы , изменяющие оптические свойства глаза

9 – прозрачная студенистая масса ( глазное дно)

10 – сетчатка (7млн колбочек, 130млн палочек, которые реагируют на свет разной частоты неодинаково)

11 – разветвление зрительного нерва

Глаз – это 90% информации, система линз. Диаметр глаза ̴23мм

Основные свойства глаза

Аккомодация – свойство глаза, обеспечивающее четкое восприятие разноудаленных предметов. Изменяется главный фокус глаза от 16 до 13мм. Оптическая сила глаза от 60 до 75дптр. Предельный угол зрения ϕ = 1̕ . С приближением предмета увеличивается угол зрения ϕ, под которым мы видим две близкие точки предмета

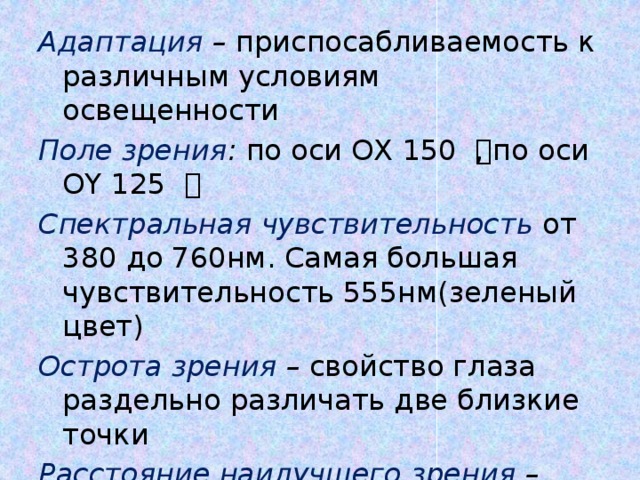

Адаптация – приспосабливаемость к различным условиям освещенности

Поле зрения : по оси ΟΧ 150 ͦ, по оси ОΥ 125 ͦ

Спектральная чувствительность от 380 до 760нм. Самая большая чувствительность 555нм(зеленый цвет)

Острота зрения – свойство глаза раздельно различать две близкие точки

Расстояние наилучшего зрения – 250мм. Дальние предметы глаз видит без напряжения.

Недостатки глаза Глаз не может создать резкое изображение на сетчатке

Дальнозоркость – дефект зрения, состоящий в том, что изображение предмета в ненапряженном состоянии глаза получается за сетчаткой.

Близорукость – дефект зрения, когда глаз в ненапряженном состоянии создает изображение удаленного предмета не на сетчатке, а перед ней, т.е. не может видеть удаленные предметы

Оптические приборы

Проекционный аппарат S – источник света,R – рефлектор(вогнутое зеркало),D – прозрачный диапозитив,K – конденсатор(плоско-выпуклые линзы),О – объектив, расположенный в фокусе конденсатора, который проецирует освещенный диапозитив на экран. Для получения четкого изображения на экране диапозитив помещают от объектива на расстоянии d, удовлетворяющем условию: F ˂ d ˂2F. Чем дальше экран ,тем больше d .

S

R

K

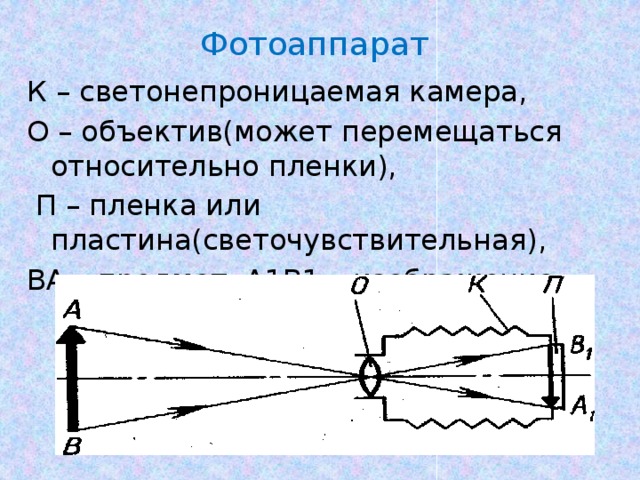

Фотоаппарат

К – светонепроницаемая камера,

О – объектив(может перемещаться относительно пленки),

П – пленка или пластина(светочувствительная),

ВА – предмет, А1В1 – изображение.

Лупа

Увеличить угол зрения можно, используя лупу, микроскоп:

Так как = ,

а ≈ , то

Закрепление
