Виды машинных швов

Классификация машинных швов

Графическое изображение швов.

Условное изображение швов .

УЧЕБНОЕ ПОСОБИЕ ДЛЯ 5-7Х КЛАССОВ

Соединительные швы

Шов – место соединения двух

или нескольких деталей

машинной строчкой

Ширина шва – расстояние

от

строчки до среза детали

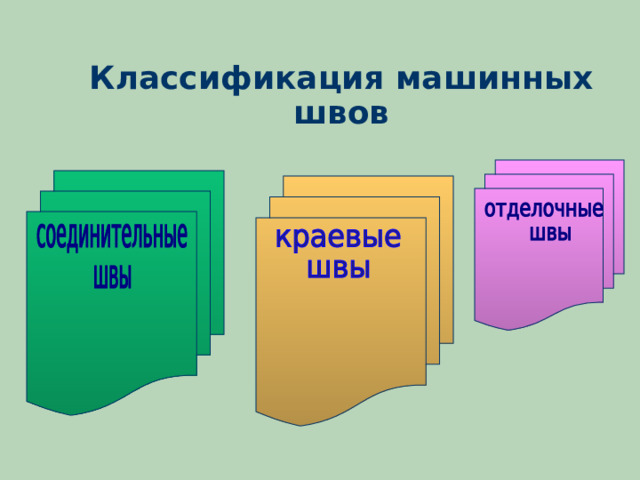

Классификация машинных швов

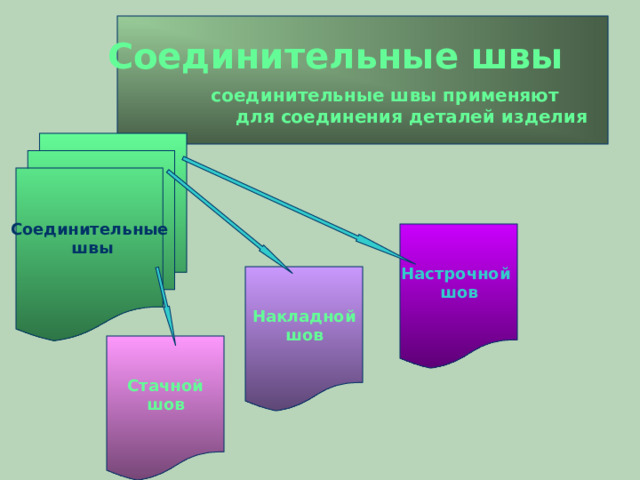

Соединительные швы соединительные швы применяют для соединения деталей изделия

Соединительные

швы

Настрочной

шов

Накладной

шов

Стачной

шов

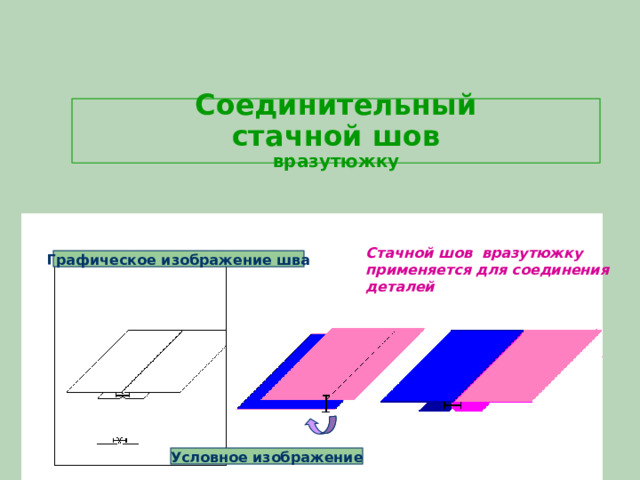

Соединительный стачной шов вразутюжку

Стачной шов вразутюжку

применяется для соединения

деталей

Графическое изображение шва

Условное изображение

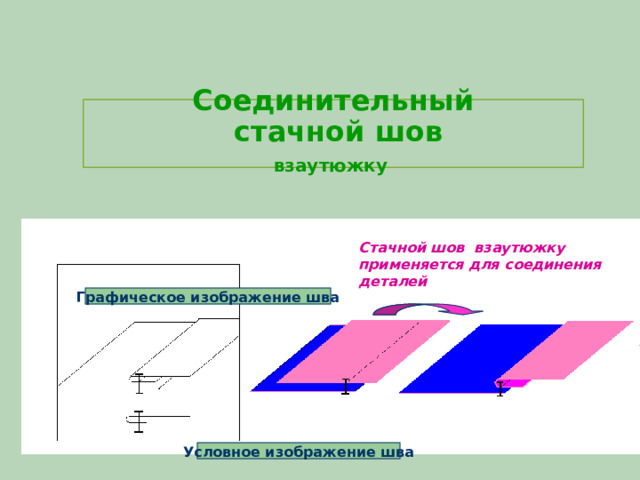

Соединительный стачной шов взаутюжку

Стачной шов взаутюжку

применяется для соединения

деталей

Графическое изображение шва

Условное изображение шва

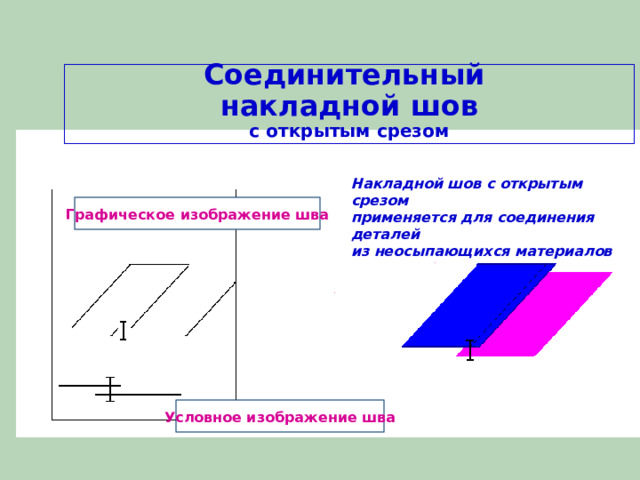

Соединительный накладной шов с открытым срезом

Накладной шов с открытым срезом

применяется для соединения деталей

из неосыпающихся материалов

Графическое изображение шва

Условное изображение шва

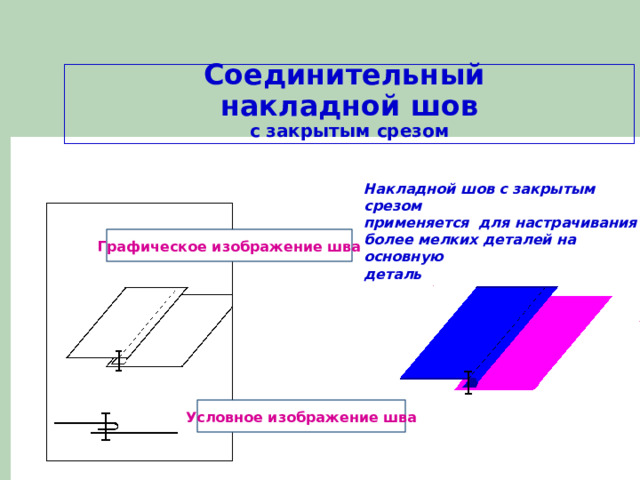

Соединительный накладной шов с закрытым срезом

Накладной шов с закрытым срезом

применяется для настрачивания

более мелких деталей на основную

деталь

Графическое изображение шва

Условное изображение шва

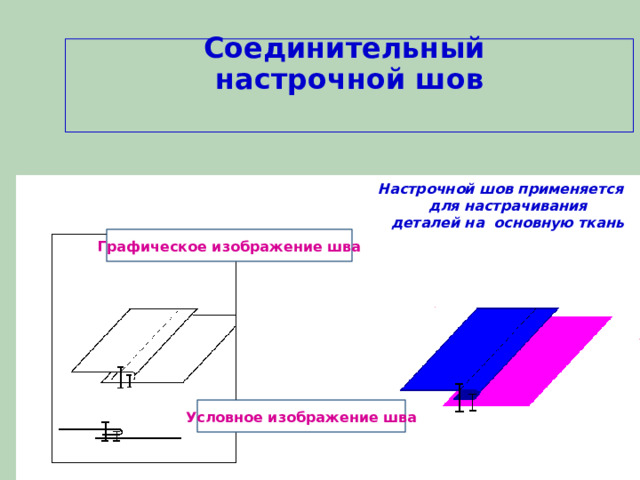

Соединительный настрочной шов

Настрочной шов применяется

для настрачивания

деталей на основную ткань

Графическое изображение шва

Условное изображение шва

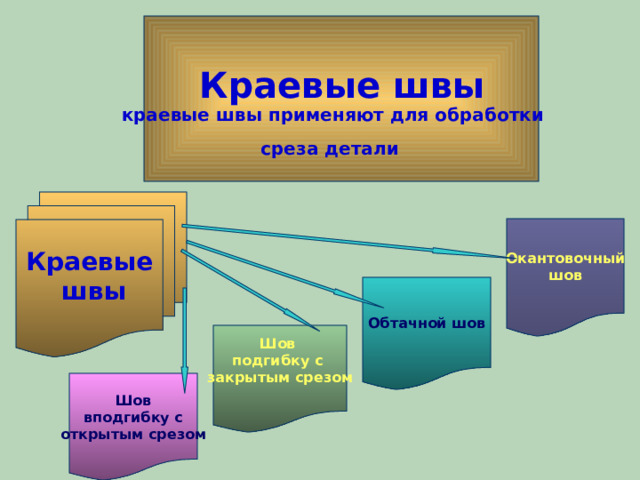

Краевые швы краевые швы применяют для обработки среза детали

Краевые

швы

Окантовочный

шов

Обтачной шов

Шов

подгибку с

закрытым срезом

Шов

вподгибку с

открытым срезом

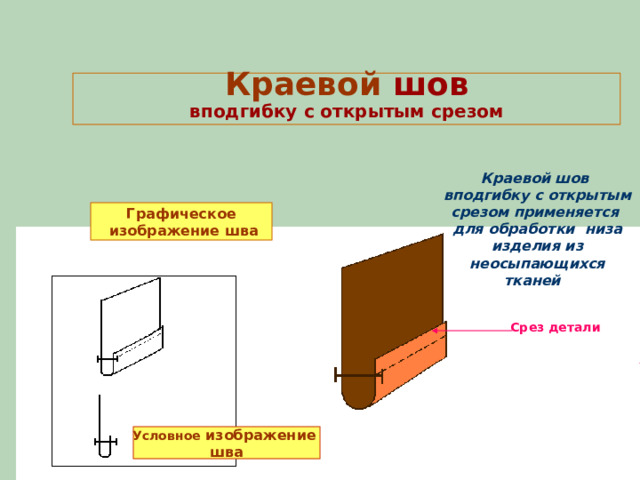

Краевой шов вподгибку с открытым срезом

Краевой шов вподгибку с открытым срезом применяется

для обработки низа изделия из неосыпающихся тканей

Графическое

изображение шва

Срез детали

Условное изображение

шва

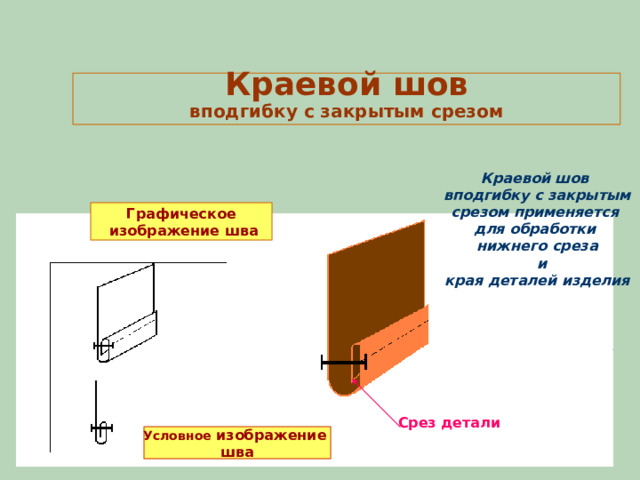

Краевой шов вподгибку с закрытым срезом

Краевой шов вподгибку с закрытым срезом применяется

для обработки нижнего среза

и

края деталей изделия

Графическое

изображение шва

Срез детали

Условное изображение

шва

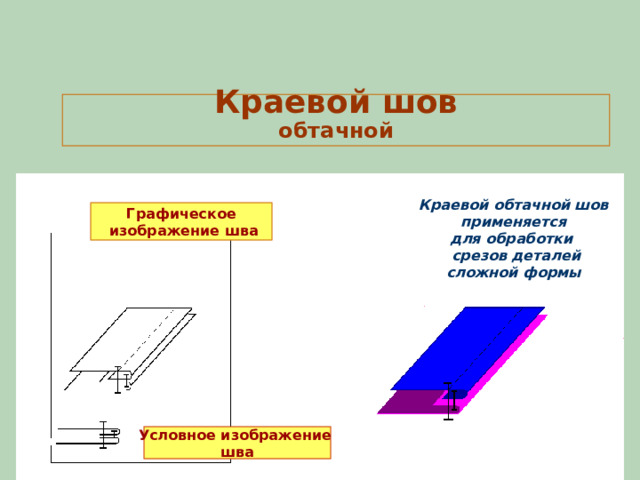

Краевой шов обтачной

Краевой обтачной шов применяется

для обработки

срезов деталей сложной формы

Графическое

изображение шва

Условное изображение

шва

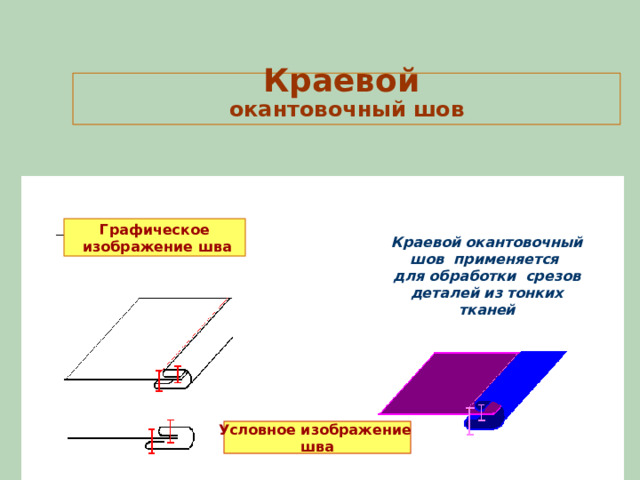

Краевой окантовочный шов

Графическое

изображение шва

Краевой окантовочный шов применяется

для обработки срезов деталей из тонких тканей

Условное изображение

шва

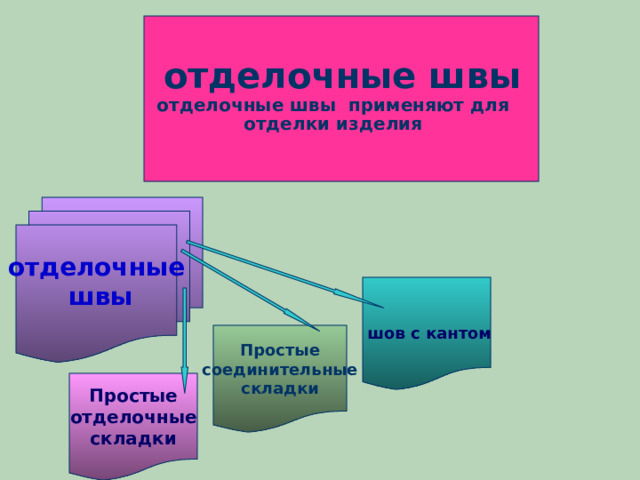

отделочные швы отделочные швы применяют для отделки изделия

отделочные

швы

шов с кантом

Простые

соединительные

складки

Простые

отделочные

складки

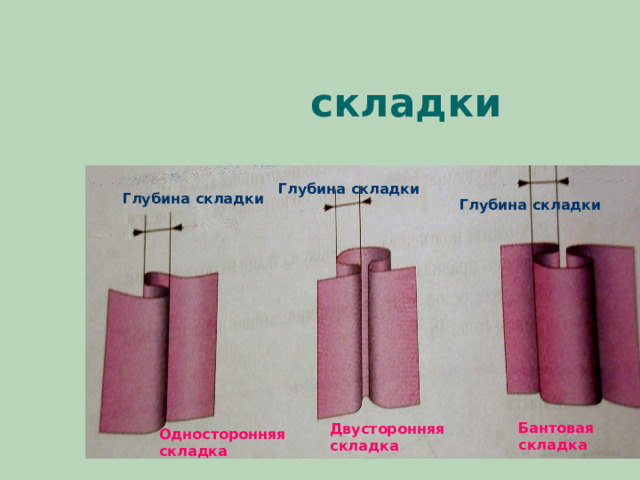

Отделочные швы

складки

Глубина складки

Глубина складки

Глубина складки

Бантовая

складка

Двусторонняя

складка

Односторонняя

складка

СОЕДИНИТЕЛЬНЫЕ БЕЛЬЕВЫЕ ШВЫ

БЕЛЬЕВЫЕ ШВЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПОШИВА :

- ПОСТЕЛЬНОГО БЕЛЬЯ

- НАТЕЛЬНОГО БЕЛЬЯ

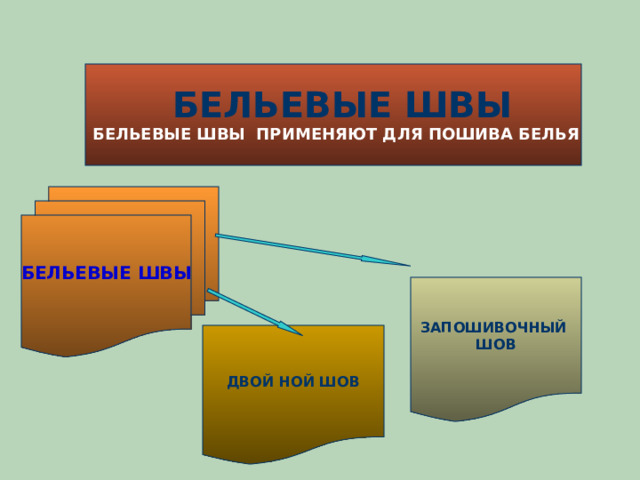

БЕЛЬЕВЫЕ ШВЫ БЕЛЬЕВЫЕ ШВЫ ПРИМЕНЯЮТ ДЛЯ ПОШИВА БЕЛЬЯ

БЕЛЬЕВЫЕ ШВЫ

ЗАПОШИВОЧНЫЙ

ШОВ

ДВОЙ НОЙ ШОВ

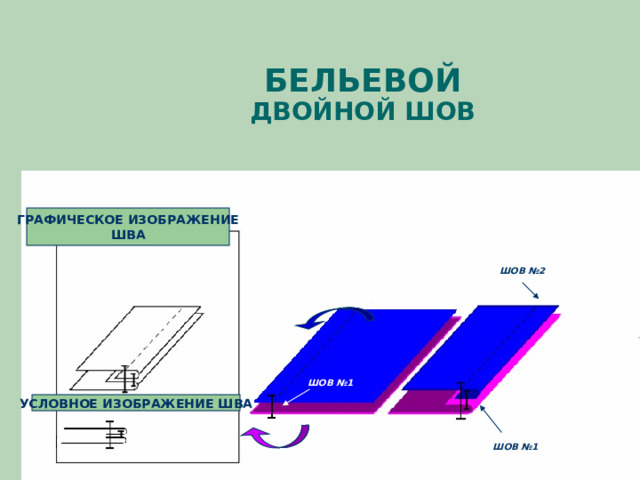

БЕЛЬЕВОЙ ДВОЙНОЙ ШОВ

ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ

ШВА

ШОВ №2

ШОВ №1

УСЛОВНОЕ ИЗОБРАЖЕНИЕ ШВА

ШОВ №1

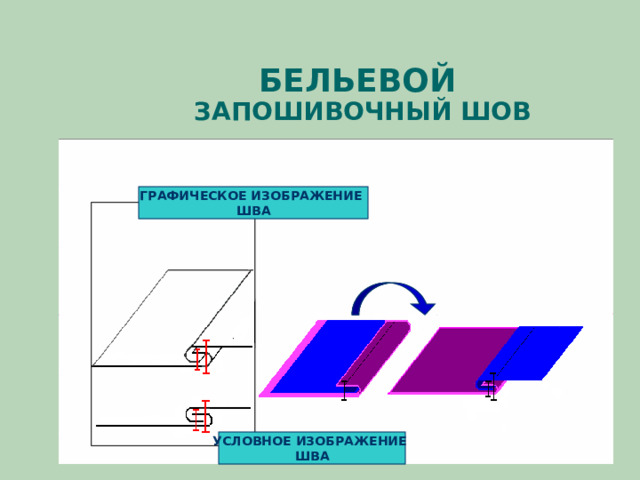

БЕЛЬЕВОЙ ЗАПОШИВОЧНЫЙ ШОВ

ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ

ШВА

УСЛОВНОЕ ИЗОБРАЖЕНИЕ

ШВА

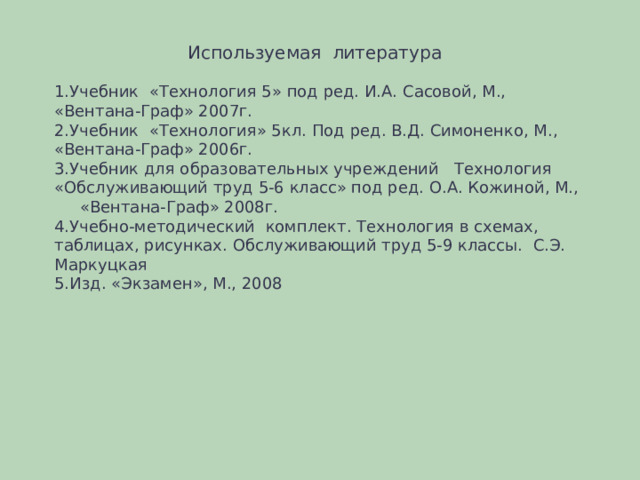

Используемая литература

• Учебник «Технология 5» под ред. И.А. Сасовой, М., «Вентана-Граф» 2007г.
• Учебник «Технология» 5кл. Под ред. В.Д. Симоненко, М., «Вентана-Граф» 2006г.
• Учебник для образовательных учреждений Технология «Обслуживающий труд 5-6 класс» под ред. О.А. Кожиной, М.,

«Вентана-Граф» 2008г.

• Учебно-методический комплект. Технология в схемах, таблицах, рисунках. Обслуживающий труд 5-9 классы. С.Э. Маркуцкая
• Изд. «Экзамен», М., 2008
