Викторина « ЗАНИМАТЕЛЬНАЯ ИНЖЕНЕРНАЯ ГРАФИКА»

Тимофеева Наталья Владимировна, преподаватель инженерной графики, Дальневосточный государственный гуманитарно - технический колледж

(ДВГГТК)

г. Владивосток

2020

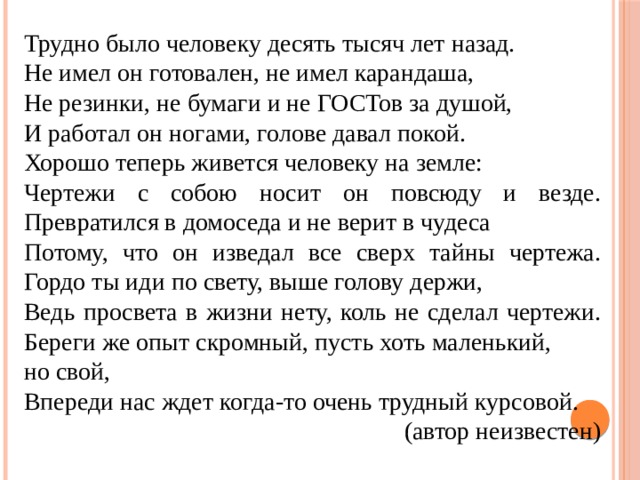

Трудно было человеку десять тысяч лет назад.

Не имел он готовален, не имел карандаша,

Не резинки, не бумаги и не ГОСТов за душой,

И работал он ногами, голове давал покой.

Хорошо теперь живется человеку на земле:

Чертежи с собою носит он повсюду и везде. Превратился в домоседа и не верит в чудеса

Потому, что он изведал все сверх тайны чертежа. Гордо ты иди по свету, выше голову держи,

Ведь просвета в жизни нету, коль не сделал чертежи. Береги же опыт скромный, пусть хоть маленький,

но свой,

Впереди нас ждет когда-то очень трудный курсовой.

(автор неизвестен)

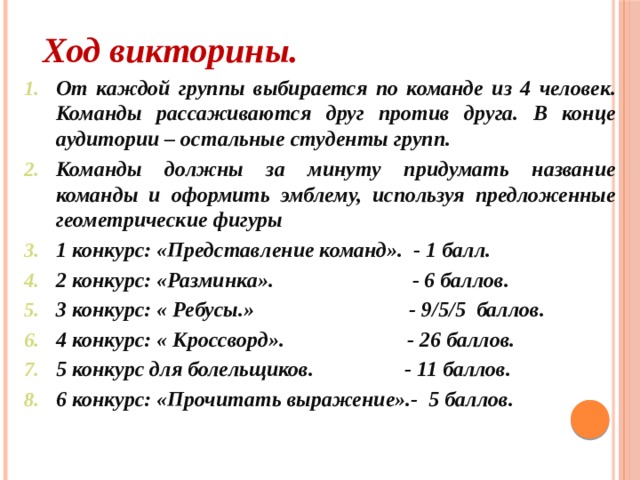

Ход викторины.

• От каждой группы выбирается по команде из 4 человек. Команды рассаживаются друг против друга. В конце аудитории – остальные студенты групп.
• Команды должны за минуту придумать название команды и оформить эмблему, используя предложенные геометрические фигуры
• 1 конкурс: «Представление команд». - 1 балл.
• 2 конкурс: «Разминка». - 6 баллов.
• 3 конкурс: « Ребусы.» - 9/5/5 баллов.
• 4 конкурс: « Кроссворд». - 26 баллов.
• 5 конкурс для болельщиков. - 11 баллов.
• 6 конкурс: «Прочитать выражение».- 5 баллов.

1 конкурс Представление команд

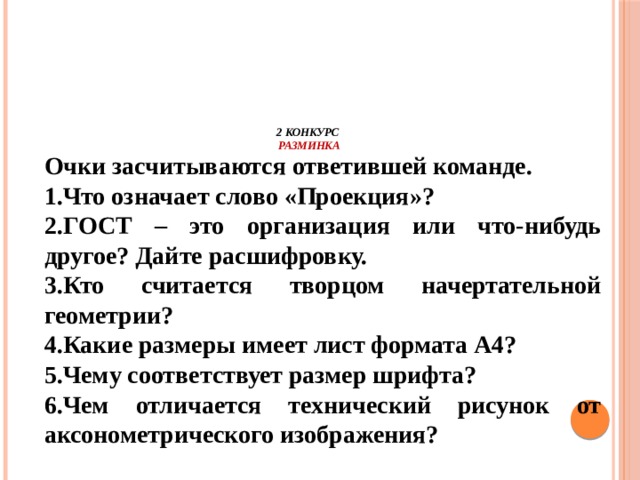

2 конкурс Разминка

Очки засчитываются ответившей команде.

1.Что означает слово «Проекция»?

2.ГОСТ – это организация или что-нибудь другое? Дайте расшифровку.

3.Кто считается творцом начертательной геометрии?

4.Какие размеры имеет лист формата А4?

5.Чему соответствует размер шрифта?

6.Чем отличается технический рисунок от аксонометрического изображения?

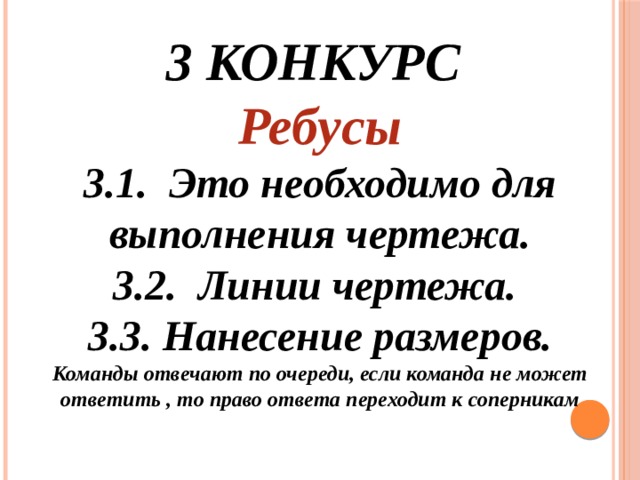

3 конкурс

Ребусы

3.1. Это необходимо для выполнения чертежа.

3.2. Линии чертежа.

3.3. Нанесение размеров.

Команды отвечают по очереди, если команда не может ответить , то право ответа переходит к соперникам

Ребус 3.1. Это необходимо для выполнения чертежа.

ин

Ватман

Ластик

линейка

Рамка

Надпись

Циркуль

Пенал

Шаблон

Транспортир

3.2. Ребус Линии чертежа

Ключ

Вопрос

- чертежа

• Линия сгиба на развертках
• Выносная линия
• Осевая линия
• Линия видимого контура
• Штриховая линия
• Линия обрыва
• Штрихпунктирная тонкая
• Знак радиуса окружности

- невозможна

- как

- без

- музыка

- архитектура

Ответ

Архитектура невозможна без чертежа

как музыка без звука

R - звука

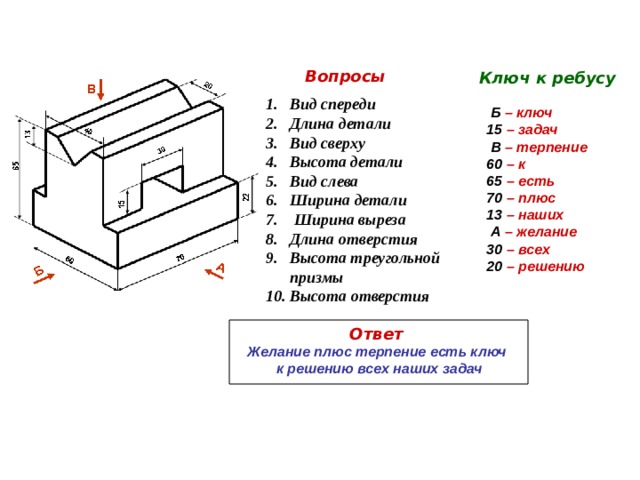

3.3. Ребус Нанесение размеров

Вопросы

• Вид спереди
• Длина детали
• Вид сверху
• Высота детали
• Вид слева
• Ширина детали
• Ширина выреза
• Длина отверстия
• Высота треугольной

призмы

10. Высота отверстия

Ключ к ребусу

Б – ключ

15 – задач

В – терпение

60 – к

65 – есть

70 – плюс

13 – наших

А – желание

30 – всех

20 – решению

Ответ

Желание плюс терпение есть ключ

к решению всех наших задач

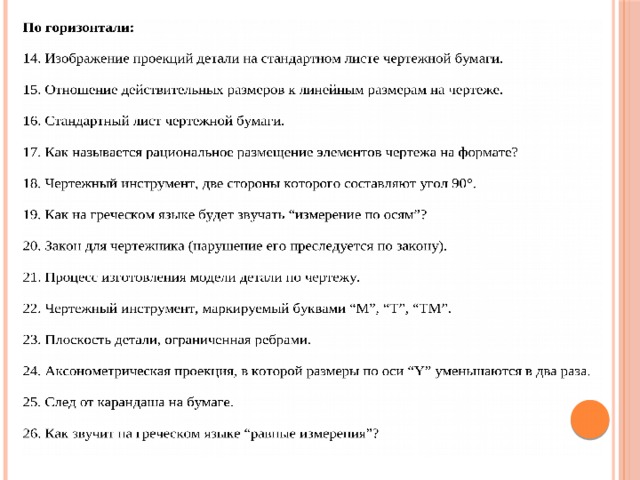

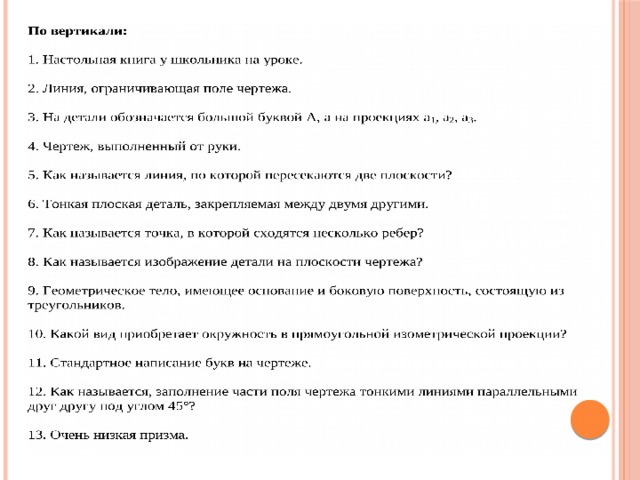

4 конкурс

Кроссворд

Команды получают конверты с кроссвордом, побеждает та команда, которая быстрее и точнее впишет термины по предмету.

5 Конкурс для болельщиков

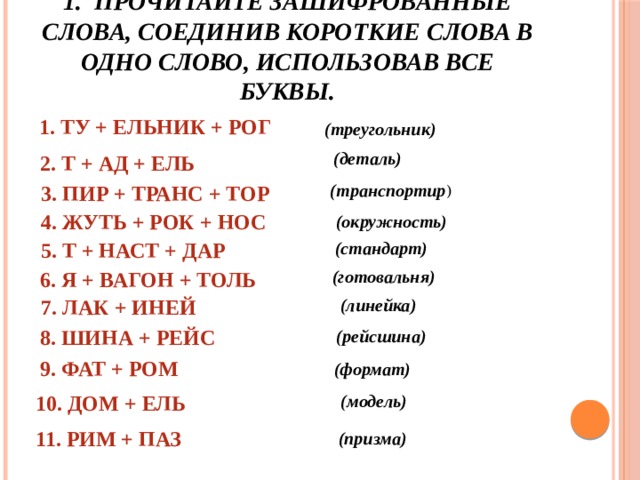

1. Прочитайте зашифрованные слова, соединив короткие слова в одно слово, использовав все буквы.

(треугольник)

1. ТУ + ЕЛЬНИК + РОГ

(деталь)

2. Т + АД + ЕЛЬ

(транспортир )

3. ПИР + ТРАНС + ТОР

4. ЖУТЬ + РОК + НОС

(окружность)

5. Т + НАСТ + ДАР

(стандарт)

(готовальня)

6. Я + ВАГОН + ТОЛЬ

7. ЛАК + ИНЕЙ

(линейка)

8. ШИНА + РЕЙС

(рейсшина)

9. ФАТ + РОМ

(формат)

10. ДОМ + ЕЛЬ

(модель)

11. РИМ + ПАЗ

(призма)

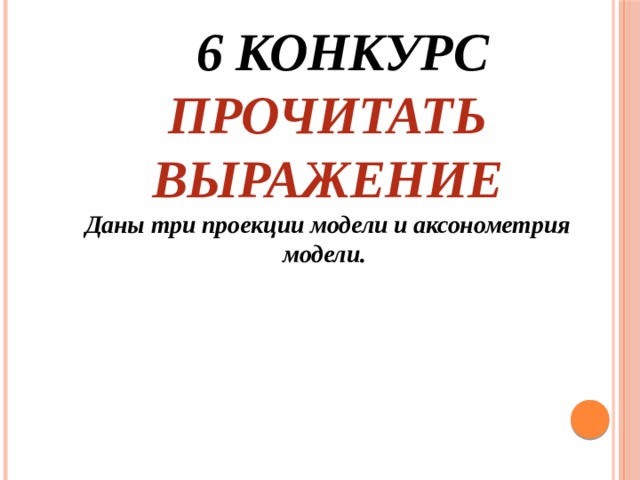

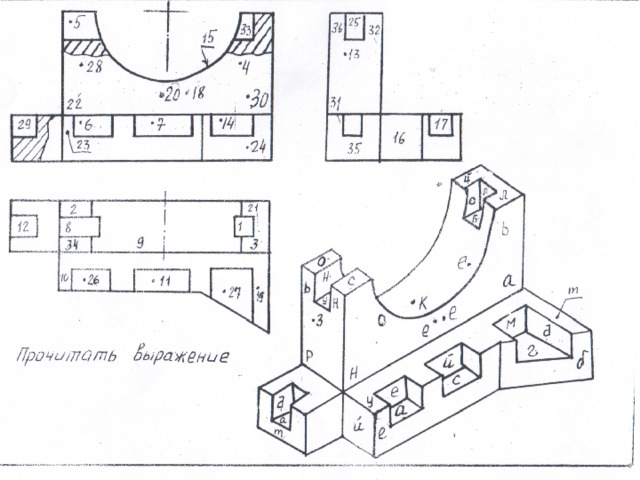

6 конкурс Прочитать выражение Даны три проекции модели и аксонометрия модели.

СПАСИБО ЗА РАБОТУ
