Внутреннее строение звёзд.

Категория: Астрономия

Нажмите, чтобы узнать подробности

Презентацию подготовила моя ученица.

Просмотр содержимого документа
«Внутреннее строение звёзд.»

Внутреннее строение звезд Подготовила ученица 11А класса Полина Тишкова

Внутреннее строение звезд

  • Подготовила ученица 11А класса
  • Полина Тишкова
Источники энергии звезд Ньютон предполагал, что звезды восполняют запас энергии за счет падающих комет. В 1845г. нем. Физик Роберт Мейер попытался доказать, что Солнце светит за счет падения на него межзвездного вещества. В1954г. Герман Гельмгольц высказал предположение, что Солнце излучает часть энергии, освобождающейся при его медленном сжатии. Герман Гельмгольц 1821-1894 г.г

Источники энергии звезд

  • Ньютон предполагал, что звезды восполняют запас энергии за счет падающих комет.
  • В 1845г. нем. Физик Роберт Мейер попытался доказать, что Солнце светит за счет падения на него межзвездного вещества.
  • В1954г. Герман Гельмгольц высказал предположение, что Солнце излучает часть энергии, освобождающейся при его медленном сжатии.

Герман Гельмгольц

1821-1894 г.г

Источники энергии звезд В 1896г. Было открыто явление радиоактивности распада ядер тяжелых элементов с выделением тепла. После открытия электрона (в 1897г.) была рассмотрена возможность аннигиляции материи. Используя формулу Эйнштейна, можно было прикинуть, что аннигиляция позволила Солнцу светить в течении 1,4*10^13 лет. Еще в 1918г. англ. Ф. Астрон установил, что атом гелия содержит не 4, а 3,97 массы водорода (дефект массы) Вскоре был открыт туннельный эффект: микрочастицы подчиняются законам квантовой механики, согласно которым всегда имеется определенная вероятность, что частица пройдет через потенциальный барьер.

Источники энергии звезд

  • В 1896г. Было открыто явление радиоактивности распада ядер тяжелых элементов с выделением тепла.
  • После открытия электрона (в 1897г.) была рассмотрена возможность аннигиляции материи. Используя формулу Эйнштейна, можно было прикинуть, что аннигиляция позволила Солнцу светить в течении 1,4*10^13 лет.
  • Еще в 1918г. англ. Ф. Астрон установил, что атом гелия содержит не 4, а 3,97 массы водорода (дефект массы)
  • Вскоре был открыт туннельный эффект: микрочастицы подчиняются законам квантовой механики, согласно которым всегда имеется определенная вероятность, что частица пройдет через потенциальный барьер.
Источники энергии звезд В звездах с массами порядка солнечной энергия производится при помощи протон-протонной цепочки. Столкновение двух протонов с образованием дейтерия имеет очень малую вероятность раз, поэтому ядерные реакции в звездах позволяют им светить долго. Нейтрино, образовавшееся в результате первой реакции, свободно покидает звезду унося часть энергии (0,24МэВ). Позитрон сразу же находит электрон, что приводит к аннигиляции с выделением энергии (1,02МэВ) в виде двух гамма-квантов.

Источники энергии звезд

В звездах с массами порядка солнечной энергия производится при помощи протон-протонной цепочки.

Столкновение двух протонов с образованием дейтерия имеет очень малую вероятность раз, поэтому ядерные реакции в звездах позволяют им светить долго. Нейтрино, образовавшееся в результате первой реакции, свободно покидает звезду унося часть энергии (0,24МэВ). Позитрон сразу же находит электрон, что приводит к аннигиляции с выделением энергии (1,02МэВ) в виде двух гамма-квантов.

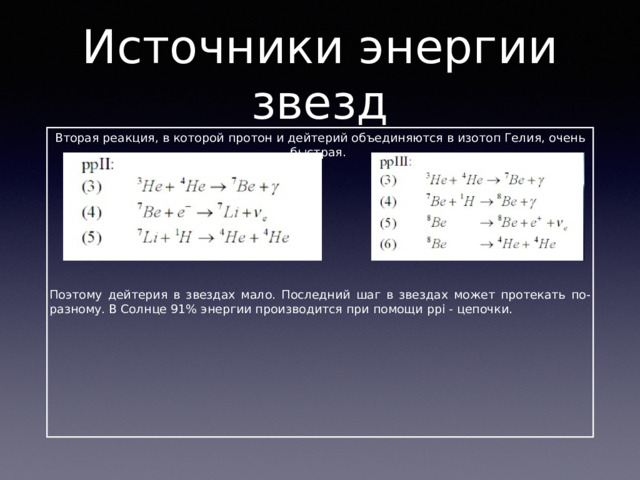

Источники энергии звезд Вторая реакция, в которой протон и дейтерий объединяются в изотоп Гелия, очень быстрая. Поэтому дейтерия в звездах мало. Последний шаг в звездах может протекать по-разному. В Солнце 91% энергии производится при помощи ppi - цепочки.

Источники энергии звезд

Вторая реакция, в которой протон и дейтерий объединяются в изотоп Гелия, очень быстрая.

Поэтому дейтерия в звездах мало. Последний шаг в звездах может протекать по-разному. В Солнце 91% энергии производится при помощи ppi - цепочки.

Источники энергии звезд При больших температурах и массах более 1,5 массы Солнца доминирует углеродный цикл (CNO). Реакция (4) самая медленная для нее требуется около 1 млн. лет. При этом выделяется чуть меньше энергии, т.к. больше ее уносится нейтрино. Этот цикл в 1938г. независимо разработали Ганс Бете и Карл Фридрих фон Вейцзеккер.

Источники энергии звезд

При больших температурах и массах более 1,5 массы Солнца доминирует углеродный цикл (CNO).

Реакция (4) самая медленная для нее требуется около 1 млн. лет. При этом выделяется чуть меньше энергии, т.к. больше ее уносится нейтрино. Этот цикл в 1938г. независимо разработали Ганс Бете и Карл Фридрих фон Вейцзеккер.

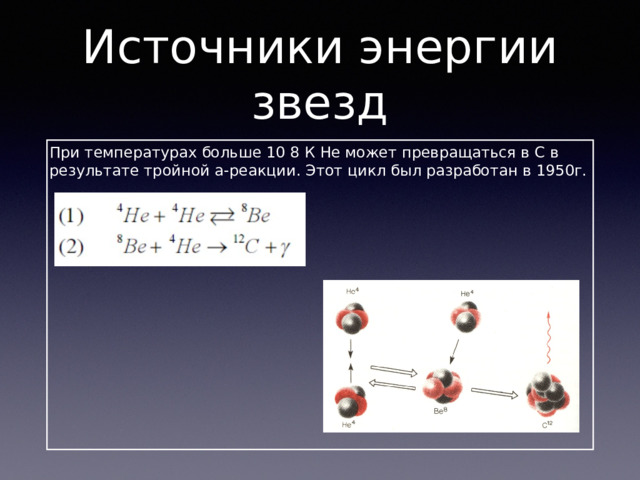

Источники энергии звезд При температурах больше 10 8 К He может превращаться в C в результате тройной a-реакции. Этот цикл был разработан в 1950г.

Источники энергии звезд

При температурах больше 10 8 К He может превращаться в C в результате тройной a-реакции. Этот цикл был разработан в 1950г.

Источники энергии звезд Когда горение гелия в недрах звезд заканчивается, при более высоких температурах становятся возможными другие реакции, в которых синтезируются более тяжелые элементы, вплоть до железа и никеля. Это а- реакции, углеродное горение, кислородное горение, кремниевое горение... Таким образом, Солнце и планеты образовались из «пепла» давно вспыхнувших сверхновых звезд.

Источники энергии звезд

Когда горение гелия в недрах звезд заканчивается, при более высоких температурах становятся возможными другие реакции, в которых синтезируются более тяжелые элементы, вплоть до железа и никеля. Это а- реакции, углеродное горение, кислородное горение, кремниевое горение... Таким образом, Солнце и планеты образовались из «пепла» давно вспыхнувших сверхновых звезд.

Источники энергии звезд В 1926г. была опубликована книга Артура Эддингтона «Внутреннее строение звезд», с которой, можно сказать, началось изучение внутреннего строения звезд. Эддингтон сделал предположение о равновесном состоянии звезд главной последовательности, т.е., о равенстве потока энергии, генерируемого в недрах звезды, и энергии, излучаемой с ее поверхности. Эддингтон не представлял источника этой энергии, но совершенно правильно поместил этот источник в самую горячую часть звезды ее центр и предположил, что большое время диффузии энергии (миллионы лет) будет выравнивать все изменения, кроме тех, что проявляются вблизи поверхности. Артур Эддингтон 1882-1944

Источники энергии звезд

В 1926г. была опубликована книга Артура Эддингтона «Внутреннее строение звезд», с которой, можно сказать, началось изучение внутреннего строения звезд.

Эддингтон сделал предположение о равновесном состоянии звезд главной последовательности, т.е., о равенстве потока энергии, генерируемого в недрах звезды, и энергии, излучаемой с ее поверхности. Эддингтон не представлял источника этой энергии, но совершенно правильно поместил этот источник в самую горячую часть звезды ее центр и предположил, что большое время диффузии энергии (миллионы лет) будет выравнивать все изменения, кроме тех, что проявляются вблизи поверхности.

Артур Эддингтон

1882-1944

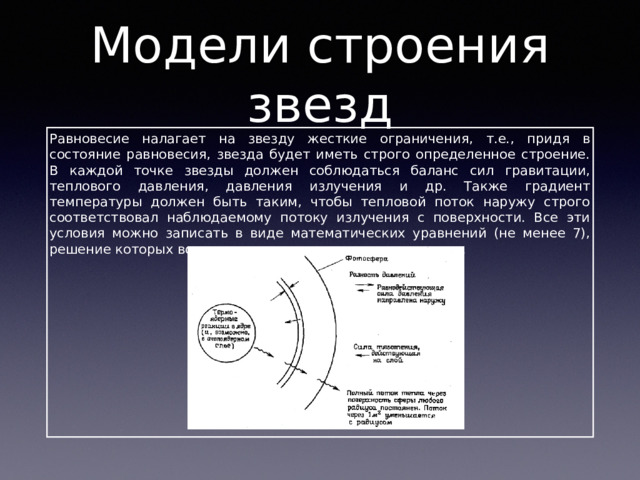

Модели строения звезд Равновесие налагает на звезду жесткие ограничения, т.е., придя в состояние равновесия, звезда будет иметь строго определенное строение. В каждой точке звезды должен соблюдаться баланс сил гравитации, теплового давления, давления излучения и др. Также градиент температуры должен быть таким, чтобы тепловой поток наружу строго соответствовал наблюдаемому потоку излучения с поверхности. Все эти условия можно записать в виде математических уравнений (не менее 7), решение которых возможно только численными методами.

Модели строения звезд

Равновесие налагает на звезду жесткие ограничения, т.е., придя в состояние равновесия, звезда будет иметь строго определенное строение. В каждой точке звезды должен соблюдаться баланс сил гравитации, теплового давления, давления излучения и др. Также градиент температуры должен быть таким, чтобы тепловой поток наружу строго соответствовал наблюдаемому потоку излучения с поверхности. Все эти условия можно записать в виде математических уравнений (не менее 7), решение которых возможно только численными методами.

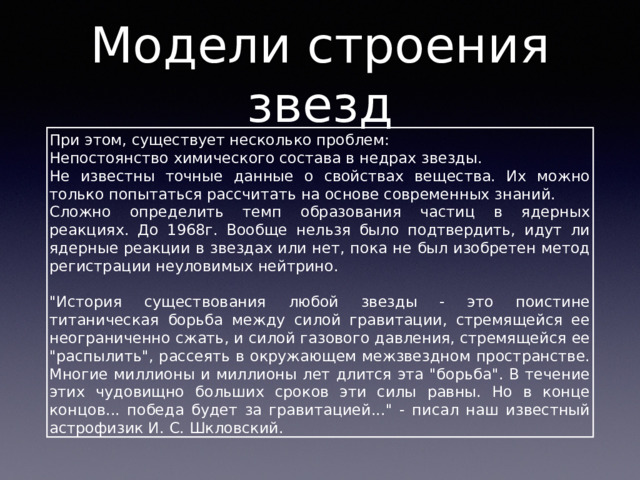

Модели строения звезд При этом, существует несколько проблем: Непостоянство химического состава в недрах звезды. Не известны точные данные о свойствах вещества. Их можно только попытаться рассчитать на основе современных знаний. Сложно определить темп образования частиц в ядерных реакциях. До 1968г. Вообще нельзя было подтвердить, идут ли ядерные реакции в звездах или нет, пока не был изобретен метод регистрации неуловимых нейтрино.

Модели строения звезд

При этом, существует несколько проблем:

Непостоянство химического состава в недрах звезды.

Не известны точные данные о свойствах вещества. Их можно только попытаться рассчитать на основе современных знаний.

Сложно определить темп образования частиц в ядерных реакциях. До 1968г. Вообще нельзя было подтвердить, идут ли ядерные реакции в звездах или нет, пока не был изобретен метод регистрации неуловимых нейтрино.

"История существования любой звезды - это поистине титаническая борьба между силой гравитации, стремящейся ее неограниченно сжать, и силой газового давления, стремящейся ее "распылить", рассеять в окружающем межзвездном пространстве. Многие миллионы и миллионы лет длится эта "борьба". В течение этих чудовищно больших сроков эти силы равны. Но в конце концов... победа будет за гравитацией..." - писал наш известный астрофизик И. С. Шкловский.

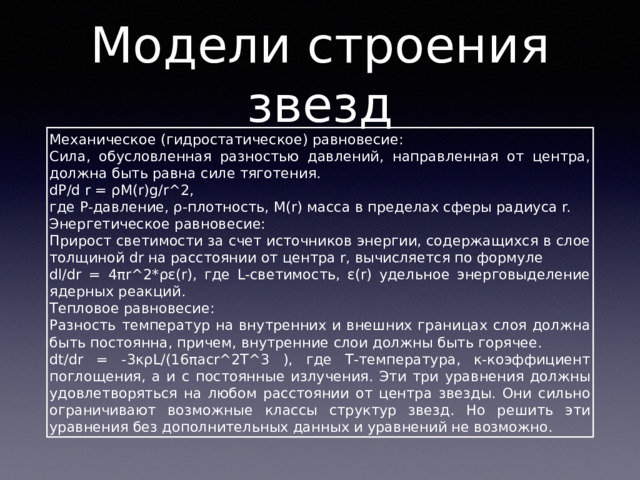

Модели строения звезд Механическое (гидростатическое) равновесие: Сила, обусловленная разностью давлений, направленная от центра, должна быть равна силе тяготения. dP/d r = ρM(r)g/r^2, где P-давление, ρ-плотность, M(r) масса в пределах сферы радиуса r. Энергетическое равновесие: Прирост светимости за счет источников энергии, содержащихся в слое толщиной dr на расстоянии от центра r, вычисляется по формуле dl/dr = 4πr^2*ρε(r), где L-светимость, ε(r) удельное энерговыделение ядерных реакций. Тепловое равновесие: Разность температур на внутренних и внешних границах слоя должна быть постоянна, причем, внутренние слои должны быть горячее. dt/dr = -3κρL/(16πacr^2T^3 ), где Т-температура, κ-коэффициент поглощения, а и с постоянные излучения. Эти три уравнения должны удовлетворяться на любом расстоянии от центра звезды. Они сильно ограничивают возможные классы структур звезд. Но решить эти уравнения без дополнительных данных и уравнений не возможно.

Модели строения звезд

Механическое (гидростатическое) равновесие:

Сила, обусловленная разностью давлений, направленная от центра, должна быть равна силе тяготения.

dP/d r = ρM(r)g/r^2,

где P-давление, ρ-плотность, M(r) масса в пределах сферы радиуса r.

Энергетическое равновесие:

Прирост светимости за счет источников энергии, содержащихся в слое толщиной dr на расстоянии от центра r, вычисляется по формуле

dl/dr = 4πr^2*ρε(r), где L-светимость, ε(r) удельное энерговыделение ядерных реакций.

Тепловое равновесие:

Разность температур на внутренних и внешних границах слоя должна быть постоянна, причем, внутренние слои должны быть горячее.

dt/dr = -3κρL/(16πacr^2T^3 ), где Т-температура, κ-коэффициент поглощения, а и с постоянные излучения. Эти три уравнения должны удовлетворяться на любом расстоянии от центра звезды. Они сильно ограничивают возможные классы структур звезд. Но решить эти уравнения без дополнительных данных и уравнений не возможно.

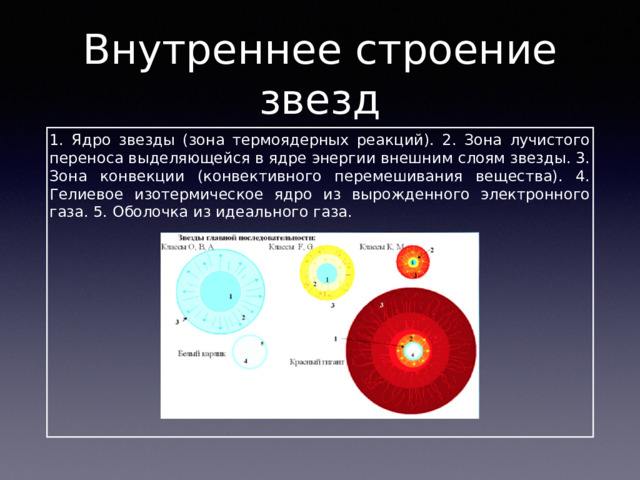

Внутреннее строение звезд 1. Ядро звезды (зона термоядерных реакций). 2. Зона лучистого переноса выделяющейся в ядре энергии внешним слоям звезды. 3. Зона конвекции (конвективного перемешивания вещества). 4. Гелиевое изотермическое ядро из вырожденного электронного газа. 5. Оболочка из идеального газа.

Внутреннее строение звезд

1. Ядро звезды (зона термоядерных реакций). 2. Зона лучистого переноса выделяющейся в ядре энергии внешним слоям звезды. 3. Зона конвекции (конвективного перемешивания вещества). 4. Гелиевое изотермическое ядро из вырожденного электронного газа. 5. Оболочка из идеального газа.

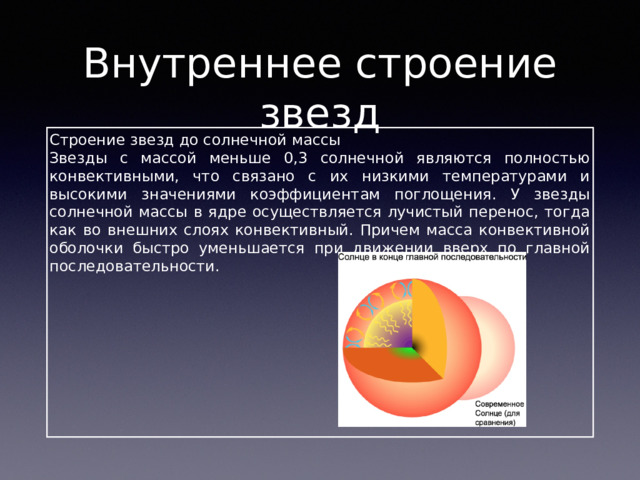

Внутреннее строение звезд Строение звезд до солнечной массы Звезды с массой меньше 0,3 солнечной являются полностью конвективными, что связано с их низкими температурами и высокими значениями коэффициентам поглощения. У звезды солнечной массы в ядре осуществляется лучистый перенос, тогда как во внешних слоях конвективный. Причем масса конвективной оболочки быстро уменьшается при движении вверх по главной последовательности.

Внутреннее строение звезд

Строение звезд до солнечной массы

Звезды с массой меньше 0,3 солнечной являются полностью конвективными, что связано с их низкими температурами и высокими значениями коэффициентам поглощения. У звезды солнечной массы в ядре осуществляется лучистый перенос, тогда как во внешних слоях конвективный. Причем масса конвективной оболочки быстро уменьшается при движении вверх по главной последовательности.

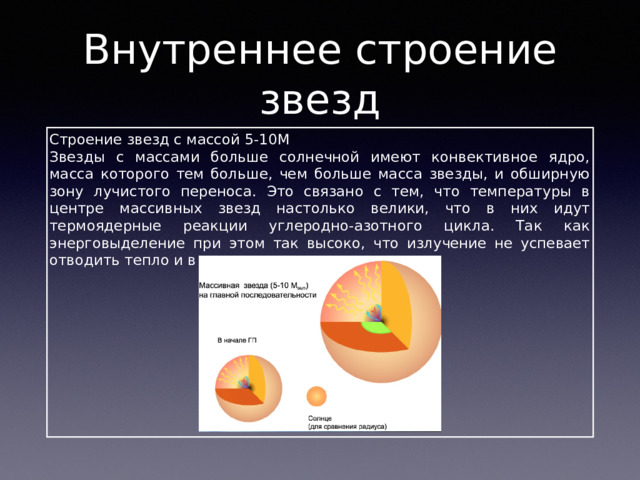

Внутреннее строение звезд Строение звезд с массой 5-10М Звезды с массами больше солнечной имеют конвективное ядро, масса которого тем больше, чем больше масса звезды, и обширную зону лучистого переноса. Это связано с тем, что температуры в центре массивных звезд настолько велики, что в них идут термоядерные реакции углеродно-азотного цикла. Так как энерговыделение при этом так высоко, что излучение не успевает отводить тепло и в ядре наступает конвекция.

Внутреннее строение звезд

Строение звезд с массой 5-10М

Звезды с массами больше солнечной имеют конвективное ядро, масса которого тем больше, чем больше масса звезды, и обширную зону лучистого переноса. Это связано с тем, что температуры в центре массивных звезд настолько велики, что в них идут термоядерные реакции углеродно-азотного цикла. Так как энерговыделение при этом так высоко, что излучение не успевает отводить тепло и в ядре наступает конвекция.

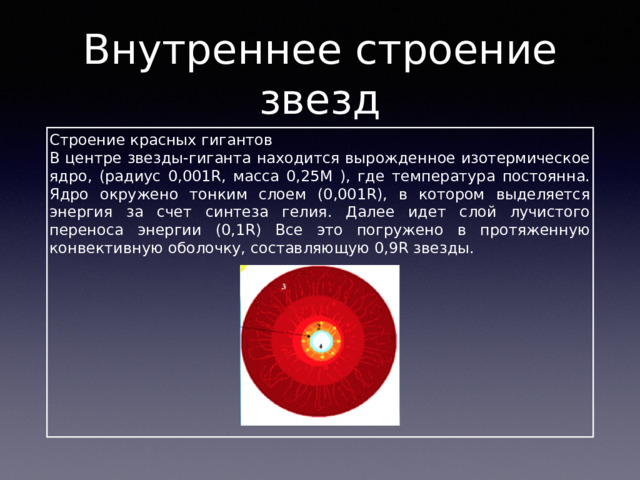

Внутреннее строение звезд Строение красных гигантов В центре звезды-гиганта находится вырожденное изотермическое ядро, (радиус 0,001R, масса 0,25M ), где температура постоянна. Ядро окружено тонким слоем (0,001R), в котором выделяется энергия за счет синтеза гелия. Далее идет слой лучистого переноса энергии (0,1R) Все это погружено в протяженную конвективную оболочку, составляющую 0,9R звезды.

Внутреннее строение звезд

Строение красных гигантов

В центре звезды-гиганта находится вырожденное изотермическое ядро, (радиус 0,001R, масса 0,25M ), где температура постоянна. Ядро окружено тонким слоем (0,001R), в котором выделяется энергия за счет синтеза гелия. Далее идет слой лучистого переноса энергии (0,1R) Все это погружено в протяженную конвективную оболочку, составляющую 0,9R звезды.

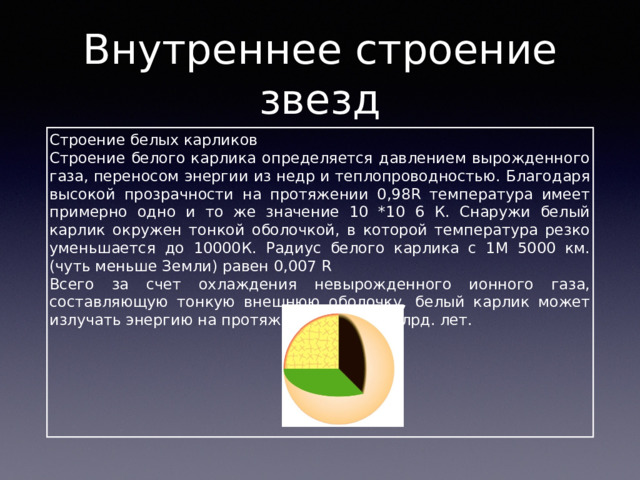

Внутреннее строение звезд Строение белых карликов Строение белого карлика определяется давлением вырожденного газа, переносом энергии из недр и теплопроводностью. Благодаря высокой прозрачности на протяжении 0,98R температура имеет примерно одно и то же значение 10 *10 6 К. Снаружи белый карлик окружен тонкой оболочкой, в которой температура резко уменьшается до 10000К. Радиус белого карлика с 1M 5000 км. (чуть меньше Земли) равен 0,007 R Всего за счет охлаждения невырожденного ионного газа, составляющую тонкую внешнюю оболочку, белый карлик может излучать энергию на протяжении около 1 млрд. лет.

Внутреннее строение звезд

Строение белых карликов

Строение белого карлика определяется давлением вырожденного газа, переносом энергии из недр и теплопроводностью. Благодаря высокой прозрачности на протяжении 0,98R температура имеет примерно одно и то же значение 10 *10 6 К. Снаружи белый карлик окружен тонкой оболочкой, в которой температура резко уменьшается до 10000К. Радиус белого карлика с 1M 5000 км. (чуть меньше Земли) равен 0,007 R

Всего за счет охлаждения невырожденного ионного газа, составляющую тонкую внешнюю оболочку, белый карлик может излучать энергию на протяжении около 1 млрд. лет.

Внутреннее строение звезд

Строение вырожденных звезд

Давление в белых карликах достигает сотен килограммов на кубический сантиметр, а у пульсаров на несколько порядков выше. При таких плотностях поведение резко отличается от поведения идеального газа. Перестает действовать газовый закон Менделеева-Клапейрона, давление уже не зависит от температуры, а определяется только плотностью. Это состояние вырожденного вещества. Поведение вырожденного газа, состоящего из электронов, протонов и нейтронов, подчиняется квантовым законам, в частности, принципу запрета Паули. Он утверждает, что в одном и том же состоянии не может находиться больше двух частиц, причем их спины направленны противоположно. У У белых карликов число этих возможных состояний ограничено, сила тяжести пытается втиснуть электроны в уже занятые места. При этом возникает специфическая сила противодействия давлению, p ~ ρ 5/3. Электроны имеют высокие скорости движения, а вырожденный газ имеет высокую прозрачность вследствие занятости всех возможных энергетических уровней и невозможности процесса поглощения-переизлучения.

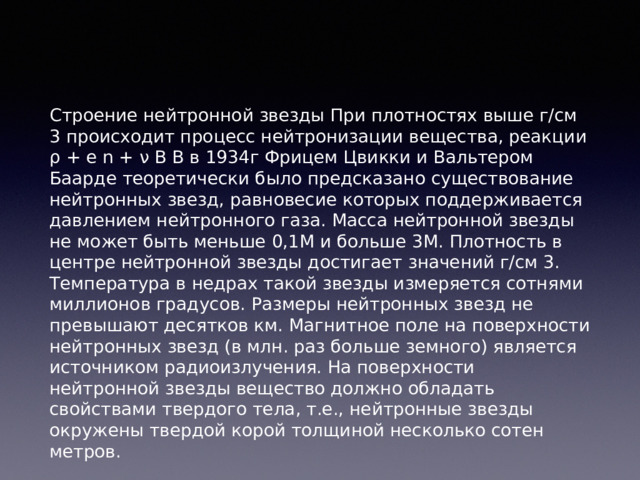

Строение нейтронной звезды При плотностях выше г/см 3 происходит процесс нейтронизации вещества, реакции ρ + e n + ν В В в 1934г Фрицем Цвикки и Вальтером Баарде теоретически было предсказано существование нейтронных звезд, равновесие которых поддерживается давлением нейтронного газа. Масса нейтронной звезды не может быть меньше 0,1M и больше 3M. Плотность в центре нейтронной звезды достигает значений г/см 3. Температура в недрах такой звезды измеряется сотнями миллионов градусов. Размеры нейтронных звезд не превышают десятков км. Магнитное поле на поверхности нейтронных звезд (в млн. раз больше земного) является источником радиоизлучения. На поверхности нейтронной звезды вещество должно обладать свойствами твердого тела, т.е., нейтронные звезды окружены твердой корой толщиной несколько сотен метров.

Строение нейтронной звезды При плотностях выше г/см 3 происходит процесс нейтронизации вещества, реакции ρ + e n + ν В В в 1934г Фрицем Цвикки и Вальтером Баарде теоретически было предсказано существование нейтронных звезд, равновесие которых поддерживается давлением нейтронного газа. Масса нейтронной звезды не может быть меньше 0,1M и больше 3M. Плотность в центре нейтронной звезды достигает значений г/см 3. Температура в недрах такой звезды измеряется сотнями миллионов градусов. Размеры нейтронных звезд не превышают десятков км. Магнитное поле на поверхности нейтронных звезд (в млн. раз больше земного) является источником радиоизлучения. На поверхности нейтронной звезды вещество должно обладать свойствами твердого тела, т.е., нейтронные звезды окружены твердой корой толщиной несколько сотен метров.
