Вычерчивание фасадов https://youtu.be/akpfGh1xLZI

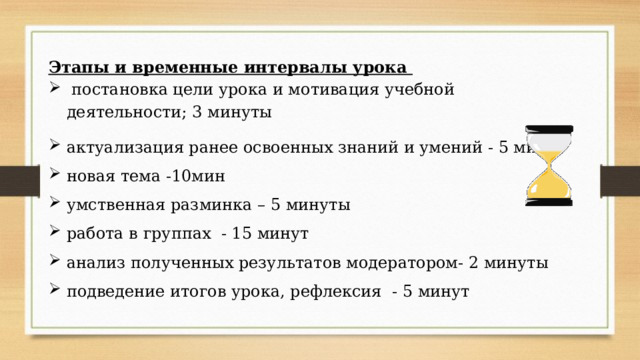

Этапы и временные интервалы урока

•   постановка цели урока и мотивация учебной деятельности; 3 минуты
• актуализация ранее освоенных знаний и умений - 5 минут
• новая тема -10мин
• умственная разминка – 5 минуты
• работа в группах - 15 минут
• анализ полученных результатов модератором- 2 минуты
• подведение итогов урока, рефлексия - 5 минут

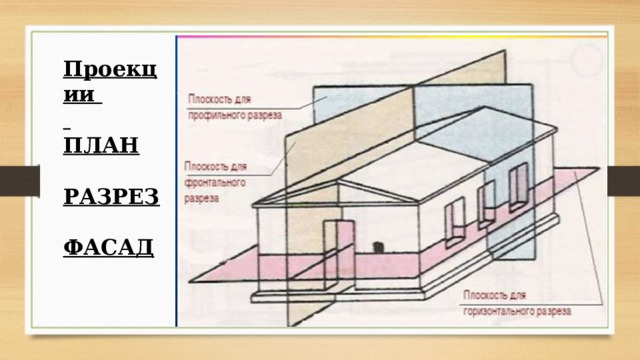

Проекции

ПЛАН

РАЗРЕЗ

ФАСАД

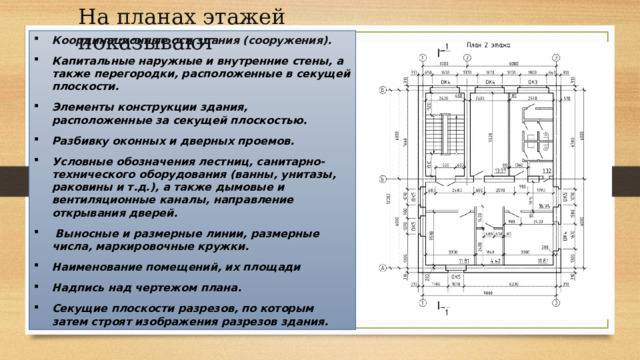

На планах этажей показывают

• Координационные оси здания (сооружения).

• Капитальные наружные и внутренние стены, а также перегородки, расположенные в секущей плоскости.
• Элементы конструкции здания, расположенные за секущей плоскостью.
• Разбивку оконных и дверных проемов.
• Условные обозначения лестниц, санитарно-технического оборудования (ванны, унитазы, раковины и т.д.), а также дымовые и вентиляционные каналы, направление открывания дверей.
• Выносные и размерные линии, размерные числа, маркировочные кружки.
• Наименование помещений, их площади
• Надпись над чертежом плана.
• Секущие плоскости разрезов, по которым затем строят изображения разрезов здания.

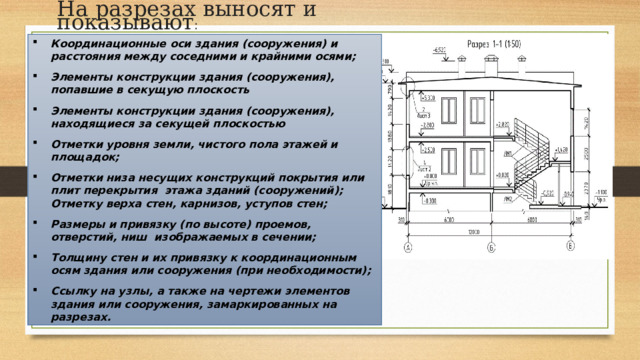

На разрезах выносят и показывают :

• Координационные оси здания (сооружения) и расстояния между соседними и крайними осями;
• Элементы конструкции здания (сооружения), попавшие в секущую плоскость
• Элементы конструкции здания (сооружения), находящиеся за секущей плоскостью
• Отметки уровня земли, чистого пола этажей и площадок;
• Отметки низа несущих конструкций покрытия или плит перекрытия этажа зданий (сооружений); Отметку верха стен, карнизов, уступов стен;
• Размеры и привязку (по высоте) проемов, отверстий, ниш изображаемых в сечении;
• Толщину стен и их привязку к координационным осям здания или сооружения (при необходимости);
• Ссылку на узлы, а также на чертежи элементов здания или сооружения, замаркированных на разрезах.

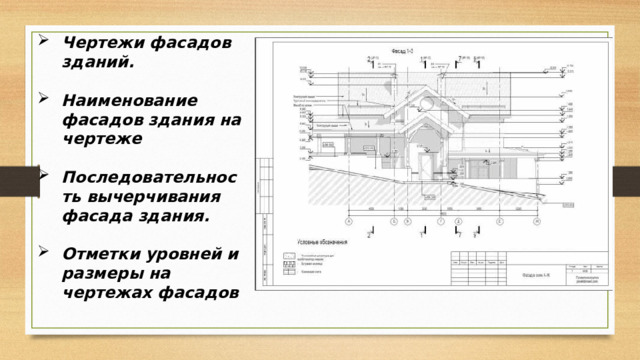

• Чертежи фасадов зданий.

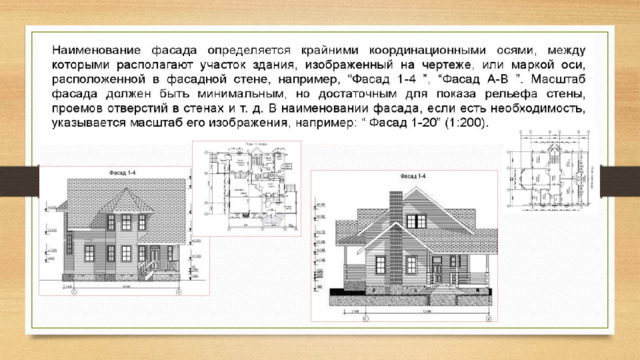

• Наименование фасадов здания на чертеже

• Последовательность вычерчивания фасада здания.

• Отметки уровней и размеры на чертежах фасадов

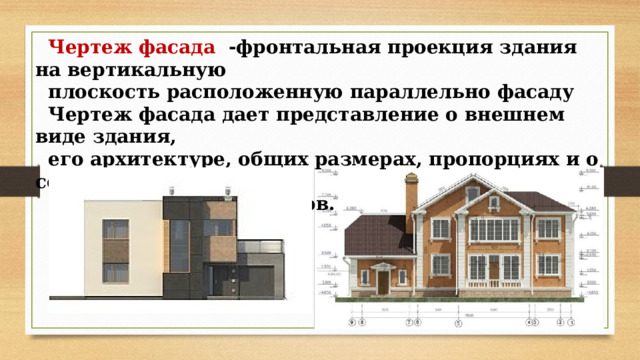

Чертеж фасада -фронтальная проекция здания на вертикальную

плоскость расположенную параллельно фасаду

Чертеж фасада дает представление о внешнем виде здания,

его архитектуре, общих размерах, пропорциях и о соотношении

его отдельных элементов.

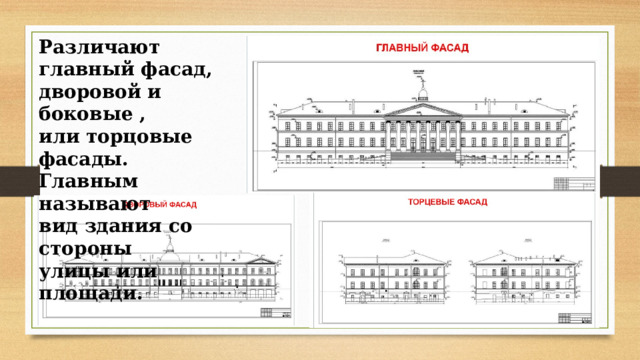

Различают главный фасад,

дворовой и боковые ,

или торцовые фасады.

Главным называют

вид здания со стороны

улицы или площади.

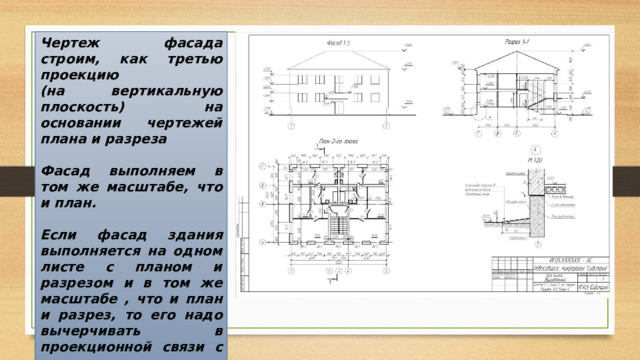

Чертеж фасада строим, как третью проекцию

(на вертикальную плоскость) на основании чертежей плана и разреза

Фасад выполняем в том же масштабе, что и план.

Если фасад здания выполняется на одном листе с планом и разрезом и в том же масштабе , что и план и разрез, то его надо вычерчивать в проекционной связи с ними

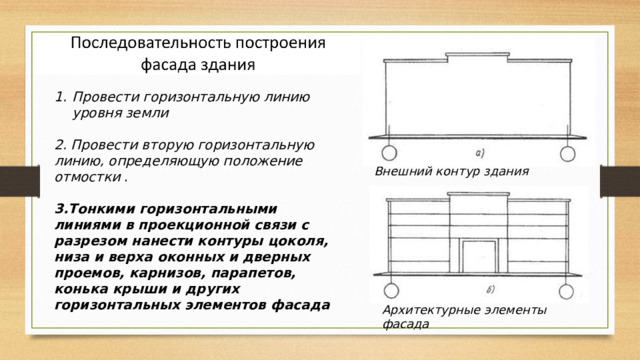

• Провести горизонтальную линию уровня земли

2. Провести вторую горизонтальную линию, определяющую положение отмостки .

3.Тонкими горизонтальными линиями в проекционной связи с разрезом нанести контуры цоколя, низа и верха оконных и дверных проемов, карнизов, парапетов, конька крыши и других горизонтальных элементов фасада

Внешний контур здания

Архитектурные элементы фасада

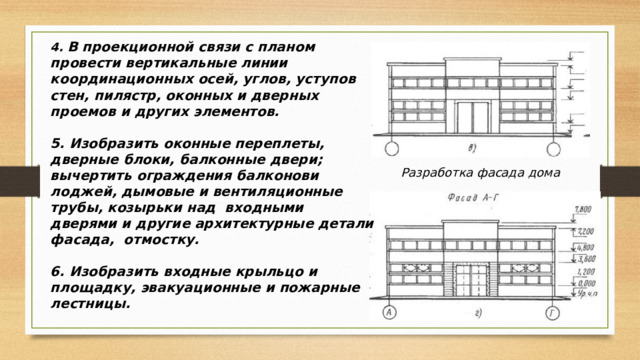

4. В проекционной связи с планом провести вертикальные линии координационных осей, углов, уступов стен, пилястр, оконных и дверных проемов и других элементов.

5. Изобразить оконные переплеты, дверные блоки, балконные двери; вычертить ограждения балконови лоджей, дымовые и вентиляционные трубы, козырьки над входными дверями и другие архитектурные детали фасада, отмостку.

6. Изобразить входные крыльцо и площадку, эвакуационные и пожарные лестницы.

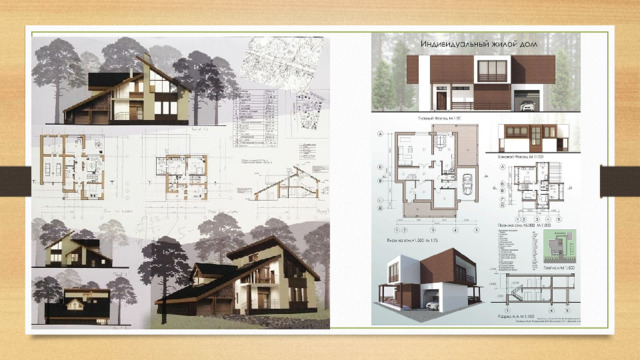

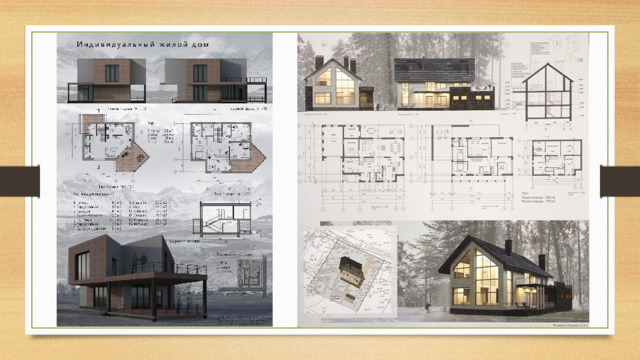

Разработка фасада дома

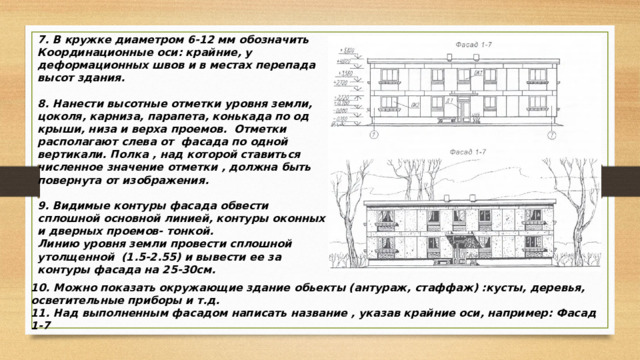

7. В кружке диаметром 6-12 мм обозначить

Координационные оси: крайние, у деформационных швов и в местах перепада высот здания.

8. Нанести высотные отметки уровня земли, цоколя, карниза, парапета, конькада по од крыши, низа и верха проемов. Отметки располагают слева от фасада по одной вертикали. Полка , над которой ставиться численное значение отметки , должна быть повернута от изображения.

9. Видимые контуры фасада обвести сплошной основной линией, контуры оконных и дверных проемов- тонкой.

Линию уровня земли провести сплошной утолщенной (1.5-2.55) и вывести ее за контуры фасада на 25-30см.

10. Можно показать окружающие здание обьекты (антураж, стаффаж) :кусты, деревья, осветительные приборы и т.д.

11. Над выполненным фасадом написать название , указав крайние оси, например: Фасад 1-7

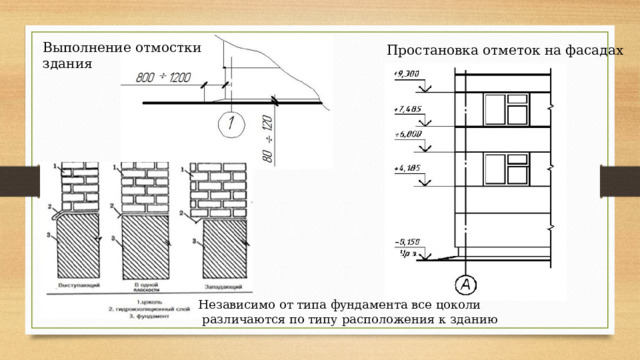

Выполнение отмостки здания

Простановка отметок на фасадах

Независимо от типа фундамента все цоколи

различаются по типу расположения к зданию

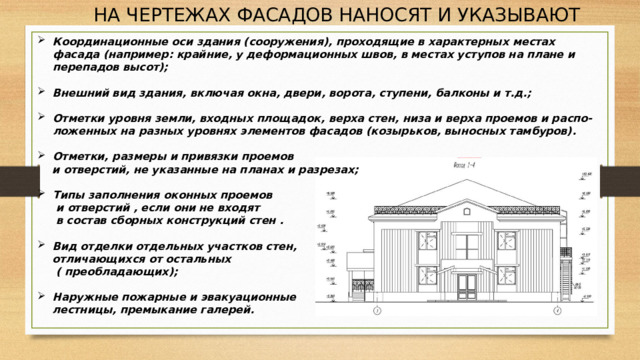

НА ЧЕРТЕЖАХ ФАСАДОВ НАНОСЯТ И УКАЗЫВАЮТ

• Координационные оси здания (сооружения), проходящие в характерных местах фасада (например: крайние, у деформационных швов, в местах уступов на плане и перепадов высот);

• Внешний вид здания, включая окна, двери, ворота, ступени, балконы и т.д.;

• Отметки уровня земли, входных площадок, верха стен, низа и верха проемов и распо-ложенных на разных уровнях элементов фасадов (козырьков, выносных тамбуров).

• Отметки, размеры и привязки проемов

и отверстий, не указанные на планах и разрезах;

• Типы заполнения оконных проемов

и отверстий , если они не входят

в состав сборных конструкций стен .

• Вид отделки отдельных участков стен,

отличающихся от остальных

( преобладающих);

• Наружные пожарные и эвакуационные

лестницы, премыкание галерей.

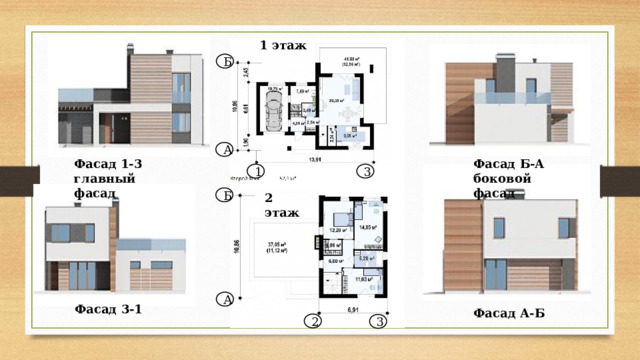

Фасад А-Б

1 этаж

Б

А

Фасад Б-А боковой фасад

Фасад 1-3 главный фасад

1

3

Б

2 этаж

А

Фасад 3-1

2

3

ДЛЯ ВЫПОЛНЕНИЯ СЛЕДУЮЩЕГО ЗАДАНИЯ

ГРУППА ДЕЛИТСЯ НА ДВЕ КОМАНДЫ

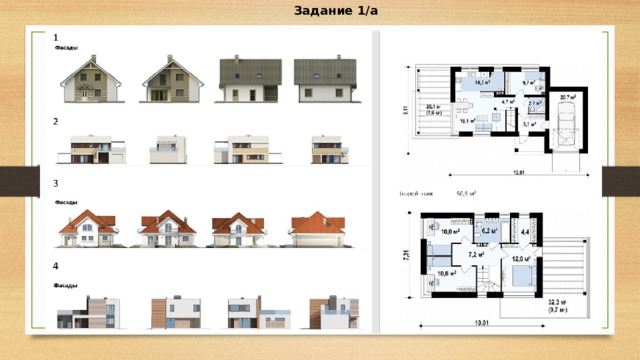

Задание 1/а

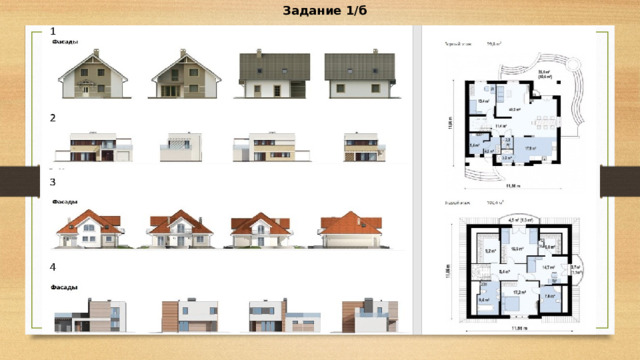

Задание 1/б

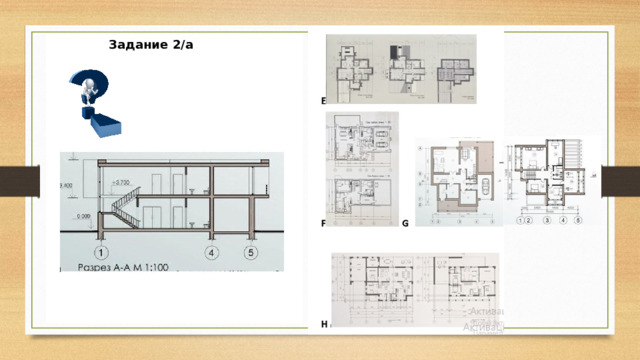

Задание 2/а

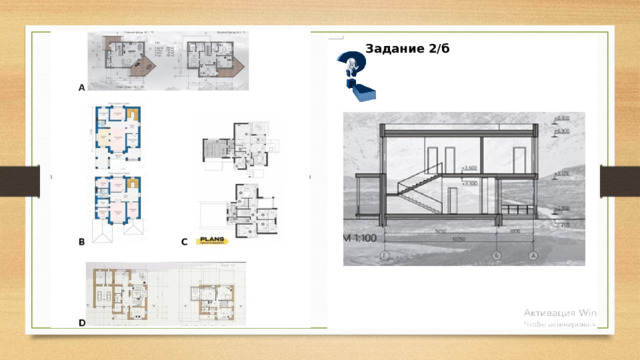

Задание 2/б

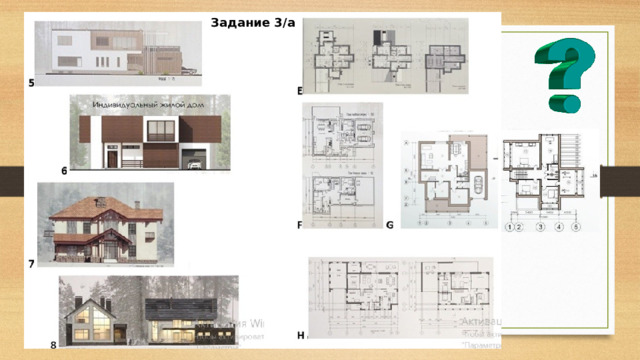

Задание 3/а

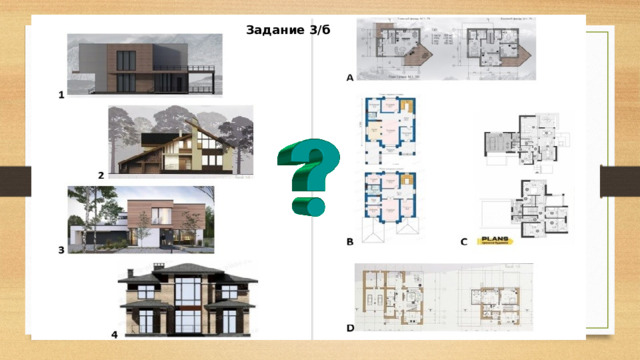

Задание 3/б

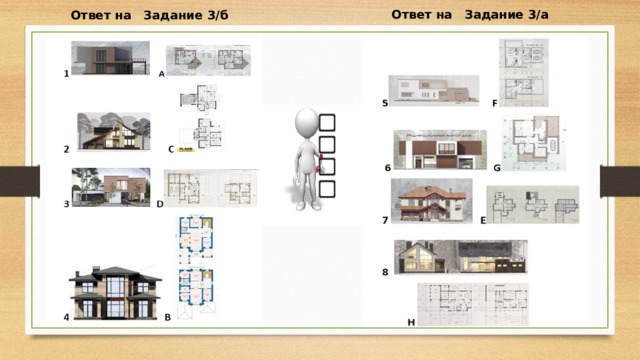

Ответ на Задание 3/а

Ответ на Задание 3/б

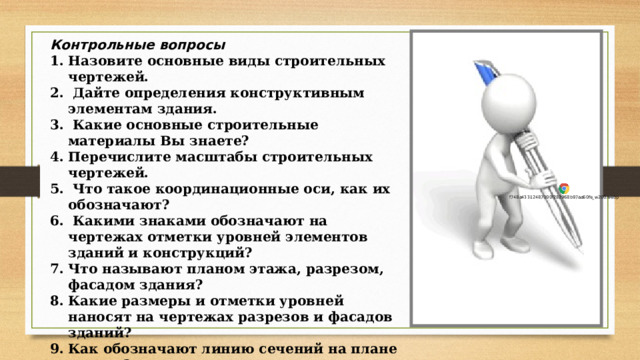

Контрольные вопросы

• Назовите основные виды строительных чертежей.
• Дайте определения конструктивным элементам здания.
• Какие основные строительные материалы Вы знаете?
• Перечислите масштабы строительных чертежей.
• Что такое координационные оси, как их обозначают?
• Какими знаками обозначают на чертежах отметки уровней элементов зданий и конструкций?
• Что называют планом этажа, разрезом, фасадом здания?
• Какие размеры и отметки уровней наносят на чертежах разрезов и фасадов зданий?
• Как обозначают линию сечений на плане здания?
• В какой последовательности вычерчивают план, разрез и фасад здания?
