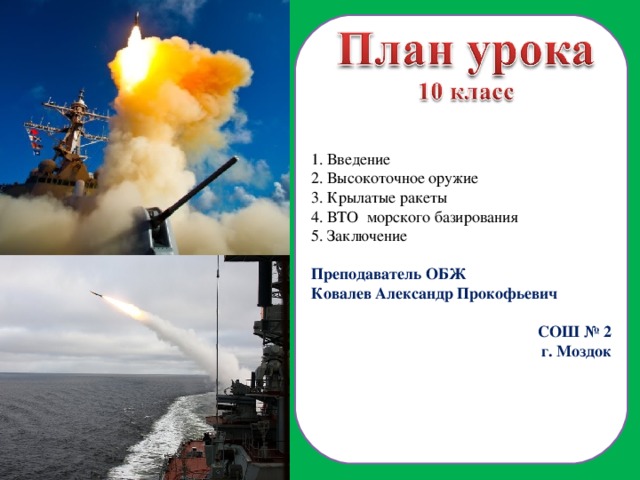

1. Введение
2. Высокоточное оружие
3. Крылатые ракеты
4. ВТО морского базирования
5. Заключение
Преподаватель ОБЖ
Ковалев Александр Прокофьевич
СОШ № 2
г. Моздок
Высокоточное оружие - управляемое оружие, способное поражать цель первым пуском (выстрелом) с вероятностью не менее 0,5 на любой дальности в пределах его досягаемости.
Итак, когда же начались акции применения высокоточного оружия? Мы с вами точно знаем: это было 4 мая 1982 года.
Впервые в истории войн в ходе Фолклендского конфликта, когда Великобритания решила прийти с островов к Аргентине и побороться за свои территории на островах, пришла туда с мощным флотом и ядерным оружием.
Аргентина купила у Франции всего пять высокоточных крылатых противо-корабельных ракет «Экзозет» . Французы тогда уже делали такое оружие, они и сейчас делают его классно.
При помощи этих пяти ракет аргентинцы потопили три английских корабля, среди них эсминец “Шеффилд”, еще один эсминец и другой надводный корабль.
Всего пять крылатых ракет — и три потопленных корабля.

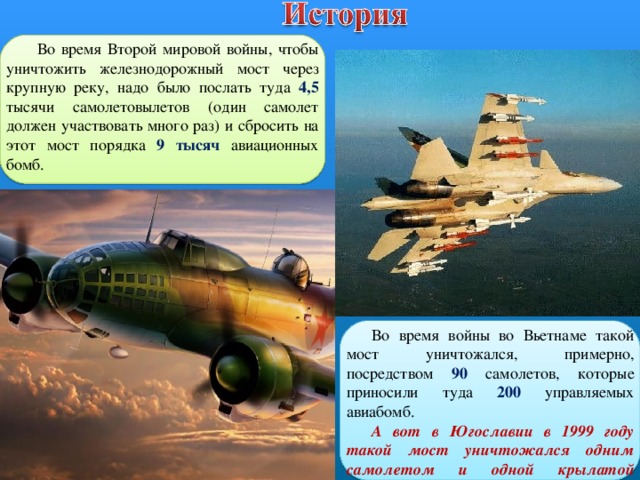

Во время Второй мировой войны, чтобы уничтожить железнодорожный мост через крупную реку, надо было послать туда 4,5 тысячи самолетовылетов (один самолет должен участвовать много раз) и сбросить на этот мост порядка 9 тысяч авиационных бомб.
Во время войны во Вьетнаме такой мост уничтожался, примерно, посредством 90 самолетов, которые приносили туда 200 управляемых авиабомб.
А вот в Югославии в 1999 году такой мост уничтожался одним самолетом и одной крылатой ракетой.

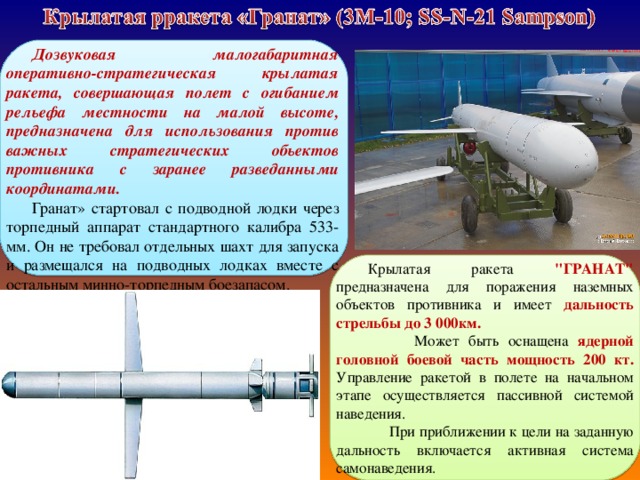

Дозвуковая малогабаритная оперативно-стратегическая крылатая ракета, совершающая полет с огибанием рельефа местности на малой высоте, предназначена для использования против важных стратегических обьектов противника с заранее разведанными координатами.
Гранат» стартовал с подводной лодки через торпедный аппарат стандартного калибра 533-мм. Он не требовал отдельных шахт для запуска и размещался на подводных лодках вместе с остальным минно-торпедным боезапасом.
Крылатая ракета "ГРАНАТ" предназначена для поражения наземных объектов противника и имеет дальность стрельбы до 3 000км.
Может быть оснащена ядерной головной боевой часть мощность 200 кт. Управление ракетой в полете на начальном этапе осуществляется пассивной системой наведения.
При приближении к цели на заданную дальность включается активная система самонаведения.

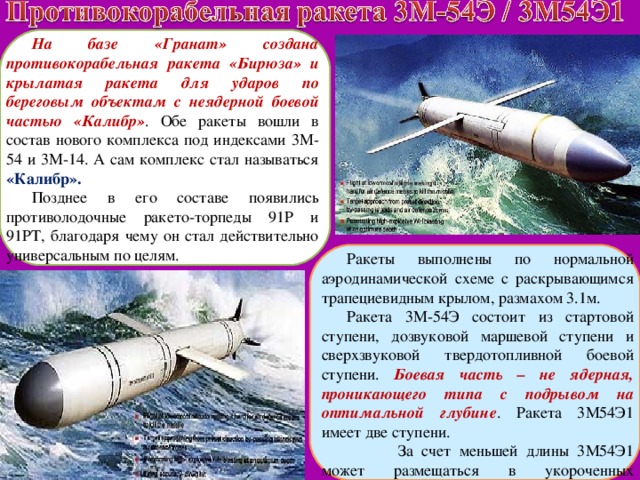

На базе «Гранат» создана противокорабельная ракета «Бирюза» и крылатая ракета для ударов по береговым объектам с неядерной боевой частью «Калибр» . Обе ракеты вошли в состав нового комплекса под индексами 3М-54 и 3М-14. А сам комплекс стал называться «Калибр».
Позднее в его составе появились противолодочные ракето-торпеды 91Р и 91РТ, благодаря чему он стал действительно универсальным по целям.
Ракеты выполнены по нормальной аэродинамической схеме с раскрывающимся трапециевидным крылом, размахом 3.1м.
Ракета 3М-54Э состоит из стартовой ступени, дозвуковой маршевой ступени и сверхзвуковой твердотопливной боевой ступени. Боевая часть – не ядерная, проникающего типа с подрывом на оптимальной глубине . Ракета 3М54Э1 имеет две ступени.
За счет меньшей длины 3М54Э1 может размещаться в укороченных торпедных аппаратах
Многоцелевые лодки проектов 971 «Щука-Б» и 877 «Варшавянка» оснащены крылатыми ракетами «Калибр», способными поражать наземные цели с расстояния от 300 до 2,5 тыс. км.
Залпы производятся из обычных 533-мм торпедных аппаратов. В составе ВМФ находится более 20 многоцелевых лодок проектов «Щука-Б» и «Варшавянка».
«Калибр» ( SS - N -27 Sizzer «Испепелитель») с дозвуковыми крылатыми ракетами имеет дальность около 3000 км и оснащается обычной и ядерной боевой частью.
Точность «Калибра» — подлодка сможет попасть в наземную цель размером в 1–2 м. Кроме того, 400-килограммовая боевая часть ракеты уничтожит любой защищенный объект, а в противокорабельном варианте — потопит любой корабль размером с крейсер.
Чтобы потопить самый большой американский корабль — авианосец класса Nimitz — достаточно точного попадания 3–4 ракет «Калибр».
7 октября 2015г. ракетные корабли Каспийской флотилии ВМФ России крылатыми ракетами морского базирования «Калибр» уничтожили в Сирии 11 целей.
Сторожевой ракетный корабль «Дагестан» проекта 11661 был построен на Зеленодольском заводе им. Горького. Это первый корабль российского ВМФ, вооруженный универсальным ракетным комплексом «Калибр-НК», способным применять несколько типов высокоточных ракет как по надводным, так и по береговым целям на дальностях до 3000 км.
Головной ракетный корабль "Град Свияжск" проекта 21631 был заложен на судостроительном заводе им. Горького в августе 2010 года, второй корабль — "Углич" — в июле 2011 года, третий корабль — "Великий Устюг" — в августе 2011 года, четвертый корабль — "Зеленый Дол" — в августе 2012 года.
Водоизмещение составляет 949 тонн; скорость — 25 узлов; дальность плавания (при 12 узлах) — 2500 миль; автономность — 10 суток; экипаж — 52 человека.

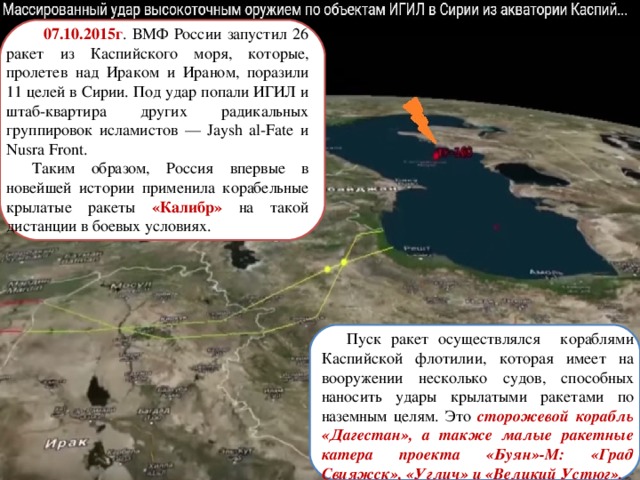

07.10.2015г . ВМФ России запустил 26 ракет из Каспийского моря, которые, пролетев над Ираком и Ираном, поразили 11 целей в Сирии. Под удар попали ИГИЛ и штаб-квартира других радикальных группировок исламистов — Jaysh al-Fate и Nusra Front.
Таким образом, Россия впервые в новейшей истории применила корабельные крылатые ракеты «Калибр» на такой дистанции в боевых условиях.
Пуск ракет осуществлялся кораблями Каспийской флотилии, которая имеет на вооружении несколько судов, способных наносить удары крылатыми ракетами по наземным целям. Это сторожевой корабль «Дагестан», а также малые ракетные катера проекта «Буян»-М: «Град Свияжск», «Углич» и «Великий Устюг».

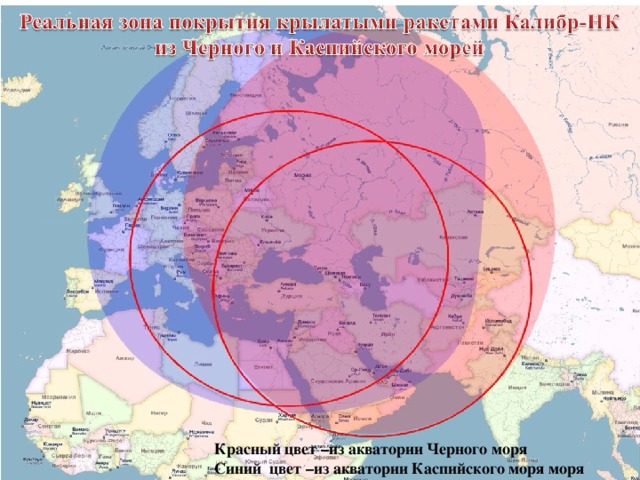

Красный цвет –из акватории Черного моря
Синий цвет –из акватории Каспийского моря моря
Дальность хода ракеты 11 км, а скорость хода на маршевом участке - 100 м/с (метров в секунду) - свыше 194 узлов-480 км/час!. 29 ноября 1977 г. противолодочный комплекс «Шквал» был принят на вооружение ВМФ.
Применен подводный реактивный двигатель, работающего на твердом гидрореагирующем топливе, которое обеспечивает большую тягу, и движения ракеты в кавитационной полости (воздушном пузыре), что снижает сопротивление воды. Изначально она несла ядерную боеголовку в 150 килотонн.
Экипаж, обнаружив цель (корабль или подлодку), определяет ее характеристики (скорость, дистанцию, направление движения) и "сбрасывает" эти данные в автопилот "Шквала". Ракета выстреливается, выходит на оптимальную глубину и включает ракетные двигатели. Головка самонаведения реализует программу, заложенную в компьютер. Поэтому скоростная подводная ракета абсолютно помехозащищена.

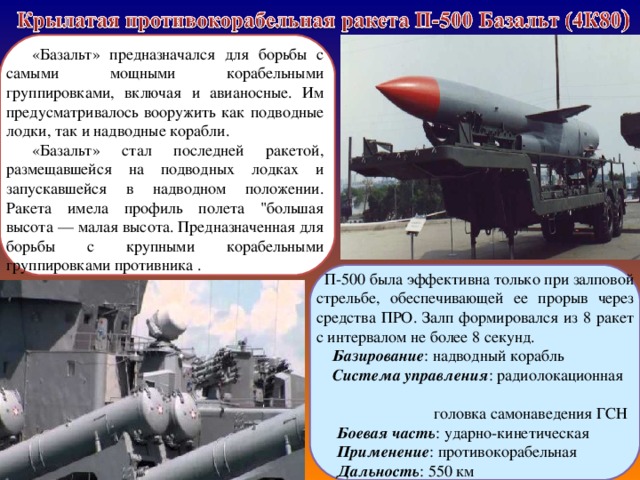

«Базальт» предназначался для борьбы с самыми мощными корабельными группировками, включая и авианосные. Им предусматривалось вооружить как подводные лодки, так и надводные корабли.
«Базальт» стал последней ракетой, размещавшейся на подводных лодках и запускавшейся в надводном положении. Ракета имела профиль полета "большая высота — малая высота. Предназначенная для борьбы с крупными корабельными группировками противника .
П-500 была эффективна только при залповой стрельбе, обеспечивающей ее прорыв через средства ПРО. Залп формировался из 8 ракет с интервалом не более 8 секунд.
Базирование : надводный корабль
Система управления : радиолокационная
головка самонаведения ГСН
Боевая часть : ударно-кинетическая
Применение : противокорабельная
Дальность : 550 км
Год разработки : 1975

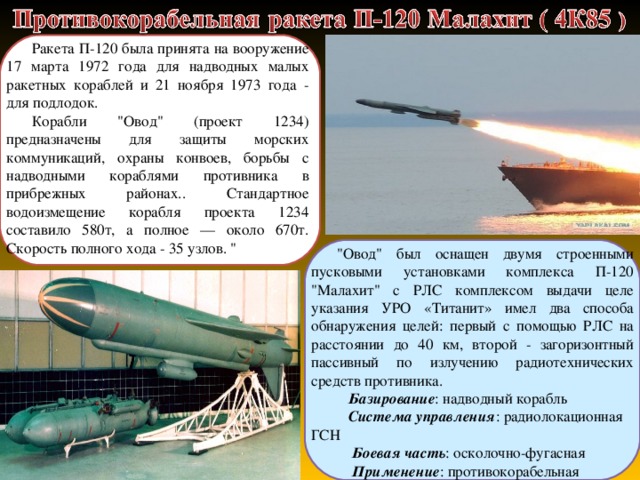

Ракета П-120 была принята на вооружение 17 марта 1972 года для надводных малых ракетных кораблей и 21 ноября 1973 года - для подлодок.
Корабли "Овод" (проект 1234) предназначены для защиты морских коммуникаций, охраны конвоев, борьбы с надводными кораблями противника в прибрежных районах.. Стандартное водоизмещение корабля проекта 1234 составило 580т, а полное — около 670т. Скорость полного хода - 35 узлов. "
"Овод" был оснащен двумя строенными пусковыми установками комплекса П-120 "Малахит" с РЛС комплексом выдачи целе указания УРО «Титанит» имел два способа обнаружения целей: первый с помощью РЛС на расстоянии до 40 км, второй - загоризонтный пассивный по излучению радиотехнических средств противника.
Базирование : надводный корабль
Система управления : радиолокационная ГСН
Боевая часть : осколочно-фугасная
Применение : противокорабельная
Д альность : 120 км Год разработки : 1972
Противокорабельная крылатая ракета (ПКР) «Оникс» (3М55) предназначена для борьбы с надводными военно-морскими группировками и одиночными кораблями в условиях сильного огневого и радиоэлектронного противодействия.
Основное достоинство ракет семейства «Оникс» - сверхзвуковая скорость полета, делающая ракету малоуязвимой от современных средств ПВО. ПКР оснащена автономной инерциальной системой управления с системой навигации и радиолокационной головкой самонаведения.
Трехтонный «Яхонт» способен поразить боевой частью массой 200-300 кг современ-ный боевой корабль класса «крейсер» на дальности до 300 км. Несколько ракет могут уничтожить авианосец.
Базирование: надводный корабль, подводная лодка, авто шасси, самолет
Система управления : радиолокационная головка самонаведения
Боевая часть : проникающая
Применение : противокорабельные
Дальность : 300 км Год разработки : 1997г.
10

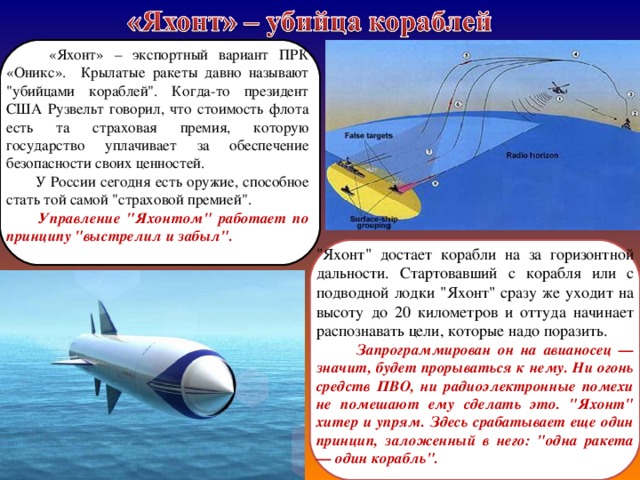

«Яхонт» – экспортный вариант ПРК «Оникс». Крылатые ракеты давно называют "убийцами кораблей". Когда-то президент США Рузвельт говорил, что стоимость флота есть та страховая премия, которую государство уплачивает за обеспечение безопасности своих ценностей.
У России сегодня есть оружие, способное стать той самой "страховой премией".
Управление "Яхонтом" работает по принципу "выстрелил и забыл".
"Яхонт" достает корабли на за горизонтной дальности. Стартовавший с корабля или с подводной лодки "Яхонт" сразу же уходит на высоту до 20 километров и оттуда начинает распознавать цели, которые надо поразить.
Запрограммирован он на авианосец — значит, будет прорываться к нему. Ни огонь средств ПВО, ни радиоэлектронные помехи не помешают ему сделать это. "Яхонт" хитер и упрям. Здесь срабатывает еще один принцип, заложенный в него: "одна ракета — один корабль".

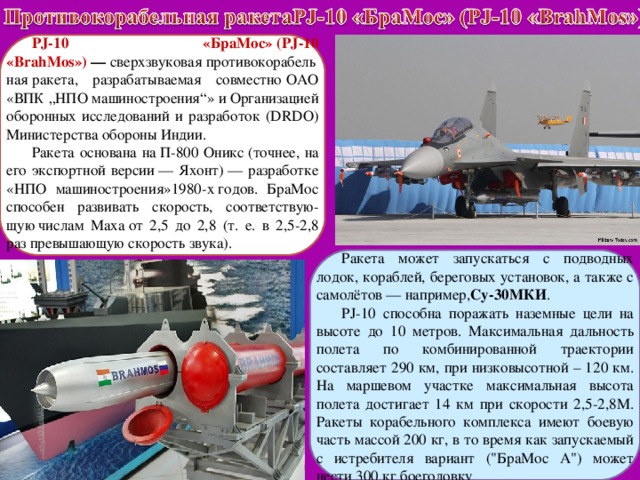

PJ-10 «БраМос» (PJ-10 «BrahMos») — сверхзвуковая противокорабельная ракета, разрабатываемая совместно ОАО «ВПК „НПО машиностроения“» и Организацией оборонных исследований и разработок (DRDO) Министерства обороны Индии.
Ракета основана на П-800 Оникс (точнее, на его экспортной версии — Яхонт) — разработке «НПО машиностроения»1980-х годов. БраМос способен развивать скорость, соответствую-щую числам Mаха от 2,5 до 2,8 (т. е. в 2,5-2,8 раз превышающую скорость звука).
Ракета может запускаться с подводных лодок, кораблей, береговых установок, а также с самолётов — например, Су-30МКИ .
PJ-10 способна поражать наземные цели на высоте до 10 метров. Максимальная дальность полета по комбинированной траектории составляет 290 км, при низковысотной – 120 км. На маршевом участке максимальная высота полета достигает 14 км при скорости 2,5-2,8М. Ракеты корабельного комплекса имеют боевую часть массой 200 кг, в то время как запускаемый с истребителя вариант ("БраМос А") может нести 300 кг боеголовку

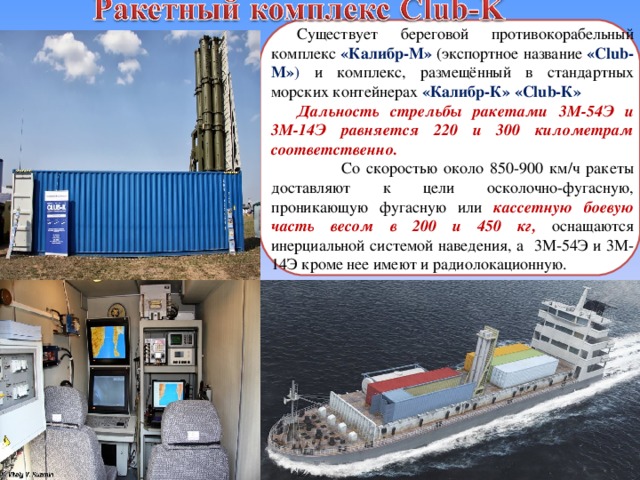

Существует береговой противокорабельный комплекс «Калибр-М» (экспортное название «Club-M» ) и комплекс, размещённый в стандартных морских контейнерах «Калибр-К» «Club-К»
Дальность стрельбы ракетами 3М-54Э и 3М-14Э равняется 220 и 300 километрам соответственно.
Со скоростью около 850-900 км/ч ракеты доставляют к цели осколочно-фугасную, проникающую фугасную или кассетную боевую часть весом в 200 и 450 кг, оснащаются инерциальной системой наведения, а 3М-54Э и 3М-14Э кроме нее имеют и радиолокационную.
И окончательный вывод : России нужны совсем другие вооруженные силы. Если сегодня наши вооруженные силы функционируют по сферам суша-море-воздух, то нам нужны ВС, состоящие из двух функциональных родов:
-стратегически-ударные и
- стратегически-оборонительные силы.
Еще обязательно должны быть мобильные силы, единая система управления, стратегические резервы — но не для сухопутной наземной войны.
Нас ждут совсем не те войны, к каким мы продолжаем готовиться сегодня.
Домашнее задание
§ 25 стр.126-127
