Задача №2 (Подбор машин)

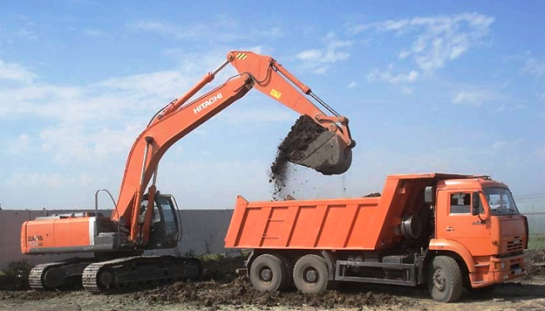

Задача 2. Подобрать одноковшовый экскаватор для земляных работ и автотранспорт для перевозки грунта по щебеночной и гравийной дорогам. Определить: потребное количество автосамосвалов; часовую и сменную производительность ЭО.

Исходные данные к задаче 2:

1. Выбор одноковшового экскаватора в зависимости от объема работ на объекте можно производить по табл. 2.1

Таблица 2.1 - Рекомендуемые типоразмеры экскаватора в зависимости от объема работ

Марку ЭО выбирают по приложению 1, табл.1.

Технические характеристики ЭО вносят в таблицу:

1. Подбор автотранспорта для перевозки грунта

Грузоподъемность автосамосвала, т:

G_t = n_k∙g∙γ_e∙K_н,

где n_k = 3…6 – количество ковшей с грунтом, выгружаемых экскаватором в кузов транспорта; принимаем n_k = … .

g – вместимость ковша экскаватора, м³;

γ_e – плотность грунта, т/м³;

K_н - коэффициент наполнения ковша (табл. 2.2), принимаем K_н = … .

Таблица 2.2 - Коэффициент наполнения ковша экскаватора грунтом

По вычисленной грузоподъемности осуществляется выбор автосамосвала (приложение 1, табл. 2) и его технические характеристики заносятся в таблицу:

1. Определение количества автосамосвалов (округляют до целого числа в бОльшую сторону).

n_a = П_т/П_а ,

где П_т, П_а – техническая производительность соответственно экскаватора и автосамосвала, м³/ч.

Техническая производительность одноковшового экскаватора:

П_т = 60g ∙ n_ц ∙ K_н / K_р,

где K_р – коэффициент разрыхления грунта (табл. 2.3)

Таблица 2.3 - Коэффициент разрыхления грунта в зависимости от состояния грунта

n_ц – число циклов в минуту.

Число циклов

n_ц = 60/ Т_ц,

где Т_ц – продолжительность одного цикла экскаватора, с

Т_ц = t_э(А_к∙К_с+В_к∙К_β),

где t_э – продолжительность рабочего цикла в эталонных условиях (грунт 1 группы, угол поворота в плане β = 90⁰), с; (Приложение 1, табл. 1).

А_к – продолжительность копания и разгрузки в долях единицы от общей продолжительности цикла;

В_к - то же, для продолжительности поворотов;

А_к = В_к =0,5;

К_с – коэффициент, характеризующий изменения продолжительности копания и разгрузки при переходе от грунта 1 категории к грунтам других категорий (табл. 2.4);

К_β – коэффициент, характеризующий изменения продолжительности операций, поворотов при угле поворота, не равном 90⁰ (табл. 2.4).

Таблица 2.4 - Значения коэффициентов К_с и К_β

Техническая производительность автосамосвала в т/час:

П_а = 60 ∙ Q/T,

где Q – объем кузова автомобиля, м³;

T – продолжительность рабочего цикла автосамосвала, мин;

Т = t₁ + t₂ + t₃ + t₄ + t₅,

где t₁ = 0,5…1,0 мин – продолжительность подачи автосамосвала под погрузку;

t₂ – продолжительность погрузки, мин;

t₃ – продолжительность груженого пробега, мин;

t₄ =1…3 мин – продолжительность разгрузки вместе с маневрированием;

t₅ - продолжительность порожнего (холостого) пробега, мин.

Продолжительность погрузки

t₂ = 60 ∙ Q ∙ K/П_т,

где К – коэффициент продолжительности погрузки из-за случайных задержек (К = 1,1).

Продолжительность груженого и порожнего пробегов, мин.:

t₃ ≈ t₅ = 60 L/v_ср,

где L – дальность перевозки грунта, км;

v_ср - средняя скорость автомобиля, км/ч (Приложение 1, табл. 3).

1. Часовая производительность ЭО (м³/ч):

П_э.ч = П_т ∙ К_в,

где К_в - коэффициент использования рабочего времени часа (К_в =0,92…0,96 при работе в отвал, а при работе с погрузкой грунта на транспорт К_в = 0,8…0,9).

1. Сменная производительность экскаватора в м³/см:

П_э.см = П_т∙К_см∙Т_см,

где К_см- коэффициент использования рабочего времени смены (при работе с погрузкой грунта на транспорт К_см = 0,65…0,75).

Тсм – сменное время, ч (Тсм= 8). ***
