«Задание для студентов Гр 304 К. на 28.04.25 «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Гр 304 К. «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Преподаватель; В. П. Шкитенков. https://multiurok.ru/id40526144/files/add/

Задание выдано 28.04.2025г. Задание выполнить до 30.04.2025г

Раздел: Организация работ по ремонту и регулировке пускорегулирующей аппаратуры

Тема: Практические занятия (4ч)

Составление алгоритма ремонта элементов электромагнитной системы и контактной группы магнитного пускателя.

Задание.

I. Повторить тему: Назначение, разновидности, устройство, принцип действия аппаратов защиты. Выполнить тест

ТЕСТ

Электрические аппараты низкого напряжения

Выберите правильный вариант ответа на следующие вопросы:

№ п/п	Содержание вопроса	Варианты ответа
1	2	3

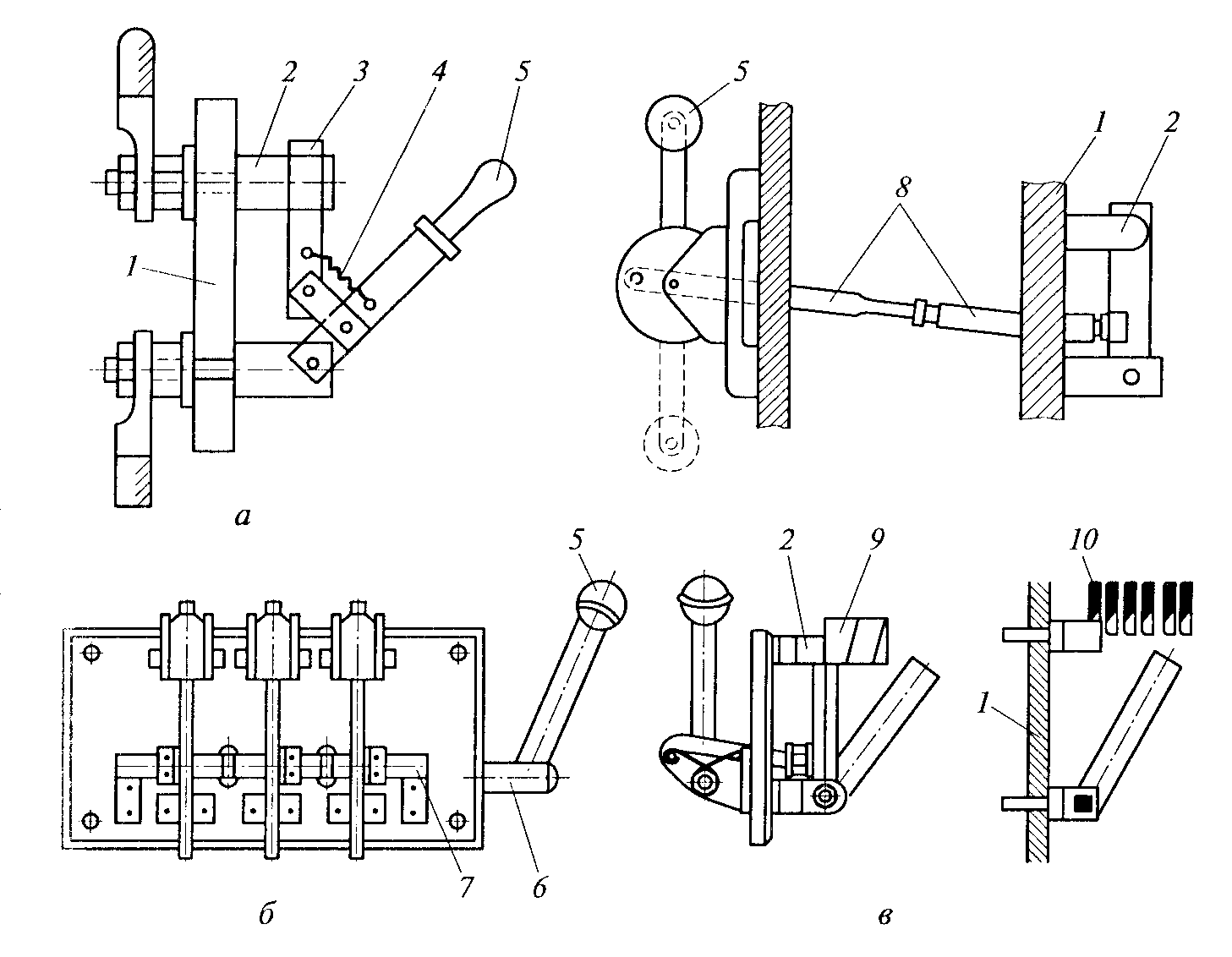

1	Отметьте, под какой цифрой обозначен неподвижный контакт рубильника?	1; 2; 3; 4; 5.
2	Какой аппарат относится к коммутационному аппарату?	конденсатор; резистор; автоматический выключатель;
3	Для чего нужна дугогасительная камера в контакторе?	для охлаждения электрической дуги. для гашения электрической дуги. для удлинения длины дуги под воздействием электромагнитной силы. для удлинения и охлаждения электрической дуги.
4	Что означает 2 цифра в обозначении магнитного пускателя ПАЕ-311	нереверсивный без тепловой защиты; реверсивный с тепловой защиты; открытого исполнения; защищенный.
5	Какой способ гашения дуги в автоматическом выключателе?	масляный; газовый; воздушный; вакуумный.
6	Отношение тока возврата к току срабатывания реле называют	коэффициентом реле; коэффициентом срабатывания реле; коэффициентом возврата; коэффициентом надежности.
1	2	3
8	А втоматический выключатель какой серии изображен на картинке?	АП -50; АЕ-20; ВА -51; А37000.
9	Что может быть в качестве воспринимающего органа реле	противодействующая пружина; обмотка реле; электрические контакты; успокоители.
10	Элемент, предназначенный для автоматического размыкания главных контактов в случае появления сверхтока в главной цепи автоматического выключателя	размыкатель; расцепитель; замыкатель; зацепитель.
11	Какие вставки наиболее предпочтительны для плавких предохранителей?	медные. алюминиевые. золотые. серебряные. цинковые.
12	Какую роль выполняют большие контакты в контакторе?	коммутируют цепь управления; коммутируют силовую цепь; коммутируют цепи управления и силовую.
13	Где располагается дугогасительная камера в АВ?	около разрывных контактов; около главных контактов; около разрывных и главных контактов.
14	Почему плавкая вставка в предохранителях делается фигурной?	для уменьшения перенапряжения при гашении дуги, уменьшения нагрева в номинальном режиме. для уменьшения расхода металла. из-за эстетических соображений. для увеличения прочности.
15	Какой плавкий предохранитель защищает электрическую цепь от токов перегрузки и короткого замыкания?	Открытый. Закрытый. Засыпной. Инерционный. Жидкометаллический.

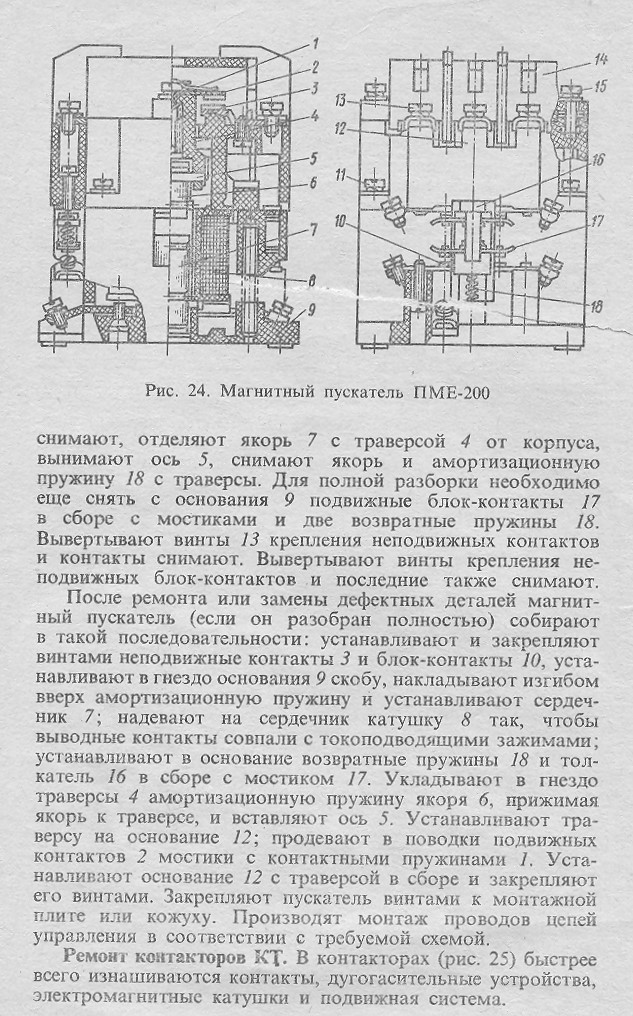

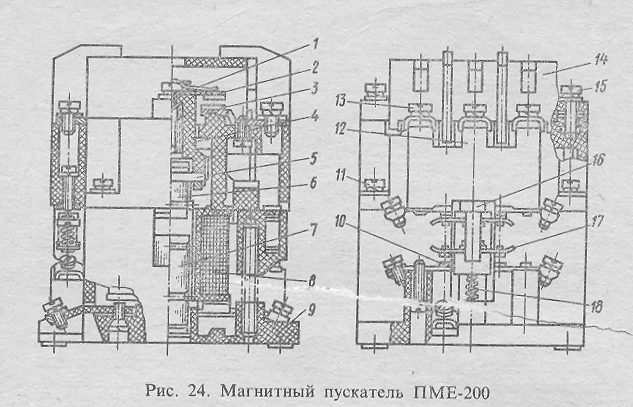

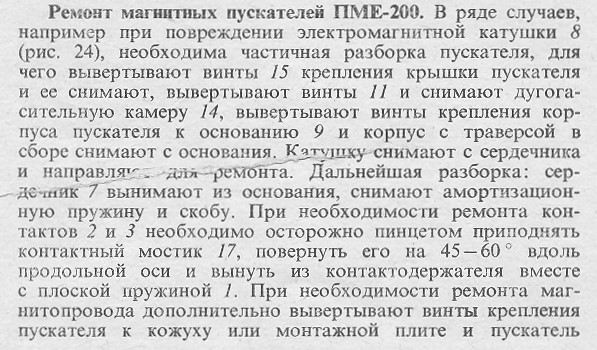

I. Изучить тему

Для ремонта магнитных пускателей нет единой технологии, так как в каждом случае бывают разные неисправности. Некоторые рекомендации по ремонту элементов электромагнитной системы и контактной группы магнитного пускателя:

Окисление зажимов или контактов на вводе в катушку пускателя. Нужно разобрать зажимы, прочистить и собрать, снять катушку и почистить контакты.

Слабое нажатие в зажимах или на контактах. Устраняется затягиванием зажимов.

Обрыв провода в обмотке катушки, сгорание изоляции обмотки катушки. Нужно заменить катушку.

Пускатель заклинен при замерзании влаги в зазорах. Нужно разобрать и собрать пускатель, защитить его от влаги.

Заклинена подвижная часть пускателя. Нужно ослабить крепление деталей и собрать их так, чтобы их движение было свободным.

Окислились детали магнитопровода в зазоре. Нужно разобрать магнитопровод так, чтобы можно было зачистить плоскости соприкосновения его деталей надфилем или наждачной бумагой.

Ослабло крепление деталей пускателя. Нужно подтянуть винты крепления, проверив отсутствие заклинивания деталей.

Подвижные контакты пускателя не касаются неподвижных. Нужно разобрать пускатель, устранить причину и собрать.

Отпаялись и отвалились контакты от контактных мостиков. Нужно заменить контактные мостики. При их отсутствии заменить узел подвижных контактов или весь пускатель.

Слаба пружина, возвращающая якорь в отключённое положение. Нужно заменить пружину.

Залипание якоря магнитной системы, то есть якорь не отпадает при отключении напряжения на катушке. Нужно применить катушку в пускателе на меньшее напряжение — заменить линейное напряжение в цепи на фазное.

При ремонте магнитных пускателей важно соблюдать правила безопасности труда.

III. Составление алгоритма по ремонту элементов электромагнитной системы и контактной группы магнитного пускателя в таблице. При составлении таблицы использовать тему практической работы

Возможные неисправности и способы их устранения.

Неисправность	Вероятные причины	Рекомендации
1.Пускатель (контактор) не включается
2. Пускатель (контактор) издаёт резкий шум
3 При снятии напряжения, якор не отпадает
44. Ток не проходит через конта -кк ккты.
