Задание для СВ210 на 01.10.21

Задание для СВ210 по Инженерной графике

На 01.10.21

Преподаватель Кашаева Е.В.

Выполненное задание сфотографировать и выслать в Контакт или на почту kashaevaelena@yandex.ru

Выполнить конспект.

Тема: Эскизы деталей и рабочие чертежи.

СОДЕРЖАНИЕ РАБОЧЕГО ЧЕРТЕЖА ДЕТАЛИ

Чертеж детали – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля (ГОСТ 2.102- 68). Основные требования к чертежам приведены в ГОСТ 2.109-73.

Чертеж детали – основной конструкторский документ для детали, основа всего технологического процесса изготовления и контроля. По скольку изготовление деталей по чертежам ведется на разных станках, в разных цехах, разными рабочими, на каждую деталь, независимо от ее сложности, выполняется чертеж на отдельном формате с рамкой и основной надписью.

Чертеж детали должен содержать:

а) минимальное, но достаточное число изображений (видов, разрезов, сечений, выносных элементов), полностью определяющих форму детали;

б) размеры, необходимые для изготовления, контроля и испытаний детали;

в) предельные отклонения размеров, допуски формы и расположения поверхностей (на учебных чертежах не указывают);

г) требования к шероховатости поверхностей детали;

д) обозначение покрытий, термических и других видов обработки (на учебных чертежах не указывают);

е) текстовую часть, состоящую из технических требований и технических характеристик, надписи и таблицы;

ж) основную надпись (по форме 1 ГОСТ 2.104-68), содержащую обозначение чертежа, наименование детали, сведения о материале, а также информацию о разработчиках чертежа, масштабе и числе листов, на которых выполнен чертеж. На каждую деталь выпускают отдельный чертеж, который должен быть оформлен с соблюдением всех требований к форматам, масштабам, типам линий и шрифтам (ГОСТ 2.301-68, ГОСТ 2.302-68, ГОСТ 2.303-68, ГОСТ 2.304-81). На чертеже деталь изображают с теми размерами, обозначениями шероховатости поверхности и другими параметрами, какие она должна иметь перед сборкой.

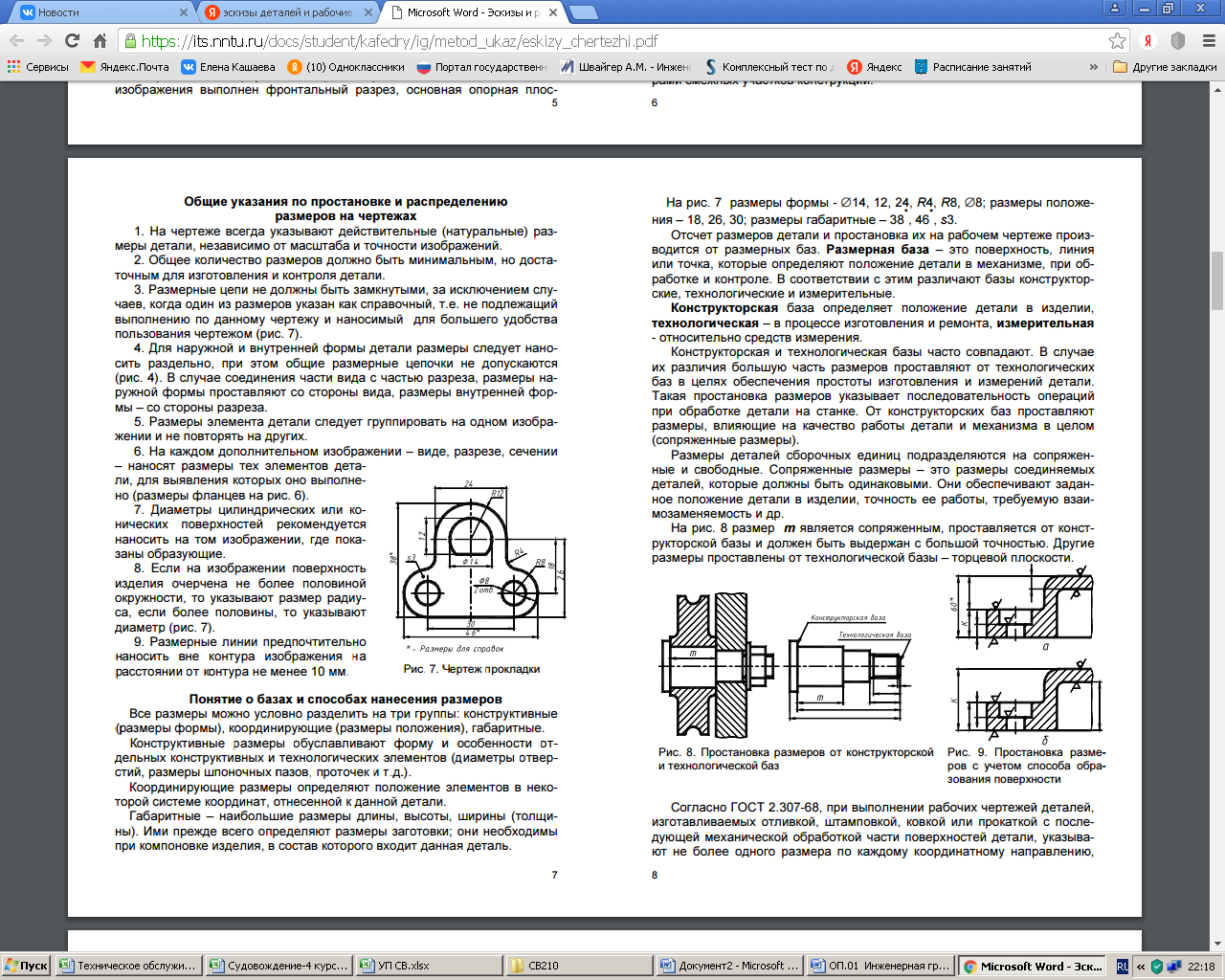

ИЗОБРАЖЕНИЯ НА ЧЕРТЕЖАХ ДЕТАЛЕЙ

Правила выполнения изображений на чертежах устанавливает ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения». При выполнении изображений детали взаимосвязанно решаются три вопроса: определение количества изображений, выбор главного вида, содержание всех изображений. Количество изображений во многом зави- сит от правильного выбора главного вида.

Главный вид – изображение, которое дает наиболее полную информацию о форме и размерах детали. Главный вид ориентируют по отношению к основной надписи таким образом, чтобы это было удобно при изготовлении и контроле детали.

Чертеж болтового соединения нужно сдать всем
