Задания для студентов на 11. 06.25. гр. 204К. " ОРГАНИЗАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ

204 К «Организация и техническое обслуживание электрооборудования промышленных предприятий»

Преподаватель; В. П. Шкитенков. https://multiurok.ru/id40526144/files/add/

Задание выдано 11.06.2025г. Задание выполнить до 15.06.2025г Раздел: Организация и порядок проведения технического обслуживания электрооборудования.

Тема: Практические занятия. (4ч)

 Составление алгоритма наружного осмотра и определения дефектов в трансформаторе.

Задание:

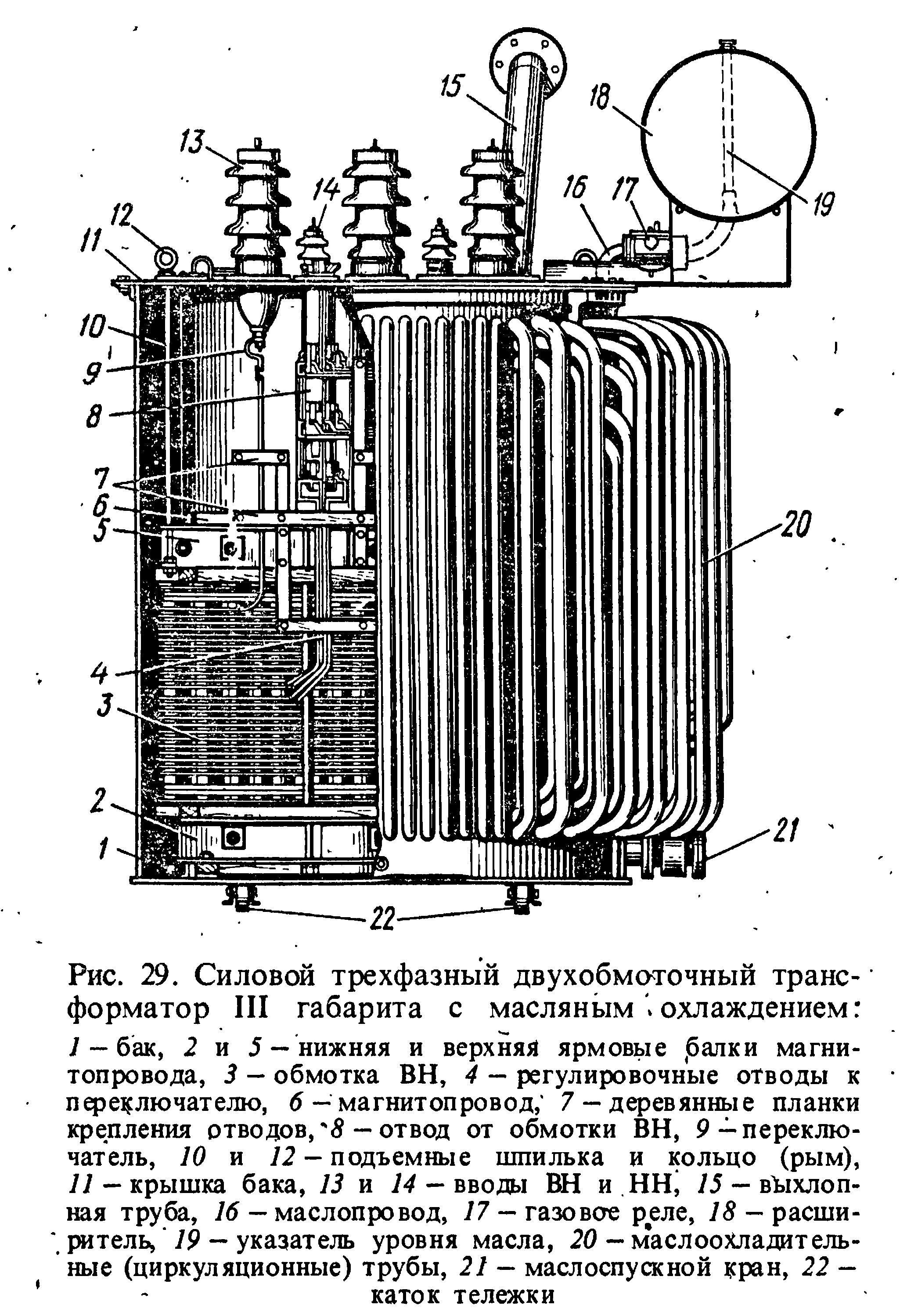

I. Для повторения пройденного материала выполнить задания. Заполнить таблицу, расставить под римскими цифрами номера позиций с рис.29. Силовой трехфазный двух обмоточный трансформатор указанных арабскими цифрами.

I. Бак. II. Ярмовые балки магнитопровода. III. Обмотка ВН. IV. Регулировочные отводы к переключателю.V. Магнитопровод. VI. Планки крепления отводов. VII.Переключатель. VIII. Рым кольцо. IX. Крышка бака. X.Выводы ВН. XI. Выводы НН. XII. Выхлопная труба. XIII. Маслопровод. XIV. Расширитель. XV.Указатель уровня масла. XVI. Газовое реле. XVII. Маслоспускной кран. XVIII. Колесо тележки. XIX. Маслоохладительные (циркуляционные) трубы.

II. Изучить тему

Один из возможных алгоритмов занятия может включать следующие шаги:

1. Изучение теоретических сведений. Необходимо систематизировать данные о признаках неисправностей силового трансформатора по их характеру и месторасположению.

2. Внешний осмотр трансформатора. Нужно провести визуальный осмотр, сопоставив его с системой дефектов.

3. Определение возможных дефектов. Для этого используют явные признаки.

4. Установка причины возникновения обнаруженного дефекта.

5. Оформление дефектной ведомости. Это акт визуального осмотра объекта, который подлежит ремонту. Унифицированной формы нет, поэтому её разрабатывает предприятие и прикладывает к учётной политике.

6. Оформление отчёта о проделанной работе. Также нужно сделать вывод о проделанной работе.

Некоторые аспекты, которые можно рассмотреть на практическом занятии:

• Проверка состояния внешней изоляции. Нужно проверить изоляторы вводов: нет ли на них трещин или сколов фарфора, какова степень загрязнения поверхности, не наблюдается ли коронирование.

• Осмотр активной части. Необходимо определить состояние изоляции обмоток и отводов, качество прессовки обмоток, отсутствие деформаций и других повреждений обмоток.

• Проверка маслоуказательных устройств. Нужно проверить уплотнения и целостность маслоуказательной стеклянной трубки расширителя, протереть стекло, заменить резиновые прокладки, проверить показания стрелочных указателей.

• Проверка состояния силикагеля. Сухой силикагель имеет голубой цвет, при увлажнении он приобретает розовую окраску.

• Проверка состояния сети заземления и контактных соединений. Повышенный нагрев контактных соединений определяют по внешнему виду контакта.

III. Составление алгоритма алгоритма наружного осмотра и определения дефектов в трансформаторе. При составлении таблицы использовать тему практической работы

Возможные неисправности и способы их устранения.

Литература:1. Киреева, Э. А. Устройство и техническое обслуживание электрических подстанций: учебник для студ. учреждений сред. проф. образования / Э.А. Киреева, Ю.В. Матюнина, С.А. Цырук. Москва: Академия, 2020. - 256 с. -(Профессиональное образование). - ISBN 978-5-4468-8961-7
