Задания для студентов на 23. 04.25 304к. "организация работ по ремонту

Гр 304 К. «ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ И РЕГУЛИРОВКЕ ЭЛЕКТРООБОРУДОВАНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ»

Преподаватель; В. П. Шкитенков. https://multiurok.ru/id40526144/files/add/

Задание выдано 23.04.2025г. Задание выполнить до 26.04.2025г

Раздел: Организация работ по ремонту кабельных линий электропередачи

Тема: Практические занятия.

Составление алгоритма по выполнению оконцевания жил кабеля (4ч).

Задание:

I. Изучить тему

Практическая работа (4ч) Тема: Оконцевание и опрессовка жил проводов и кабелей

Цель работы: Изучение способов и технологии соединения и оконцевания проводов и кабелей при выполнении электромонтажных работ.

Теоретическая часть

Оконцевание медных и алюминиевых жил Оконцевание - это оформление конца токопроводящей жилы для включения в электрическую цепь. Опрессовка – это способ соединения токопроводящих жил проводов и кабелей с помощью гильз или оконцевания жил проводов и кабелей с помощью наконечников. При опрессовке жилу провода или кабеля вводят в трубчатую часть наконечника или специальную гильзу и сжимают матрицей и пуансоном. При этом контактное давление, создаваемое между гильзой и жилой, обеспечивает надежное электрическое соединение Оконцевание однопроволочных медных жил 1… 2,5 мм или многопроволочных до 1,5 мм выполняют кольцом или штырем, в зависимости от конструкции зажимов. Последовательность технологических операций при монтаже: - удаление изоляции на длине 10…15 мм для штыря и на длине 30…35 мм для кольца; - зачистка жилы до металлического блеска; - уплотнение повива проволочек в жиле; - сворачивание жилы в кольцо круглогубцами в соответствии с диаметром винта; - закрепление вокруг жилы; - покрытие кольца или штыря флюсом; - погружение в расплавленный припой на 1…2 секунды или облуживание паяльником; - изоляция липкой лентой оголенной части жилы с перекрытием на 5…10 мм основной изоляции. Оконцевание многопроволочных медных и алюминиевых жил площадью сечений 1,5…240 мм2 выполняют кабельными наконечниками способом опрессовки (таблица 3.2). Наконечник подбирают по площади сечения жилы, внутреннюю цилиндрическую часть ее зачищают стальным ершом до металлического блеска и покрывают канифолью. С конца провода на длину цилиндрической части наконечника плюс 10 мм снимают изоляцию, обезжиривают тканью, смоченной в бензине, зачищают до металлического блеска, покрывают канифолью и облуживают. На жилу надевают наконечник, подматывают под его торец 1…3 слоя асбестового шнура для предотвращения вытекания припоя. Жилу и наконечник при площади сечения провода до 10 мм2 разогревают паяльником, а при большей – паяльной лампой или пропан-бутановой горелкой до температуры плавления припоя. Припой сплавляют в гильзу. При этом следят, чтобы он проникал между проволочками жилы. Тканью, смоченной паяльной мазью, разглаживают подтеки припоя по поверхности наконечника. После остывания наконечника снимают подмотку асбеста и изолируют оконцевание.

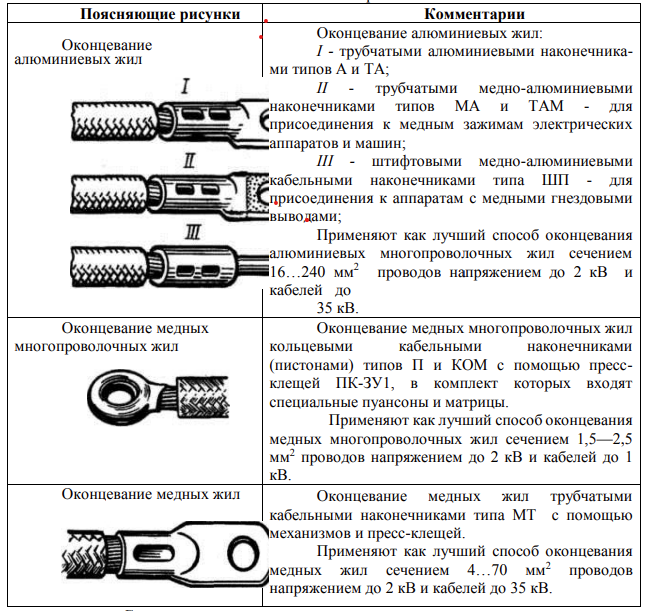

Таблица 1. Примеры выполнения оконцевания жил проводов и кабелей кабельными наконечниками способом опрессовки.

Соединение и ответвление медных и алюминиевых жил опрессовкой

Соединение и ответвление проводов с медными многопроволочными жилами площадью сечений 1… 2,5 мм методом опрессовки включает следующие операции: С концов проводов на длину 20…25 мм удаляют изоляцию, зачищают жилу наждачной или стеклянной бумагой, складывают концами вместе, обертывают двумя-тремя слоями фольги (медной или бронзовой ленты толщиной 0,2 и шириной 18…20 мм) и обжимают один раз клещами ПК-2м с гребенчатым пуансоном и матрицей. Соединение должно быть плотным и без трещин фольги.

2. Порядок выполнения работы

1 Выполнить оконцевание медной однопроволочной жилы диаметром до 2,5 мм или многопроволочной жилы диаметром до 1,5 мм следующими способами: - кольцом с диаметром под винт М5; - штырем.

2 Выполнить оконцевание многопроволочной медной жилы с помощью штампованных наконечников

3 Выполнить опрессовку многопроволочных медных жил, используя пресс-клещи ПК-2м с гребенчатым пуансоном и матрицей с помощью медной или латунной фольги. 4 По каждому заданию составляется отдельная таблица, по таблице 2

II. В лекционной тетради выполнить Таблица 1. Примеры выполнения оконцевания жил проводов и кабелей кабельными наконечниками способом опрессовки.

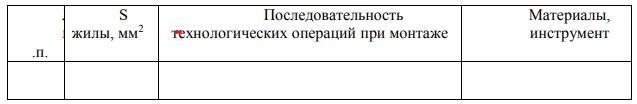

III. Составление алгоритма по выполнению оконцевания жил кабеля в таблице 2. При составлении таблицы использовать тему практической работы «Оконцевание и опрессовка жил проводов и кабелей»

Примерный алгоритм:

Один из алгоритмов оконцевания однопроволочных медных жил диаметром 1–2,5 мм или многопроволочных до 1,5 мм с помощью кольца или штыря:

1. Удалить изоляцию. Для штыря — на длине 10–15 мм, для кольца — на длине 30–35 мм.

2. Зачистить жилу до металлического блеска.

3. Уплотнить повив проволочек в жиле.

4. Свернуть жилу в кольцо круглогубцами в соответствии с диаметром винта.

5. Закрепить вокруг жилы.

6. Покрыть кольцо или штырь флюсом.

7. Погрузить в расплавленный припой на 1–2 секунды или облудить паяльником.

8. Изолировать липкой лентой оголённую часть жилы с перекрытием на 5–10 мм основной изоляции.
