Задания для студентов на 27.04.20. гр ТО207 Электротехника и электроника

ТО 207 Электротехника и электроника

Преподаватель: В.П.Шкитенков Электронный адрес почты: schkitenkoff@yandex.ru

Задание выдано 27.04.2020. Задание выполнить до 30.04.2020г.

Повторить пройдённый материал тема Основные параметры переменного тока

Ответить на тесты согласно своего варианта.

Номер варианта студент выбирает в зависимости от начальной буквы фамилии студента:

Вариант 1 - Ф Х Ц Ч Ш Щ Ю Вариант 2 - Ж З И К Л М Я

Вариант 3 - А Б В Г Д Е Э Вариант 4 - Н О П Р С Т У

В - 1. 81821

1. Как называют величину переменной ЭДС, тока, напряжения или мощности в определенный момент времени?

1. Действующее значение. 2. Максимальное значение. 3. Мгновенное значение. 4. Среднее значение.

2. Укажите обозначение и размерность: периода, угловой частоты, мгновенного значения тока.

1. Т; w; i. с; рад/с; А. 2. t; f; I. с; Гц; А. 3. Т; w; Im ; с; рад/с; А.

4. t; f; I. с; Гц; А.

3. Кабель работает под напряжением 5Кв. Какое максимальное напряжение действует на изоляцию кабеля?

1. 10 кВ. 2. 3536 В. 3. 5 кВ. 4. 3,54 кВ. 5. 7.07 кВ.

4. В электрической цепи протекает ток i = 284 sin 314t + n/2 . Найдите действующее значение и начальную фазу тока.

1. 284 А; n/2. 2. 200,8 А; 90 3. 401,5А; 90. 4. 284А; 314t.

5. Сколько пар полюсов должен иметь генератор переменного тока на гидроэлектростанции, чтобы при частоте вращения 150 об/мин ток имел частоту 50Гц.

1. 2. 2. 3. 3. 200. 4. 20. 5. 30.

В – 2 23807

1. Как называют величину переменной ЭДС, тока, напряжения или мощности в определенный момент времени?

1. Действующее значение. 2. Максимальное значение. 3. Мгновенное значение. 4. Среднее значение.

2. Укажите обозначение и размерность: периода, угловой частоты, мгновенного значение тока.

1. Т; w i. с; рад/с; А. 2. t; f; I. с; Гц; А. 3. Т; w; Im ; с; рад/с; А. 4. t; f; u. с; Гц; В.

3. Кабель работает под напряжением 5Кв. Какое максимальное напряжение действует на изоляцию кабеля?

1. 10 кВ. 2. 3536 В. 3. 5 кВ. 4. 3,54 кВ. 5. 7.07 кВ.

4. В электрической цепи протекает ток i = 284 sin (314t + n/2) Найдите действующее значение и начальную фазу тока.

1. 284 А; n/2. 2. 200,8 А; 90 3. 401,5А; 90. 4. 284А; 314t.

5. Сколько пар полюсов должен иметь генератор переменного тока на гидроэлектростанции, чтобы при частоте вращения 150 об/мин ток имел частоту 50Гц.

1. 2. 2. 3. 3. 200. 4. 20. 5. 30.

В -3. 23514

1. На зажимах генератора ЭДС имеет синусоидальную форму. максимальное значение 110 В, частоту 400 Гц и начальную фазу 30. Напишите выражение для мгновенного значения ЭДС.

1. e = 110 sin (400nt + 30⁰) 2. e = 110 sin (800nt + n/6)

3. e = 78 sin (400nt + 30⁰) 4. e = 155 sin (800nt + n/6)

2. Укажите обозначение и размерность: периода, угловой частоты, амплитудного значение тока.

1. Т; w i. с; рад/с; А. 2. t; f; I. с; Гц; А. 3. Т; w; Im ; с; рад/с; А. 4. t; f; U. с; Гц; В.

3. Амперметр в цепи переменного тока показывает величину тока:

1. Мгновенную. 2. Среднюю. 3. Амплитудную.

4. Максимальную. 5. Действующую.

4. Какая частота будет у ЭДС в проводах статора четырёх полюсного генератора при окружной скорости 5 м/с проводов, уложенных на роторе диаметром 20 см?

1. 15.9 Гц. 2. 0,33 Гц. 3. 0,15Гц. 4. 40Гц.

5. Лампа накаливания включена в сеть постоянного тока напряжением 220 В. Как изменится яркость лампы, если ее включить в сеть переменного тока с амплитудным значением напряжения 311 В?

1. Возрастёт. 2. Уменьшится.

3. Ярко вспыхнет и сгорит. 4. Не изменится.

В – 4 99831

1. На зажимах генератора ЭДС имеет синусоидальную форму, максимальное значение 110 В, частоту 400 Гц и начальную фазу 30. Напишите выражение для мгновенного значения ЭДС.

1. e = 110 sin (400nt + 30⁰) 2. e = 110 sin (800nt + n/6.)

3. e = 78 sin (400nt + 30⁰) 2. e = 155 sin (800nt + n/6).

2. Укажите обозначение и размерность: периода, угловой частоты, амплитудного зна чения тока.

1. Т; w i. с; рад/с; А. 2. t; f; I. с; Гц; А. 3. Т; w; Im ; с; рад/с; А. 4. t; f; U. с; Гц; В.

3. Амперметр в цепи переменного тока показывает величину тока:

1. Мгновенную. 2. Среднюю. 3. Амплитудную.

4. Максимальную. 5. Действующую.

4. Какая частота будет у ЭДС в проводах статора четырёх полюсного генератора при окружной скорости 5 м/с проводов, уложенных на роторе диаметром 20 см?

1. 15.9 Гц. 2. 0,33 Гц. 3. 0,15Гц. 4. 40Гц.

5. Лампа накаливания включёна в сеть постоянного тока напряжением 220 В. Как изменится яркость лампы, если ее включить в сеть переменного тока с амплитудным значением напряжения 311 В?

1. Возрастёт. 2. Уменьшится.

3. Ярко вспыхнет и сгорит. 4. Не иэменится.

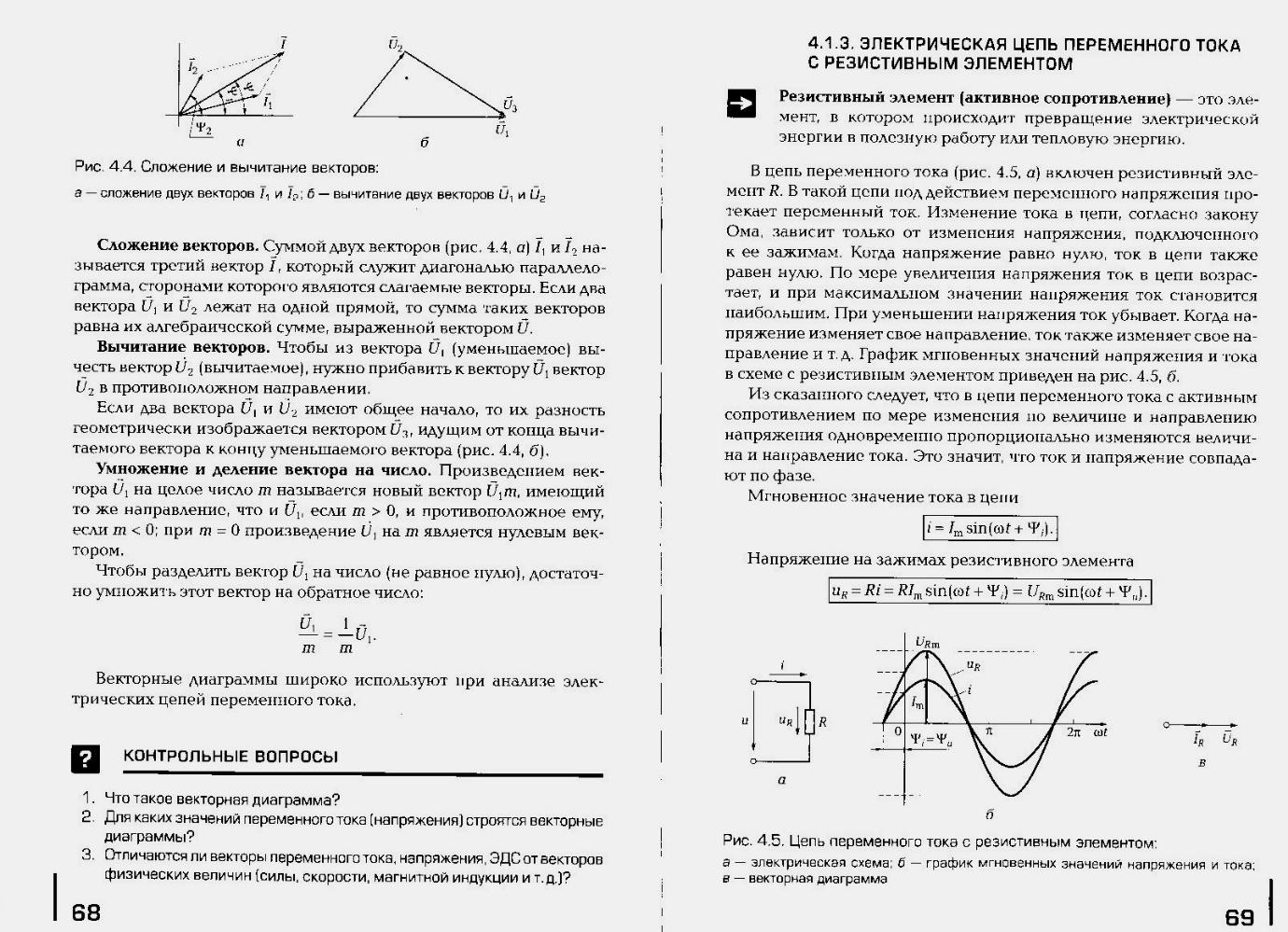

Тема: Векторное изображение электрических величин в цепях переменного тока. I. Изучить §4.1.2

Действия с векторами

II. Письменно ответить на вопросы.

1. Как изображают векторы. 2. Что такое векторная диаграмма.

3. Что называется суммой двух векторов. 4. Что называется разностью двух векторов.

III. Ответить на тест.

Литература: Г.В. Ярочкина «Основы электротехники» М. Академия. 2015
