Задания по теме "Магнитное поле. Электромагнитная индукция"

Задания 13. Магнитное поле. Электромагнитная индукция

1. Задание 13 № 39

По лёгкой про­во­дя­щей рамке, рас­по­ло­жен­ной между по­лю­са­ми под­ко­во­об­раз­но­го магнита, про­пу­сти­ли элек­три­че­ский ток, на­прав­ле­ние ко­то­ро­го ука­за­но на ри­сун­ке стрелками.

2. Задание 13 № 66

По ка­туш­ке идёт элек­три­че­ский ток, на­прав­ле­ние ко­то­ро­го по­ка­за­но на рисунке. При этом на кон­цах же­лез­но­го сер­деч­ни­ка катушки

1) образуются маг­нит­ные полюса: на конце 1 — се­вер­ный полюс; на конце 2 — южный

2) образуются маг­нит­ные полюса: на конце 1 — южный полюс; на конце 2 — северный

3) скапливаются элек­три­че­ские заряды: на конце 1 — от­ри­ца­тель­ный заряд; на конце 2 — положительный

4) скапливаются элек­три­че­ские заряды: на конце 1 — по­ло­жи­тель­ный заряд; на конце 2 — отрицательны

3. Задание 13 № 93

На рисунке представлена картина линий магнитного поля от двух полосовых магнитов, полученная с помощью железных опилок. Каким полюсам полосовых магнитов, судя по расположению магнитной стрелки, соответствуют области 1 и 2?

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

4. Задание 13 № 120

На рисунке представлена картина линий магнитного поля от двух полосовых магнитов, полученная с помощью магнитной стрелки и железных опилок. Каким полюсам полосовых магнитов соответствуют области 1 и 2?

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

5. Задание 13 № 147

Параллельно висящему проводнику, по которому течёт электрический ток, расположили другой проводник, соединённый с источником тока. Что произойдёт с проводниками при замыкании цепи, в которую включён второй проводник?

1) состояние проводников не изменится

2) проводники притянутся друг к другу

3) проводники оттолкнутся друг от друга

4) проводники притянутся друг к другу или оттолкнутся друг от друга в зависимости от направлений токов

6. Задание 13 № 174

Из какого материала могут быть изготовлены мелкие предметы, чтобы они притянулись к магниту?

А. Эбонит

Б. Железо

1) только А

2) только Б

3) и А, и Б

4) ни А, ни Б

7. Задание 13 № 201

Из ка­ко­го материала могут быть из­го­тов­ле­ны мелкие предметы, чтобы они при­тя­ну­лись к магниту?

А. Медь.

Б. Железо.

1) только А

2) только Б

3) и А, и Б

4) ни А, ни Б

8. Задание 13 № 255

В катушке, соединенной с гальванометром, перемещают магнит. Величина индукционного тока зависит

А. от того, вносят магнит в катушку или его выносят из катушки

Б. от скорости перемещения магнита

Правильным ответом является

1) только А

2) только Б

3) и А, и Б

4) ни А, ни Б

9. Задание 13 № 282

Между по­лю­са­ми постоянного маг­ни­та помещен про­вод­ник с током, на­прав­ле­ние которого по­ка­за­но на рисунке. По какой из стрелок: 1, 2, 3 или 4 — будет на­прав­ле­на сила, дей­ству­ю­щая на про­вод­ник с током?

1) 1

2) 2

3) 3

4) 4

10. Задание 13 № 309

Правильное положение магнитной стрелки в магнитном поле постоянного магнита изображено на рисунке

1) 1

2) 2

3) 3

4) 4

11. Задание 13 № 336

В катушке, соединенной с гальванометром, перемещают магнит. Направление индукционного тока зависит

А. от того, вносят магнит в катушку или его выносят из катушки

Б. от скорости перемещения магнита

Правильным ответом является

1) только А

2) только Б

3) и А, и Б

4) ни А, ни Б

12. Задание 13 № 363

На рисунке представлена картина линий магнитного поля, полученная с помощью железных опилок от двух полосовых магнитов. Каким полюсам полосовых магнитов соответствуют области 1 и 2?

1) 1 — северному полюсу, 2 — южному

2) 2 — северному полюсу, 1 — южному

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

13. Задание 13 № 417

Катушка 1 замкнута на гальванометр и вставлена в катушку 2, через которую пропускают ток. График зависимости силы тока I, протекающего в катушке 2, от времени t показан на рисунке.

Индукционный ток в катушке 1 будет наблюдаться в период времени

1) только от 0 до t₁

2) только от t₂ до t₃

3) только от t₃ до t₄

4) от 0 до t₁ и от t₂ до t₃

14. Задание 13 № 471

Проводник с током втягивается в область постоянного дугообразного магнита (см. рисунок).

Согласно рисунку магнитные линии между полюсами магнита направлены

1) по вертикали вниз, а ток в проводнике направлен слева направо

2) по вертикали вниз, а ток в проводнике направлен справа налево

3) по вертикали вверх, а ток в проводнике направлен слева направо

4) по вертикали вверх, а ток в проводнике направлен справа налево

15. Задание 13 № 498

Проводник с током находится между полюсами постоянного магнита (см. рисунок).

Сила, действующая со стороны магнитного поля на проводник с током, направлена

1) направо

2) налево

3) вниз

4) вверх

16. Задание 13 № 552

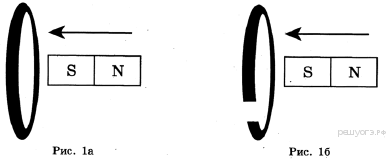

Постоянный полосовой магнит сначала вносят в фарфоровое замкнутое кольцо (рис. 1а), затем в алюминиевое кольцо с разрезом (рис. 1б).

Индукционный ток

1) возникает только в первом случае

2) возникает только во втором случае

3) возникает в обоих случаях

4) не возникает ни в одном из случаев

17. Задание 13 № 579

В однородном магнитном поле, вектор магнитной индукции которого направлен перпендикулярно рисунку от наблюдателя, находится электрическая цепь, состоящая из прямолинейных проводников. В какую сторону направлена сила, действующая со стороны магнитного поля на проводник 1−2?

1) вертикально вверх ↑

2) вертикально вниз ↓

3) горизонтально влево ←

4) горизонтально вправо →

18. Задание 13 № 633

По ка­туш­ке идёт элек­три­че­ский ток, на­прав­ле­ние которого по­ка­за­но на рисунке. При этом на кон­цах сердечника катушки

1) образуются маг­нит­ные полюса: на конце 1 — се­вер­ный полюс, на конце 2 — южный полюс

2) образуются маг­нит­ные полюса: на конце 1 — южный полюс, на конце 2 — се­вер­ный полюс

3) скапливаются элек­три­че­ские заряды: на конце 1 — от­ри­ца­тель­ный заряд, на конце 2 — по­ло­жи­тель­ный заряд

4) скапливаются элек­три­че­ские заряды: на конце 1 — по­ло­жи­тель­ный заряд, на конце 2 — от­ри­ца­тель­ный заряд

19. Задание 13 № 660

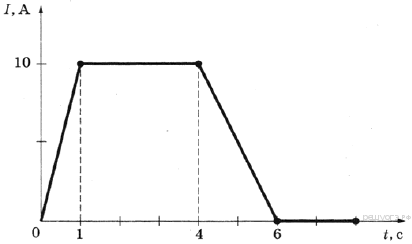

На рисунке представлен график зависимости силы электрического тока, протекающего в резисторе, от времени. Магнитное поле вокруг проводника возникает в интервале(-ах) времени

1) только от 0 с до 6 с

2) только от 0 с до 1 с

3) только от 0 с до 1 с и от 4 с до 6 с

4) от 0 с до 8 с

20. Задание 13 № 687

В катушку, соединённую с гальванометром, вно­сят магнит. На­прав­ле­ние ин­дук­ци­он­но­го тока зависит

А. от ско­ро­сти пе­ре­ме­ще­ния магнита

Б. от того, каким по­лю­сом вно­сят маг­нит в катушку

Правильным от­ве­том является

1) толь­ко А

2) толь­ко Б

3) и А, и Б

4) ни А, ни Б
