Задания в рамках дополнительных курсов по основам инженерной графики и начертательной геометрии

Категория: Прочее

Нажмите, чтобы узнать подробности

Данные задания разработаны для дополнительного повторения и углубленного узучения основ инженерной графики и начертательной геометрии для студентов техникума 3 курса Машиностроение, специальность - технолог, с учетом их пробелов при входном контроле на производственной практике

Просмотр содержимого документа
«Задания в рамках дополнительных курсов по основам инженерной графики и начертательной геометрии»

Задание №1. Выполнить чертеж плоской детали по готовому эскизу на А4 формате в масштабе 2:1, исправляя ошибки в нанесении размеров.

Название – Пластина, материал – Лист (горячий прокат, углеродистая сталь)





























Задание №2. По рис 1 и 2 определить, какой из чертежей является правильным. Выполнить чертеж на формате, выбрав самостоятельно масштаб и указав размеры.

Название – Рукоятка, материал – АЛ9 ГОСТ 1583-93 (алюминиевый литейный сплав)

















Задние № 3. Пользуясь частью изображения чертежа и аксонометрической проекцией, постройте чертеж детали в необходимом количестве видов, нанесите размеры и заполните основную надпись. Формат А3, масштаб выбирается самостоятельно.

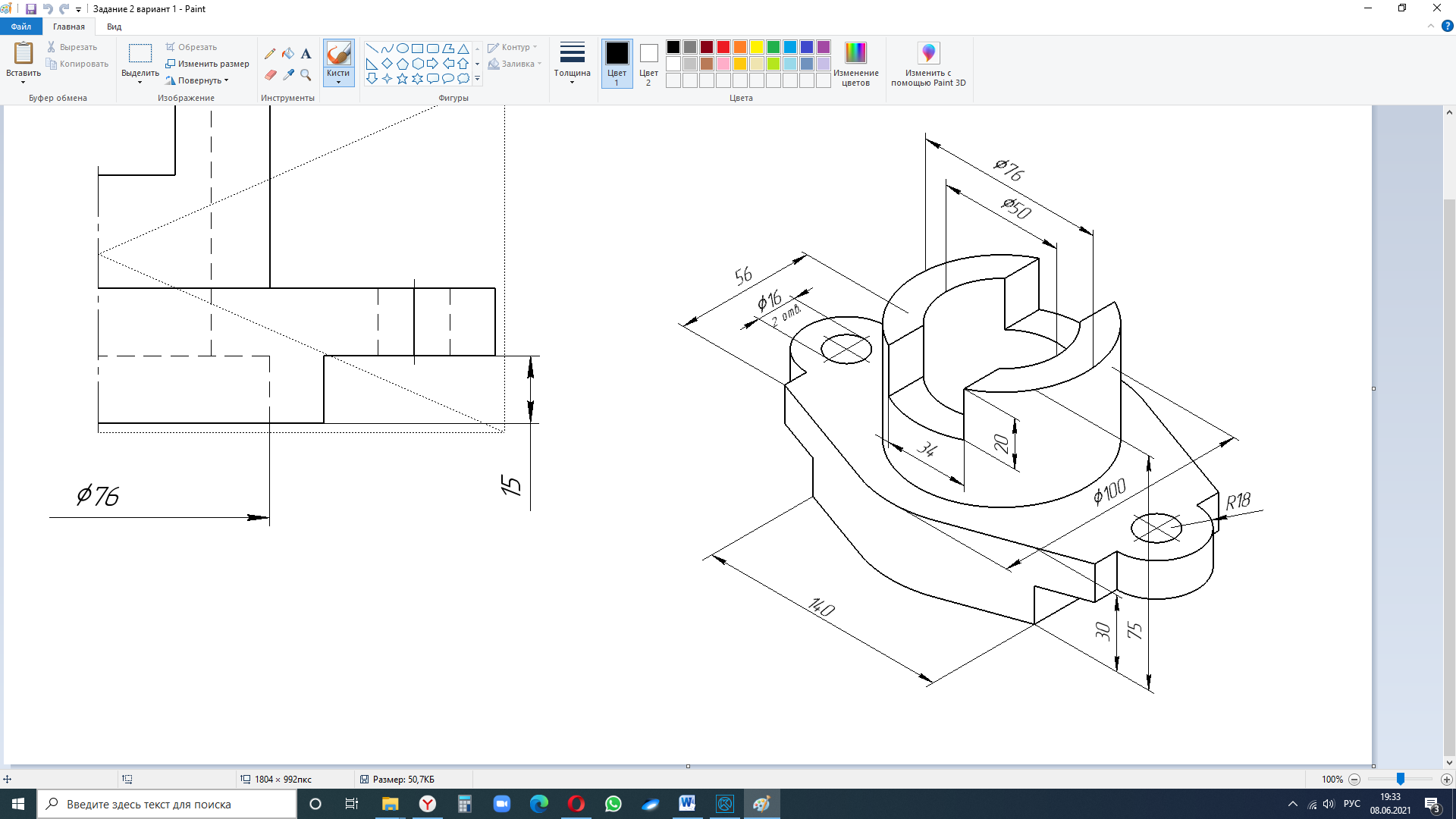

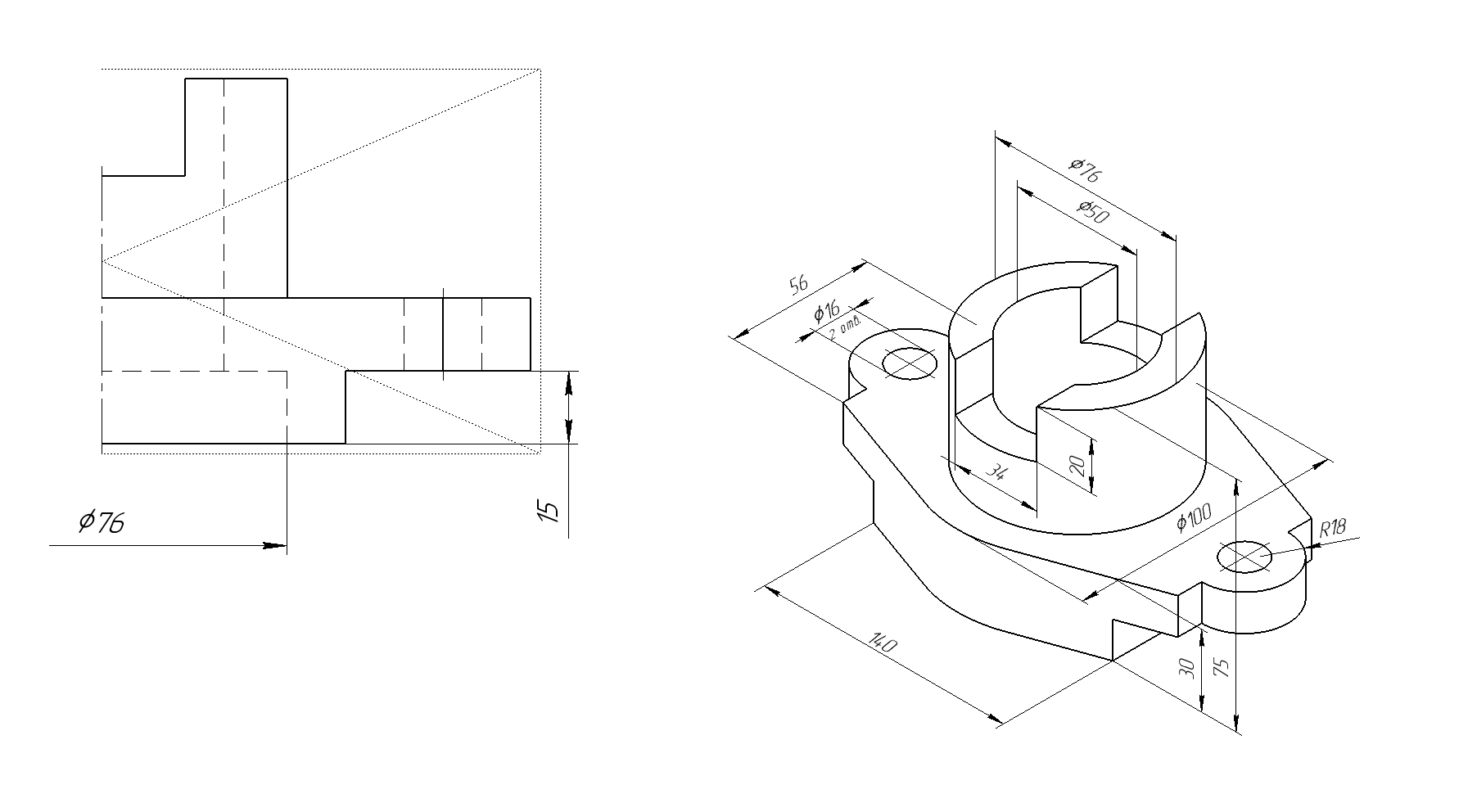

В ариант 1 – деталь Опора, материал – Сталь 10 ГОСТ 1050-2013

* все отверстия сквозные

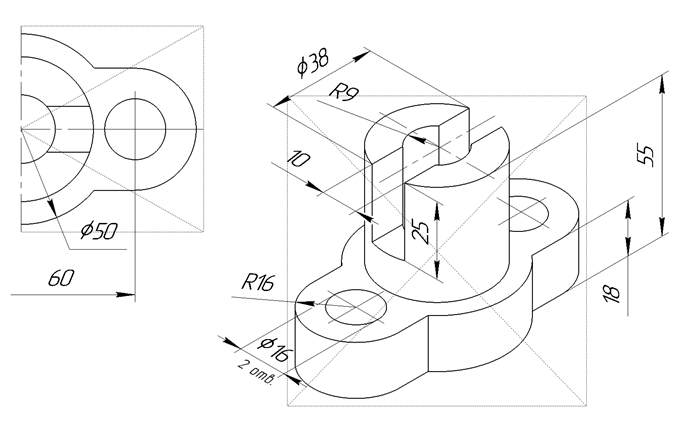

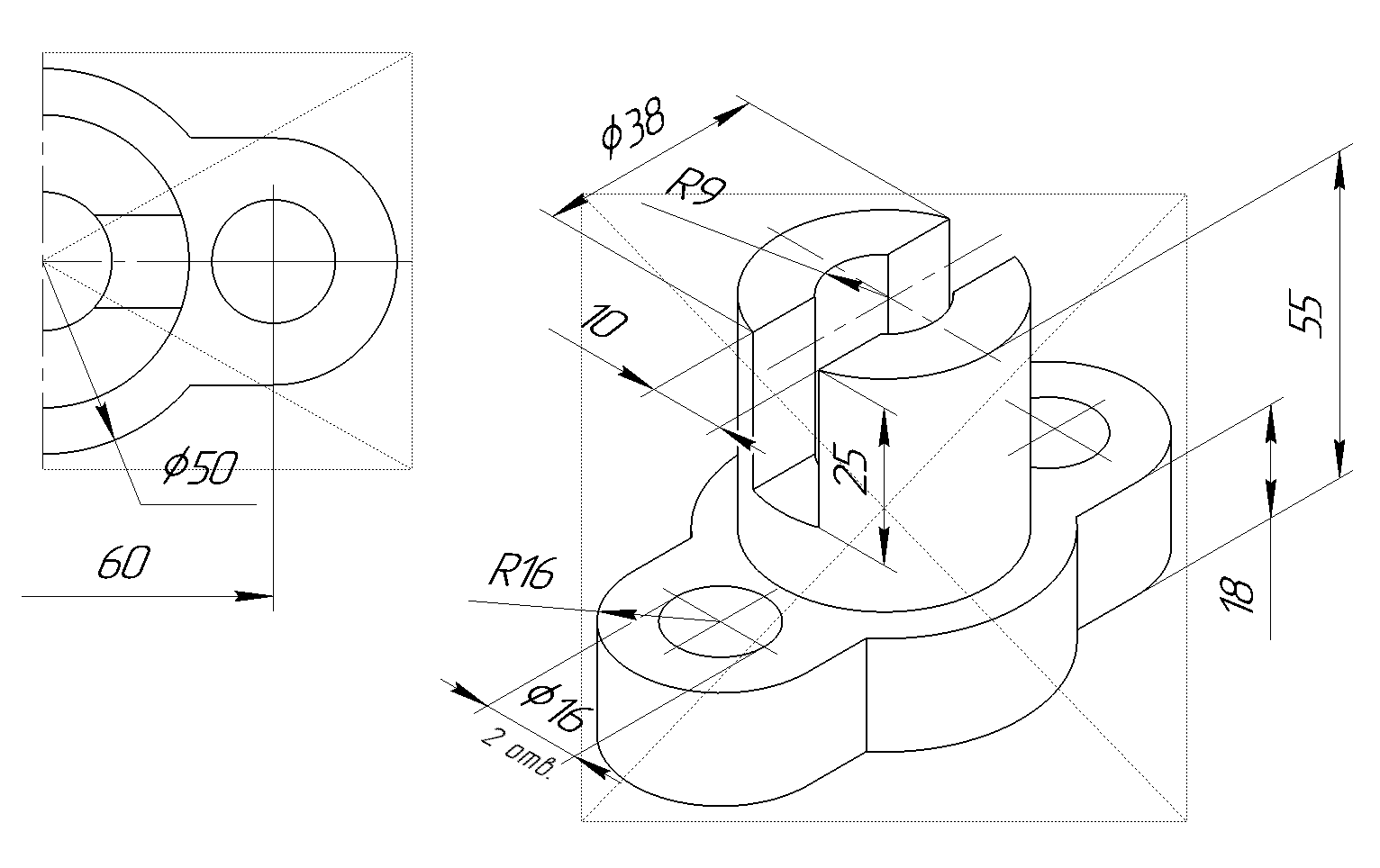

Вариант 2 – деталь Стойка, материал – Сталь 10 ГОСТ 1050-2013

*отверстие R9 глубиной 40 мм, остальные сквозные





Задание №4. По аксонометрической проекции детали выполните чертеж, постройте целесообразный разрез. На чертеже нанесите размеры. Формат и масштаб выбирается самостоятельно.

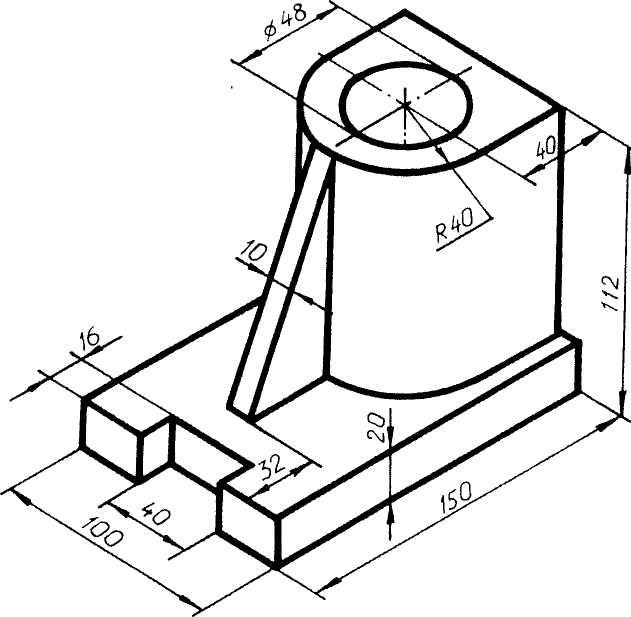

Вариант 1 Корпус, материал СЧ20 ГОСТ 1412-85 (чугун с пластинчатым графитом для отливок)

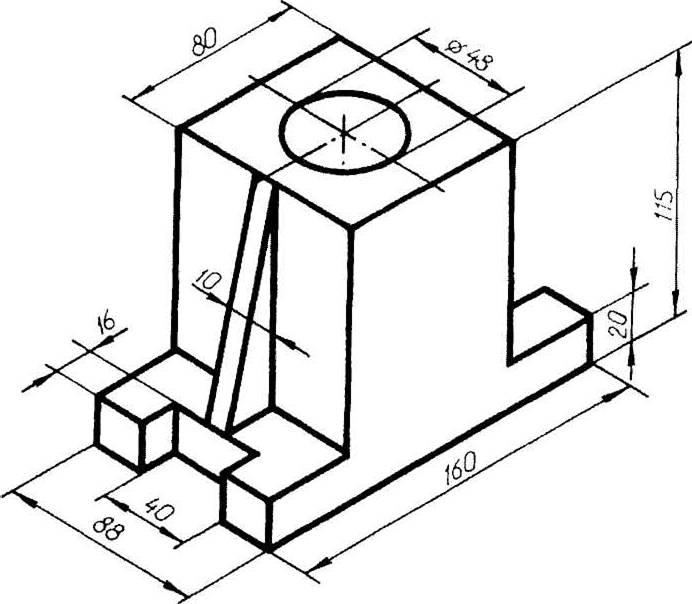

Вариант 2 Угольник, материал СЧ20 ГОСТ 1412-85 (чугун с пластинчатым графитом для отливок)











Задание №5. По аксонометрической проекции постройте чертеж детали в необходимом количестве изображений. Применяйте разрезы или сечения. Формат А4, масштаб выбирается самостоятельно. Заполните основную надпись и нанесите размеры.

Название детали – Заглушка, материал – Фенопласт Вл1 ГОСТ 28804-90 (пластмасса)

В ариант 1























В ариант 2







Задание №6. Выполнить чертеж детали по ее описанию в необходимом количестве видов с применением сечений или разрезов.

1 вариант.

Описание детали «Опора»

Опора представляет собой сочетание двух цилиндров с одной общей осью. Вдоль оси проходит сквозное отверстие: сверху призматической формы с квадратным основанием, а затем цилиндрической формы. Общая высота детали 50 мм. Высота нижнего цилиндра 10 мм, основание Ǿ 70 мм. Диаметр основания второго цилиндра 30 мм. Высота цилиндрического отверстия 25 мм, основание Ǿ 24 мм. Сторона основания призматического отверстия 10 мм. Наружная фаска на цилиндре 1,5х45 градусов. Деталь выполнена из стали 45 ГОСТ 1050—88.

Описание детали «Корпус»

Корпус представляет собой полый прямоугольный параллелепипед. В центре верхнего и нижнего основания корпуса имеются два прилива конической формы. Через центры приливов проходит сквозное отверстие цилиндрической формы Ǿ 10 мм. Общая высота детали 59 мм. Высота параллелепипеда 45 мм, длина 90 мм, ширина 40 мм. Толщина стенок параллелепипеда 10 мм. Высота конусов по 7 мм, основания Ǿ 30 мм и Ǿ 20 мм. Деталь выполнена из стали 40Х ГОСТ 4543-71.

Примечание: при построении чертежа, детали рассматривать цельными.



2 вариант.

Описание детали «Опора»

Опора представляет собой сочетание параллелепипеда и усеченного конуса. Конус большим основанием поставлен в центре верхнего основания параллелепипеда. На верхней грани конуса выполнена фаска 2х45 градусов. По центру меньших боковых граней параллелепипеда проходят два выреза призматической формы. Вдоль оси конуса просверлено сквозное отверстие цилиндрической формы Ǿ 15 мм. Общая высота детали 60 мм. Высота параллелепипеда 15 мм, длина 90 мм, ширина 55 мм. Диаметры оснований конуса 40 мм (нижнее) и 30 мм (верхнее). Длина выреза призматической формы 20 мм, ширина 10 мм. Деталь выполнена из стали 45 ГОСТ 1050—88.

Описание детали «Основание»

Основание представляет собой параллелепипед. По центру верхней (наибольшей) грани параллелепипеда, вдоль ее длинной стороны, проходит паз призматической формы. В пазу имеются два сквозных цилиндрических отверстия. Центры отверстий отстоят от торцов детали на расстоянии 25 мм. Высота параллелепипеда 30 мм, длина 100 мм, ширина 50 мм. Глубина паза 15 мм, ширина 30 мм. Диаметры отверстий 20 мм. Деталь выполнена из стали 40Х ГОСТ 4543-71.

Примечание: при построении чертежа, детали рассматривать цельными.
