Закон Ома для участка цепи

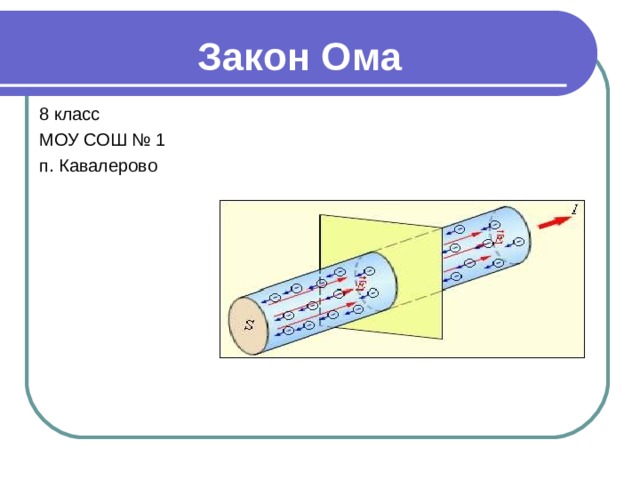

Закон Ома

8 класс

МОУ СОШ № 1

п. Кавалерово

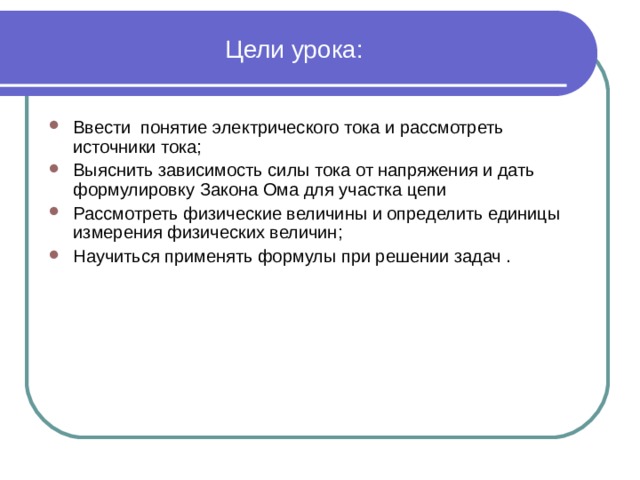

Цели урока:

• Ввести понятие электрического тока и рассмотреть источники тока;
• Выяснить зависимость силы тока от напряжения и дать формулировку Закона Ома для участка цепи
• Рассмотреть физические величины и определить единицы измерения физических величин;
• Научиться применять формулы при решении задач .

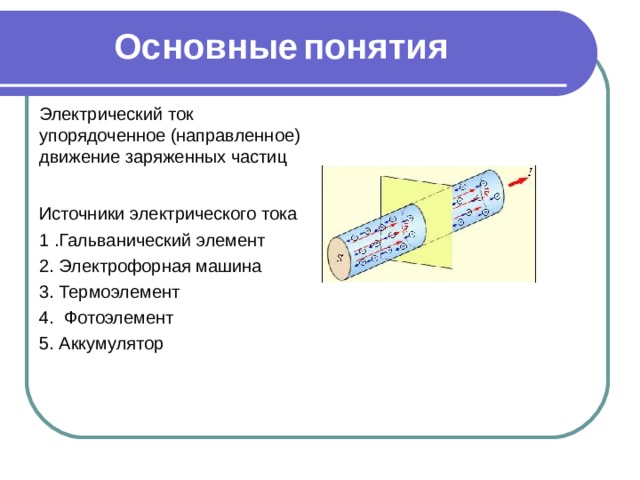

Основные понятия

Электрический ток упорядоченное (направленное) движение заряженных частиц

Источники электрического тока

1 .Гальванический элемент

2. Электрофорная машина

3. Термоэлемент

4. Фотоэлемент

5. Аккумулятор

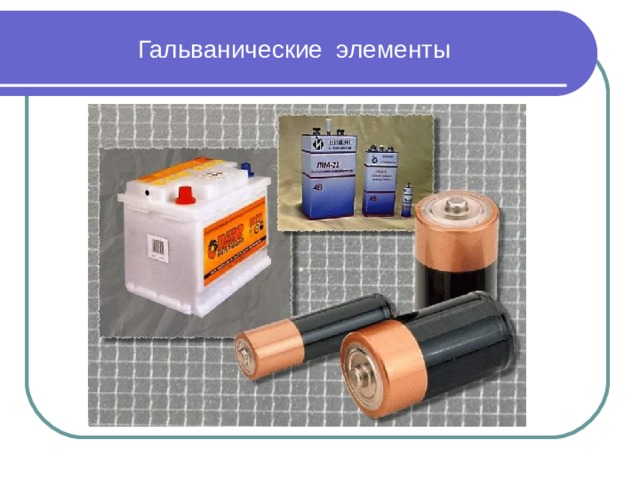

Гальванические элементы

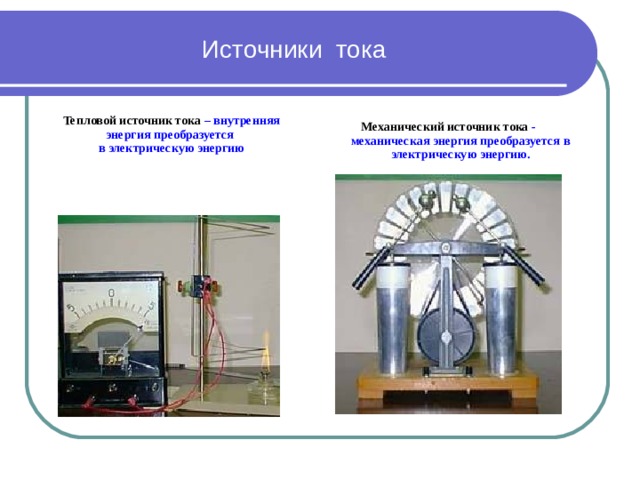

Источники тока

Механический источник тока - механическая энергия преобразуется в электрическую энергию.

Тепловой источник тока – внутренняя

энергия преобразуется

в электрическую энергию

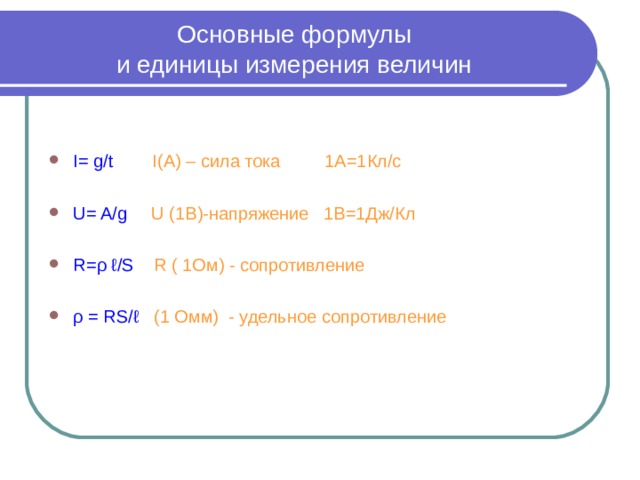

Основные формулы и единицы измерения величин

• I= g / t I( А) – сила тока 1А=1Кл/с
• U= A / g U (1 В ) -напряжение 1В=1Дж/Кл

• R= ρ ℓ / S R ( 1 Ом ) - сопротивление

• ρ = RS /ℓ ( 1 Ом ּ м) - удельное сопротивление

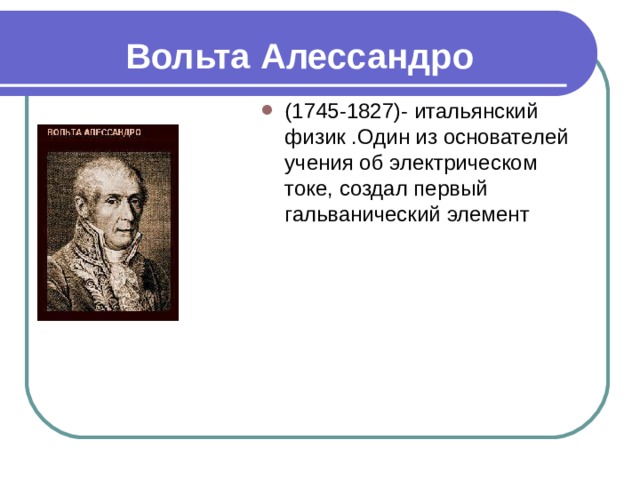

Вольта Алессандро

• (1745-1827)- итальянский физик .Один из основателей учения об электрическом токе, создал первый гальванический элемент

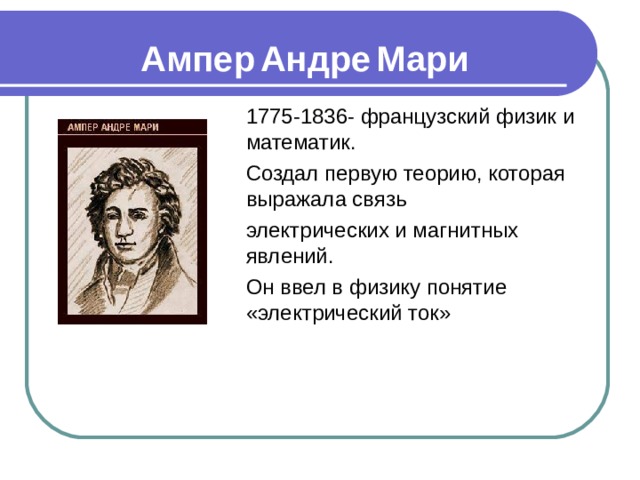

Ампер Андре Мари

1775-1836- французский физик и математик.

Создал первую теорию, которая выражала связь

электрических и магнитных явлений.

Он ввел в физику понятие «электрический ток»

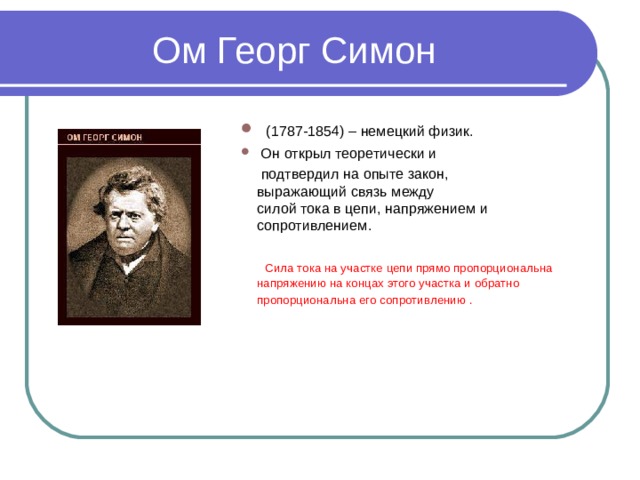

Ом Георг Симон

• (1787-1854) – немецкий физик.
• Он открыл теоретически и

подтвердил на опыте закон, выражающий связь между силой тока в цепи, напряжением и сопротивлением.

Сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению .

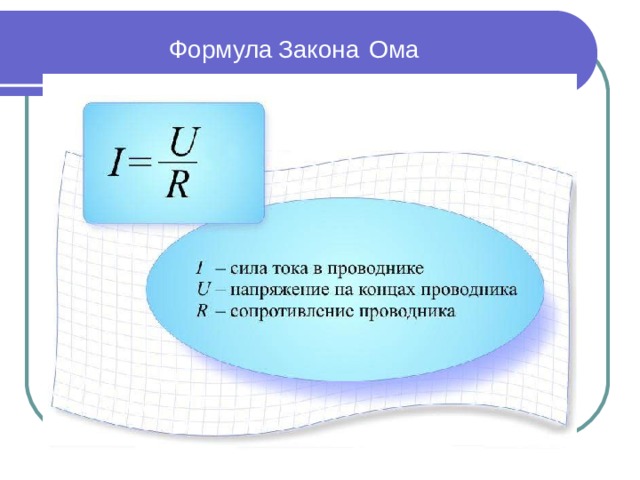

Формула Закона Ома

R

--

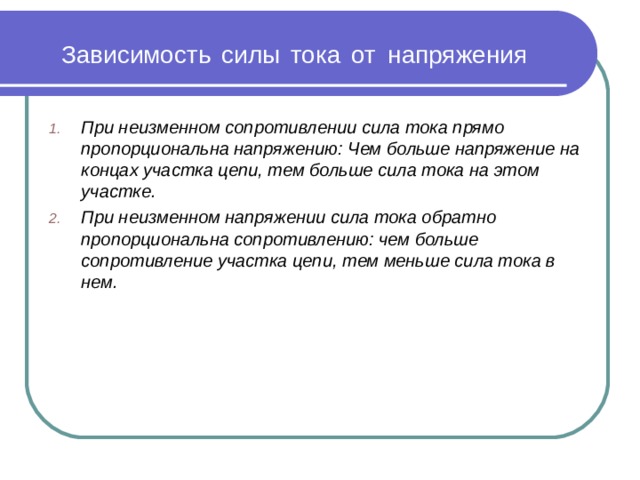

Зависимость силы тока от напряжения

• При неизменном сопротивлении сила тока прямо пропорциональна напряжению: Чем больше напряжение на концах участка цепи, тем больше сила тока на этом участке.
• При неизменном напряжении сила тока обратно пропорциональна сопротивлению: чем больше сопротивление участка цепи, тем меньше сила тока в нем.

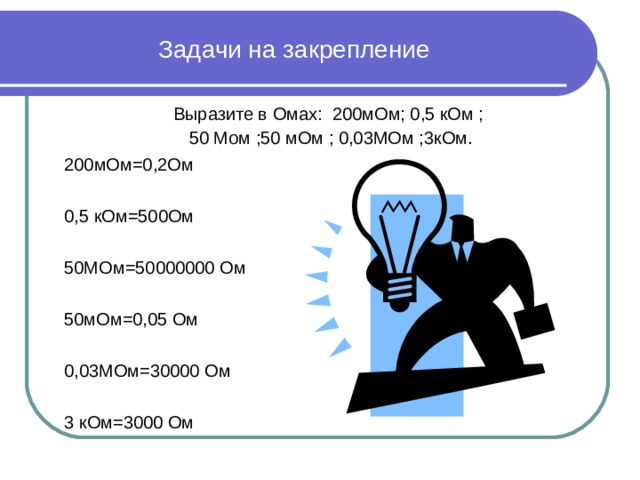

Задачи на закрепление

Выразите в Омах: 200мОм; 0,5 кОм ;

50 Мом ;50 мОм ; 0,03МОм ;3кОм.

200мОм=0,2Ом

0,5 кОм=500Ом

50МОм=50000000 Ом

50мОм=0,05 Ом

0,03МОм=30000 Ом

3 кОм=3000 Ом

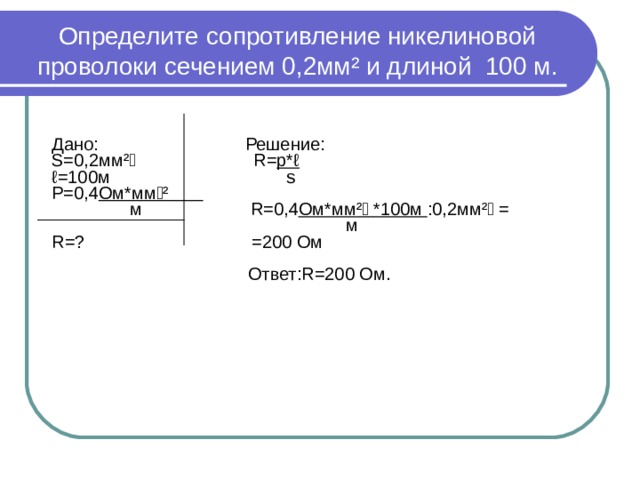

Определите сопротивление никелиновой проволоки сечением 0,2мм ² и длиной 100 м.

Дано: Решение:

S=0 ,2мм ²  R= p*ℓ

ℓ =10 0м s

P=0 ,4 Ом*мм ²

м R=0 ,4 Ом*мм ²  *100м :0,2мм ²  =

м

R= ? =200 Ом

Ответ: R= 200 Ом.

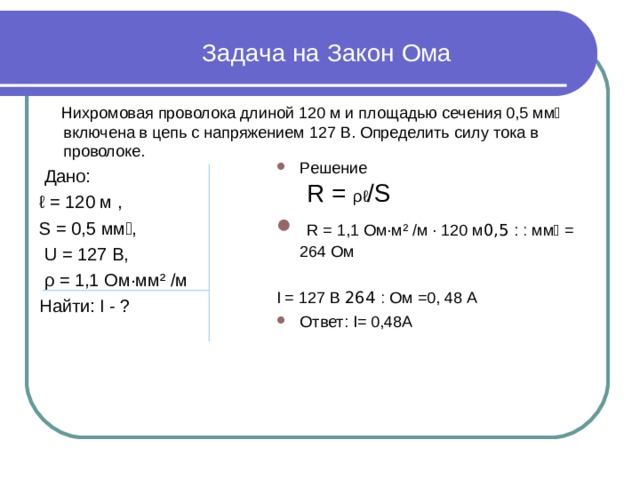

Задача на Закон Ома

Нихромовая проволока длиной 120 м и площадью сечения 0,5 мм включена в цепь с напряжением 127 В. Определить силу тока в проволоке.

Дано:

ℓ = 120 м ,

S = 0,5 мм,

U = 127 В,

ρ = 1,1 Ом · мм ² /м

Найти: I - ?

• Решение R = ρℓ /S
• R = 1,1 Ом · м ² /м · 120 м ׃ : 0,5 мм = 264 Ом

I = 127 В ׃ 264 Ом =0, 48 А

• Ответ: I= 0,48А

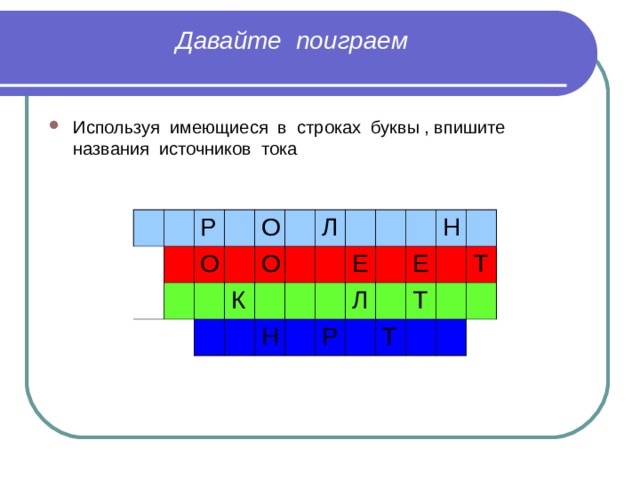

Давайте поиграем

• Используя имеющиеся в строках буквы , впишите названия источников тока

Р

О

О

К

О

Л

Н

Е

Л

Р

Н

Е

Т

Т

Т

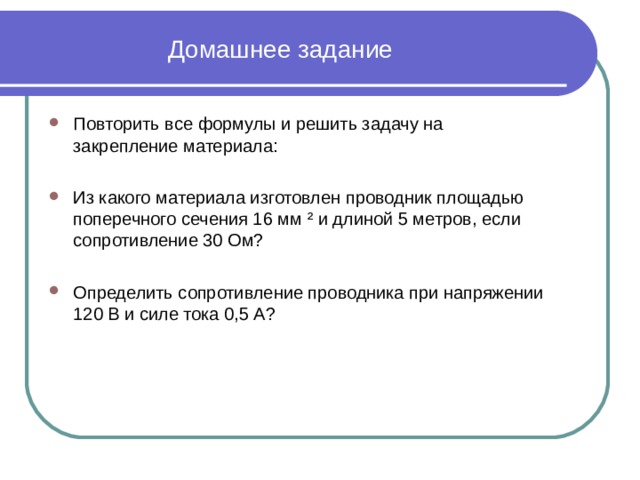

Домашнее задание

• Повторить все формулы и решить задачу на закрепление материала:

• Из какого материала изготовлен проводник площадью поперечного сечения 16 мм ² и длиной 5 метров, если сопротивление 30 Ом?

• Определить сопротивление проводника при напряжении 120 В и силе тока 0,5 А?

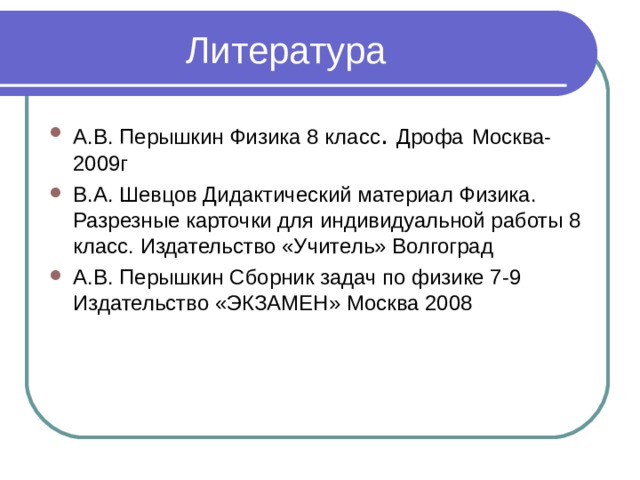

Литература

• А.В. Перышкин Физика 8 класс . Дрофа Москва-2009г
• В.А. Шевцов Дидактический материал Физика. Разрезные карточки для индивидуальной работы 8 класс. Издательство «Учитель» Волгоград
• А.В. Перышкин Сборник задач по физике 7-9 Издательство «ЭКЗАМЕН» Москва 2008
