Закон Ома для участка цепи

Закон Ома для участка цепи. 8 класс.

Составитель: Бычкова Т.В., учитель МБОУ СОШ №3 с.Хороль Приморский край

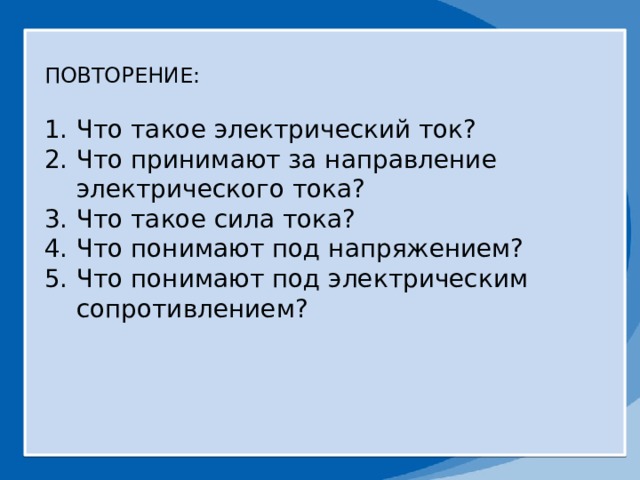

ПОВТОРЕНИЕ:

• Что такое электрический ток?
• Что принимают за направление электрического тока?
• Что такое сила тока?
• Что понимают под напряжением?
• Что понимают под электрическим сопротивлением?

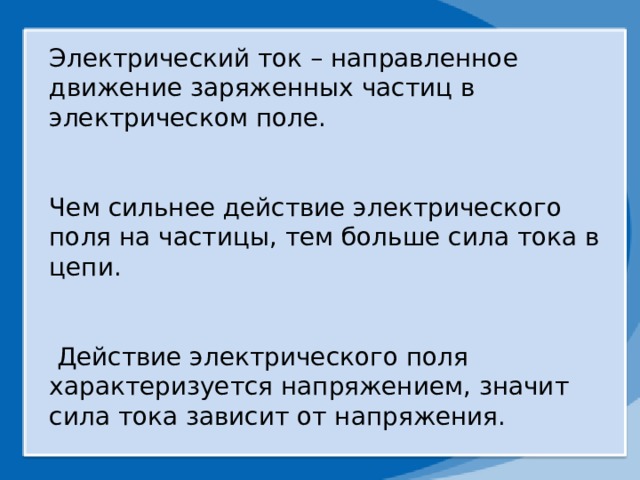

Электрический ток – направленное движение заряженных частиц в электрическом поле.

Чем сильнее действие электрического поля на частицы, тем больше сила тока в цепи.

Действие электрического поля характеризуется напряжением, значит сила тока зависит от напряжения.

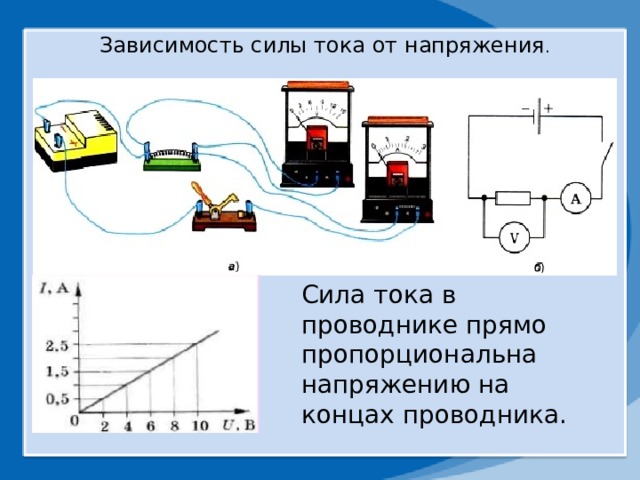

Зависимость силы тока от напряжения .

Сила тока в проводнике прямо пропорциональна напряжению на концах проводника.

Зависимость силы тока от сопротивления.

Сила тока в проводнике обратно пропорциональна сопротивлению проводника.

Закон Ома для участка цепи.

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

Помним! Сопротивление – постоянная величина для данного проводника и не зависит ни от силы тока, ни от напряжения.

Закрепление.

При напряжении 220В сила тока в спирали лампы равна 0,3А. Какой будет сила тока, если напряжение уменьшится на 10В?

Дано:

Решение:

U ₁ = 220В

I₁ = 0,3А

U₂ = U₁ - 10В

Найти:

I₂ - ?

По закону Ома сила тока в спирали лампы I ₂ =

Сопротивление спирали лампы R =

Тогда I ₂ = =

Вычислим силу тока I ₂ = ≈ 0,286А

Ответ: 0,286А

Самостоятельно:

• На цоколе электрической лампы написано 3,5В ; 0,28А. Что это значит? Найдите сопротивление лампы.

• Какое напряжение надо создать на концах проводника сопротивлением 20 Ом, чтобы в нем возникла сила тока 0,5А?
• Какое напряжение нужно приложить к свинцовой проволоке длиной 2м, чтобы сила тока в проволоке равнялась 2А? Площадь поперечного сечения проволоки 0,3мм ², удельное сопротивление свинца 0,21 .

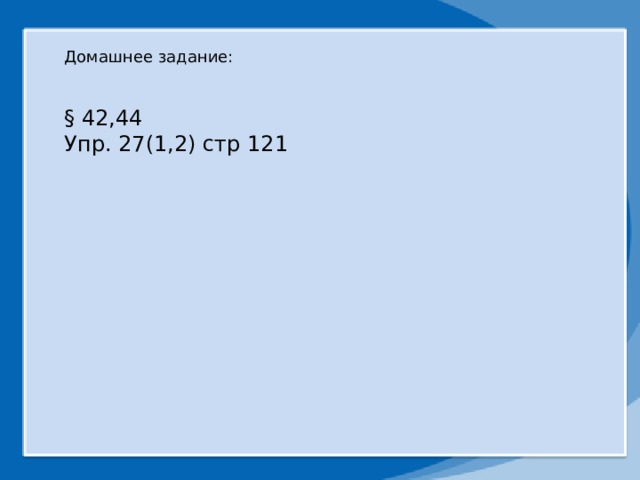

Домашнее задание:

§ 42,44

Упр. 27(1,2) стр 121

Литература и ресурсы

• Учебник Физика 8, А.В. Перышкин
• Поурочные разработки по физике С.Е. Полянский
• Интернет-ресурсы
