Закон Ома для участка цепи

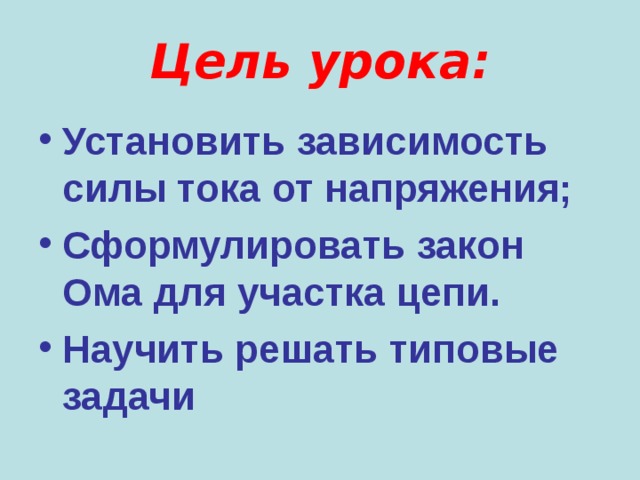

Цель урока:

• Установить зависимость силы тока от напряжения;
• Сформулировать закон Ома для участка цепи.
• Научить решать типовые задачи

Закон Ома для участка цепи ПЛАН:

1. Повторение;

2. Изучение нового материала:

• Установим зависимость силы тока от напряжения, от сопротивления участка цепи;
• Сформулируем закон Ома.

3. Решение задач на применение закона Ома;

4. Итог урока.

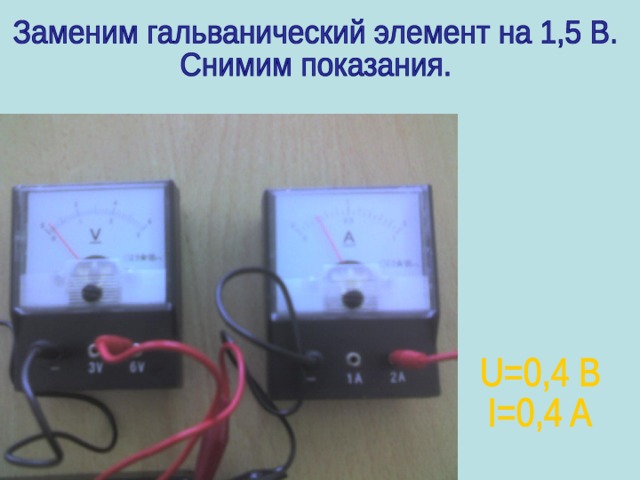

• Почему показания приборов изменились?

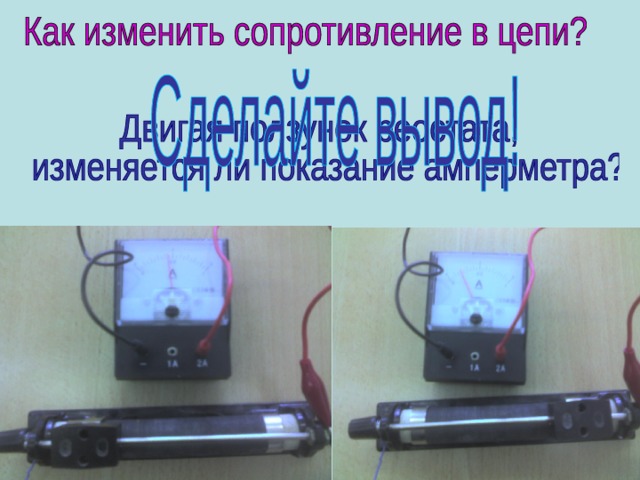

• От чего зависит сила тока?
• Какова пропорциональность между силой тока на участке цепи и напряжением на концах этого участка?

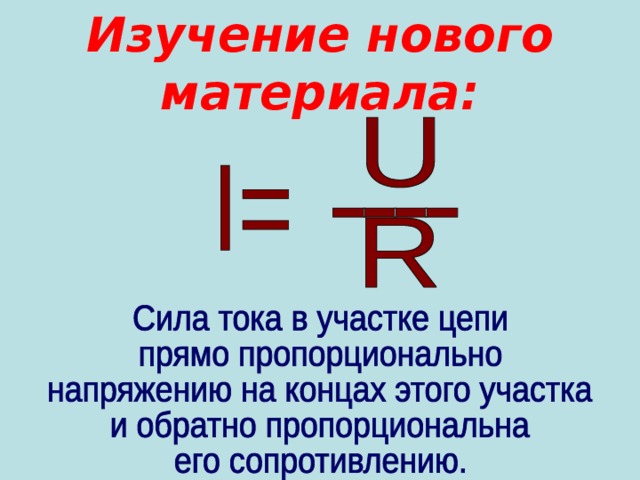

Изучение нового материала:

Задача №1. Какова сила тока в спирали лампы, если при напряжении 220 В ее сопротивление 66 Ом?

Задача № 2 На цоколе электрической лампы написано 3,5 В; 0,28 А. Что это значит? Найдите сопротивление спирали этой лампы?

Задача №3. Какое напряжение нужно создать на концах проводника сопротивлением 20 Ом, чтобы в нем возникла сила тока 0,5 А?

Задача №4. Какое напряжение нужно приложить к алюминиевой проволоке длиной 2 м, чтобы сила тока в проволоке равнялась 3 А? площадь поперечного сечения проволоки 0,3 мм ^2

І, А Задача №5.

3

2

1

0

5 10 15 U, В

П риведен график зависимости силы тока от напряжения. Определите силу тока на участке цепи при напряжении 5, 10, 20 В. Чему равно сопротивление этого участка цепи?

Итоги урока:

• Сформулируйте закон Ома.
• Имеет ли место в жизни данный закон?
• Может ли изоляция на проводах быть 220 Ом?
• Можно ли формулу U = IR назвать законом?
• Можно ли формулу назвать законом?

Домашнее задание:

• § 42,44, выполнить упражнение 19,

Задачи в упражнении, подобные тем, что решали на уроке.
