Земная поверхность на плане и карте. Абсолютная и относительная высота

подготовила учителя географии Рахманиной Е.А.

Земная поверхность на плане и карте. Абсолютная и относительная высота

Урок 16 Полярная звезда 5 класс

подготовила учителя географии Рахманиной Е.А.

Поверхность нашей планеты неровная: наряду с высокими горами существуют глубокие впадины. Для того чтобы изобразить неровности земной поверхности , используют специальные условные знаки.

Прежде, чем изобразить неровности на бумаге, необходимо измерить высоту точек.

подготовила учителя географии Рахманиной Е.А.

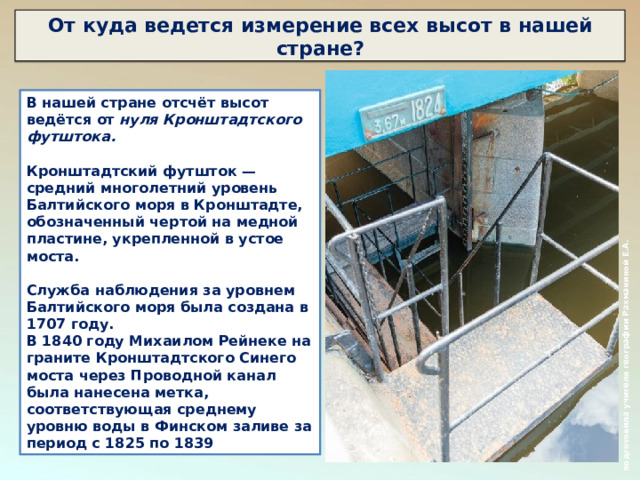

От куда ведется измерение всех высот в нашей стране?

В нашей стране отсчёт высот ведётся от нуля Кронштадтского футштока.

Кронштадтский футшток — средний многолетний уровень Балтийского моря в Кронштадте, обозначенный чертой на медной пластине, укрепленной в устое моста.

Служба наблюдения за уровнем Балтийского моря была создана в 1707 году.

В 1840 году Михаилом Рейнеке на граните Кронштадтского Синего моста через Проводной канал была нанесена метка, соответствующая среднему уровню воды в Финском заливе за период с 1825 по 1839

подготовила учителя географии Рахманиной Е.А.

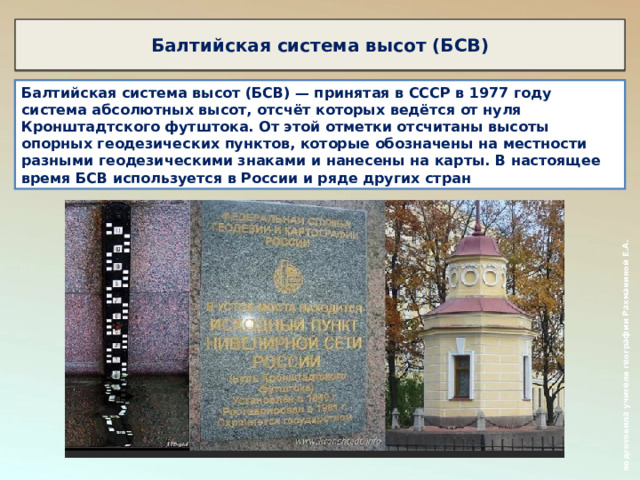

Балтийская система высот (БСВ)

Балтийская система высот (БСВ) — принятая в СССР в 1977 году система абсолютных высот, отсчёт которых ведётся от нуля Кронштадтского футштока. От этой отметки отсчитаны высоты опорных геодезических пунктов, которые обозначены на местности разными геодезическими знаками и нанесены на карты. В настоящее время БСВ используется в России и ряде других стран

подготовила учителя географии Рахманиной Е.А.

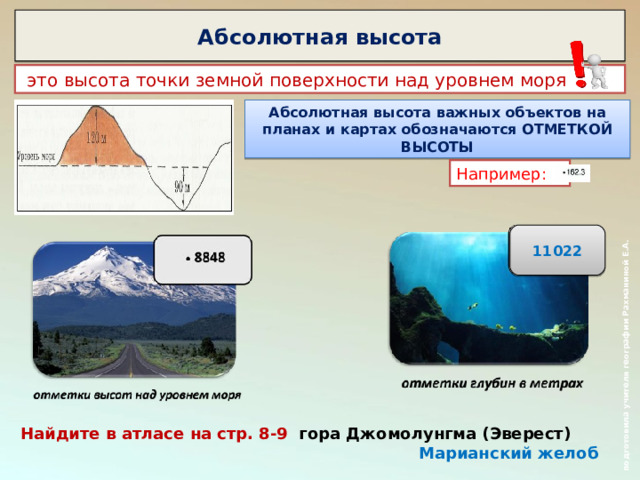

Абсолютная высота

это высота точки земной поверхности над уровнем моря

Абсолютная высота важных объектов на планах и картах обозначаются ОТМЕТКОЙ ВЫСОТЫ

Например:

11022

Найдите в атласе на стр. 8-9 гора Джомолунгма (Эверест) Марианский желоб

подготовила учителя географии Рахманиной Е.А.

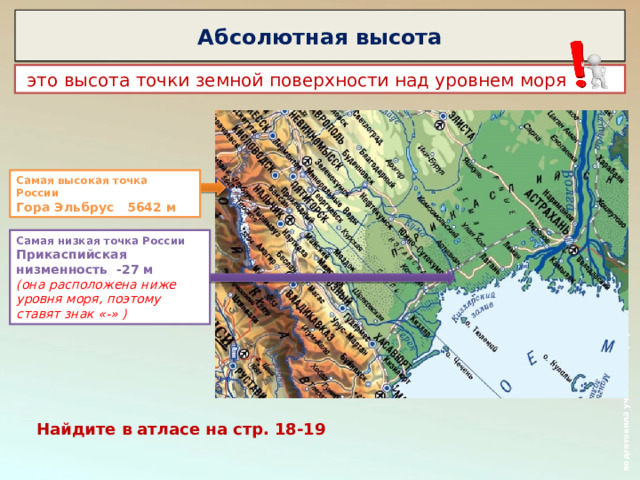

Абсолютная высота

это высота точки земной поверхности над уровнем моря

Самая высокая точка России

Гора Эльбрус 5642 м

Самая низкая точка России

Прикаспийская низменность -27 м

(она расположена ниже уровня моря, поэтому ставят знак «-» )

Найдите в атласе на стр. 18-19

подготовила учителя географии Рахманиной Е.А.

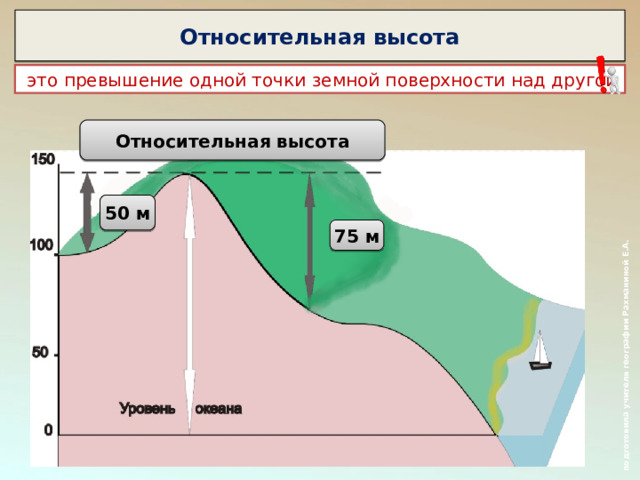

Относительная высота

это превышение одной точки земной поверхности над другой

Относительная высота

50 м

75 м

подготовила учителя географии Рахманиной Е.А.

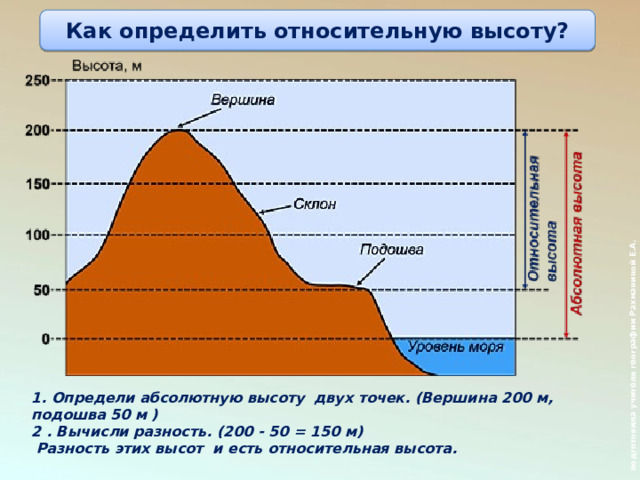

Как определить относительную высоту?

1. Определи абсолютную высоту двух точек. (Вершина 200 м, подошва 50 м )

2 . Вычисли разность. (200 - 50 = 150 м)

Разность этих высот и есть относительная высота.

подготовила учителя географии Рахманиной Е.А.

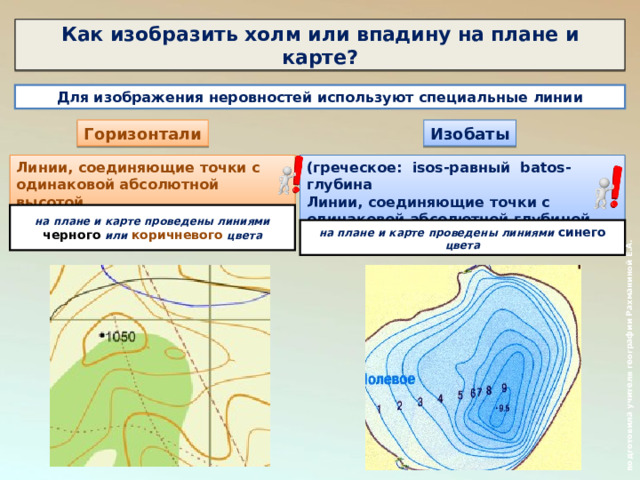

Как изобразить холм или впадину на плане и карте?

Для изображения неровностей используют специальные линии

Горизонтали

Изобаты

Линии, соединяющие точки с одинаковой абсолютной высотой

(греческое: isos -равный batos -глубина

Линии, соединяющие точки с одинаковой абсолютной глубиной

на плане и карте проведены линиями черного или коричневого цвета

на плане и карте проведены линиями синего цвета

подготовила учителя географии Рахманиной Е.А.

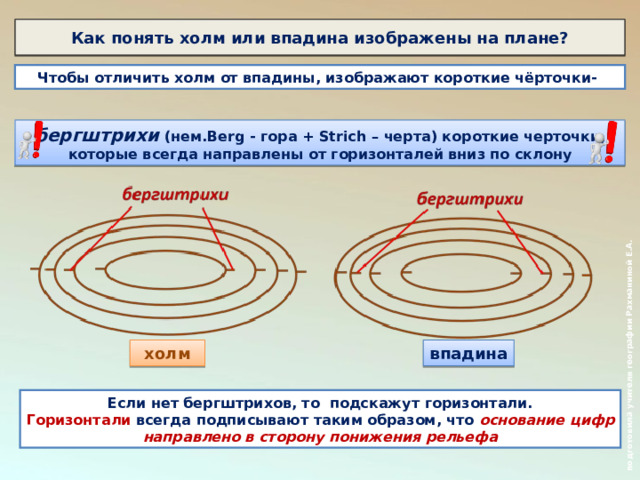

Как понять холм или впадина изображены на плане?

Чтобы отличить холм от впадины, изображают короткие чёрточки-

бергштрихи (нем. Berg - гора + Strich – черта) короткие черточки, которые всегда направлены от горизонталей вниз по склону

холм

впадина

Если нет бергштрихов, то подскажут горизонтали.

Горизонтали всегда подписывают таким образом, что основание цифр направлено в сторону понижения рельефа

подготовила учителя географии Рахманиной Е.А.

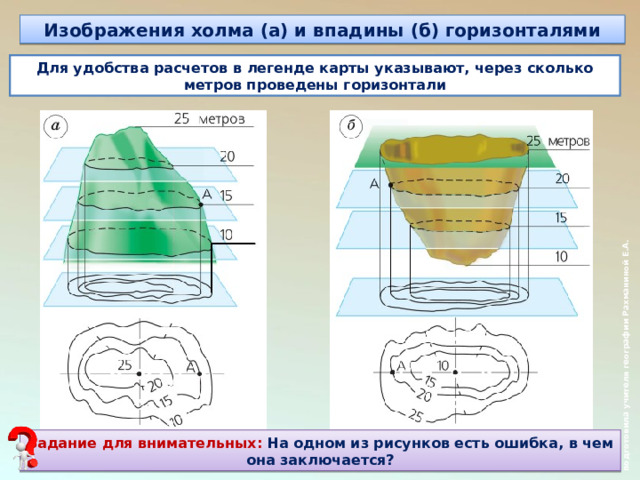

Изображения холма (а) и впадины (б) горизонталями

Для удобства расчетов в легенде карты указывают, через сколько метров проведены горизонтали

Задание для внимательных: На одном из рисунков есть ошибка, в чем она заключается?

подготовила учителя географии Рахманиной Е.А.

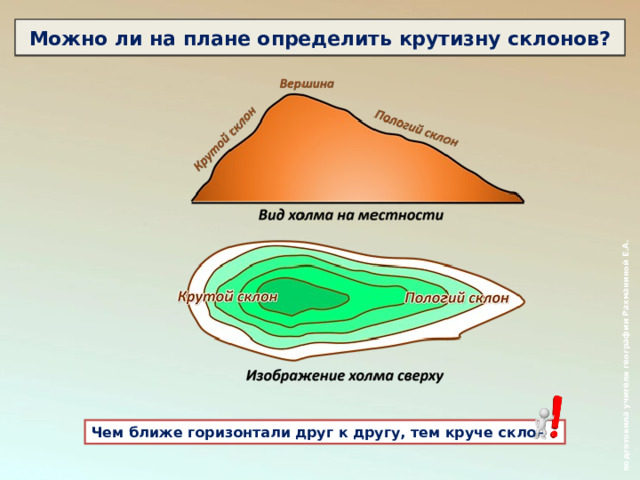

Можно ли на плане определить крутизну склонов?

Чем ближе горизонтали друг к другу, тем круче склон

подготовила учителя географии Рахманиной Е.А.

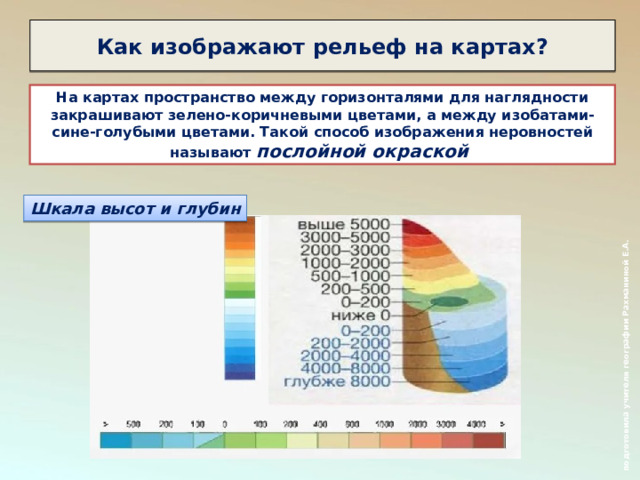

Как изображают рельеф на картах?

На картах пространство между горизонталями для наглядности закрашивают зелено-коричневыми цветами, а между изобатами- сине-голубыми цветами. Такой способ изображения неровностей называют послойной окраской

Шкала высот и глубин

подготовила учителя географии Рахманиной Е.А.

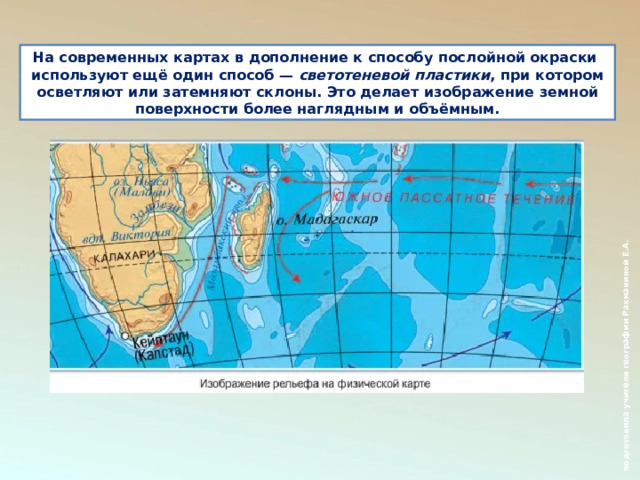

На современных картах в дополнение к способу послойной окраски

используют ещё один способ — светотеневой пластики , при котором осветляют или затемняют склоны. Это делает изображение земной поверхности более наглядным и объёмным.

подготовила учителя географии Рахманиной Е.А.

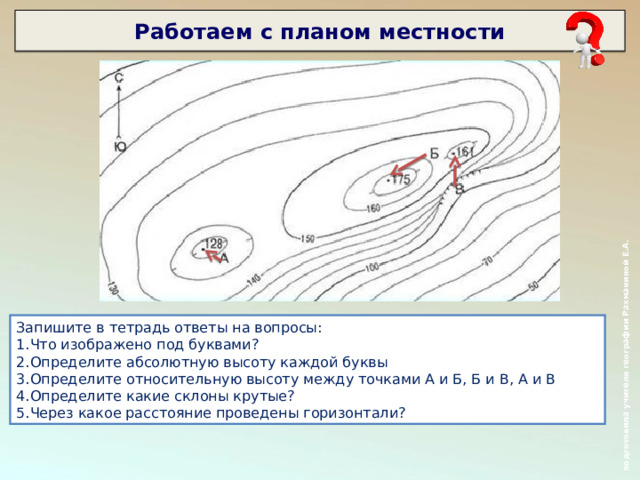

Работаем с планом местности

Запишите в тетрадь ответы на вопросы:

• Что изображено под буквами?
• Определите абсолютную высоту каждой буквы
• Определите относительную высоту между точками А и Б, Б и В, А и В
• Определите какие склоны крутые?
• Через какое расстояние проведены горизонтали?

подготовила учителя географии Рахманиной Е.А.

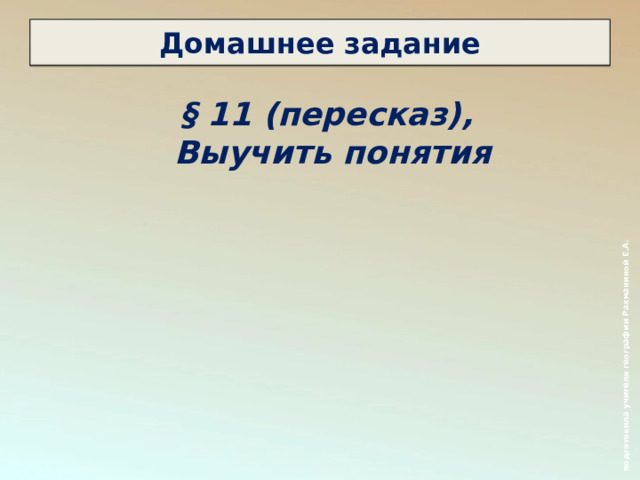

Домашнее задание

§ 11 (пересказ),

Выучить понятия
