СДЕЛАЙТЕ СВОИ УРОКИ ЕЩЁ ЭФФЕКТИВНЕЕ, А ЖИЗНЬ СВОБОДНЕЕ

Благодаря готовым учебным материалам для работы в классе и дистанционно

Скидки до 50 % на комплекты
только до

Готовые ключевые этапы урока всегда будут у вас под рукой

Организационный момент

Проверка знаний

Объяснение материала

Закрепление изученного

Итоги урока

Жез қосылыстары

Категория: Химия

Нажмите, чтобы узнать подробности

Жездің қосылыстары

Жездің табиғатта таралуы

Просмотр содержимого документа
«Жез қосылыстары»

ЖЕЗ Жез- мыс және мырыш қорытпасы. Кейде қалайы, никель, қорғасын, марганец, темір және басқа да элементтермен легірленген. Металлургиялық сыныптамасы бойынша қола үшін қолданылмайды. Қорытпасынан СТН қоспалау сомасы мырыш қорытпасынан сомасынан асып кеткен жағдайда қалайы қола деп аталады.

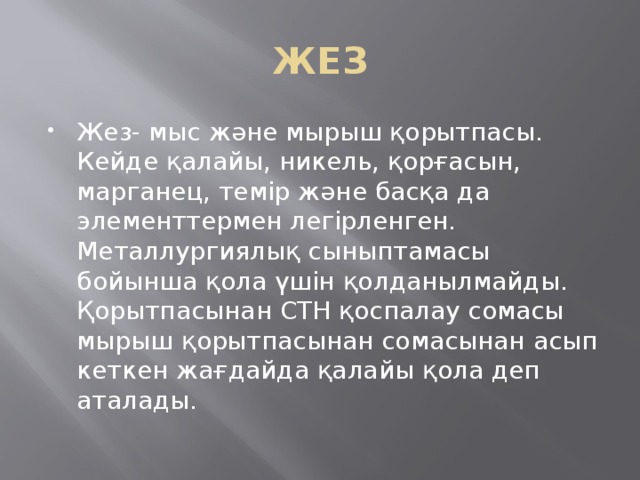

ЖЕЗ

  • Жез- мыс және мырыш қорытпасы. Кейде қалайы, никель, қорғасын, марганец, темір және басқа да элементтермен легірленген. Металлургиялық сыныптамасы бойынша қола үшін қолданылмайды. Қорытпасынан СТН қоспалау сомасы мырыш қорытпасынан сомасынан асып кеткен жағдайда қалайы қола деп аталады.

мырыш ғана XVI ғасырда ашылды болғанына қарамастан, үрмелі өзінде көне римдіктерге белгілі болды. [1] Олар бұл мырыш кенін бар болып табылады, [2] мыс galmeem бекітілмейді, оны алды. мыс үрмелі металл мырыш бірінші Англияда өндірілген болатын, бұл әдіс патенттелген Джеймс Emerson (British патенттік №1297) және қоспалаушы 13 шілдедегі 1781 [3] [4]. жалған алтын ретінде пайдаланылатын Батыс Еуропа мен Ресей қола ХІХ ғасырда.

оған және sestertii dupondius таң - Рим жезден Тамыз уақытта (сөзбе-сөз «Zlatomed» aurichalcum) orichalcum деп аталады. Orichalcum алтын түсті ұқсас қорытпасынан түсі, өз атауын алды.

тығыздығы - 8300-8700 кг / м³

20 ° С температурада нақты жылу - 0.377 кДж · кг-1 · K-1

электрлiк қарсыласу - (0.07-0.08) 10-6 Ом · м ×

құрамына қарай үрмелі балқу температурасы 880-950 ° С жетеді арттыру мырыш мазмұнмен балқу температурасын төмендетеді. Brass жеткілікті дәнекерленген (бірақ үрмелі пісіру дәнекерлеу мүмкін емес - бұл, мысалы, дәнекерлеу, мүмкін) және прокат. жез беті Дегенмен лакталған ауада күңгірттенеді, бірақ ол жақсы мыс қарағанда бұқаралық іс-шаралар атмосферасын төтеп жағдайларды қоспағанда. Ол сары түсті және жақсы жылтыратылған бар.

Қорғасын және ыстық күйде деформация қабілетін азайту үшін, сондай висмут, мыс кері әсер етеді. Алайда, қорғасын допингке өңдеу кезінде оның жоюды жеңілдету, түйіршікті чипсы өндіру үшін пайдаланылатын. [5]

Негізгі α-шешім сериялы E-түрі р қосымша Мыс және мырыш нысаны, γ, ε фаза. Ең кең таралған үрмелі құрылымы α- немесе α + β'- кезеңнен тұрады: а-кезеңін - химиялық қосылыстар CuZn электрондық концентрациясы 3 / негізінде тапсырыс қатты ерітіндісі - FCC мыс және мыс кристалды тор және β'-фазада мырыш қатты ерітіндісі 2 және қарабайыр ұяшық.

жоғары температурада, β-фазаға реттелмеген келісімді ([BCC]) атомдар мен біртектілігі кең ауқымды бар. Бұл күйде, β-фазалық пластикалық болып табылады. Осы фазада мыс және мырыш атомдарының жері төменде 454-468 ​​° C тапсырыс болып және ол р белгіленеді температурада. β-фаза айырмашылығы Фаза β «көп сынғыш және қатты болып табылады; у-фазалық электрондық байланыс Cu5Zn8 болып табылады.

Бір фазалық үрлемелі жоғары иілгіштік бар; β'фазалы өте сынғыш және қиын, сондықтан екі фазалы үрмелі бір сатысына қарағанда жоғары беріктігі және төменгі Икемділік бар.

күйдірілген қола механикалық қасиеттеріне мыс мырыш мазмұны әсері:

30% -ға дейін мырыш мазмұны беріктігі мен Икемділік арттыру кезде. Содан кейін, альфа күрделілігіне байланысты бастапқыда Икемділік азаяды, - онда ол β'-кезеңінің нәзік құрылымын келуімен байланысты күрт құлдырауы қатты ерітінді болып табылады. беріктігі шамамен 45% мырыш мазмұнына арттырады, содан кейін, сондай-ақ пластикалық ақ күрт төмендейді.

Ең жез ақ қысым өңделеді. Әсіресе пластикалық бір фазалы жез. Олар төмен және жоғары температурада деформациялануына. Мұндай температурада қоласын деформацияланған емес, сондықтан Алайда, 300-700 ° С диапазонында сынғыштығы аймағы бар.

әсіресе, олар бір-фазалық құрылымы (β-фаза) айналады 700 ° С, жоғарыда, β'-трансформация температурасынан жоғары қыздырылған Двухфазную жез иілгіш. Олардың механикалық қасиеттері мен жездер химиялық төзімділігі жақсарту үшін жиі қоспалау элементтерін енгізу: т.б. алюминий (әл), никель (Ni), марганец (Mn), кремний (Si), және ..

мынадай таңбалау қабылданды. қорытпасын құрайтын негізгі элементтерінің хаттармен кейін хатында «L» белгіленеді қорытпасынан жезден. хат «L» пайызға мыстың орташа мазмұнын көрсетеді кейін Пошталық үрмелі алғашқы екі сан істегендеріңнің. Мысалы, L70 - 70% Cu бар үрлемелі. қорытпасы Сығылған жездер жағдайда қоспалау элементтің атын және сомасын көрсете одан Әріптер мен сандарды көрсетеді, ол LAZH60-1-1 үрмелі 60% Cu, 1% мөлшерінде алюминий қорытпасын (А) және 1% мөлшерінде, үтікті (F) білдіреді. Zn мазмұны 100% айырмасы арқылы анықталады. пайызбен құйылған үрмелі қорытпасы компоненттерінің орташа мазмұны дереу оның атауын белгілеу хатында кейін орналастырылады. Мысалы, үрмелі LTs40Mts1,5 40 мырыш (С)%, және 1,5% марганец (MC) құрайды.

жезден өндіру үшін мырыш Барлығы жаһандық сұраныс Бұл 1 млн тонна өндірісінде қолданылады. Қазіргі уақытта шамамен 2,1 млн тоннаны құрайды. Бастауыш мырыш, 600 мың. өз өндірісінің қалдықтарын және 0,5 млн тонна өндірілген мырыш Т. қайталама шикізат. Осылайша қалдықтарынан алынған қола өндірісінде пайдаланылатын мырыштың, 50% -дан астамы,. Техникалық жез әдетте дейін 48-50% мырыш бар. мырыш мазмұны жезден байланысты альфа және альфа + бета-қола ажырата. ыстық және суық мемлекеттердің, сондай-ақ деформацияланған (35% мырыш дейін) бір фазалы альфа жез. Өз кезегінде, екі фазалы, альфа + бета жез (дейін 47- 50% мырыш) maloplastichnyh суық. Олар, әдетте, облыс альфа немесе альфа + бета-кезеңіне сәйкес келетін температурада жұмыс ыстық пластик ұшырайды. Екі фазалы альфа-жезден жезден салыстырғанда төмен иілгіштігін кезінде үлкен беріктігі мен ұзақ бар. Dual жез жиі алюминий, темір, магний, қорғасын немесе басқа элементтермен легирленген. Бұл арнайы жезден немесе көп компонентті деп аталады. (Қорғасын қоспағанда) қоспалау элементтері беріктігі (қаттылығы) ұлғайту, бірақ қола Икемділік азайтады. жезден Қорғасын мазмұны (4%) және кесу процесі қарсы үйкеліс қасиеттерін жақсартады жеңілдетеді. Алюминий, мырыш, кремний және қола коррозияға төзімділігін арттыру үшін никель. жез темір, никель және магний толықтыру оның күшін арттырады.

Сығылған жез [өңдеу | өңдеу уики мәтіні]

Томпак (малай tambaga француз томпак, - мыс ..) - мыс мазмұнмен үрмелі 90-97%. Ол сондай-ақ болат дәнекерленген, ол биметаллическим болат-мыс өндіру үшін пайдаланылады, жоғары Икемділік, коррозияға төзімді және қарсы үйкеліс қасиеттерге ие. Байланысты алтын түске қызыл үрмелі көркем өнімдерді, әшекейлер мен керек-жарақтары өндіру үшін қолданылады.

Екі соғып жезден белгі Қолдану саласы Л96, Л90 Машиналардың бөліктері, техника инженерлік және химиялық жабдықтар, катушкалар мен басқа сильфонды жылытуға. Л85 Машиналардың бөліктері, техника инженерлік және химиялық жабдықтар, катушкалар мен басқа сильфонды жылытуға. Л80 Машиналардың бөліктері, техника инженерлік және химиялық жабдықтар, катушкалар мен басқа сильфонды жылытуға. Л70 Химиялық жабдықтарды жағдайлары, жеке тығыздалып немесе қалыпқа Л68 Ең қалыптап Л63 Жаңғақтар, бұрандамалар, автомобиль қосалқы бөлшектер, конденсатор құбыр Л60 Қалың қабырғалы құбырлар, жаңғақтар, машина бөлшектері.

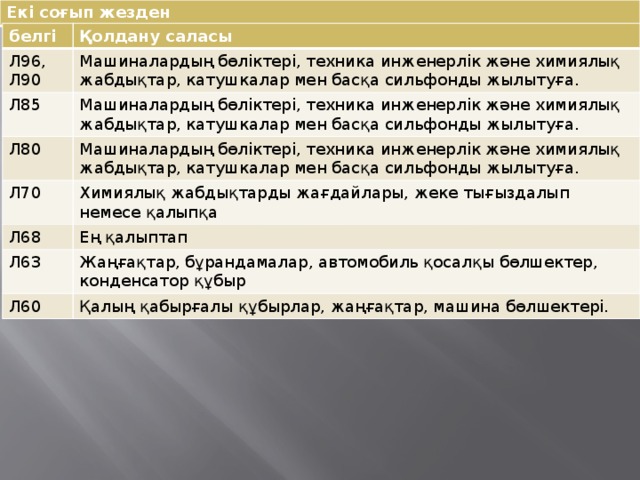

Екі соғып жезден

белгі

Қолдану саласы

Л96, Л90

Машиналардың бөліктері, техника инженерлік және химиялық жабдықтар, катушкалар мен басқа сильфонды жылытуға.

Л85

Машиналардың бөліктері, техника инженерлік және химиялық жабдықтар, катушкалар мен басқа сильфонды жылытуға.

Л80

Машиналардың бөліктері, техника инженерлік және химиялық жабдықтар, катушкалар мен басқа сильфонды жылытуға.

Л70

Химиялық жабдықтарды жағдайлары, жеке тығыздалып немесе қалыпқа

Л68

Ең қалыптап

Л63

Жаңғақтар, бұрандамалар, автомобиль қосалқы бөлшектер, конденсатор құбыр

Л60

Қалың қабырғалы құбырлар, жаңғақтар, машина бөлшектері.

Жез Құю [өңдеу | өңдеу уики мәтіні] Коррозияға төзімді, Әдетте жақсы қасиеттері бар жылжымалы жақсы механикалық және технологиялық қасиеттері жақсы castability сегрегации төмен үрдісі Ескертулер [өңдеу | өңдеу уики мәтіні] ↑ элементтердің периодтық кесте ашу тарихы. Part 5 (саны 26 - 30) [өкілеттігі жоқ көзі?] ↑ Galmoy // Брокгауз және Эфрон энциклопедиялық сөздігі:., 86 тонна (82 тонна және 4 қосымша ..). - Санкт-Петербург, 1890-1907 .. ↑ 2 наурыз, 1617 (14 Джеймс I.) түскен өнертабыс патенттердің (тек атауларының жасалған) Woodcroft Б. мәні индексі, 1 қазанда, 1852 (16 Victoriae) үшін. - Лондон, 1857. - П. 444. ↑ IV. Мырзаның ерекшелігі Мыс және Spelter // өнер анықтамада, бұйымдарын және ауыл шаруашылығы жезден қабылдау үшін Emerson компаниясының патенттік. - Лондон, 1796. - Vol. V. - П. 24-25. ↑ автоматтың Brass - Ұлы Совет энциклопедиясы бастап мақала (3 басылым)

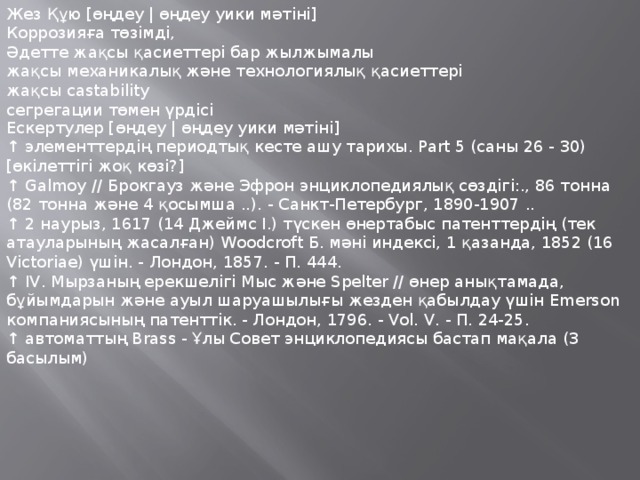

Жез Құю [өңдеу | өңдеу уики мәтіні]

Коррозияға төзімді,

Әдетте жақсы қасиеттері бар жылжымалы

жақсы механикалық және технологиялық қасиеттері

жақсы castability

сегрегации төмен үрдісі

Ескертулер [өңдеу | өңдеу уики мәтіні]

↑ элементтердің периодтық кесте ашу тарихы. Part 5 (саны 26 - 30) [өкілеттігі жоқ көзі?]

↑ Galmoy // Брокгауз және Эфрон энциклопедиялық сөздігі:., 86 тонна (82 тонна және 4 қосымша ..). - Санкт-Петербург, 1890-1907 ..

↑ 2 наурыз, 1617 (14 Джеймс I.) түскен өнертабыс патенттердің (тек атауларының жасалған) Woodcroft Б. мәні индексі, 1 қазанда, 1852 (16 Victoriae) үшін. - Лондон, 1857. - П. 444.

↑ IV. Мырзаның ерекшелігі Мыс және Spelter // өнер анықтамада, бұйымдарын және ауыл шаруашылығы жезден қабылдау үшін Emerson компаниясының патенттік. - Лондон, 1796. - Vol. V. - П. 24-25.

↑ автоматтың Brass - Ұлы Совет энциклопедиясы бастап мақала (3 басылым)
