Жонокой механизмдер.Рычаг.

тема

Жонокой

механизмдер

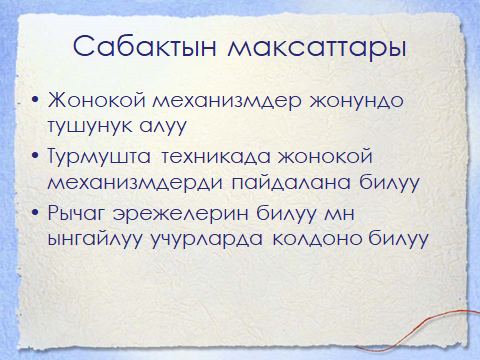

Сабактын максаттары

• Жонокой механизмдер жонундо тушунук алуу
• Турмушта техникада жонокой механизмдерди пайдалана билуу
• Рычаг эрежелерин билуу мн ынгайлуу учурларда колдоно билуу

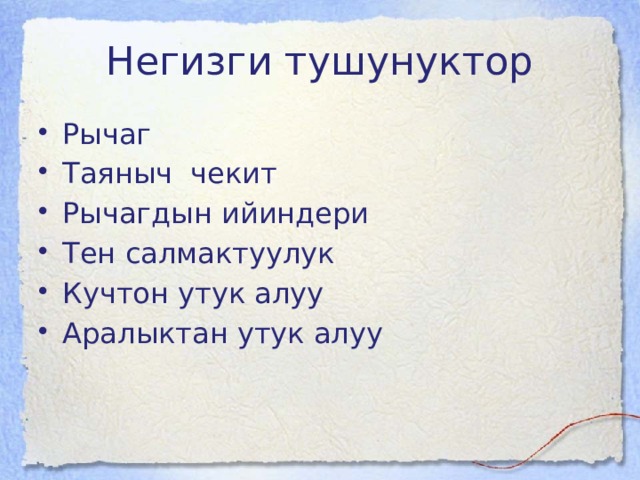

Негизги тушунуктор

• Рычаг
• Таяныч чекит
• Рычагдын ийиндери
• Тен салмактуулук
• Кучтон утук алуу
• Аралыктан утук алуу

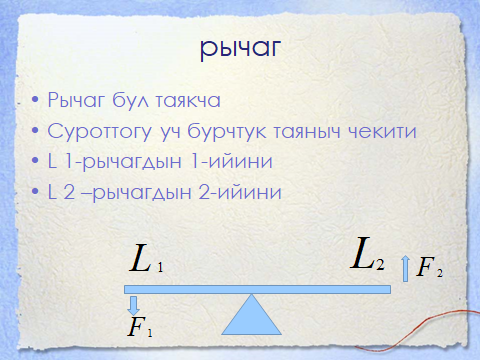

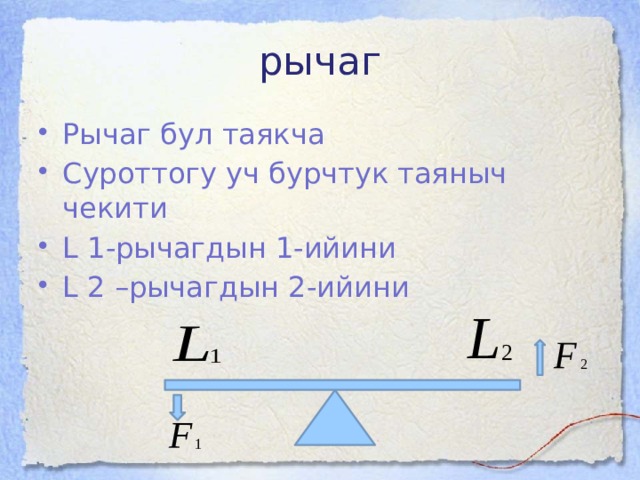

рычаг

• Рычаг бул таякча
• Суроттогу уч бурчтук таяныч чекити
• L 1-рычагдын 1-ийини
• L 2 –рычагдын 2-ийини

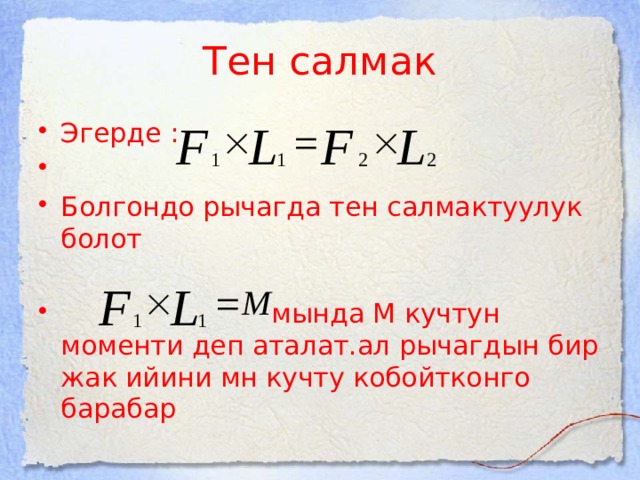

Тен салмак

• Эгерде :
• Болгондо рычагда тен салмактуулук болот

• мында М кучтун моменти деп аталат.ал рычагдын бир жак ийини мн кучту кобойтконго барабар

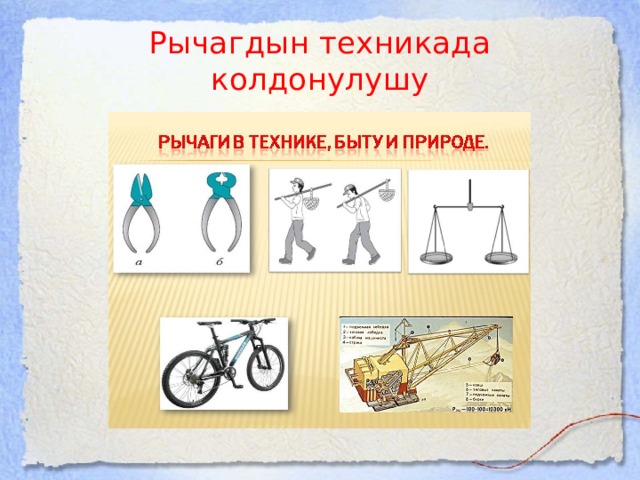

Рычагдын техникада колдонулушу

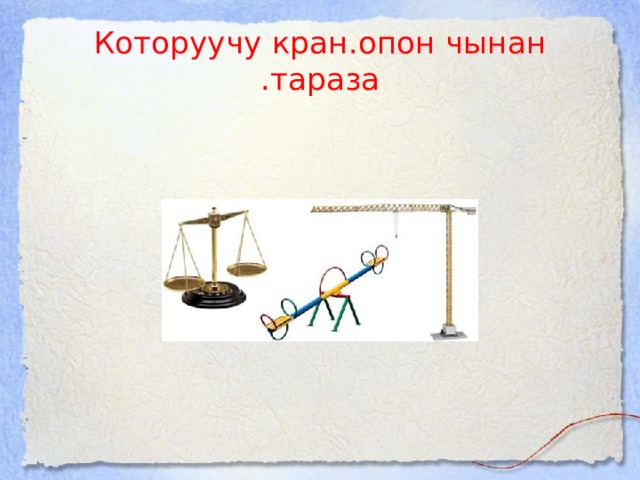

Которуучу кран.опон чынан .тараза

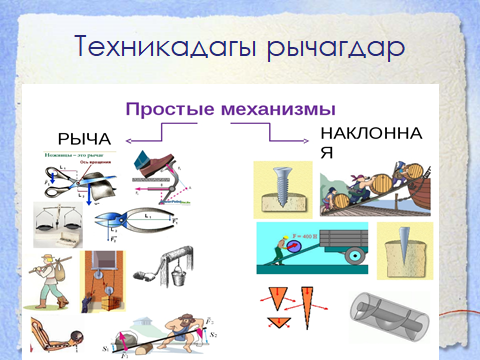

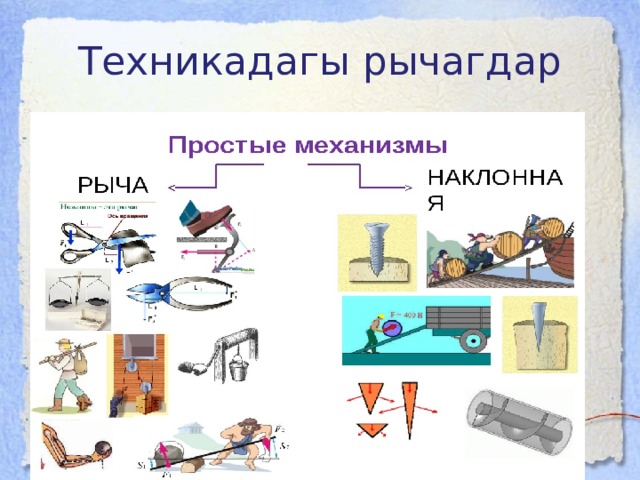

Техникадагы рычагдар

Жонокой механизмдин ПАКи

Жонокой механизмдин ПАКи

• Жонокой механизмдерди колдонууда кандайдыр сурулуудон же каршылыктан ашыкча жумуш аткарылат.
• Ошондуктан толук жумуш жана пайдалуу жумуш деген тушунуктор
• киргизилет

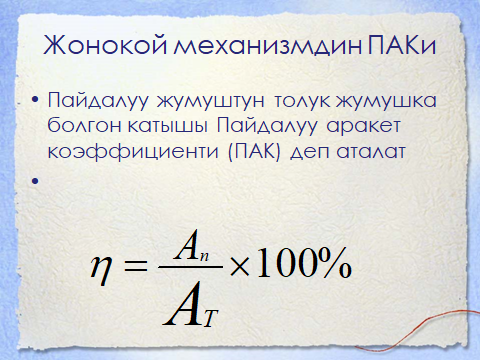

Жонокой механизмдин ПАКи

• Пайдалуу жумуштун толук жумушка болгон катышы Пайдалуу аракет коэффициенти (ПАК) деп аталат

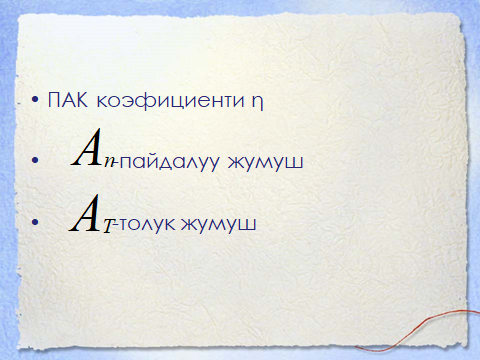

• ПАК коэфициенти η

• -пайдалуу жумуш

• -толук жумуш

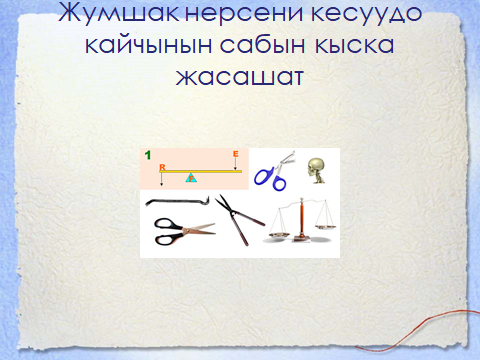

Жумшак нерсени кесуудо кайчынын сабын кыска жасашат

Узун рычаг мн ото оор нерселерди которууго болот

Рычагдын бир жагы экинчи жагынан канча эсе узун болсо.кучту ошончо эсе чонойтууга болот

Жонокой механизмдер жумушту абдан женилдетет

1-тест

• Рычагдын 1-ийини 2-ийинине караганда 2-эе узун.мындай рычаг мн кучту канча эсе чонойто алабыз
• 1-ийинден басуу мн

А

2 эсе

Б

4 эсе

В

чонойбойт

Г

азаят

2-тест

• Рычагдын 1-ийини 2-ийинине караганда 2-эе узун.мындай рычаг мн 200Н куч мн канча жукту которо алабыз
• 1-ийинден басуу мн

А

200Н

Б

100Н

В

400Н

Г

600Н
