Знакомство с исполнителем "Рисователь" среды программирования "Кумир"

Исполнитель «Рисователь»

Исполнитель Рисователь предназначен для построения рисунков

на листе

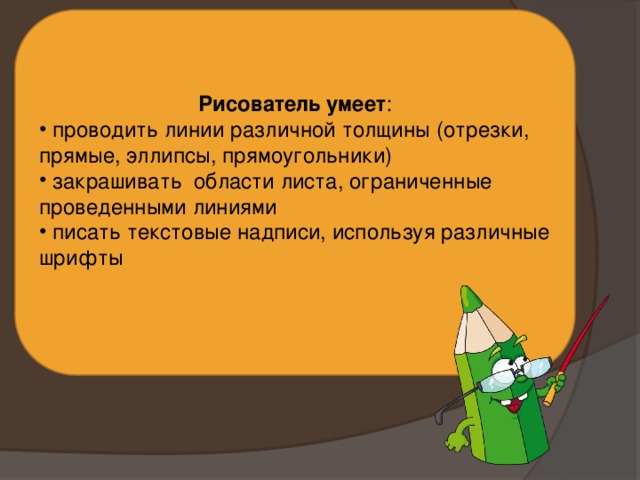

Рисователь умеет :

• проводить линии различной толщины (отрезки, прямые, эллипсы, прямоугольники)
• закрашивать области листа, ограниченные проведенными линиями
• писать текстовые надписи, используя различные шрифты

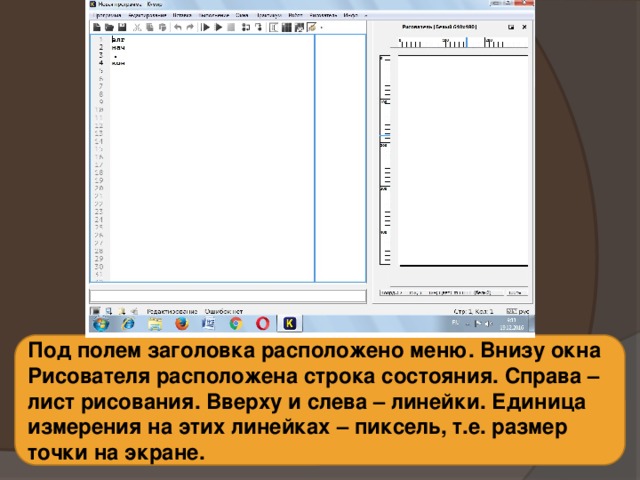

Под полем заголовка расположено меню. Внизу окна Рисователя расположена строка состояния. Справа – лист рисования. Вверху и слева – линейки. Единица измерения на этих линейках – пиксель, т.е. размер точки на экране.

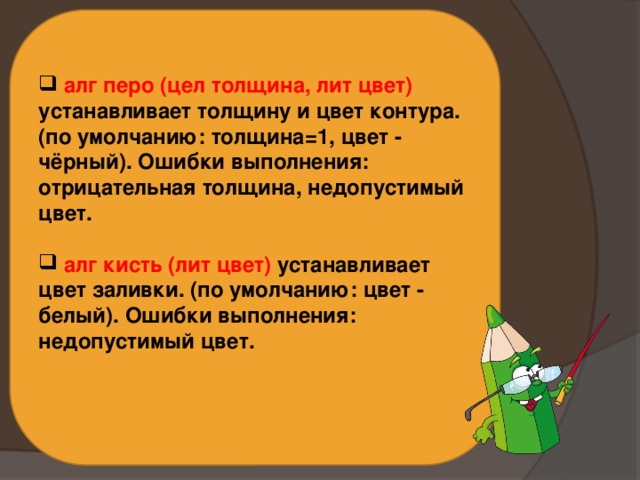

• алг перо (цел толщина, лит цвет) устанавливает толщину и цвет контура. (по умолчанию: толщина=1, цвет - чёрный). Ошибки выполнения: отрицательная толщина, недопустимый цвет.

• алг кисть (лит цвет) устанавливает цвет заливки. (по умолчанию: цвет - белый). Ошибки выполнения: недопустимый цвет.

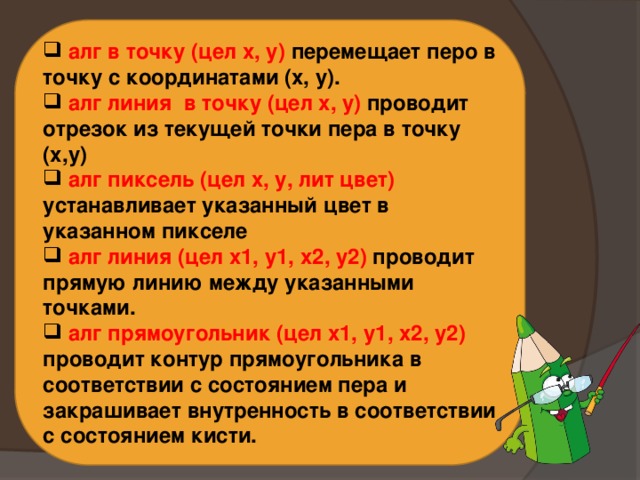

• алг в точку (цел х, у) перемещает перо в точку с координатами (x, y).
• алг линия в точку (цел х, у) проводит отрезок из текущей точки пера в точку (х,у)
• алг пиксель (цел х, у, лит цвет) устанавливает указанный цвет в указанном пикселе
• алг линия (цел х1, у1, х2, у2) проводит прямую линию между указанными точками.
• алг прямоугольник (цел х1, у1, х2, у2) проводит контур прямоугольника в соответствии с состоянием пера и закрашивает внутренность в соответствии с состоянием кисти.

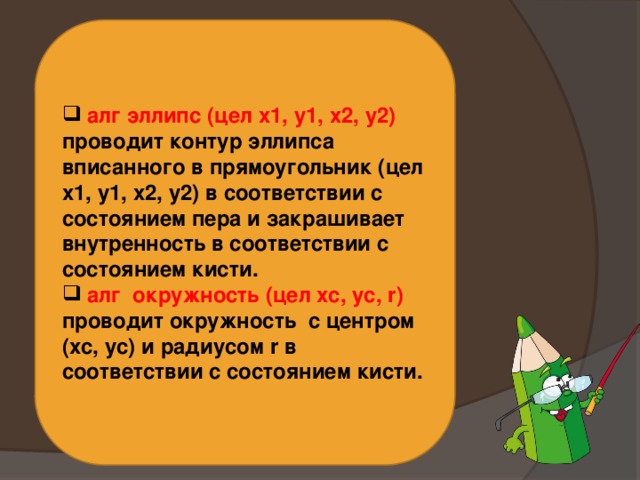

• алг эллипс (цел х1, у1, х2, у2) проводит контур эллипса вписанного в прямоугольник (цел х1, у1, х2, у2) в соответствии с состоянием пера и закрашивает внутренность в соответствии с состоянием кисти.
• алг окружность (цел хс, ус, r) проводит окружность с центром (хс, ус) и радиусом r в соответствии с состоянием кисти.

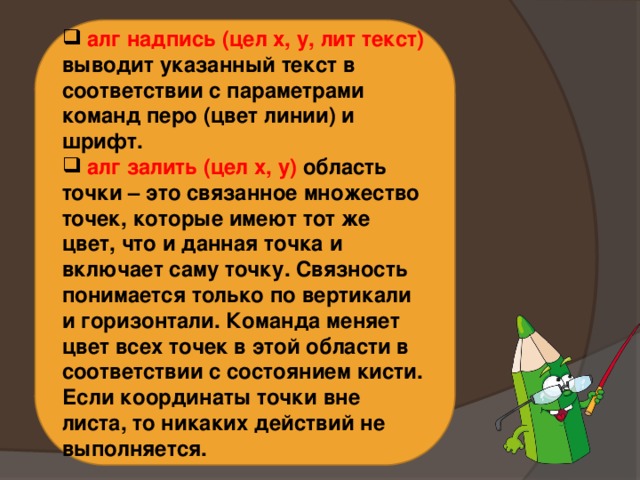

• алг надпись (цел х, у, лит текст) выводит указанный текст в соответствии с параметрами команд перо (цвет линии) и шрифт.
• алг залить (цел х, у) область точки – это связанное множество точек, которые имеют тот же цвет, что и данная точка и включает саму точку. Связность понимается только по вертикали и горизонтали. Команда меняет цвет всех точек в этой области в соответствии с состоянием кисти. Если координаты точки вне листа, то никаких действий не выполняется.

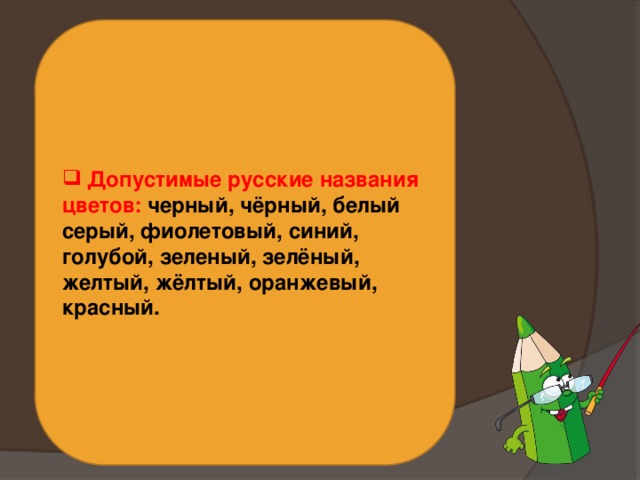

• Допустимые русские названия цветов: черный, чёрный, белый серый, фиолетовый, синий, голубой, зеленый, зелёный, желтый, жёлтый, оранжевый, красный.

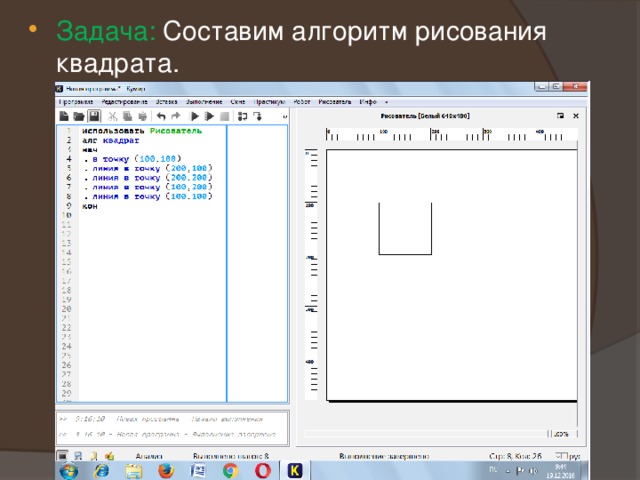

• Задача: Составим алгоритм рисования квадрата.

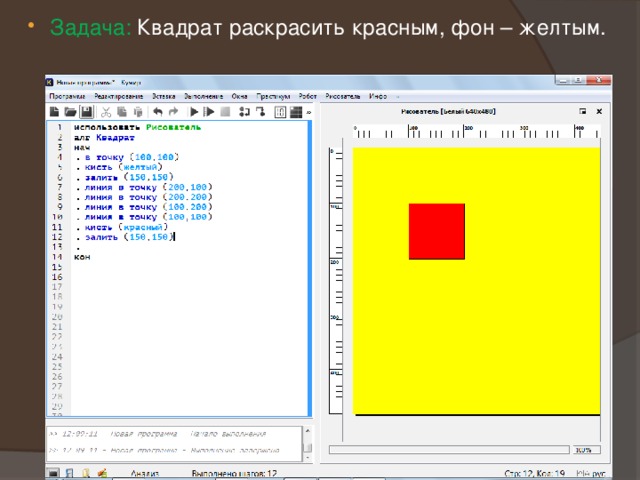

• Задача: Квадрат раскрасить красным, фон – желтым.
