Тема занятия Контроль шпоночных и шлицевых соединений (практическое занятие)

Теоретическая часть

Средства контроля точности шпоночных, шлицевых соединений

Средства контроля деталей шпоночного соединения показаны на рисунке 1

Контроль ширины шпоночных пазов производят предельным калибром в виде пластины 1 со сторонами ПР и НЕ (рис. 1).

Контроль глубины шпоночного паза втулки производят гладкой пробкой 2 со ступенчатой предельной шпонкой 3 (рис. 1).

Отклонение от симметричности паза втулки относительно оси контролируют гладкой пробкой 4 со шпонкой 5 (рис. 1). У этого калибра гладкая часть пробки по размеру равна наименьшему предельному диаметру отверстия, ширину шпонки рассчитывают с учетом допускаемого смещения паза. Годность определяют по полному заходу калибра в отверстие втулки. Глубину шпоночного паза калибр не проверяет -- между дном паза и плоскостью шпонки должен быть зазор.

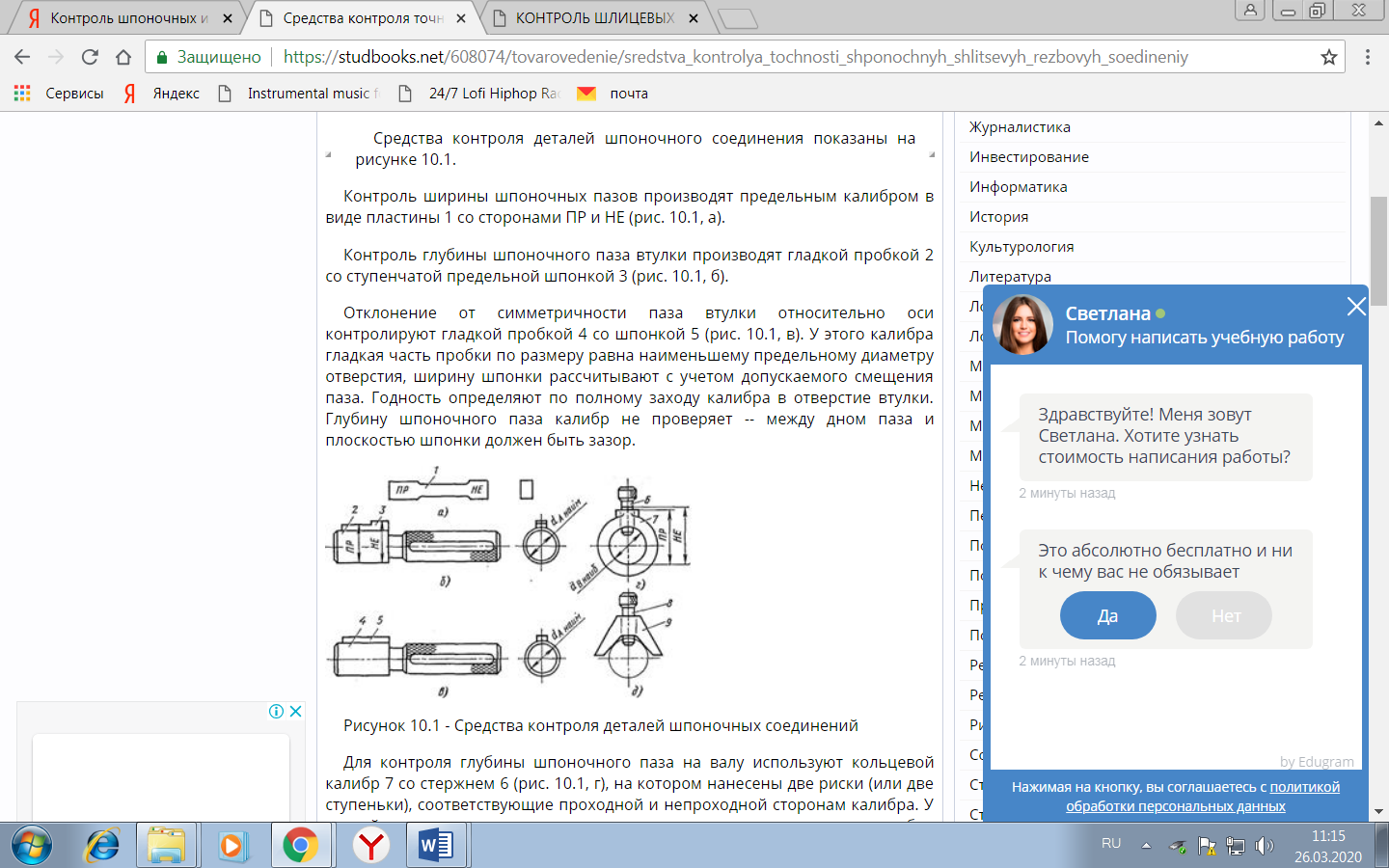

Рисунок 1 - Средства контроля деталей шпоночных соединений

Для контроля глубины шпоночного паза на валу используют кольцевой калибр 7 со стержнем 6 (рис. 1)на котором нанесены две риски (или две ступеньки), соответствующие проходной и непроходной сторонам калибра. У годной детали, при контакте торца стержня с дном паза, торец калибра должен находиться между рисками, расстояние между которыми равно допуску на глубину паза. Диаметр кольцевого калибра принимают равным наибольшему предельному размеру вала.

Для контроля отклонений от симметричности шпоночного паза вала относительно оси используют калибр с призмой 9 и стержнем 8 (рис. 1). При наложении призмы на вал стержень должен заходить в шпоночный паз. Если стержень упирается в кромки паза, то это означает, что действительное смещение паза превышает допустимое.

Контроль прямобочных шлицевых деталей в массовом и серийном производстве осуществляют комплексным методом. Для комплексного контроля шлицевых втулок в цеховых условиях применяют комплексные шлицевые калибры-пробки, а для шлицевых валов -- комплексные шлицевые калибры-кольца.

Калибры-пробки для контроля шлицевой втулки с прямобочным профилем показаны на рисунке 10.2.

Контроль шлицевой втулки осуществляют по прохождению комплексного калибра через шлицевое отверстие. Его прохождение означает, что размеры наружного D и внутреннего d диаметров втулки и ширины впадины b не меньше их наименьших предельных размеров. Одновременно проходной шлицевой калибр контролирует также правильность расположения впадин втулки и допускаемые отклонения их формы от прямолинейности и параллельности относительно оси втулки.

Шлицевой калибр контролирует только один диаметр втулки (D или d) в зависимости от того, какой из них принят в соединении в качестве центрирующего элемента. По второму (нецентрирующему) диаметру калибр имеет гарантированный зазор.

Аналогично осуществляют контроль шлицевых валов проходными комплексными шлицевыми калибрами-кольцами. Если калибр-кольцо проходит по всей длине шлицевого вала, то это означает, что размеры наружного и внутреннего диаметров проверяемого вала, а также размер ширины шлица вала не превышают наибольших предельных размеров. С помощью шлицевого кольца контролируют правильность расположения и отклонения формы шлицев вала. Калибры для контроля шлицевого прямобочного вала приведены на рисунке 2.

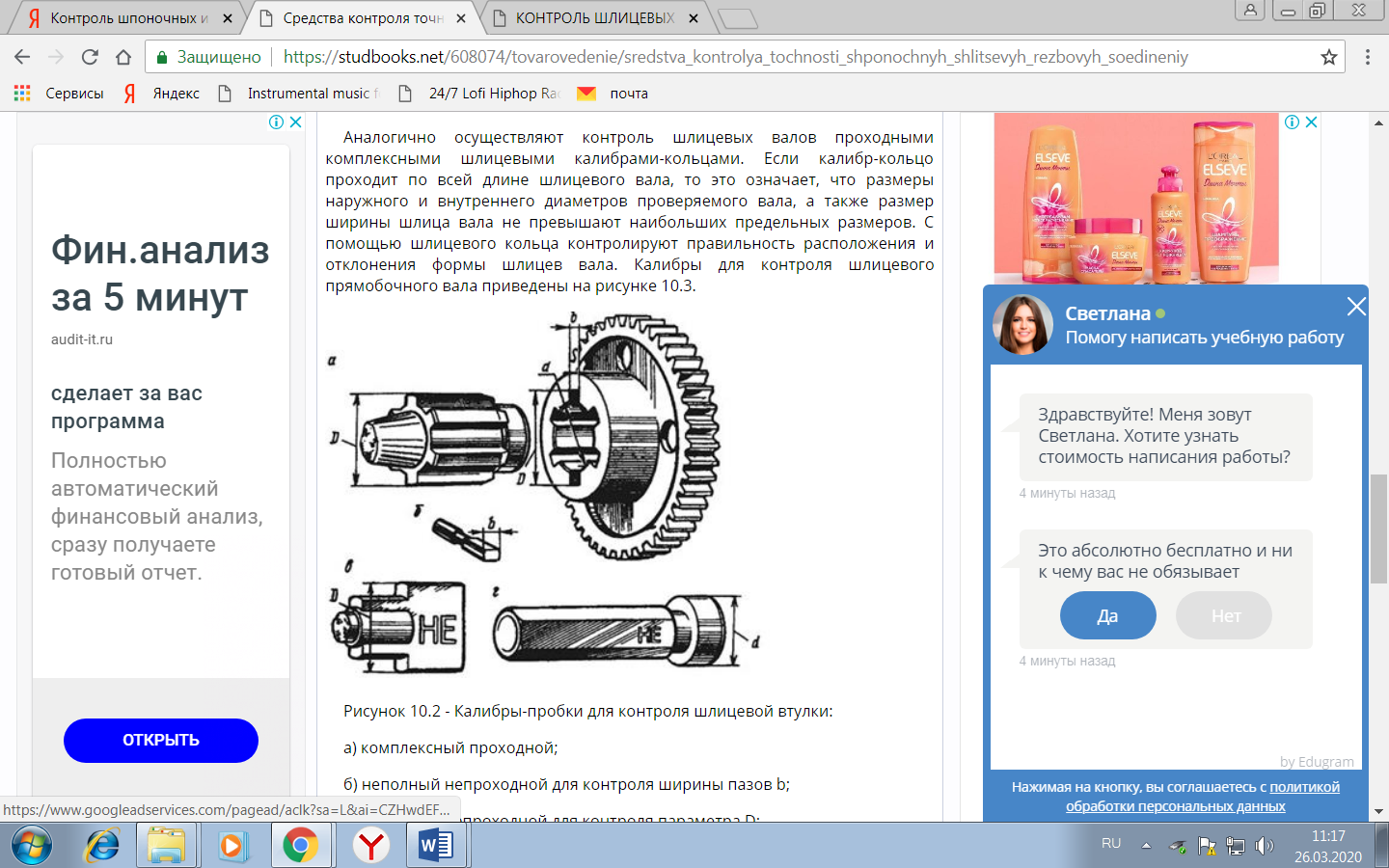

Рисунок 2- Калибры-пробки для контроля шлицевой втулки:

а) комплексный проходной;

б) неполный непроходной для контроля ширины пазов b;

в) неполный непроходной для контроля параметра D;

г) полный гладкий непроходной для контроля параметра d

ЗАДАНИЕ

1. Заполните таблицу по методам контроля шпоночных и шлицевых соединений, воспользовавшись теоретическим материалом. Ответ в виде фотоотчета прислать до 20.00 часов 26.03.20г.

2.Ответить на вопросы

1. В каком из перечней указаны параметры шпоночного соединения

а) наружный D, и внутренний диаметр d

б) наружный диаметр D, внутренний диаметр d , боковые стороны b

2. Какой из размеров шпонок является сопрягаемым?

а) Длина шпонки б) Высота шпонки в) Ширина шпонки

3. Какие из перечисленных инструментов применяют для контроля шпоночных соединений в серийном и массовом производстве?

а) штангенциркуль в) штангенглубиномер

б) калибры г) микрометрический глубиномер

4. Какие из перечисленных факторов определяют способ центрирования шлицевого соединения:

а) точность центрирования

б) условия работы

в) точность центрирования, условия работы и технологические возможности изготовления

г) точность центрирования, условия работы
