2. Очистка и промывка деталей и узлов

2. Очистка и промывка деталей и узлов

Очистка агрегатов и деталей во многом определяет качество ТР машины. Неполное удаление грязи перед сборкой агрегатов и уз­лов снижает их межремонтные ресурсы на 20... 30%. При очистке и промывке удаляют смазочные и отслоившиеся окрасочные мате­риалы, продукты износа и коррозии, металлическую стружку, на­гар, накипь, абразивы, смолистые отложения.

Очистку поверхностей деталей выполняют механическим или пневмодинамическим способами. Очистка может быть сухой (ве­тошью, щетками, сжатым воздухом) и влажной. При промывке за­грязнения растворяются, размягчаются и смываются, т. е. проис­ходят химические и физико-химические процессы, разлагающие за­грязнения или ослабляющие сцепление их с поверхностью.

Рис. 2.1. Схема струйной моечной уста­новки: 1- форсунка; 2- промываемая деталь; 3-решетка; 4 - ванна закрытого типа; 5 - сет­ка; 6, 12 - запорный кран; 7,9- фильтр; 8 --откачивающая насосная станция; 10- на­гнетающая насосная станция; 11 - редукци­онный клапан; 13- бак; 14- кран регули­ровочный; 15- манометр; 16- термометр

Различают промывку окуна­нием, струйную движущейся жидкостью и ультразвуковую. Промывку окунанием про­изводят в ваннах открытого типа с целью разрыхления на­гара и удаления оксидных пле­нок с поверхности деталей.

Струйная промывка обыч­но выполняется в специаль­ных промывочных установках (рис. 2.1) моющим раствором, выпускаемым из форсунок, ус­тановленных на движущихся коллекторах. Для промывки внутренних полостей деталей форсунки устанавливают на гибких шлангах, обеспечиваю­щих ручное манипулирование ими. За процессом промывки наблюдают через смотровые окна.

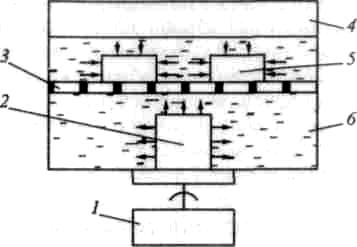

Рис. 2.2. Схема ультразвуковой моечной установки: 1 - ультразвуковой генератор; 2 - вибратор; 3 - решетка; 4 - крышка; 5 - промываемая деталь; 6- ванна

Ультразвуковая промыв­ка обычно применяется для мелких деталей и деталей, требующих высокой степе­ни очистки. В этом случае промывка детали, погру­женной в моющую жид­кость, производится в ре­зультате кавитации, возни­кающей под действием ультразвуковых волн часто­той свыше 15 кГц, создавае­мых вибратором (рис. 2.2).

Для удаления продуктов коррозии, старой краски, подготовки металлической поверхности к окраске наиболее эффективны пескоструйные ап­параты, построенные по принципу газо- или гидроабразивной очистки.

При выборе метода очистки учитывают габаритные размеры и массу детали, требуемую чистоту промывки, производительность и другие факторы. При выборе промывочной жидкости и ее кон­центрации необходимо учитывать вид загрязнений и химическую активность жидкости к материалу детали.

Для промывки большинства агрегатов и деталей машин рекомен­дуются водные растворы синтетических моющих средств (CMC), например препараты лабомид, МЛ, МС и другие, которые неток­сичны, негорючи и хорошо растворяются в воде. Растворы обыч­но используются в концентрации 10...30 г CMC на 1 л воды при температуре 80... 90 °С при давлении 0,4... 0,5 МПа.

В целях охраны окружающей среды предусматривается очистка отработанных растворов и повторное их использование. При исполь­зовании токсичных и пожароопасных моющих средств необходи­мо руководствоваться рекомендациями заводов-изготовителей.
