21 Машины для содержания зелёных насаждений

Машины для содержания зелёных насаждений.

Содержание зелёных насаждений включает три основных вида работ: выращивание посадочного материала, создание новых и восстановление старых (ремонт) озеленённых массивов и уход за насаждениями.

Таблица – Машины для содержания зелёных насаждений

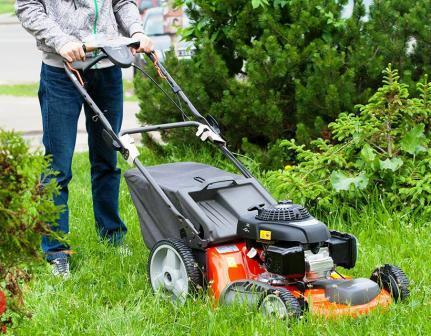

Машины для подрезки растений. Газонокосилки.

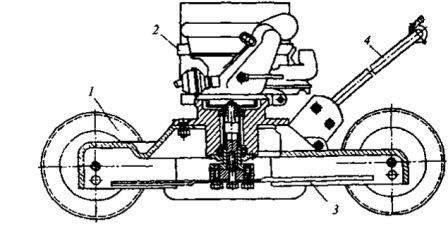

Ручн газонокос: 1- рама с ход колесами; 2 – приводн бенз дв-ль; 3 – режущ нож; 4 – сист управл.

Маш д/крониров кустар­н и дерев.

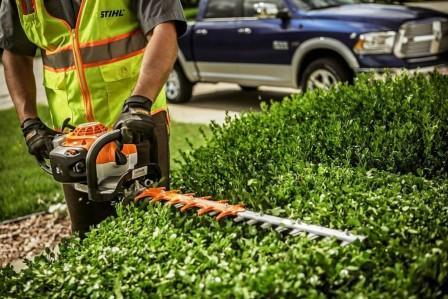

Рис. Ручн механизированный кусторез: 1 – двигатель, 2 – редуктор, 3 - кривош-шат мех-м, 4 – реж аппарат. Инстр-т д/кронир кустар­н с 2мя активн ножами

Маш д/распред технолог жидк и материал.

Технол жидк и матер распред по поверхн раст, почвы - вода, жидк и по­рошкообр ядохимик д/защ раст от вредит и бо­лезн, жидк минер удобр.

2 спос транспортир жидк и матер: перемещ воды, жидк мин удобр и я/химик по трубопр под давл, и выброс ч/з распылив устр-ва на обрабат поверх.

Дождевальные установки для газонов. Стационарн и пере­дв.

Рис.Дождевальная установка

Машины для распределения ядохимикатов.

Гидравл опрыскиватели. Раб давление 5...8 мПа. Выс давл - в дальнобойн опрыскив д/обраб высок деревьев.

Аэрозольные генераторы. Д/созд аэрозольн облака я/хи­м при б-бе с сорняк, вредит и болезн - аэрозольные генер непрер реак­тивно-пульсирующ действия.

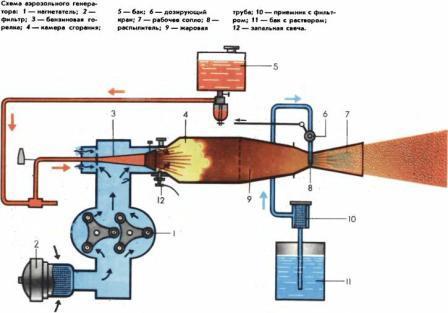

Рис. Аэрозоль генер-опрыскив непрер действ: КО- центробеж компрессор, КС – камера сгорания состоит: горелка и форсунка подачи топл, ВН – выхлопн насадка с форсункой для раб жидкости. На выходе – туман из ядохимиката и горячего воздуха.

Выкопочные машины. Д/выкопки саженц и дерев.

5 6

Рис. Выкопочн маш ВМ-1,25: 1 — рама с навесн устр-вом; 2 — редуктор; 3 — цепн перед; 4 — кардан вал; 5 — выкопочн скоба - глуб рез почвы 14…30 см, 6 — опорн колесо; 7 — прутков элеватор; 8 — отряхив устр-во.

Ямокопатели. Д/посадки крупн саженцев. Глуб ям 100…600 мм, Ø250…1000 мм.

3

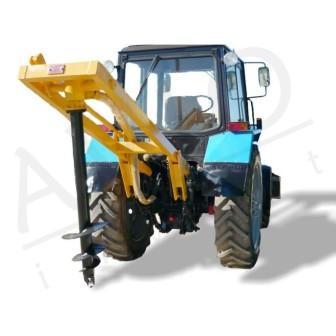

Рис. Ямокопатель: 1- раб орган, 2 – конич редуктор, 3 – шарнир, 4 – ВОМ тр-ра, 5 – рама, 6 – тяга, 7 – пнкевмокол тр-р тяг кл 14 кН.

Маш д/очистки газонов дорожек от листьев и мусора.

Механ газоноочист - роторн грабли со стальными, резиновыми или капроновыми стержнями.

Рис. Листоуб маш ЛУМ-1,3: 1 – ВОМ трактора, 2 – конич редуктор, 3 – ремен перед, 4 – раб орган – роторн грабли (щетка), 5 – упруг стержни ротора, 6 – пластины, 7 – кожух, 8 -бункер, 9- горизонт шарнир, 10 – задняя дверь бункера, 11 – ось шарнира, 12 – пневмоколесо, 13 – рама, 14 – гидроцил-р опрокид, 15 – опорн элемент (колесо или ролик), 16 – винт пара д/регулир глуб хода, 17 – шарнир, 18 – пр-п.

Пневмат газоноочистит - просты, пр-п бытов п/соса. Широкое примен-е.

Рис. Пневм газоноочист всасыв типа: 1 — дв-ль; 2 — вентилят; 3 — сопло; 4 — траво- (мусоросборн)

***
