Выполнение вертикальных, горизонтальных и потолочных швов.

Вертикальные швы (стыковые и угловые) выполняют в направлении снизу вверх. Предварительно подготавливается сваркой металлическая горизонтальная площадка сечением, равным сечению наплавленного металла шва. Площадка создается поперечными движениями электрода треугольником (рис. 1). Провар в корне шва обеспечивается задержкой горения дуги в этом месте при движении электрода треугольником. Наибольший провар корня достигают, когда электрод перпендикулярен вертикальной оси. Стекание расплавленного металла предотвращают

наклоном электрода со стороны электрододержателя вниз, как показано пунктиром на рис. 1, а, б.

Р ис. 1. Положение и движения электрода при сварке в вертикальном положении:

а — стыковые швы со скосом кромок;

б — угловые швы;

в — сварка в направлении сверху вниз. 

Сварка вертикальных швов электродами больших диаметров и при большом токе затруднительна из-за стекания металла и неудовлетворительного формирования шва. Поэтому применяют электроды диаметром до 4 мм, редко 5 мм, а сварочный ток понижают по сравнению со сваркой в нижнем положении.

Вертикальная сварка в направлении сверху вниз (рис. 1, в) возможна электродами, дающими топкий слой шлака. В этом случае металл сварочной ванны затвердевает быстрее и стекания его практически не происходит.

Для вертикальной сварки сверху вниз применяют электроды с целлюлозным, пластмассовым покрытием органического вида (ОЗС-9, ЛНО-9, ВСЦ-2, ВСЦ-3 и др.). Производительность сварки сверху вниз выше производительности сварки снизу вверх. Вертикальные швы также удобно выполнять электродами с опиранием покрытия на свариваемые кромки.

Горизонтальные и потолочные швы выполнять сложнее, чем вертикальные (рис. 2). При выполнении горизонтальных швов на верхнем листе часто образуются подрезы, а при сварке в потолочном положении полный провар корня шва затруднен. В обоих случаях сварка должна производиться короткой дугой с достаточно быстрыми колебательными движениями. Металл толщиной более 8 мм сваривают многопроходными швами. Первый валик в корне горизонтального шва наносится электродом диаметром 4 мм, а последующие — диаметром 5 мм. Первый валик в корне потолочного шва выполняется электродом диаметром 3 мм, а последующие — диаметром не более 4 мм. Валики горизонтального и потолочного швов удобно выполнять электродами с опиранием покрытия. При выполнении потолочных швов газы, выделяющиеся при сварке покрытыми электродами, поднимаются вверх и могут оставаться в шве. Поэтому для сварки в потолочном положении следует пользоваться хорошо просушенными электродами и дающими небольшой шлак.

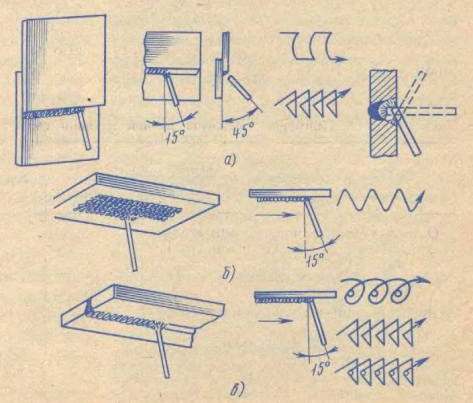

Рис. 2. Положение и движения электрода при сварке в горизонтальном и потолочном положениях:

а - горизонтальный угловой шов;

б — наплавка в потолочном положении;

в — потолочный стыковой шов.
