Аварии на гидротехнических сооружениях и их возможные последствия. 8 класс. 2016г.

• Гидродинамическая авария

• Гидротехнические сооружения

• Причины и последствия гидродинамических аварий

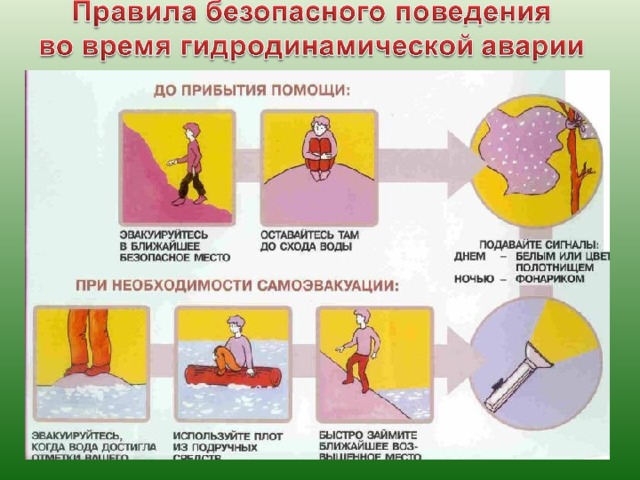

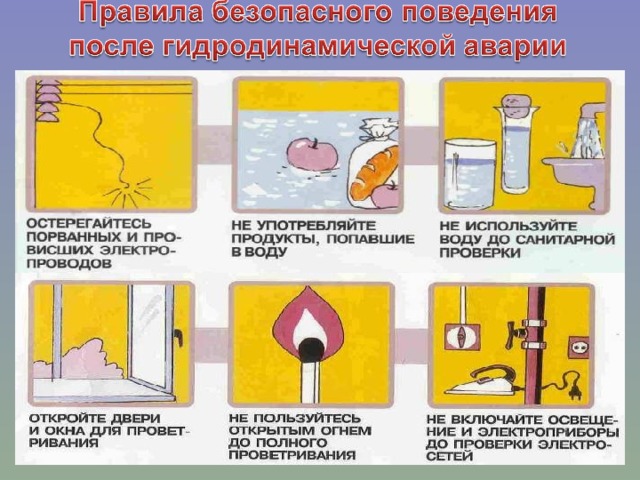

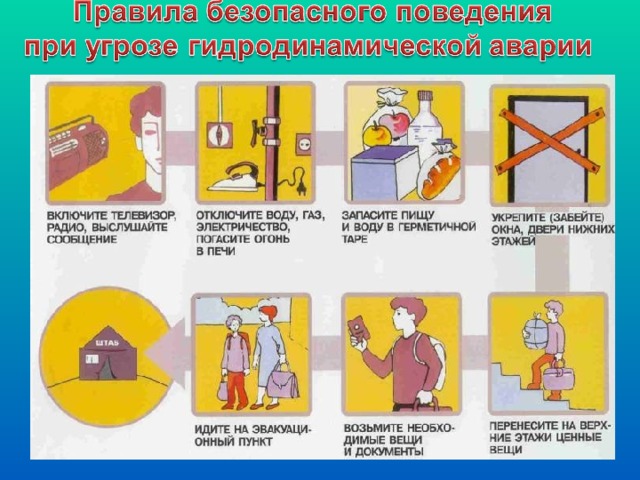

• Правила безопасного поведения при гидродинамических авариях

Преподаватель ОБЖ

Ковалев Александр Прокофьевич

СОШ № 2

г. Моздок

Гидродинамическая авария - это чрезвычайное событие, связанное с выводом из строя (разрушением) гидротехнического сооружения или его части и неуправляемым перемещением больших масс воды, несущих разрушения и затопление обширных территорий.

• На территории России находится и эксплуатируется 30 000 водохранилищ, сотни промышленных стоков и отходов;
• крупных водохранилищ емкостью более 1 млрд. куб.метров.

Потенциально опасные гидротехнические сооружения:

• плотины
• водозаборные и водосбросовые сооружения и шлюзы.

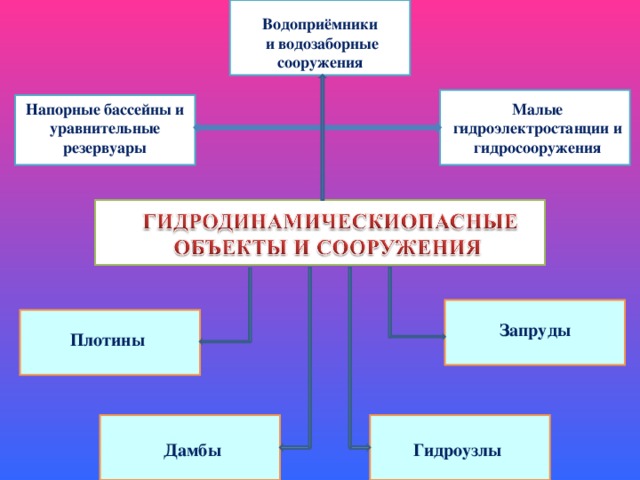

Запруды

Водоприёмники

и водозаборные сооружения

Малые гидроэлектростанции и гидросооружения

Напорные бассейны и уравнительные резервуары

Запруды

Плотины

Гидроузлы

Дамбы

Плотины - гидротехнические сооружения (искусственные плотины) или природные образования (естественные плотины), ограничивающие сток, создающие водохранилища и разницу уровней воды по руслу реки.

Основным следствием прорыва плотины при гидродинамических авариях является катастрофическое затопление местности, заключающееся в стремительном затоплении волной прорыва ниже расположенной местности и возникновением наводнения.

Исторические факты

Сооружение первых каменных плотин:

• Египет – 6 000 лет назад:
• на территории современной Голландии –

2 000 лет назад;

• акведук водопровода Пон–дю–Гар в Ниме (Франция) – возведён римлянами в первом веке до н.э.;
• Россия – с 18 века р.Змеевка (Алтайский край) – 1870 год.

5

Водозаборное сооружение. Это гидротехническое сооружение для забора воды из источника питания (реки, озера, подземного источника) с целью использования ее для нужд гидроэнергетики, водоснабжения или орошения полей.

Водосбросовые сооружения. Это гидротехнические сооружения, предназначенные для сброса излишней (паводковой) воды из водохранилища, а также пропуска воды в нижний бьеф. (Бьеф- часть водоема, реки, канала).

Верхний бьеф расположен по течению выше водонапорного сооружения (плотины, шлюза), нижний бьеф - ниже водонапорного сооруже-ния.)

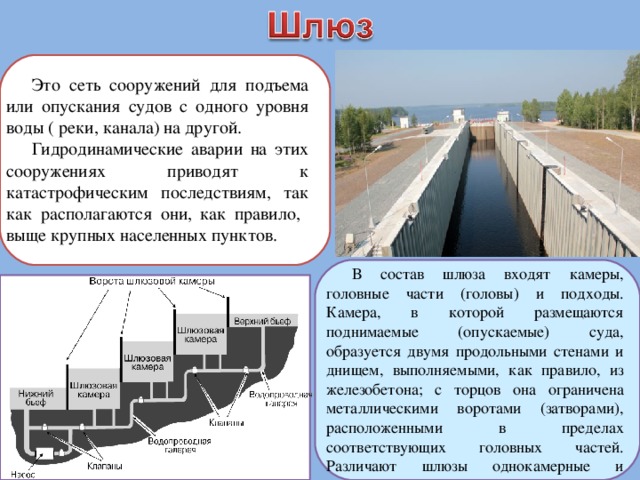

Это сеть сооружений для подъема или опускания судов с одного уровня воды ( реки, канала) на другой.

Гидродинамические аварии на этих сооружениях приводят к катастрофическим последствиям, так как располагаются они, как правило, выще крупных населенных пунктов.

В состав шлюза входят камеры, головные части (головы) и подходы. Камера, в которой размещаются поднимаемые (опускаемые) суда, образуется двумя продольными стенами и днищем, выполняемыми, как правило, из железобетона; с торцов она ограничена металлическими воротами (затворами), расположенными в пределах соответствующих головных частей. Различают шлюзы однокамерные и многокамерные (многоступенчатые).

Разрушение (прорыв) гидротехнических сооружений происходит в результате действия сил природы или воздействия человека .

Природные причины гидродинамических аварий:

• землетрясения,
• ураганы,
• обвалы, оползни,
• паводки,
• др.

Причины, связанные с деятельностью человека :

• ошибки при проектировании;
• конструктивные дефекты гидросооружений;
• нарушение правил эксплуатации;
• недостаточный водосброс и перелив воды через плотину;
• диверсионные акты;
• нанесение ударов ядерным или обычным оружием по гидросооружениям

Саяно-Шушенская ГЭС

• Гидродинамические аварии могут привести к катастрофическому затоплению обширных территорий, городов и сёл, объектов экономики,

к массовой гибели людей .

• Общие потери населения могут достигать ночью 90 %, а днём – 60 %.
• Последствия катастрофического затопления могут быть усугублены авариями на потенциально опасных объектах , попадающих в его зону.
• В зонах катастрофического затопления могут разрушаться (размываться) системы водоснабжения, канализации, сливных

коммуникаций, места сбора мусора и прочих отбросов.

• В результате нечистоты, мусор и отбросы загрязняют зоны затопления

и распространяются вниз по течению. Возрастает опасность возникновения и распространения инфекционных заболеваний .

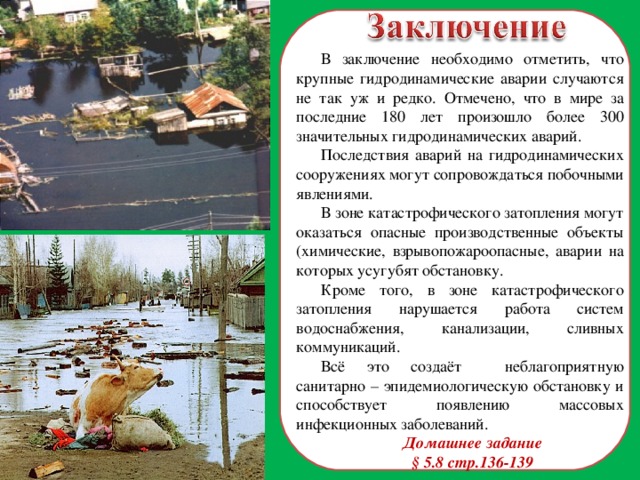

В заключение необходимо отметить, что крупные гидродинамические аварии случаются не так уж и редко. Отмечено, что в мире за последние 180 лет произошло более 300 значительных гидродинамических аварий.

Последствия аварий на гидродинамических сооружениях могут сопровождаться побочными явлениями.

В зоне катастрофического затопления могут оказаться опасные производственные объекты (химические, взрывопожароопасные, аварии на которых усугубят обстановку.

Кроме того, в зоне катастрофического затопления нарушается работа систем водоснабжения, канализации, сливных коммуникаций.

Всё это создаёт неблагоприятную санитарно – эпидемиологическую обстановку и способствует появлению массовых инфекционных заболеваний.

Домашнее задание

§ 5.8 стр.136-139
